光功率够了为什么仍误码？光脉冲展宽与色散科普

01先弄懂：光功率和数据形状是两回事

可以把一个短光脉冲理解为持续很短时间的一次发光变化。发射端按通信编码组织这些变化，接收端再把光信号变成电信号，按规定的时刻进行判断。这里用亮一些和暗一些帮助理解，并不表示所有光通信系统都只有简单的开灯与关灯。

平均光功率更像观察一段时间内收到的光有多少，不能完整说明每一个变化是否清楚。两个波形可能有相近的平均功率，脉冲边沿和相邻脉冲之间的间隔却不同。如果前一个信号拖得太长，影响后一个信号的判断，就称为码间干扰，也就是相邻符号在时间上互相干扰。

02脉冲展宽不是光纤变粗，而是到达时间拉开

一个原本集中的脉冲，通过一定长度的光纤后，能量可能分散到更长的时间范围，这叫脉冲展宽。它描述的是时间，不是玻璃直径，也不是数据包在交换机里排队。可以类比同一批人一起出发，却分先后到达；类比只解释到达时间分散，不能代替光波传播机制。

若相邻符号留出的时间较充裕，一定程度的展宽未必妨碍接收。速率提高后，每个符号可占用的时间通常更紧，同样的波形变化就可能更难容忍。但具体限制还取决于编码、发射器、接收器和系统设计，不能只按一个距离或一个速率宣布必然出错。

03多模光纤：不同模式可能带来不同群时延

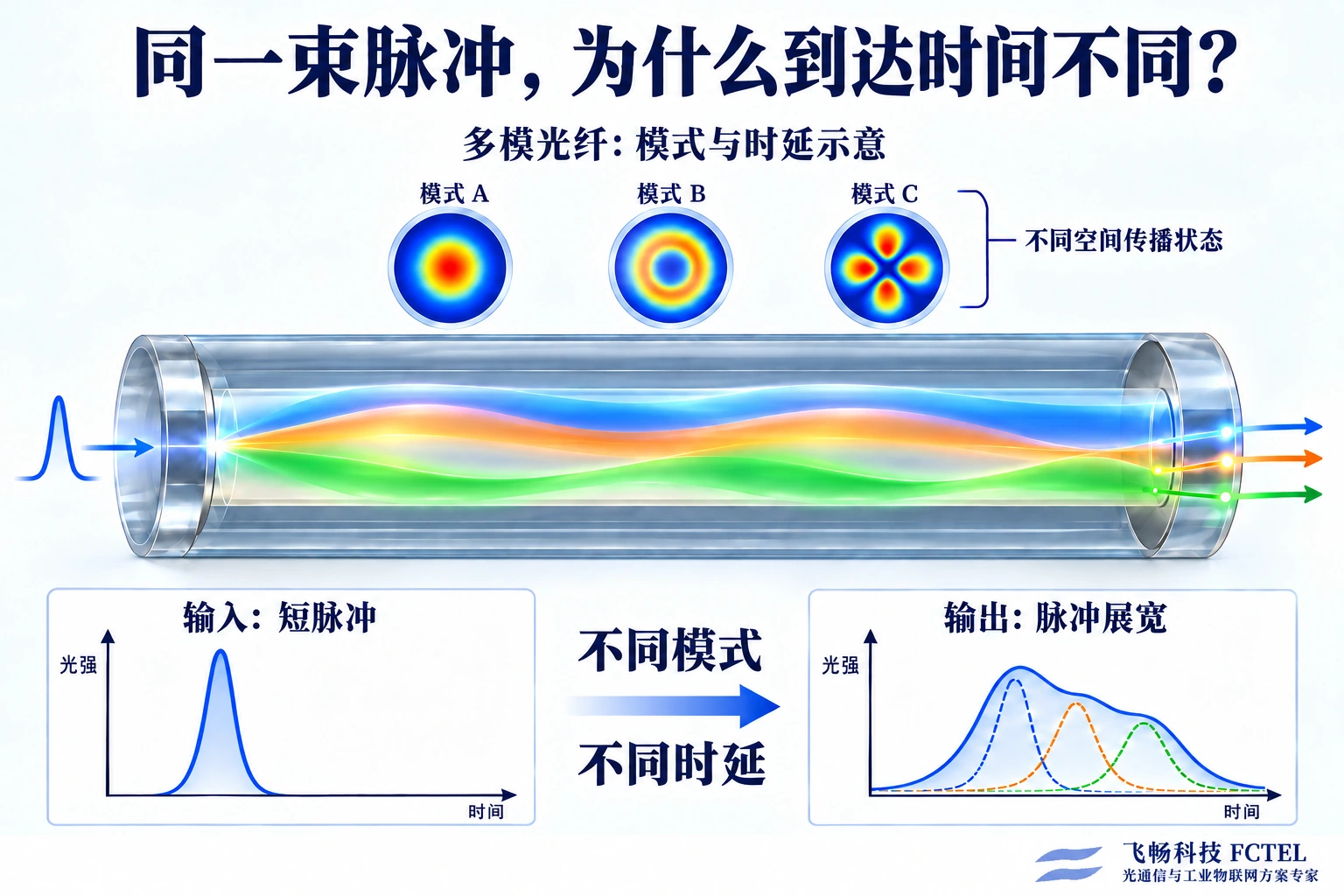

模式可以理解为光在波导中被允许的一种空间传播状态。多模光纤能够同时支持多个这样的状态；不同模式沿同一段光纤传播时，可能具有不同的群时延。群时延就是脉冲包络通过这段线路所需的时间。各部分不再同时到达，叠起来的脉冲便可能变宽。

入门资料常用阶跃型光纤的几何光路帮助理解，但真实模式并不是几条独立彩色电线，也不能把光纤当成镀镜的空管。常见渐变折射率多模光纤，通过让不同位置的传播条件发生变化，减小模式之间的到达差异。因此不能把简单折线路径图直接用于计算所有多模光纤的性能；光源如何注入光，也会影响哪些模式被激发。

04单模光纤：没有模态色散，仍不等于没有色散

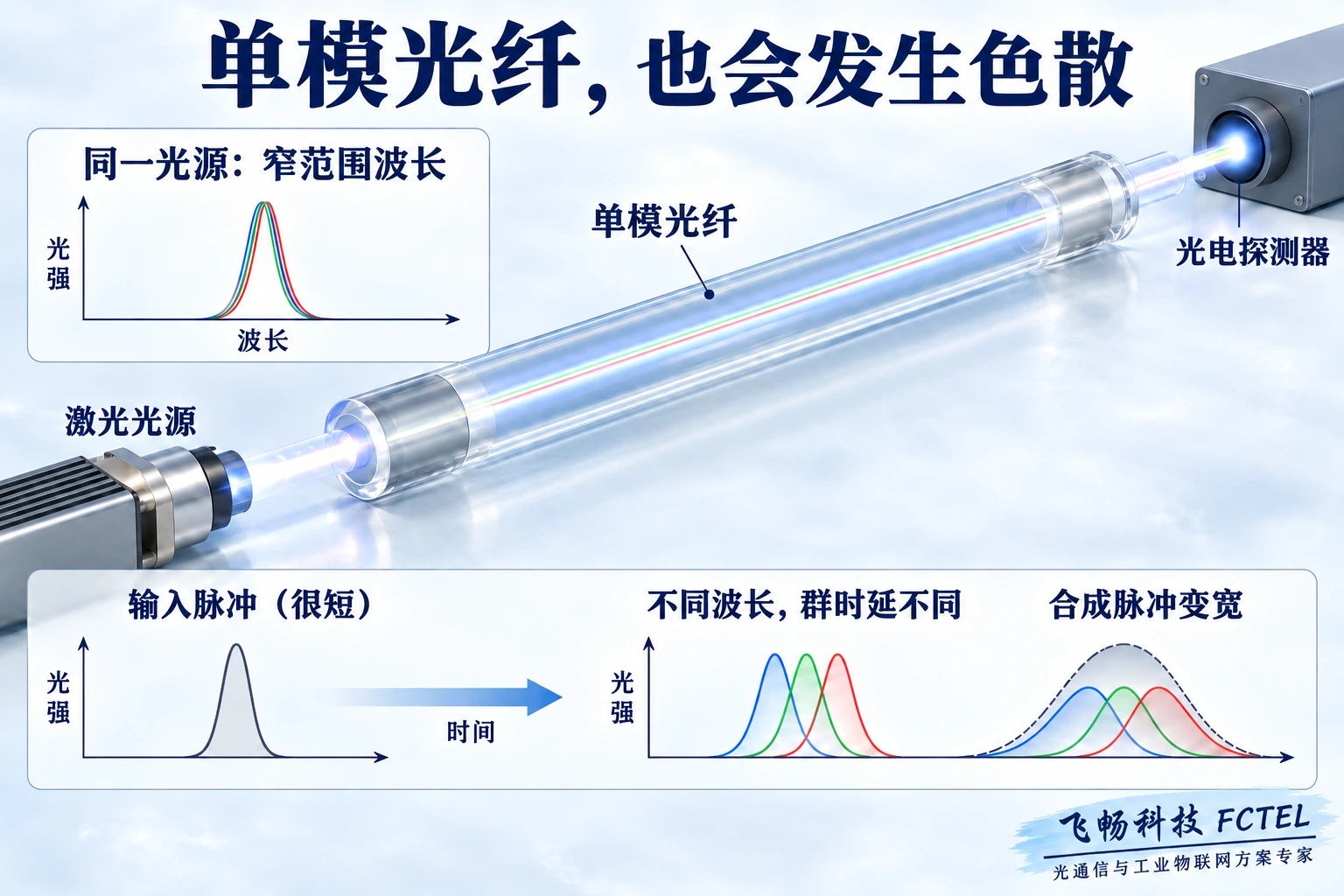

在规定工作条件下，单模光纤不支持多种空间模式同时传播，因而避免了前面所说的模态色散。但实际光源不是只有一个绝对精确的波长。中心波长可以理解为这一小段光谱的中心位置，谱宽则描述它在波长上占据的范围。它们与网口的通信速率不是同一个概念。

不同波长分量在光纤中的群时延可能不同，于是同一个脉冲内部的分量也会分先后到达。这种色度色散，与材料特性、波导结构、工作波长和光源谱宽有关。图里的颜色仅用于区分分量，不代表可以用肉眼看到，也不表示“蓝色永远比红色快”。不同波段和光纤设计下，时延随波长的变化关系并不相同。

05衰减与色散要分开，不能靠加大光功率包治

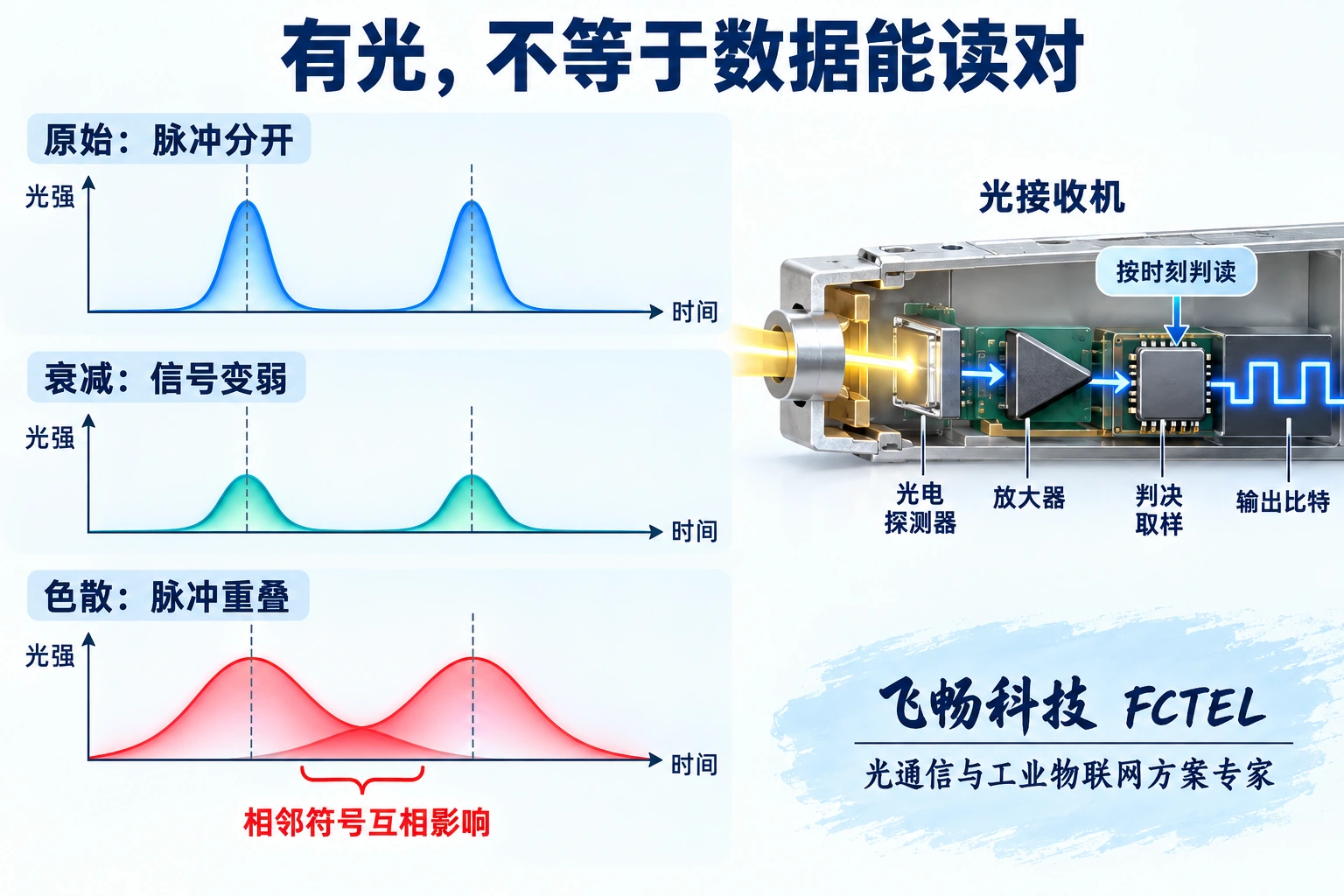

衰减主要描述光能量在传输中减少；色散主要描述各部分到达时间不同而改变波形。为便于比较，图中把变弱和变宽分开画，实际链路可能同时存在两种影响。一个脉冲展宽时，峰值也可能改变，所以不能只盯着某个波形高度来区分原因。

增加发光功率不能把已经错开的到达时间自动合并，功率过高还可能超出接收器允许范围。设备若具有均衡、纠错或特定色散处理能力，也必须依据准确型号和支持条件核实，不能把某类高速系统的能力套到普通工业光模块。单模系统还有偏振模色散等影响，本文只介绍入门判断，不用两张示意图代表全部光学损伤。

06工程上先核对什么，比背公式更实用

先把两端设备、光模块、纤种、长度、工作波长和实际速率列在一张记录里。核对模块说明中的光纤类型和最大支持距离，同时检查这段线路在该速率下的适用条件。多模链路还应核对对应等级及带宽要求；不能因为接头插得上，就认定不同纤种、模块和注入条件能够任意混搭。

飞畅工业光通信产品资料是核对真实接口和连接方式的入口。例如本文链接的管理型交换机资料列有电口与SFP光口，实际光链路仍需按所选模块及线路条件配套。交换机有SFP插槽，不等于它自动消除任何光纤色散；产品的传输距离标称也不能脱离规定的模块、纤种和测试条件。

再看线路质量。端面污染、接续损耗、弯曲和连接松动仍可能造成故障，应按维护要求先检查这些常见因素。常见的弯曲损耗是导光条件和能量损失问题，本篇关注到达时间和波形；两者可能同时出现，但需要分别寻找证据，不因术语相似而混为一谈。

还有一个容易混淆的地方：把多模链路换成单模，并不是只更换一根跳线。两端光模块的光学接口、适用波段和链路要求必须一起匹配；不能用单模模块接上任意多模线路后，再凭功率读数推断质量。若计划升级速率，应先核实整条已安装线路的资料和测试记录，再确定能否沿用，而不是把过去某次低速通信成功当成永久保证。

07怎样验证，才不会把猜测写成故障结论

保留接收功率、错误计数、链路状态和业务异常的时间记录。功率计可以测通光水平，却不能仅凭一个读数诊断色散；普通时域反射测试主要帮助定位线路事件，也不是直接给出色度色散的万能仪器。确需评估色散或波形质量，应使用适用的测试方法，必要时由具备设备与经验的人员完成。

在允许的维护窗口内，用已知合格且规格匹配的模块或线路作对照，一次只改变一个条件。若更换后改善，只能先说明问题与被改变的条件有关，还需排除端面、连接和设备差异。不要在生产网络上随意改速率，也不要直视光口。把测试条件写清，比只记一句“光功率正常”更有用。

最终验收应覆盖实际业务负载及所需稳定性，而不是只看光口亮灯。理解色散的目的，是建立一个直观认识：光链路不仅要让能量到达，还要让接收端在合适的时间分清信息。先匹配系统，再查线路，最后用证据确认，往往比盲目提高发光功率更有效。

参考资料：Corning：Chromatic Dispersion AEN 19；Cisco：光纤色散原理；FOA：光纤类型与传播特性；FOA：色散测试边界；Cisco：接收判读与误码；飞畅工业光通信产品资料。配图为飞畅原创AI辅助通用示意。
