光纤故障藏在哪里？OTDR返回光、曲线事件与盲区科普

01先分清仪器和正常通信在做什么

光纤收发器或交换机光口负责传输业务，接收光功率可以提示收到的光够不够，却通常不能告诉你沿途哪个接头出了问题。OTDR的中文名称是光时域反射仪，可以把它理解为用光来探路的测量工具。它把返回光强和返回时间整理成一条曲线，让沿途连接、损耗变化和末端在图上留下线索。

使用前应确认光纤类型、连接器、测试波长以及是否允许测试，按照仪器和网络维护规定隔离业务。普通离线测试不能随意接到正在工作的光口；在线测试需要专门条件和设备。不可直视光口或纤芯，清洁、检查也要使用适当工具。本文解释常规玻璃光纤的通用机制，不给具体仪器编造精度和距离。

02为什么光纤里面会有光返回

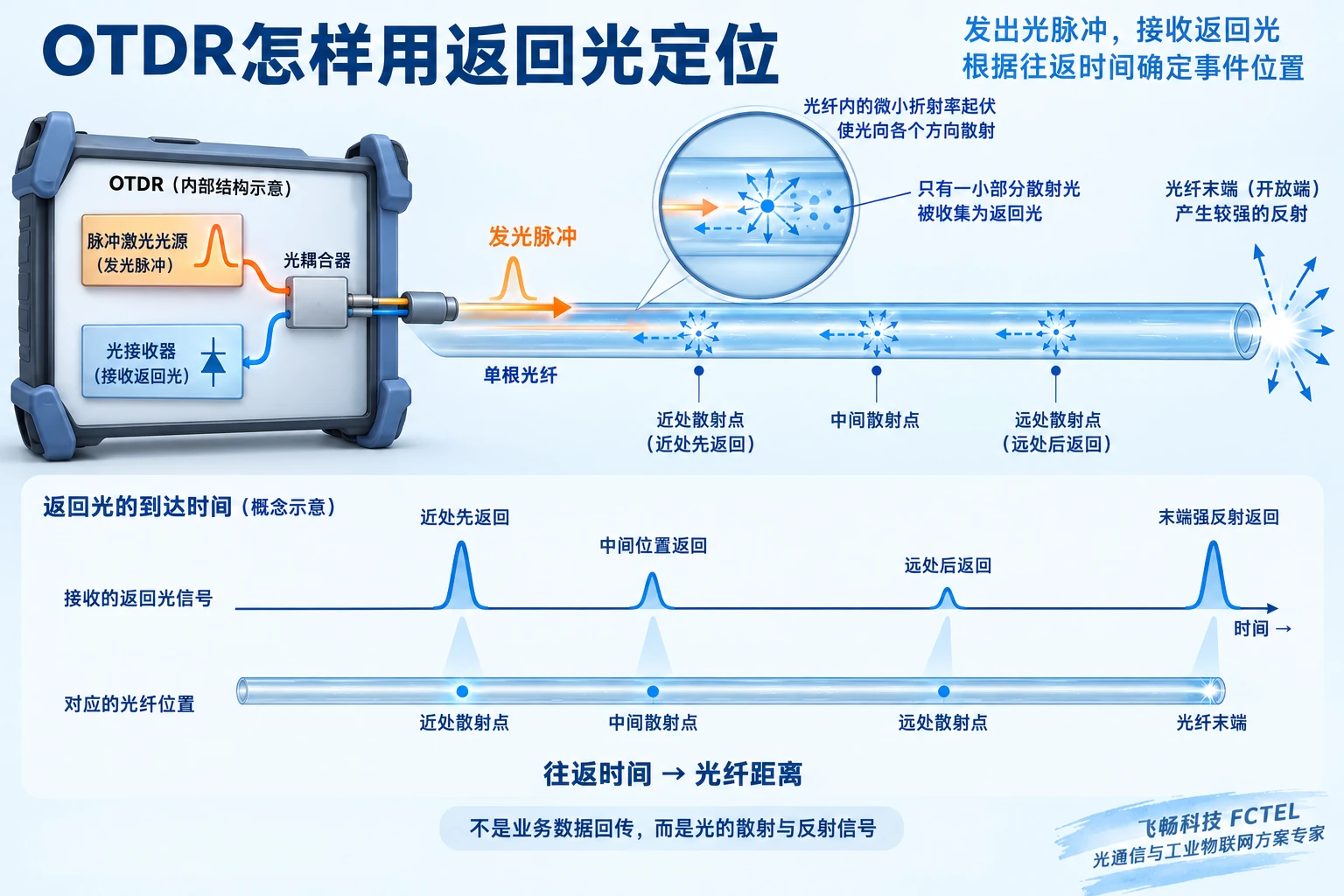

玻璃光纤看起来很均匀，但微观结构仍有细小变化。光脉冲经过时，极少一部分光会被散向不同方向，其中返回仪器的一小部分叫背向散射。正常纤段也会连续产生这种微弱返回光，所以仪器能沿着光纤观察，而不需要每隔一段安装一个主动回复装置。

接头、开放末端等位置可能存在更明显的光学界面变化，使返回光突然增强，这叫反射。它和沿途微弱的散射不是同一种曲线特征。可以类比走廊中连续的小声音与门口的一次明显回声，但光纤里发生的是光的传播和相互作用，不是声波。反射强，也不等于通过该处的业务一定更好。

仪器内部把发射和接收分开：激光器产生短脉冲，光路器件把脉冲送入被测纤芯，并把回来的弱光引向检测器。接收器记录光强随时间怎样变化，处理软件再生成曲线。同一根测试光纤既有向前的脉冲，也有返回的光；不能误画成两根业务光纤或两个收发模块互相应答。

03返回得早和晚，怎样变成位置

脉冲去较近的位置再返回，花的时间短；去更远的位置再返回，花的时间长。仪器利用光在这类光纤中的传播速度，把往返时间换算为距离。这个时间包含去程和回程，不能把它直接当作只走一趟的时间。实际设置还涉及光纤折射率等参数，填错会影响屏幕上的位置判断。

不过，光纤距离不等于地面直线距离。桥架转弯、盘留和机房跳纤都会增加光程。从屏幕看到某个位置后，应结合竣工图、接头编号和路由记录去找对应区域。若把一段盘纤忽略掉，可能在错误的桥架位置开箱。测量帮助缩小范围，现场对应关系仍需核实。

发射脉冲并非只做一次。仪器可以多次采集并平均，让稳定的事件更容易从随机噪声中显现。延长采集时间有时能改善观察，但不能把两个已经重叠的事件变成无限清晰。距离设置、脉冲宽度和采集时间共同影响结果，不能只凭一项设置判断仪器有没有能力。

04尖峰、台阶和斜坡分别提示什么

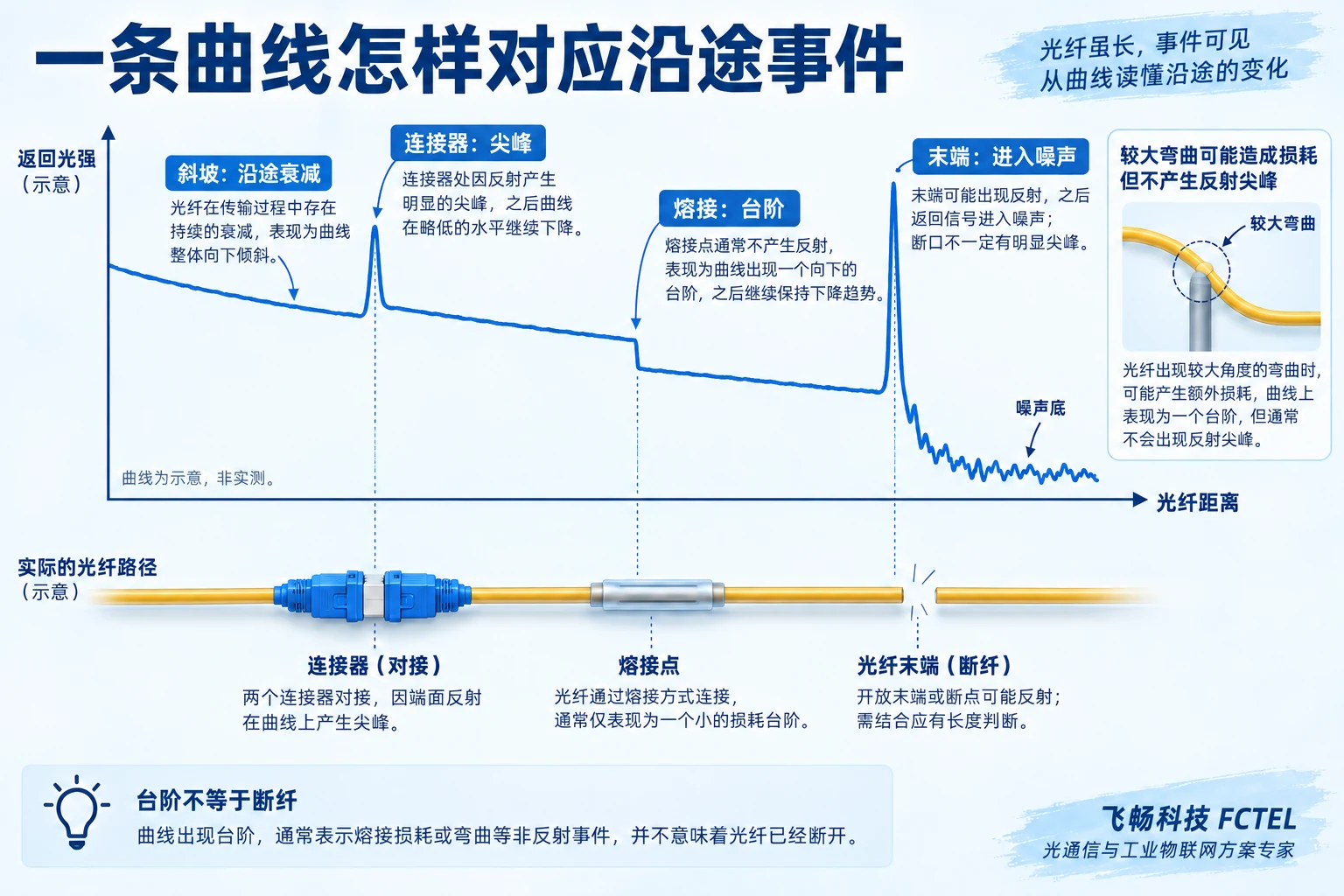

曲线横向表示沿光纤的距离，纵向表示返回光的强弱。正常纤段的返回水平通常随距离逐渐下降，形成斜坡。一个明显的反射位置可能出现尖峰；熔接或弯曲等不明显反射的损耗事件，可能表现为曲线向下移动一个台阶。观察时应看事件前后纤段，不只盯最高的点。

末端之后没有足够可辨认的返回信号，曲线会进入噪声区域。但末端可能是正常开放端、断点，也可能是前面损耗太大导致后面看不见；某些断口反射并不明显。因此“有尖峰就是断纤”“没有尖峰就没有故障”都不可靠，必须结合线路应有长度、事件表和实际连接情况。

台阶也不能只按形状自动判定原因。一个接续点和一处弯曲可能都使返回水平下降，处理方式却不同。用已知路由记录判断那里有没有接头，核对适用的波长测试结果，并在维护条件下检查可疑位置。图中的曲线只示意变化关系，不是飞畅产品的实测数据或统一合格阈值。

05为什么近邻事件可能被藏在盲区里

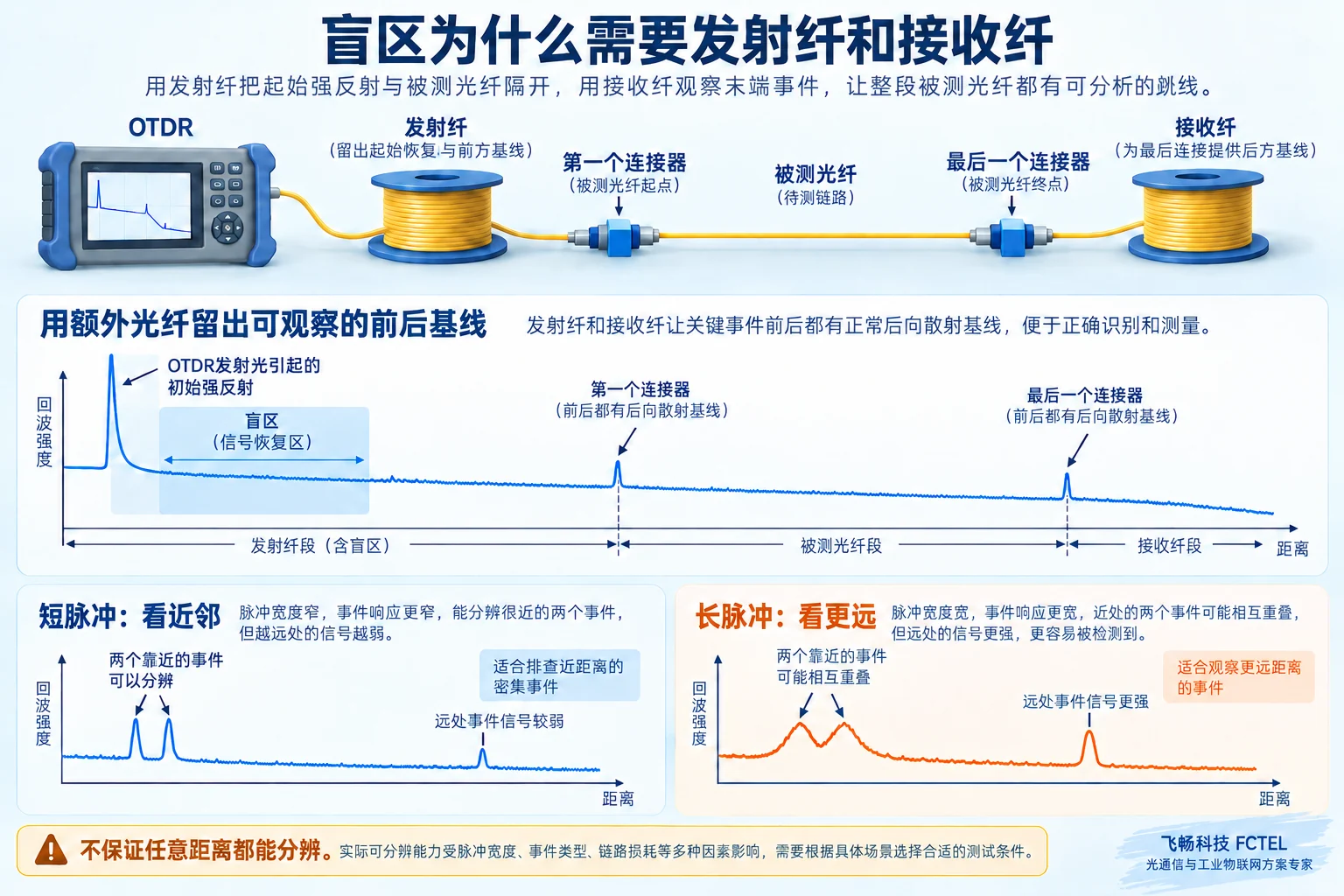

很强的反射之后，仪器接收电路需要恢复，发射脉冲本身也占有一定长度。紧挨着的下一处变化可能被前面的响应覆盖，这段难以分清的范围叫盲区。事件盲区关注能否识别另一处事件；衰减盲区关注是否已经恢复到能可靠比较前后损耗的程度，两者不能混为一谈。

较短的脉冲有利于把距离很近的事件分开，但送进光纤的能量更少，远处弱返回光可能更难观察。较长的脉冲有利于看更远，却可能把相邻变化混在一起。像用短闪光看细节与用更长照明提高亮度，这只是帮助理解取舍，实际盲区还受反射强度、仪器接收能力等条件影响。

06发射纤和接收纤为什么不能省掉

发射纤是在仪器与被测链路之间加入一段合适的测试光纤，让起始强反射后的恢复过程发生在这段额外光纤内，并为被测第一处连接提供前面的参考纤段。接收纤接在链路末端之后，为最后一处连接提供后面的参考纤段。它们不是让业务距离变长，而是帮助看清链路两端的连接。

两段测试纤应与测试需求匹配，长度要满足当前设置和实际盲区，不能套用一条固定长度适用于所有仪器。测试后要正确标识被测链路的起止事件，避免把测试纤的长度和损耗算进最终链路结果。接头类型不匹配、端面脏污或测试纤自身异常，也会带来误导。

必要时从另一端再测，比较同一事件的两个方向。不同纤段的散射特性可能使单方向接续损耗读数产生偏差，双向比较有助于更稳妥地判断。测量条件和参考方法必须一致，不能把两个随意设置下的数字直接平均后认定合格。保留原始曲线比只拍最终结论更有价值。

07定位之后，怎样确认光链路真的恢复

在飞畅工业交换机与光纤收发设备组成的厂区链路中，可先记录涉及的光口、纤芯编号和业务现象，再按维护方案用OTDR找可疑位置。真实设备的接口与部署信息以产品资料和说明书为准；仪器曲线正常并不能证明型号支持某个距离，也不能替代收发波长和光功率预算核对。

修复后复测相同链路，比较原始曲线与新曲线，确认可疑事件怎样变化。再按适用方法核对端到端插入损耗、接收功率、链路稳定性和实际业务。OTDR用于沿途定位，光源与功率计用于相应的端到端损耗测试，正常通信记录用于业务验证；三者回答的问题不同。

验收记录应包含纤芯、方向、波长、脉冲设置、测试纤边界及修复内容，让下一位维护人员知道测的是哪条线。记住：返回光提供沿途线索，往返时间帮助定位，曲线形状需要结合现场解释，盲区决定哪些细节暂时看不清。理解这些分工，才能避免把一条漂亮曲线当成整套通信已经无条件合格。

参考资料：EXFO：OTDR与返回光原理；EXFO：OTDR测量术语；Fluke Networks：事件与衰减盲区；Fluke Networks：光纤排障与测试；EXFO：OTDR盲区与发射、接收测试纤；飞畅管理型工业交换机资料。插图为通用原理示意，非产品内部实物或实测。
