口红型串口服务器怎么选?柜内安装、端子供电与串口配置

浏览次数: 飞畅科技发布 作者:未署名
小空间设备联网解决方案

空间不够、电源难找、接口不统一,一台小设备一起解决

给旧仪表或 PLC 增加联网功能,先看控制柜还能放下多大的设备,再核对供电和串口类型。飞畅 FCT-1100-F1S1 提供一路三合一串口和一路百兆以太网口,适合安装在设备附近。

24×80×20mm纤巧机身
DC 9–50 V端子供电
RS232/485/422三种接口择一
10/100M百兆以太网
01

只有8厘米长,把联网节点放到设备旁

老设备改造中的安装空间,往往需要逐厘米安排。PLC、端子排、继电器和线槽已经占满控制柜,再增加普通尺寸的转换盒,可能要移动原有器件,甚至重新安排箱体。

飞畅口红型串口服务器机身尺寸仅24×80×20mm,约8厘米长、2.4厘米宽、2厘米厚,重量约68.9克。细长结构便于利用柜内余位,减少对既有布局的调整。它提供1路三合一串行接口和1路百兆以太网接口,适合为单台设备或一条符合通信要求的串口支路增加网络接入能力。

安装位置更灵活

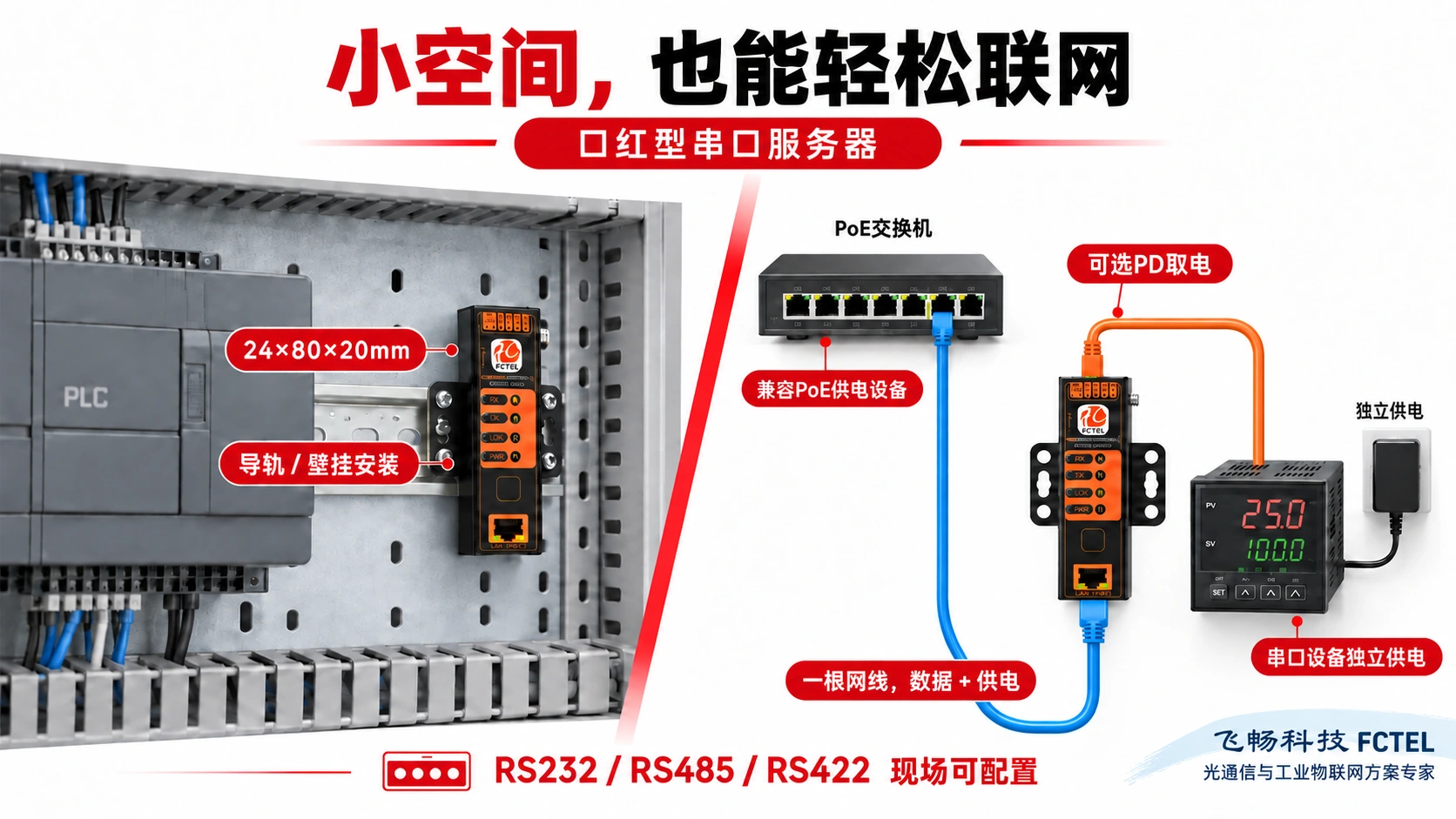

PLC旁剩余的一小段导轨、仪表箱内侧安装板、检测设备背部的固定位置,都可作为候选安装点。产品支持35mm导轨与壁挂安装,让联网节点更靠近现场设备,缩短串口线并理顺柜内走线。

安装时仍应给网线插头、顶部端子、线缆弯曲和散热预留空间,并可靠固定,避免设备悬挂在线缆上。

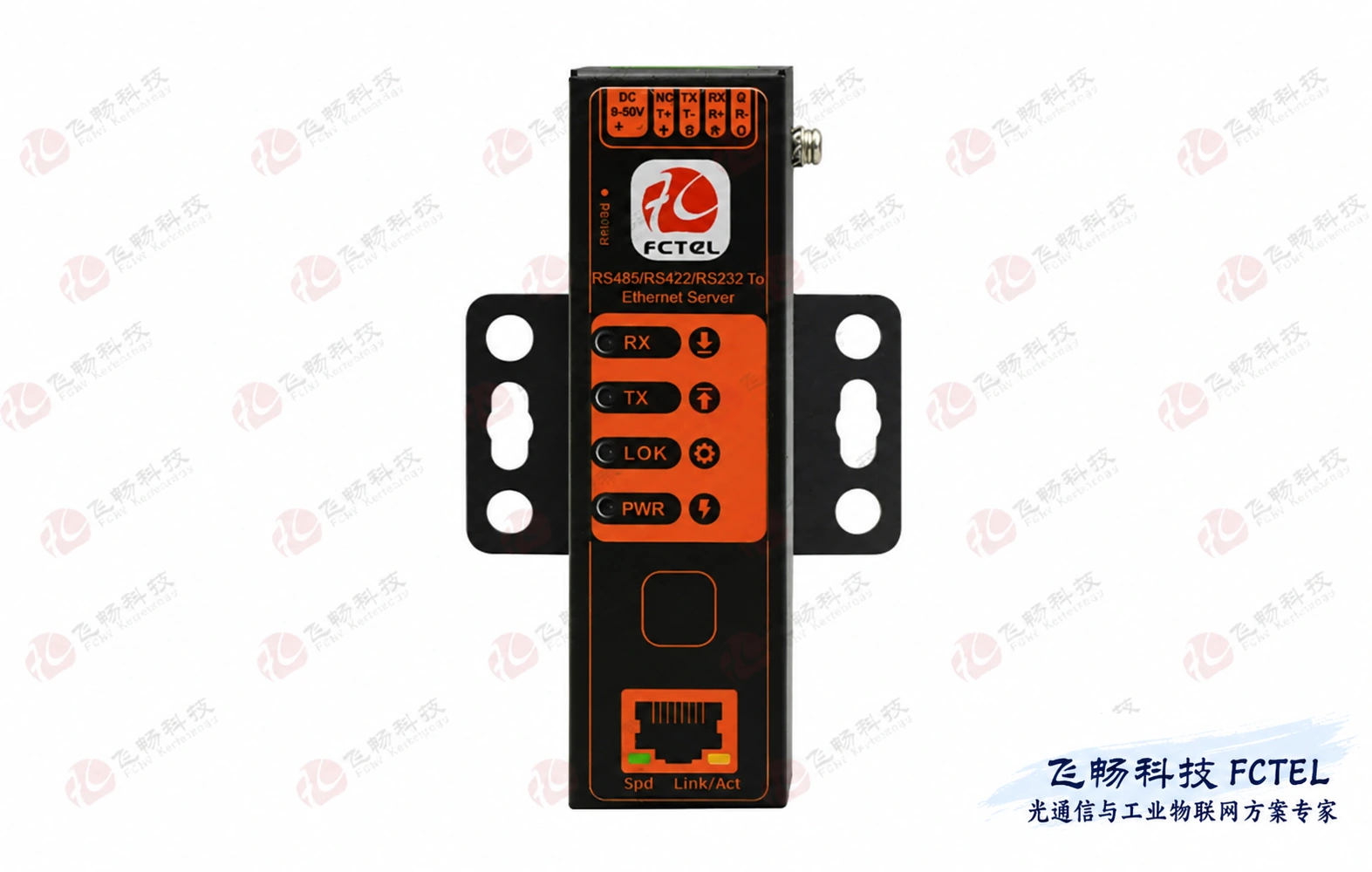

飞畅口红型串口服务器实物
细长机身与安装耳结构,适合紧凑空间部署。
02

先核对控制柜内的直流供电

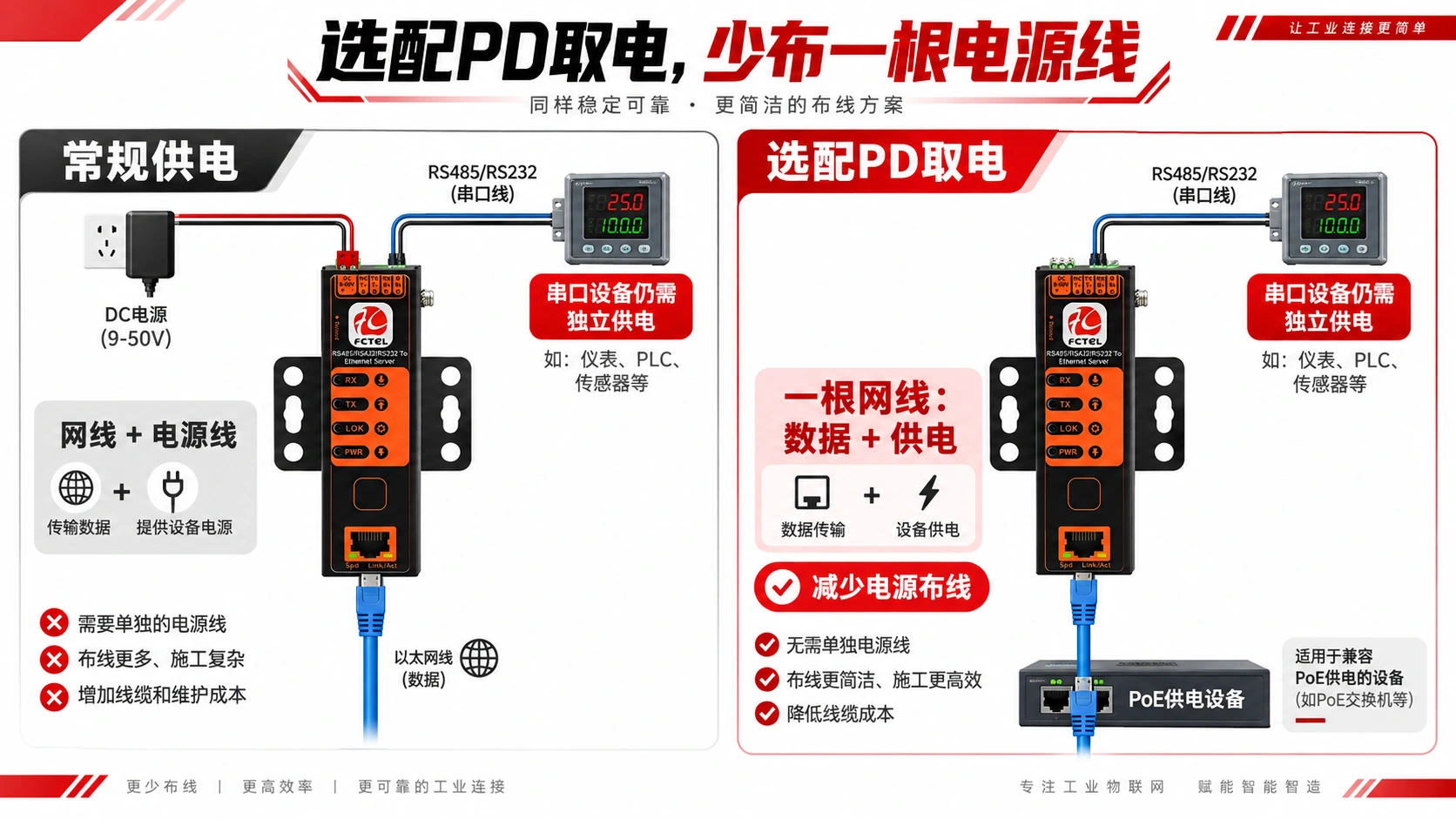

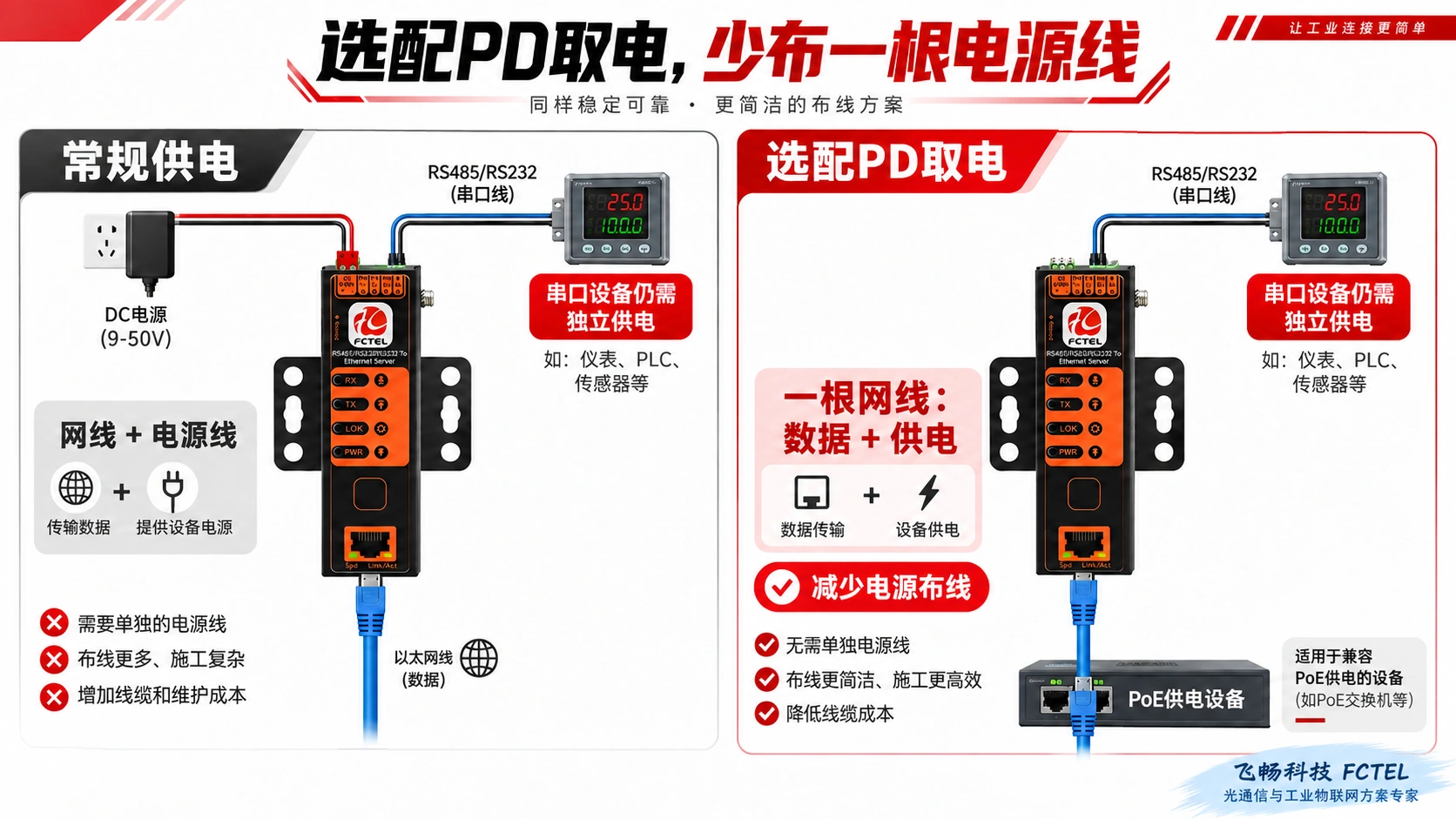

FCT-1100-F1S1 通过端子接入 DC 9–50 V 电源,RJ45 网口用于数据通信。布线时按面板标识核对电源极性,并给端子插拔留出空间。仪表、PLC 和传感器按各自的供电要求接线。

03

三种串口现场配置,减少选错接口的麻烦

计量仪表常见RS485,部分检测仪器和旧设备使用RS232,还有设备采用RS422。项目涉及多类设备时,分别采购多种联网转换器,会增加选型、备货和维护复杂度。

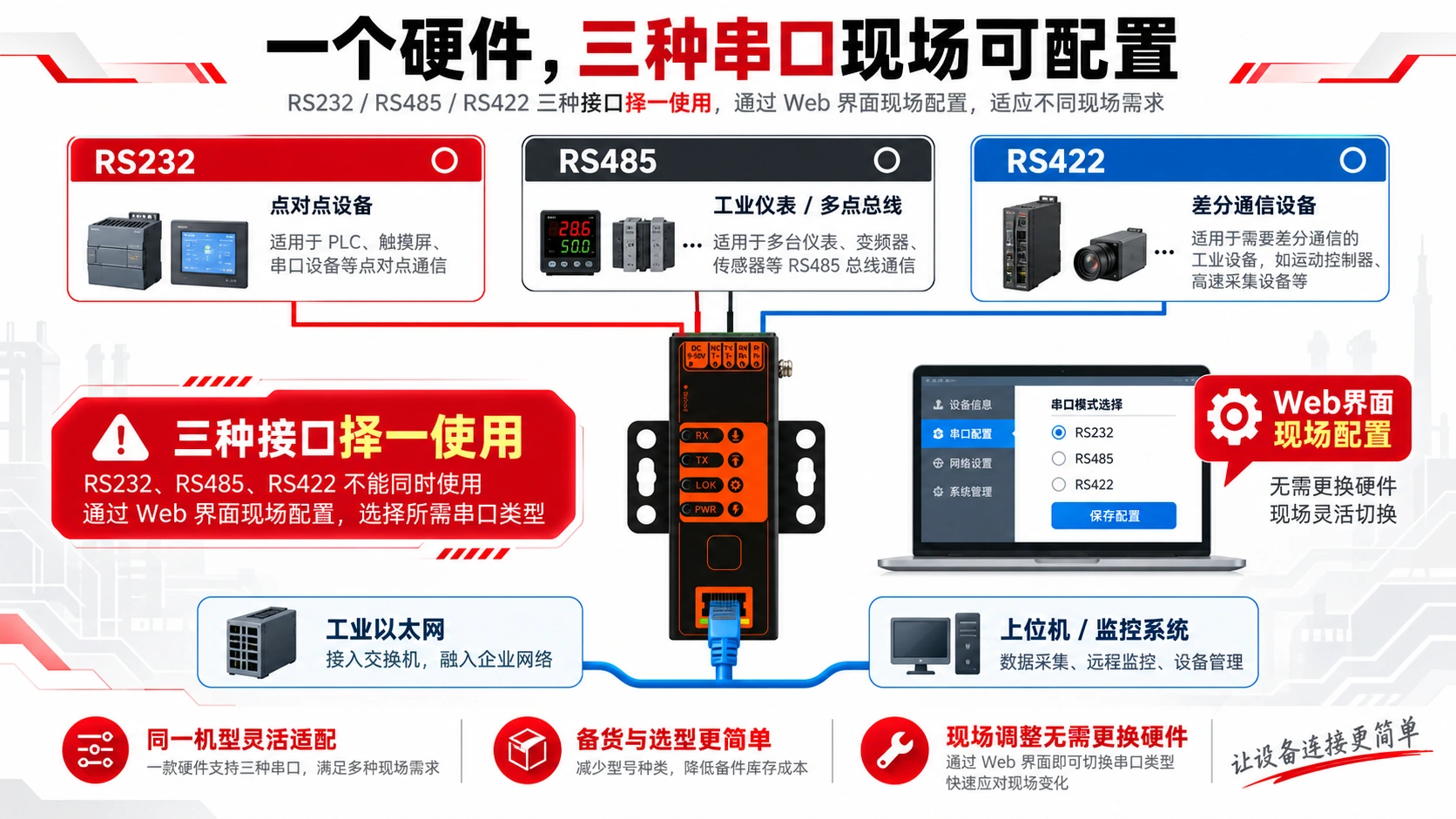

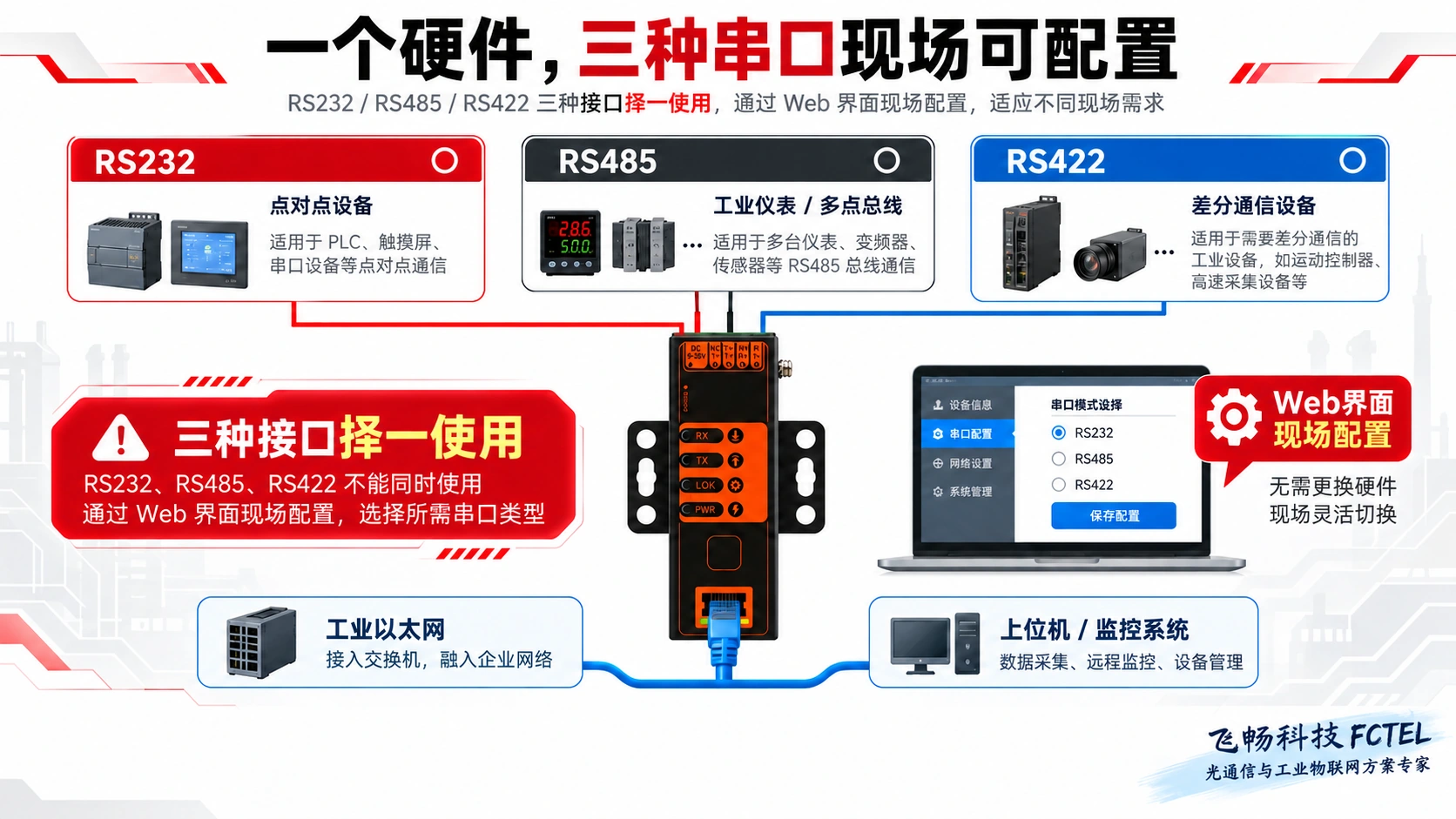

RS232 RS485 RS422三种串口通过Web界面现场择一配置
同一硬件覆盖三类现场接口:通过Web界面选择RS232、RS485或RS422,三种接口择一使用。

工程人员确认设备接口后,在Web界面选择对应类型,再按端子说明接线,设置一致的波特率、数据位、校验位和停止位,即可完成通信调试。对工程商而言,一种产品覆盖更多接口需求;对设备厂家而言,同一套联网方案更容易适配不同版本;对维护人员而言,备件种类也更加集中。

04

应用案例:老计量箱联网,利用柜内余位

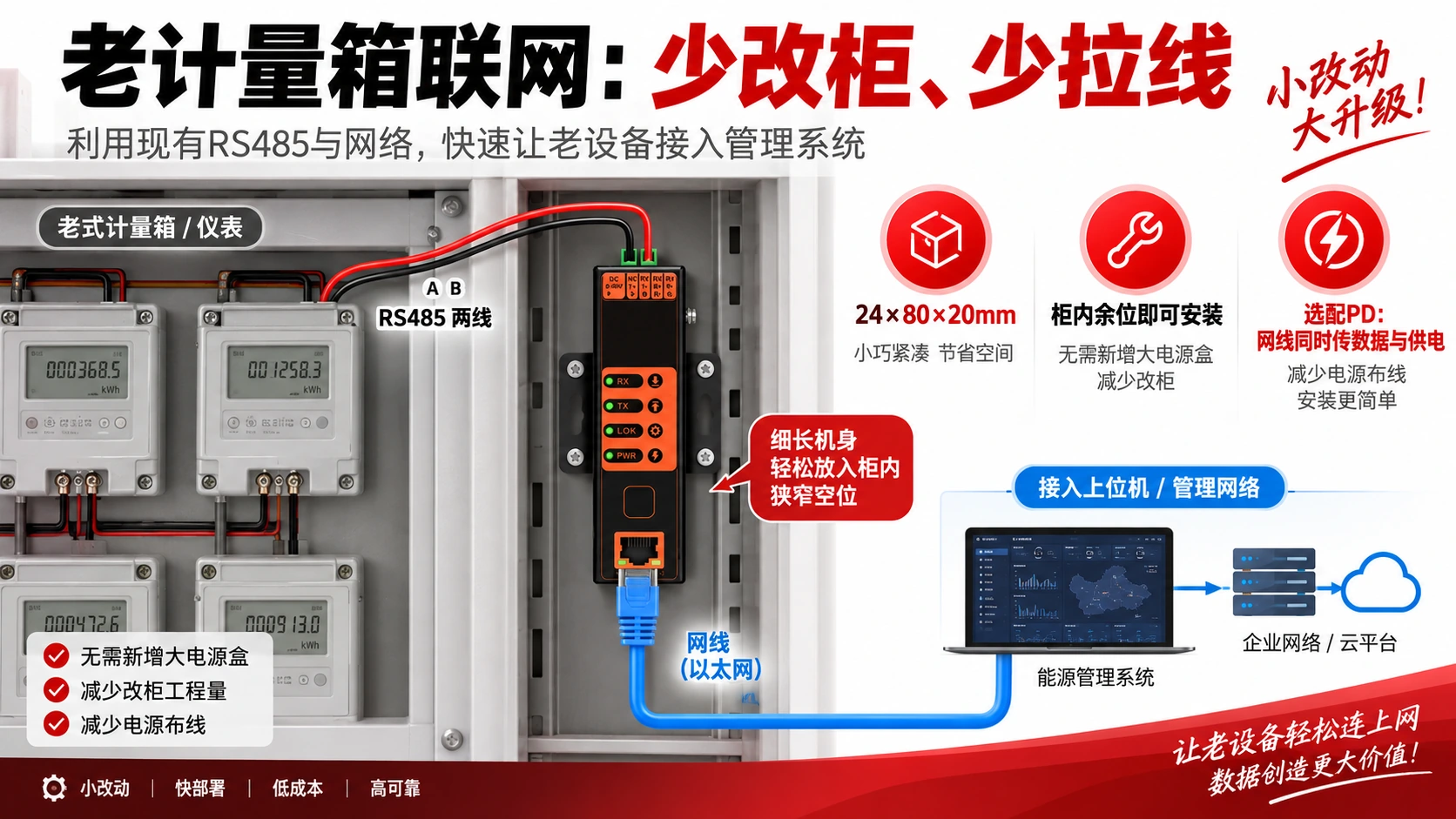

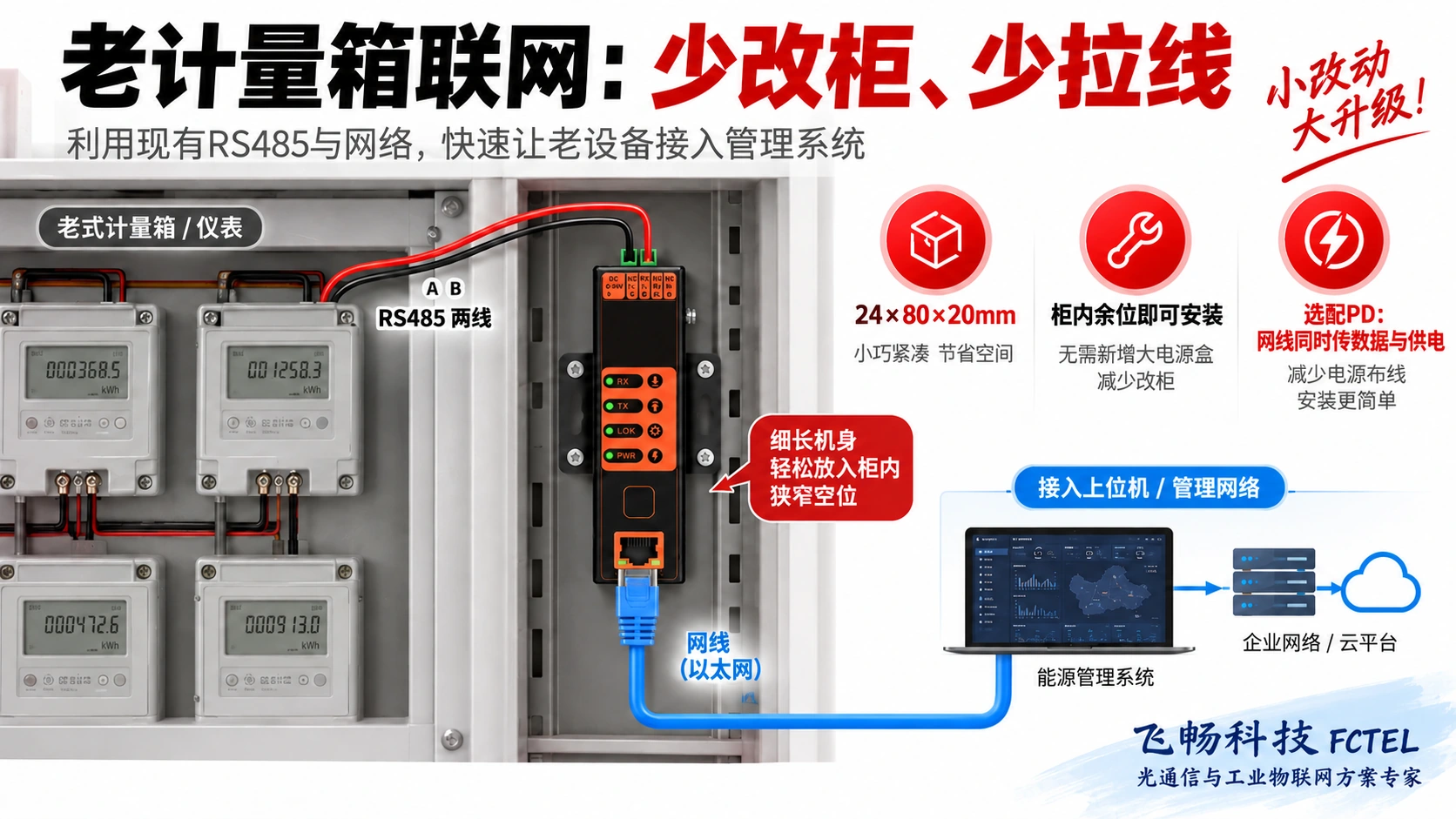

假设一栋楼需要将分散电表的数据接入管理平台,现有仪表具备RS485接口,但计量箱内空间有限,也没有为新增联网设备预留电源。可以把口红型服务器固定在箱内合适的导轨或安装板上,用较短的串口线连接仪表,再通过网线接入网络。

接好端子电源后,将串口设为 RS-485,并核对波特率、校验和仪表地址。若仪表使用 Modbus RTU、上位机使用 Modbus TCP,可选用设备的 Modbus 转换模式,先以单台仪表联调。

设备靠近仪表,可缩短串口侧接线,并利用柜内余位。实际仪表数量、总线负载和轮询周期按项目核对。

05

更多现场:检测设备、PLC与独立仪表接入网络

生产检测设备

在设备附近布置服务器,用较短的RS232串口线接入检测仪,再通过现有以太网把结果传送到远端管理电脑。

PLC状态采集

根据PLC接口选择RS232、RS485或RS422,统一通过网络接入上位系统,便于设备厂家减少配套型号。

分散仪表点位

在仪表附近核对直流电源和网络接入点,再确定服务器的安装位置。

产品支持Web访问和Windows配置工具,提供TCP Server、TCP Client、UDP等工作模式,可根据上位机软件选择连接方式。串口状态和参数监视便于调试,网络中断自动恢复连接功能有助于日常运行,多设备部署还可结合SNMP管理能力统一管理。

选型先确认三个现场条件

安装位置有多大?现场是否有 DC 9–50 V 电源?现场设备采用哪种串口?把这三项告诉飞畅技术人员,可更快确认版本、接线与通信方案。

查看产品完整参数与选型信息

选型依据与验证边界

资料性质:以下产品能力来自飞畅官网公开规格,是厂家声明,不代表独立检测或现场实测。采购以确认后的型号、版本和技术协议为准。资料整理日期:2026-10-01。

采购场景、产品依据与适用边界

对应产品规格。参数来自厂家公开资料;本次整理没有新增实测、认证或客户案例证明。

下载空白选型与验收记录表,用于记录交付版本、条件、结果和证据位置。

资料与适用边界:本文为通用机制说明;实际产品能力按对应型号、版本与现场验证确认。

现场常见问题

FCT-1100-F1S1 怎么供电?

通过电源端子接入 DC 9–50 V。RJ45 用于联网,本型号不支持 PD 网线取电。

RS232、RS422、RS485三合一,是否表示三个接口能同时使用?

该产品描述的是一路可选择的串行接口,应按交付说明选择模式与相应端子,不可将“支持三种接口”理解为三个独立通道并发。联网前仍要核对对端电气类型、极性与字符格式。接头插得上、网页可打开,都不能替代串口和应用层的通信验证。

TCP Server模式和Modbus网关功能是不是同一个选项?

不是同一层次。TCP Server描述网络连接由谁监听和发起,Modbus RTU/TCP转换还需处理协议封装、地址和事务。普通透明字节转发并不自动完成这些工作。选用文中产品时应按具体版本确认转换模式、方向和映射,先以单台仪表、已知值和只读请求联调,再扩大部署。

继续阅读:串口服务器为什么会拆包和粘包:从UART字节到TCP流的完整原理;Modbus TCP与RTU:报文结构、网关转换与响应时间;
