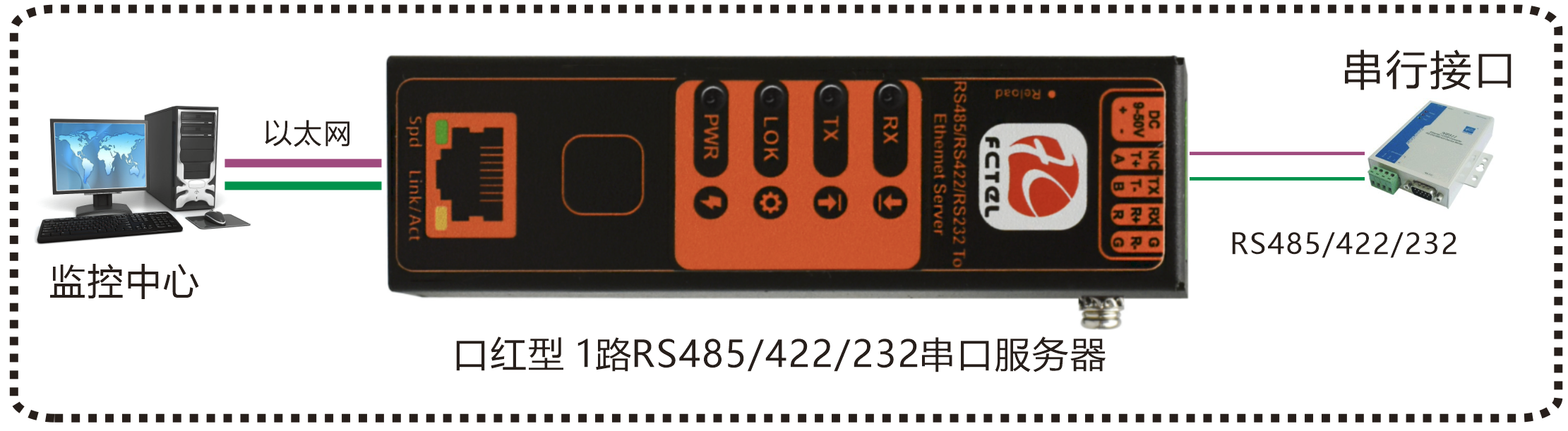

01 计量箱联网 · 串口仪表接入以太网
电表经 RS-485 接入串口服务器，上位机通过 Modbus TCP 采集。服务器由顶部端子输入 DC 9–50 V，电表按自身要求独立供电。
产品概览
产品介绍
- 将仪表、PLC 等串口设备接入以太网；1 路三合一串口通过 Web 选择 RS-232 / RS-422 / RS-485，择一使用。
- 支持 Modbus RTU 转 TCP、MQTT 透传和 Modbus 转 JSON 数据包，便于上位机采集与平台接入。
- 24 × 80 × 20 mm 细长机身适合柜内有限空间；顶部端子接入 DC 9–50 V 电源，网口用于数据通信。
核心特性
- 接口防雷端子电源及 RS-232 / RS-485：6 kV
- 沿用软件虚拟串口 / Socket，减少软件改造
- 适配现场Web 选串口模式，支持自定义波特率
- 平台接入MQTT 透传 / Modbus 转 JSON
- 远程维护跨路由通信、断网重连、远程升级
- 多端访问最多 4 路 TCP / UDP 会话
- 紧凑安装24 × 80 × 20 mm；导轨 / 壁挂安装
接口与安装指示图
接口与安装 · 2个视角每8秒循环切换，可暂停查看。
01 / 02

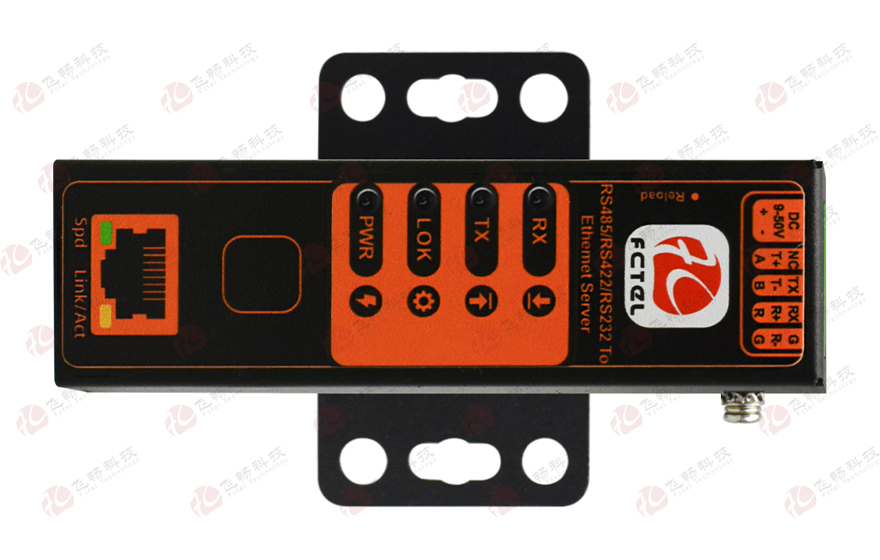

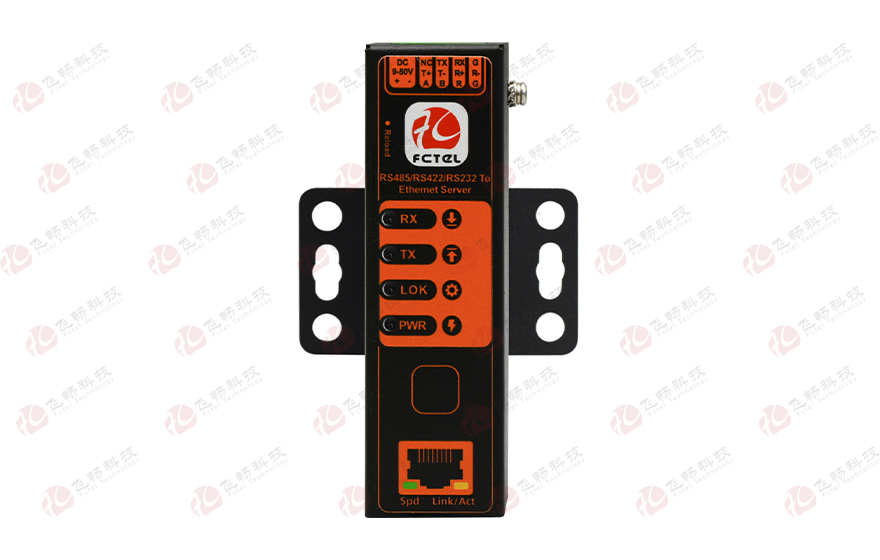

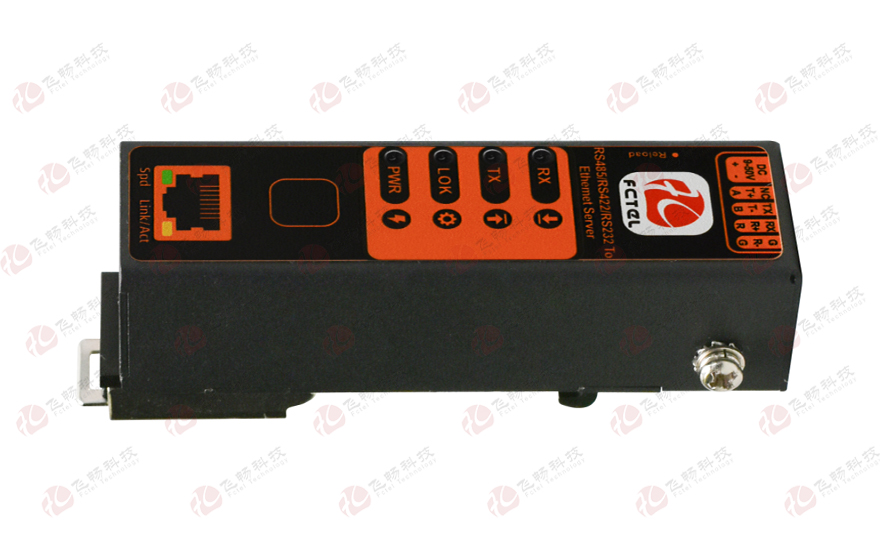

端子、状态与网络接口 · 点击主图在本页放大

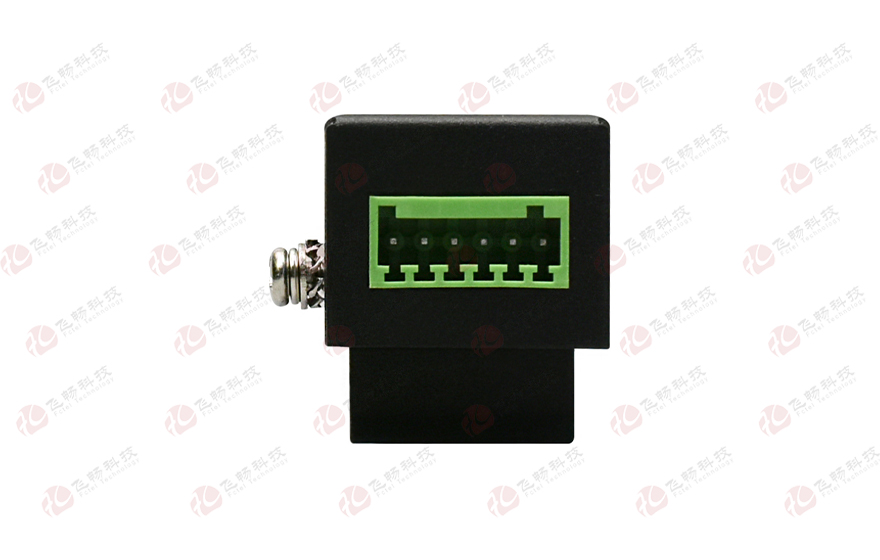

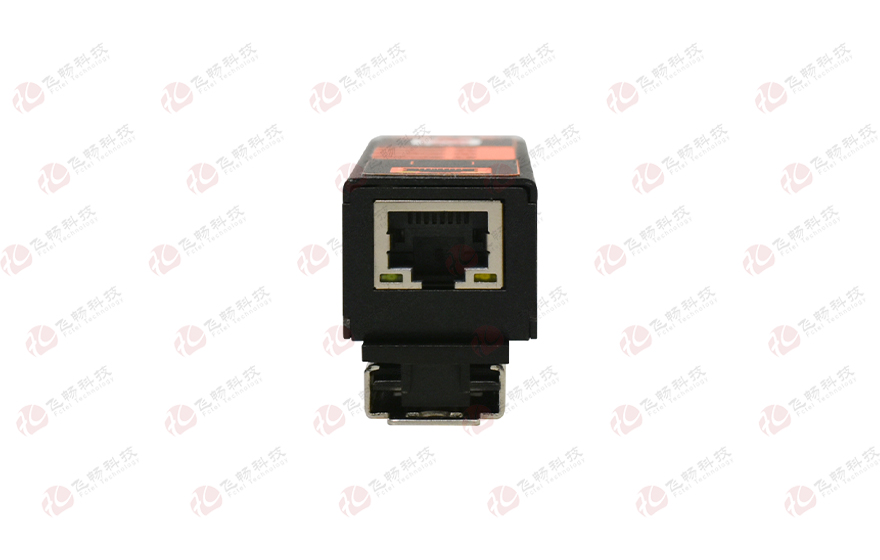

顶部为2芯电源端子和4芯串口端子，底部为RJ45百兆网口。服务器接 DC 9–50 V 电源，仪表与PLC按各自要求独立供电。
第一次使用，按这四步核对
仪表／PLC串口 →FCT-1100-F1S1网线 →电脑／交换机
01 接线与供电
断电核对端子丝印与对端信号；服务器顶部2芯端子接 DC 9–50 V 电源，外部仪表独立供电。
02 找到设备
电脑与设备网络可达。按交付资料获取设备IP与登录方式，进入网页配置；不沿用其他型号的默认值。
03 匹配通信方式
选择一种串口模式，匹配波特率与帧格式；再按软件选择透明传输、虚拟串口或Modbus转换。
04 读到正确数据
先用一台设备验证请求与响应；Modbus同时核对地址、功能码和寄存器，再逐步接入业务。
接线信号见下方表格；具体IP、登录信息与配置界面以本机交付资料为准。
01串口信号名称与接线核对
| 模式 | 信号名称 | 说明 |
|---|---|---|
| RS-232 | RXD / TXD / GND | 一条串口通道；最高 256 kbps |
| RS-422 / 四线 RS-485 | TxD+ / TxD− / RxD+ / RxD− | 按所选模式连接差分收发线 |
| 两线 RS-485 | A（TX+）/ B（TX−）/ GND | 极性与信号地按端子丝印核对 |
端子输入DC 9–50 V；三种串口模式择一使用，按机身信号标识与对端设备核对接线。RS-232最高256 kbps。

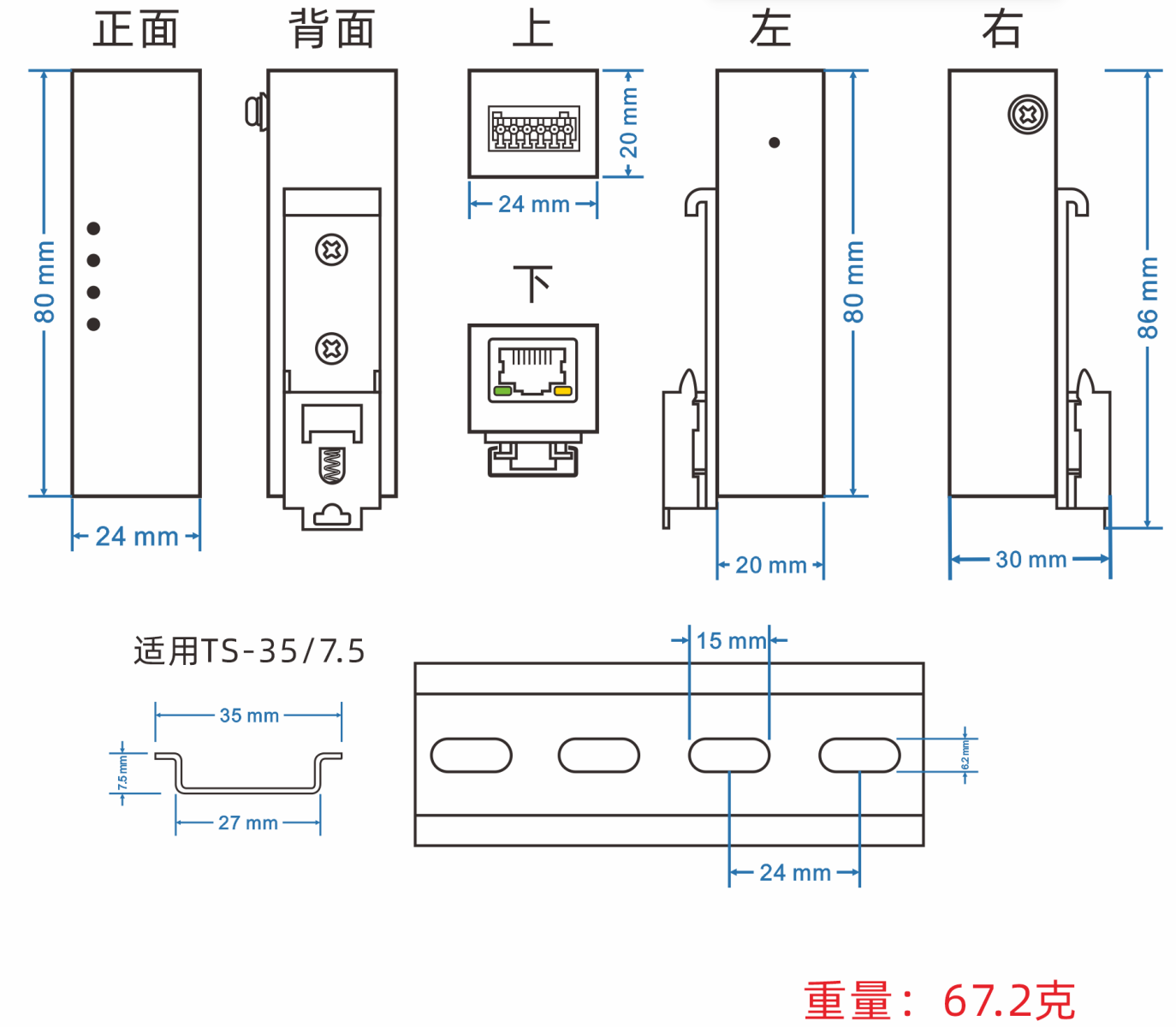

02外形尺寸与安装空间
单位：mm。机身24 × 80 × 20 mm；含安装件外形见图。导轨采用 TS-35/7.5，壁挂孔距40 × 20 mm；顶部端子、底部网线插头及线缆弯曲另留空间。
03原有COM软件怎样接入？
原有COM软件电脑上的虚拟COM口 →以太网→本机串口→仪表／PLC
先获取适配本型号和电脑系统的虚拟串口驱动，按交付说明映射设备IP与网络端口；原有软件选择映射后的COM口，再匹配串口模式、波特率和帧格式。软件本身仍需兼容设备的业务协议。
若软件直接使用TCP/IP Socket（网络连接接口），则按软件要求配置设备IP、端口与工作模式，不需要依赖虚拟COM口。
获取适配驱动与接入指导技术参数
选型必看，先核对这四项
- 通道：1路三合一串口，三种模式择一；最多4路网络会话不等于4路串口。
- 供电：顶部端子输入 DC 9–50 V；RJ45 为百兆以太网数据接口。
- 软件：支持透明传输、虚拟串口和Modbus RTU转TCP；上位软件与终端协议需匹配。
- 安装：钢壳，机身24 × 80 × 20 mm；导轨或壁挂，插头与线缆弯曲另留空间。
硬件与电气
| 项目 | 规格 |
|---|---|
| 以太网 | 1 × RJ45，10/100BASE-T(X)，全 / 半双工自适应；Auto-MDI/MDIX |
| 串口 | 1 路 RS-232 / RS-422 / RS-485，Web 选择模式；4 芯免螺丝端子，2.54 mm 间距 |
| 串口速率 | 300–921600 bps，支持自定义；RS-232 最高 256 kbps |
| 端子电源 | DC 9–50 V；2 芯免螺丝端子，2.54 mm 间距 |
| 整机功耗 | < 2 W |
| 保护功能 | 端子电源与 RS-232 / RS-485：6 kV 防雷；过载、反接保护 |
| 机身尺寸 | 24 × 80 × 20 mm；含安装件尺寸见尺寸图 |
| 安装方式 | 35 mm 导轨或壁挂；安装件按订单配套 |
| 工作 / 存储温度 | -40 ℃ 至 +85 ℃ |
| 工作湿度 | 0%–95% RH，无凝结 |
| MTBF | > 100000 小时 |
通信与管理
| 项目 | 功能 |
|---|---|
| 协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、MQTT |
| 工作模式 | TCP Server、TCP Client、UDP Server、UDP Client |
| Modbus 转换 | Modbus RTU 转 Modbus TCP，供网络上位机采集 |
| MQTT / JSON | 支持 MQTT 透传；支持 Modbus 转 JSON 数据包 |
| 会话连接 | 每路串口最多 4 路 TCP 或 UDP 会话；UDP 支持单机或多机通信 |
| 应用接入 | 标准 TCP/IP Socket、虚拟串口驱动；支持过网关、跨路由通信 |
| 数据分帧 | 支持串口数据分帧设置 |
| 运行监视 | 串口状态与参数监视；网络中断后自动恢复连接 |
| 配置管理 | Web、Windows 配置工具、串口配置；访问控制、快速配置及 SNMP 网管 |
| 维护 | 本地与远程系统固件升级 |
多会话是网络连接能力；访问同一仪表时，轮询与请求协调由上位系统和终端协议确定。
接口防雷与浪涌防护
| 接口或试验项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| DC 端子电源 | 6 kV 防雷保护 | 降低经供电线传入的浪涌风险；同时支持过载、防反接保护 |
| RS-232 / RS-485 | 6 kV（开路峰值） | 三级防雷保护；降低经串口信号线传入的浪涌风险；三合一通道按所选模式接线 |
| 串口试验依据 | GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验 | |
| 串口电压波形 | 10/700 μs（开路电压） | |
| 串口试验源阻抗 | 40 Ω（浪涌发生器） | |
浪涌防护指标须结合对应接口、试验条件和接地方案核对，不是持续工作电压或直击雷防护能力。
典型应用场景

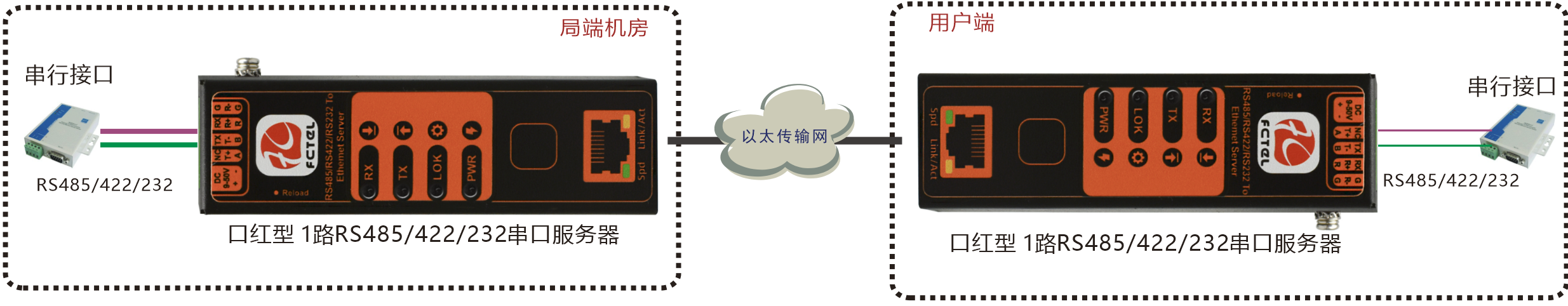

02 两台对连 · IP网络延伸串口链路
网络两端各放一台 FCT-1100-F1S1，分别连接检测设备与串口主机，两台均使用本地 DC 9–50 V 电源。B端 TCP Client 连接A端 TCP Server 的IP与端口；串口参数匹配终端，并核对网络可达性与访问策略。
配置选型与询价
组合订货型号
本机使用 DC 9–50 V 端子供电。选择串口工作模式与安装需求，型号及配置可一并带入咨询。
已生成订货型号FCT-1100-F1S11路串口 · 1路百兆电口
端子供电：DC 9–50 V；串口模式通过Web选择，安装附件按订单确认。
订货配套与现场准备
基础设备
1路三合一串口、1路百兆电口；顶部端子输入 DC 9–50 V。
串口模式通过Web择一使用。订货配套确认
导轨件、壁挂件、电源与串口线缆按订单清单配套。
确认安装形式及线缆插接空间。现场需准备
匹配的仪表／PLC、上位软件、直流电源、网线与串口接线。
服务器与外部设备按各自电源要求供电。01完整型号示例与命名规则
| 型号 | 订货配置 | 现场条件 |
|---|---|---|
| FCT-1100-F1S1 | 端子供电版 | 现场提供 DC 9–50 V，确认安装方式 |
| FCT- | 1100- | F1 | S1 |
|---|---|---|---|
| 公司与产品类型 | 口红型工业三合一串口服务器系列 | 1个百兆电口 | 1路三合一串口 |
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与类型 | FC = 飞畅；T 为产品类型标识。 |
| 2 | 产品系列 | 1100 = 口红型工业三合一串口服务器系列。 |
| 3 | 以太网规格 | F = 百兆电口；F1 = 1个10/100 Mbps RJ45。 |
| 4 | 串口规格 | S1 = 1条三合一通道，Web选择 RS-232 / RS-422 / RS-485 模式。 |
| 5 | 供电方式 | 顶部2芯端子输入 DC 9–50 V；RJ45为百兆以太网数据接口。 |
| 6 | 安装与附件 | 35 mm导轨或壁挂；安装件、电源、网线及串口线缆按订单清单确认。 |
资料与选型问答
产品规格书 PDF
完整接口、参数、尺寸与订货规则；选型和采购核对用。
查看／下载规格书 →接线与初次使用
核对端子供电、串口信号及网页通信配置，按四步完成初次联调。
查看接线与上手步骤 →配置工具与虚拟串口驱动
获取适配本型号的软件包，请提供电脑系统、系统版本及连接方式。
申请适配工具／驱动 →选型与接入指导
提供接口类型、供电条件、使用软件和安装需求，便于核对配置。
带型号咨询 →本型号常见问题
01问这台设备有几路串口，三种模式能同时使用吗？
答
只有1条串口通道。S1表示RS-232、RS-422、RS-485三合一，由Web选择一种模式使用，不能当成三条独立串口。
02问服务器怎样供电，支持网线取电吗？
答
顶部2芯端子输入 DC 9–50 V。不支持 PD 取电，RJ45 网口仅用于以太网数据通信。
03问服务器会给仪表或PLC供电吗？
答
不会。服务器、仪表与PLC应按各自电源要求独立供电；串口端子用于信号连接。
04问串口最高速率都是921600 bps吗？
答
串口支持300–921600 bps及自定义波特率，但RS-232最高256 kbps。使用前按所选电气接口、对端设备和实际通信条件核对。
05问可以用Modbus TCP上位机采集RS485仪表吗？
答
支持Modbus RTU转Modbus TCP。需要核对仪表地址、寄存器、串口模式、波特率、帧格式及网段设置，并完成通信联调。
06问最多4路TCP/UDP会话等于4条串口吗？
答
不是。最多4路TCP或UDP会话是网络连接能力，共用同一串口。访问同一仪表时，上位系统和终端协议仍需协调轮询、请求与响应。
07问两台设备能把串口数据传到远端吗？
答
可采用TCP透明对连，一端为TCP Server，另一端TCP Client连接其IP与端口。两端串口参数分别匹配所接终端，且IP可达、网络访问策略允许该连接。
08问导轨或壁挂安装需要预留多大空间？
答
机身24 × 80 × 20 mm，导轨为TS-35/7.5，壁挂孔距40 × 20 mm；含安装件外形见尺寸图。顶部端子、底部网口插头、线缆弯曲与散热均需额外预留空间。
09问能通过MQTT接入平台，或把Modbus数据转成JSON吗？
答
支持MQTT透传和Modbus转JSON数据包。MQTT主题、消息格式及Modbus寄存器按项目配置，平台需接收对应消息。
资料与适用范围
本页依据 FCT-1100-F1S1 V1.0 产品规格书整理。安装件、电源及线缆按订单清单确认；协议接入与防护条件见对应参数及交付资料。
