终端只装在一条 RS485 电气主干的两个物理末端。
常见约 120Ω 双绞线可在两端各跨接约 120Ω；先核对设备内置终端，再依据线缆和设备手册确定实际阻值。中间节点不重复加装，终端与偏置电阻也不是同一种用途。
01先确认哪里才是总线两端
RS485两线半双工网络通常采用连续主干，控制器、串口服务器或网关与多个仪表沿主干接入。终端要位于电气主干最远的两个端点，而不是按设备安装顺序随意放在某两个机柜。分支线尽量短，长支线会形成新的反射路径；星形布线不能靠在每个分支末端加电阻来补救。

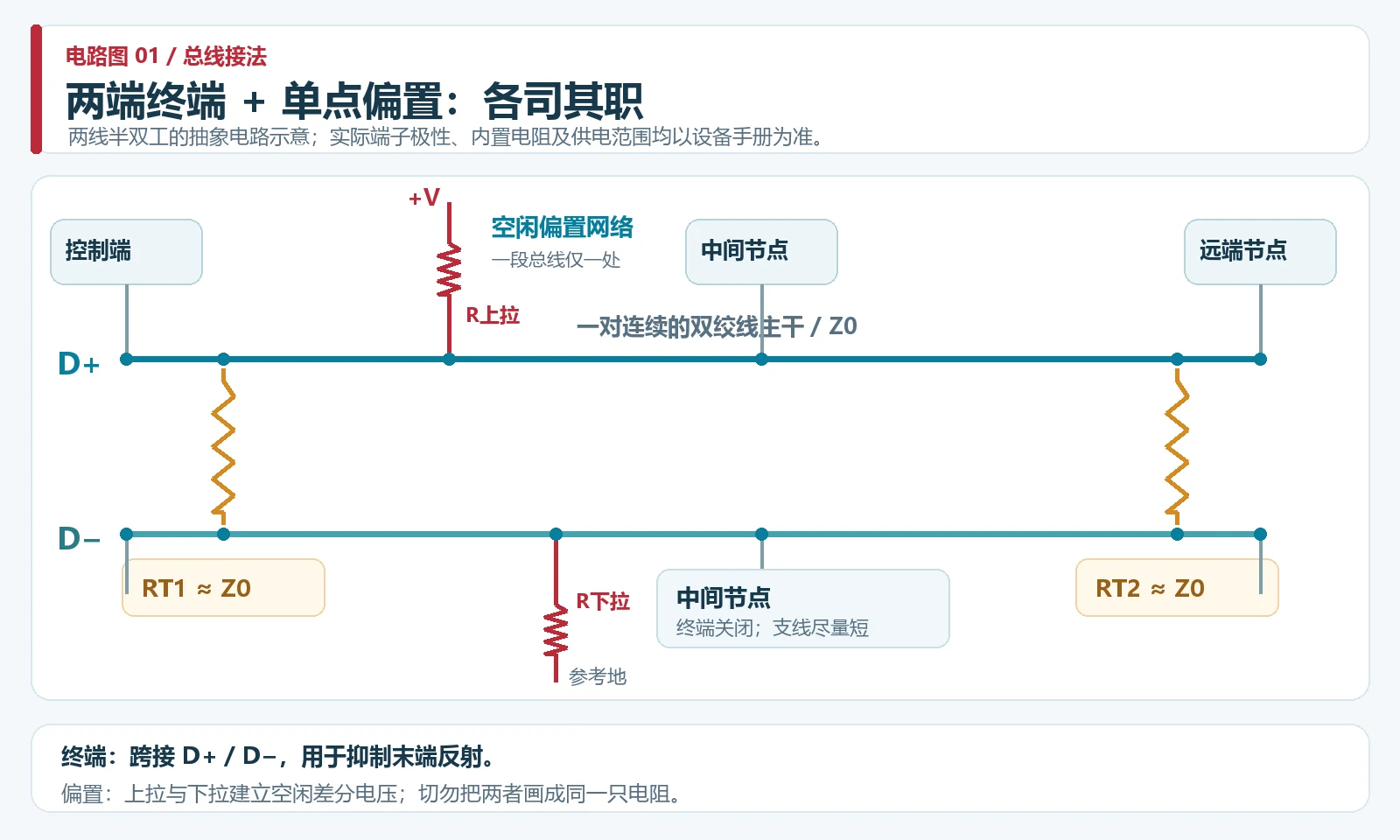

图中控制柜与末端仪表分别位于主干两端，中间节点通过短支线接入。若现场经RS485集线器、中继器或光纤延伸，必须按每一独立电气段重新判断端点。飞畅的RS485集线器/中继器产品线可作为分段方案参考；具体端子、终端开关和隔离方式以所购型号资料为准。
02120Ω是怎样选出来的
终端电阻的目标是接近线缆的差分特性阻抗。工业RS485双绞线常见标称约120Ω，因此工程现场常在主干两端各跨接一只约120Ω电阻。这个数字不是所有线缆与设备的绝对通用值；高阻抗专用线缆、内置匹配网络和特殊收发器应按照设计文件与厂家说明配置。
从传输线原理看，发送端推出的差分电压边沿沿双绞线传播。它到达末端时，若负载阻抗ZL与线缆差分特性阻抗Z0相差很大，一部分能量会沿线反射回来；反射系数Γ=(ZL−Z0)/(ZL+Z0)。近似开路时Γ接近+1；若终端负载接近Z0，Γ趋近0，回波和可能的振铃减弱，接收器在采样时更容易区分逻辑状态。图中波形仅为定性原理示意，不代表特定线缆或飞畅设备的实测结果。终端会增加驱动器的直流负载，不能越多越好，也不能代替正确的A/B极性、偏置和接地设计。该原理与端点布置可参阅Analog Devices的RS-485布线技术说明。
当两端各接120Ω、设备断电且没有其他并联负载时，从A、B之间测得的等效电阻常接近60Ω。现场收发器、偏置网络、保护电路和未断开的支路会改变读数，故不能单凭万用表数值判定全部接线正确。测量前必须断电并确认该段没有外部电压，避免损坏仪表或现场设备。
03内置终端与外置电阻怎样避免重复
许多串口设备通过拨码开关、跳线或软件配置启用内置终端，外观上看不到电阻。先逐台核对端口手册和当前拨码位置，再决定是否需要外置电阻。如果端点已启用内置终端，就不要在相同A、B端子再并上一只；重复终端会加重驱动负载，造成差分幅度下降。
中间节点默认应关闭终端。更换仪表或调整柜位后，原来的末端可能变为中间节点，必须同步移动终端位置。记录每一电气段的起点、终点、支线长度、线缆型号、内置终端状态和端子编号，比只在图纸上写‘两端120Ω’更有用。
04偏置电阻、A/B极性与终端不是一回事

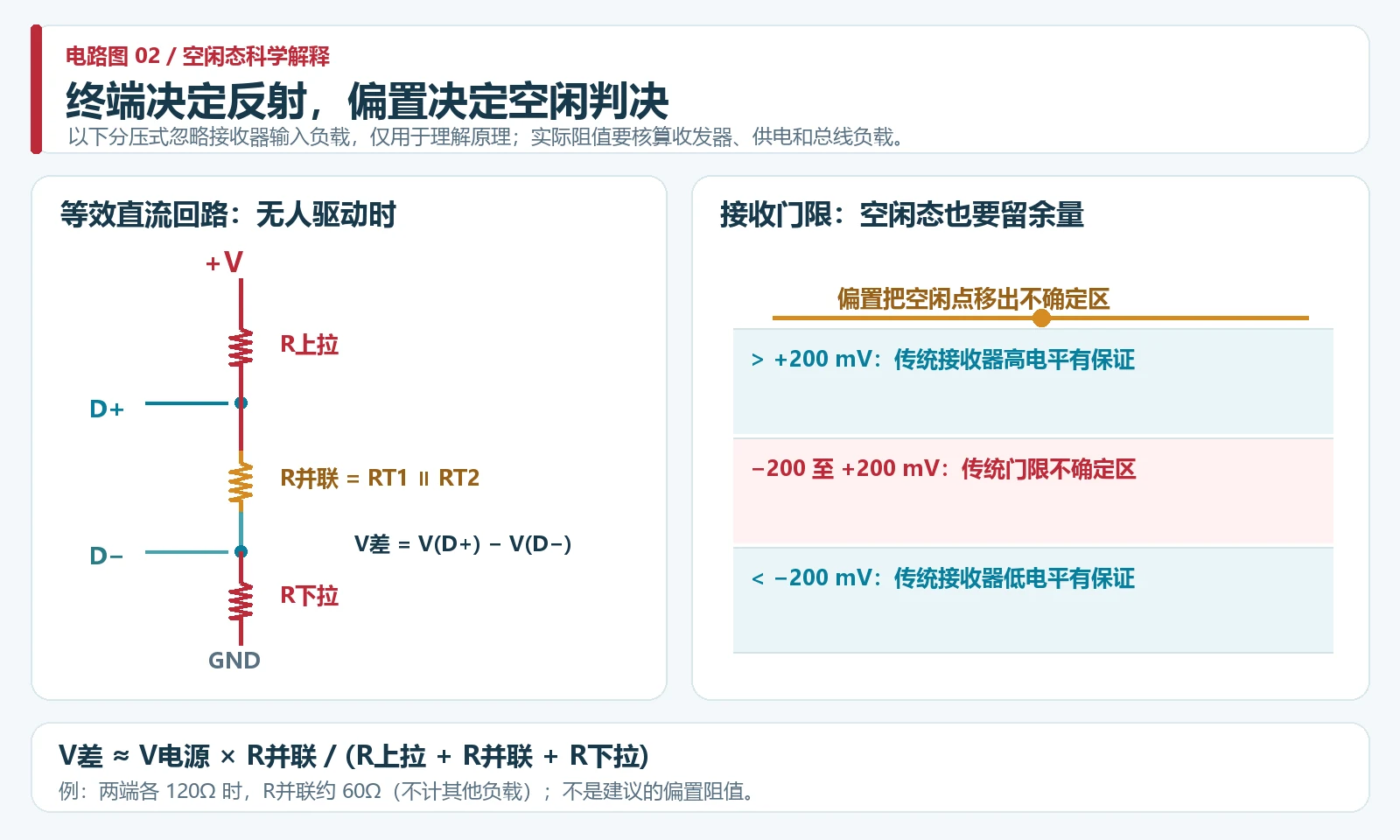

终端抑制信号反射；偏置网络把无人发送时的总线维持在可识别的空闲状态。若收发器具备可靠的失效安全接收能力，是否另加偏置应遵循设备设计；若需要外部偏置，通常由一个明确的位置提供，不应每个节点都重复拉高或拉低。偏置阻值也不能直接照搬终端的120Ω。
A/B标注在不同厂家设备之间可能不一致，不能只凭字母判断正负。应对照产品说明书中的差分极性或用测试报文确认。屏蔽层、信号参考地和保护地的连接也应按现场接地设计执行；仅靠交换A/B或增加终端无法解决严重共模电压或接地环流。
05安装后怎样分层验收
先断电核查主干、端点与终端开关，确认无误接电源；再上电观察空闲与发送状态，用协议调试工具逐个读取现场设备。记录站号、串口波特率、校验方式、读数和错误计数。某些短线低速场景无终端也可能暂时通信正常，因此验收应覆盖最远节点、最高预期负载与现场干扰较强的工作时段。
模拟断开末端、重接端子、重启网关或串口服务器，检查告警、重连和数据恢复。如果只有末端丢包，重点检查终端与支线；如果全部节点都不应答，应优先查供电、A/B极性、串口参数和主站状态。对于Modbus RTU，还需核对地址、功能码与轮询周期，不能把协议层错误当作物理层反射。
06什么时候考虑分段或光纤延伸
当线路穿越多个厂房、支线难以压短、共模干扰较强或需要隔离不同接地区域时，可考虑采用RS485中继、集线或光纤传输，把长距离网络拆为可独立验收的电气段。每一段重新确定主干两端并按该段线缆和设备配置终端；光纤链路本身不承载RS485电气终端。
选型时需核对飞畅具体产品的接口制式、隔离、供电、安装环境和拓扑支持，不以产品类别推断所有型号都具备相同功能。相关排障可参阅RS485串口服务器无数据怎么排查；本页只聚焦终端布置和验收，参数以设备手册及工程设计为准。
