PCM设备怎样接入雷达通信系统：辅助话音、串口与E1承载

先限定本文讨论的通信范围

雷达站点除了雷达本体，还可能需要值守话音、设备状态和辅助控制通信。PCM复用设备可以为自身支持的电话、音频或低速数据接口提供汇聚和延伸，是否适用由真实业务接口决定。它不能仅因装在雷达站，就自动具备雷达射频、原始雷达视频或任意高速数据的透明传输能力。

需求整理应让设备提供方明确每条信息的来源和输出形式：是模拟电话、四线话音、串口字节，还是以太网或专用数字接口。名称都叫“雷达数据”，容量、时延、交互方式却可能完全不同。本文介绍辅助通信接入的通用方法，不对应某个雷达项目的性能实测，也不构成对专用雷达接口兼容性的保证。

从业务端口判断能否接入

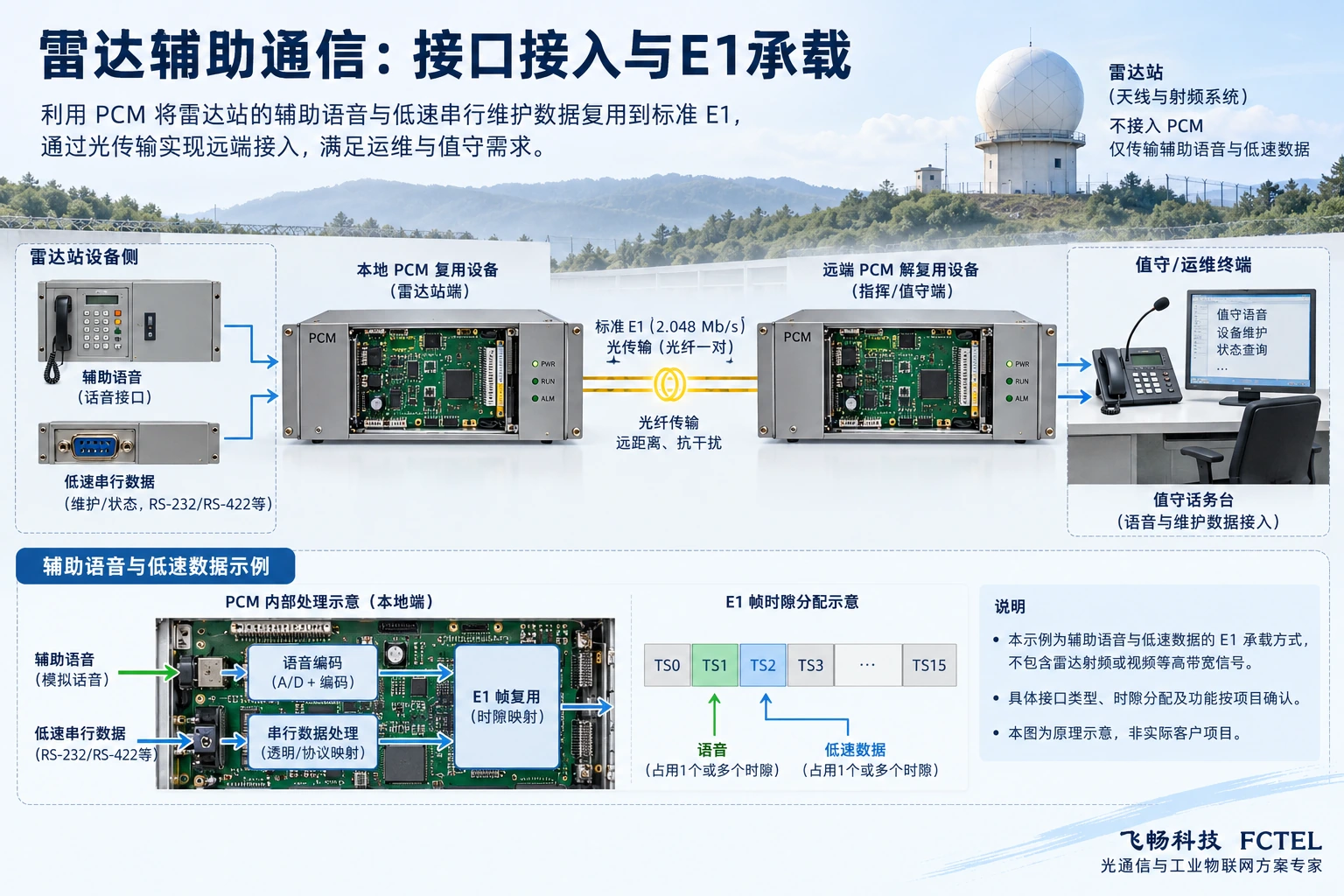

值守电话需要确认连接普通话机还是既有交换机用户口，相应核对FXS和FXO角色。音频接口要确认线数、输入输出方向及电平、阻抗要求，不能把话音存在就理解为任意音频线都能接。辅助设备输出串口数据时，应进一步核对RS232或RS485等电气制式、端子、速率、校验和流控要求。

PCM机箱必须配置支持这些业务的对应模块。控制台串口通常用于管理机箱，不一定是可送到远端的用户数据口；设备网管网口也不是默认的雷达业务以太网通道。现场应按具体型号和板卡逐项确认，尤其不能仅凭接头外形推断接口功能。拿到两端设备手册和接线图，比先选择一个“雷达专用”名称更可靠。

辅助业务怎样汇入数字干线

对于设备支持的模拟话音，编码电路把它转换为数字样本，复用部分按规定位置组织通道，对端再恢复相应业务。串口模块怎样映射到干线，可能采用不同的接口适配机制，需要查看对应资料。不要把话音的64 kbit/s时隙示例当成所有数据模块的占用方式，尤其不要据此推算任意串口数量。

E1成帧速率为2.048 Mbit/s，常见帧有32个时隙，部分位置可能用于同步或信令，因此可用业务资源还受具体结构限制。若辅助业务超过干线资源，增加接入端口并不能解决容量不足。采购表应列出每类接口所需通道和并发条件，再由实际配置核对承载能力；对高速或专用接口，应另行选择满足其要求的传输方案。

区分接口延伸与数据解释

支持透明串口延伸的模块，其目标通常是将接口上的数据送到远端，而不是理解并改写雷达消息中的坐标、状态或命令语义。两端设备对报文格式和交互过程仍要一致。若一个系统要求把某种协议转换为另一种应用协议，需要确认专门网关的解析和映射能力，不能把PCM接入设备自动当作协议翻译器。

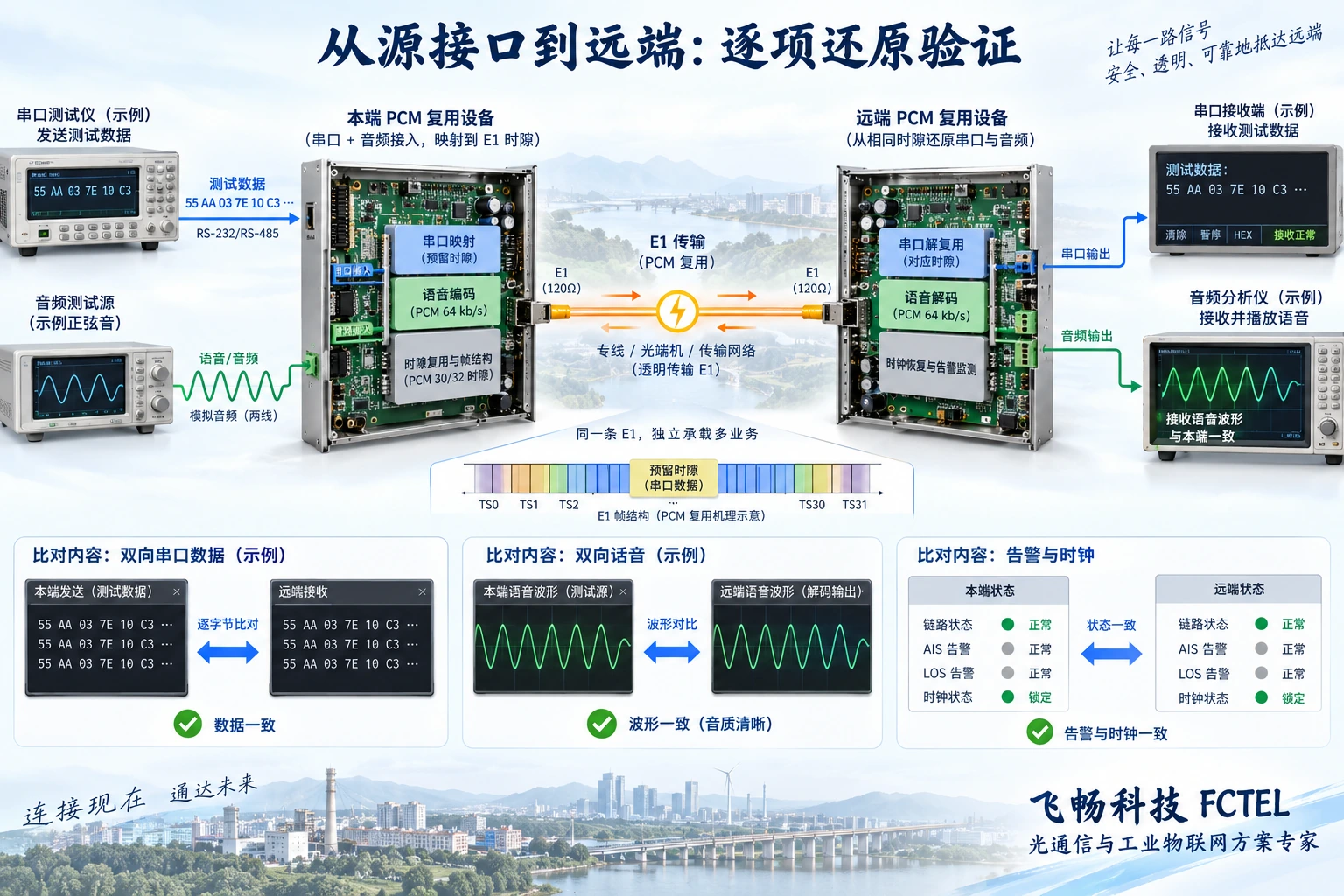

可以用一段已知的辅助串口测试数据验证收到的字节及顺序，再用设备真实交互核对响应。字节一致只是传输层面的证据；业务是否正确还要由系统状态和应用过程判断。同样，一路测试音调可以帮助检查音频方向，却不能替代真实话音、呼叫信令或业务所需的音频频带验收。

定时与时延要求要来自业务

辅助话音和控制数据对连续性、响应时延可能有不同要求。E1线路定时需要在完整网络中协调，不能只给一台PCM设备设置时钟就认为全链路正确。运营商线路、中间传输设备和两端复用设备之间，应明确时钟提供、恢复和传递关系，出现滑码或间歇异常时才有依据定位。

如果系统规定了端到端响应时间，应在实际接口和承载条件下测量，而不是把E1线路速率当作响应保证。串口封装、模块缓存及中间链路都可能影响时延。时钟稳定也不意味着所有数据任务都符合专用实时要求；对于不允许某种中断或延迟的业务，需要由系统设计方明确测试指标和合格条件。

现场布线应隔离不兼容的电气条件

雷达站点的电磁环境、室外线缆和接地条件需要按现场设计评估。E1、电话和串口接口分别有对应线缆与电气要求，不能让它们承受超出产品规定的信号或供电。采用光纤传输可以改变中间介质的导电路径，但终端仍有供电和其他金属连接，不能据此宣称整套系统不再受任何干扰或浪涌影响。

检查时应记录传输设备之间的实际连线及屏蔽、接地安排，不擅自改变既有站点保护设计。涉及电源、保护接地或损坏板卡的处理，应由有资格的人员按维护制度完成。本文不提供带电探测或内部电路修理步骤，也不把某个产品未核实的防雷等级写成雷达现场通用要求。

按分层顺序完成联调

先核对模块、端口和线缆，再验证E1信号、帧结构、时钟与告警；之后检查话音或数据通道映射；最后连接真实业务设备联调。如果线路已同步而某一路没有响应，应先查这一通道的映射和接口参数，而不是立即调整整条干线。若所有通道同时异常，再回到共享的干线、电源和时钟条件检查。

辅助串口测试应保存发送和接收样本，并标出接口设置及测试方向。电话业务应测试双向话音、呼叫建立和释放。并发场景下，同时运行约定的辅助业务，确认端口之间没有错接和相互影响。测试记录应说明条件，不应将一次短暂成功写成所有负载和环境下的可靠性保证。

形成接口清晰的交付资料

假设某站点需要两路值守电话和一路状态串口，可先画出这三路业务的两端接口，再选择确实支持的PCM模块和干线方案。这是需求整理示例，不代表某个标准机箱默认提供这一配置。若原始雷达视频另有专用高速通道，应在图中独立标出，避免维护人员误把两套业务接入同一类接口。

交付资料应包含接口定义、两端模块、通道映射、干线和时钟关系、异常处理及验收样本。产品选型可以从飞畅E1 PCM复用设备资料核对适用模块，但最终配置必须经过供应商与雷达系统方共同确认。只有明确设备负责传输什么、不负责解释什么，才能避免辅助通信接入被误写成对全部雷达链路的替代。
