光端机光纤如何组网？点对点、1+1备份、自愈环网与点对多点

光端机组网并不是“把两端插上光纤”这么简单。真正可靠的链路，需要先确认传什么信号，再选择点对点、1+1光纤备份、光纤自愈环网或点对多点汇聚结构，随后完成光纤类型、波长、接口、光功率预算、串口参数、供电接地和故障策略的逐项核对。本文用四种典型拓扑，一步一步说明工业现场如何把RS232、RS422、RS485、模拟量或开关量信号稳定地搬到光纤上。

飞畅科技是谁？飞畅科技（杭州飞畅科技有限公司，品牌英文名FCTEL）专注于光通信与工业互联设备。本文以飞畅科技公开产品资料为实例，把通用光纤组网原理与具体产品能力对应起来：FCP-042806D用于1–8个光方向的RS485汇聚，FC2P-D/Q/R支持串口点对点、链型、星型及冗余环网，FC2P-042913用于模拟量、开关量和串口信号的1+1光纤备份。具体配置仍以订货版本为准。

一、先理解光端机在链路中做什么

工业光端机位于电信号与光信号之间。近端的PLC、RTU、仪表、门禁控制器或传感器先通过铜缆把串行数据、模拟量或开关量送入光端机；设备完成电/光转换，经光纤传到远端；远端光端机再恢复为原接口信号。多数透明传输型设备并不改变上层协议，因此两端的波特率、数据位、校验位、停止位、主从关系和设备地址仍应按原系统配置。

光纤带来的价值不只是距离。光链路没有铜缆地电位差形成的电流通路，对强电磁干扰、雷击感应和复杂接地环境更友好。但光纤不能替代正确的防雷、接地和电源设计；进入光端机的铜缆侧仍可能受到浪涌影响。

二、组网前先回答六个问题

1. 业务是什么？
   确认RS232、RS422、RS485、4–20mA、0–10V、开关量等接口，记录通道数和信号方向。
2. 通信关系是什么？
   是一主一从、一主多从，还是多个独立通道？透明传输不等于所有串口都能任意并接。
3. 现场有几个站点？
   两个站点通常用点对点；多个分散点集中回传，考虑多光方向汇聚设备。
4. 允许中断多久？
   普通链路故障后由人工恢复；关键业务应评估1+1备份、环网自愈或更高层冗余。
5. 光缆条件如何？
   确认单模或多模、单纤或双纤、接口类型、芯数、距离、接头和熔接点数量。
6. 环境与电源如何？
   核对温度、湿度、机柜空间、DC/AC供电、冗余电源、接地和浪涌等级。

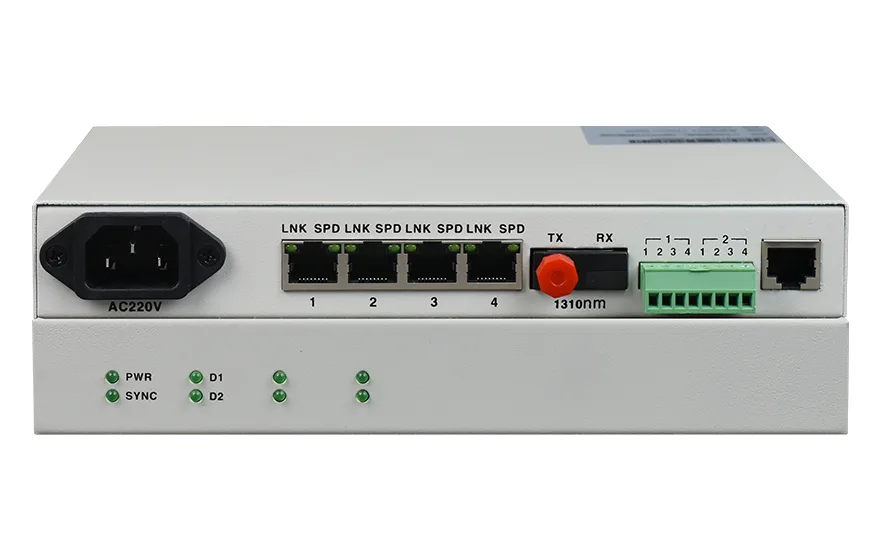

三、点对点光端机：最基础也最容易验收

点对点适合“一处控制、一处现场”的结构，例如控制室PLC读取远端流量计、收费站控制器连接远端道闸、变电站主机采集远端保护装置数据。其优点是路径清楚、故障边界明确、调试成本低。

点对点接线步骤

第1步：核对业务接口。RS232通常使用TXD、RXD和GND；RS422常见四线全双工；RS485可能是两线半双工，也可能是四线全双工。端子名称相似并不代表接法相同，必须按设备说明书确认A/B或TX±、RX±的定义。

第2步：连接本地铜缆。先断电接线，线缆屏蔽层和信号地按现场接地方案处理。RS485总线应保持干线连续，避免过长星形支线；需要终端电阻或偏置电阻时，应按总线位置和设备能力设置。

第3步：连接光纤。双纤设备通常需要一端TX接另一端RX、另一芯反向连接；单纤设备必须成对匹配波长。SC、FC、ST、LC只是连接器形式，还要同时核对单模/多模和工作波长。

第4步：上电观察指示灯。先看电源，再看光链路，最后看数据收发。若光链路不亮，应依次检查跳纤端面、TX/RX是否交叉、波长是否成对、光功率是否落在接收范围内。

第5步：短链路对测。在正式接入长距离光缆前，用短跳纤和已知正常的数据源完成收发测试，可把接口配置问题与线路问题分开。

四、1+1光纤备份：两条真正独立的光路

1+1备份设备具有两个光方向，正常时业务走主用光纤；检测到主链路故障后，设备按照自身策略切换到备用光纤。用户给出的混合光端机资料中，明确描述了主纤故障后切换到备用光纤、主纤恢复后回切，并提供断纤保持等功能。需要注意，这些指标属于具体型号，不能推断所有双光口设备都具有同样的切换时间和保持逻辑。

做好1+1备份的四个关键点

路由独立。主备光纤如果同管、同沟、同接头盒，面对挖断、火灾或机房故障时仍可能同时失效。高可靠项目应尽量做到物理路径、熔接点和配线架端口分离。

光参数一致。两条链路分别测量衰耗和接收功率，不能只验证主路。备用链路长期不承载业务，也应纳入周期巡检。

切换行为可验证。在获授权的隔离环境或维护窗口，验收时模拟拔除主纤，记录告警、切换时间、数据是否丢帧、输出状态是否保持；再恢复主纤，确认是否自动回切以及回切过程中是否产生二次扰动。

业务安全状态明确。模拟量、开关量和控制命令对断链后的要求不同。有的系统需要保持最后值，有的必须回到安全值。应把保持时间、默认输出和告警联动写进验收表。

五、光纤自愈环网：单处断纤后从另一方向绕行

光纤自愈环网适合沿线分布的多个站点，例如隧道、管廊、轨道交通、变电站间隔、油气管线和厂区生产线。控制中心连接主机，各现场站点依次连接从机；每台设备的两个光口分别接入前后相邻节点，最后一个节点再回到主机，构成完整闭环。

正常情况下，设备按照设定方向转发数据并持续检测两个光方向的链路状态。当任意一个光纤段或一个连接点发生故障时，支持自愈的设备会重建转发路径，使数据从环的另一侧绕过断点。飞畅FC2P-D/Q/R公开资料说明其支持点对点、链型、星型和冗余环网，并具有环网自愈保护能力；具体恢复时间、可接节点数和故障覆盖范围，应以订货型号及现场测试为准。

环网接线的五个步骤

第1步：规划主机和节点顺序。按物理位置编号主机、从机1、从机2直至从机N，并为每一段光缆分配唯一纤芯和标签。串口侧仍需规划主站、从站地址以及轮询关系。

第2步：逐段连接两个光口。主机光口1接从机1，从机1的另一光口接从机2，依次连接，最后由从机N回接主机光口2。任何一段漏接，都会使环网退化成链型网络。

第3步：核对光方向与参数。每一段都要满足波长配对、TX/RX方向、单模/多模和光预算要求。环网总距离不能代替分段光预算，每一跳都应单独测试接收功率。

第4步：验证正常转发。在闭环完整时逐站读取数据，检查是否存在地址冲突、重复响应、时延累积或某一方向没有建立链路。

第5步：在获授权的隔离环境或维护窗口做断纤演练。依次断开不同光纤段，确认告警出现、通信由反方向恢复、所有节点仍可访问；随后恢复光纤，观察网络是否自动回到正常状态。单处断纤可自愈并不等于双处断纤仍可通信。

六、点对多点：一个中心汇聚多个光方向

当园区、隧道、管廊、收费站或厂区内有多个分散设备需要集中回传时，可以在控制中心部署汇聚型光端机，在各现场点部署节点光端机。参考的汇聚型RS485光端机提供1–8个光方向，中心端可输出1–2路RS485，也可按版本选择其他串口接口。每个节点对应一条独立光链路，中心侧集中接入上位机或控制器。

这种结构看起来像以太网星型，但其业务逻辑取决于设备内部的串行数据汇聚方式。若多个RS485从站共享一个主站通道，必须保证地址不冲突，并评估轮询周期、总线利用率和响应超时。若各光方向要求完全隔离或同时高流量传输，应选择独立通道型设备，不能默认“8个光口”等于“8路完全独立串口”。

七、光纤链路如何计算与选择

光功率预算可以用一个简单关系理解：链路允许损耗 = 发射功率下限 − 接收灵敏度上限。实际设计还要扣除连接器损耗、熔接损耗、光纤衰减和老化余量。接收功率过低会掉链，过高也可能使接收器饱和，因此应使用光功率计实测，而不是只看链路灯。

八、从接线到验收的完整流程

1. 建立端口表：记录每台设备的型号、序列号、业务接口、光口、波长、纤芯编号和安装位置。
2. 核对供电：确认电压范围、功耗、极性、冗余电源和接地，严禁带电插拔不允许热插拔的端子。
3. 先测铜缆侧：不接光纤时核对串口电平、A/B极性、模拟量输入输出和开关量初始状态。
4. 再测光缆侧：清洁端面，测量每芯衰耗和接收功率，确认主备或各分支标签一致。
5. 短距离联调：用短跳纤验证两端设备和参数，再切换到正式光缆。
6. 业务测试：执行连续收发、满通道、断电重启、长时间稳定性和异常报文测试。
7. 在获授权的隔离环境或维护窗口，按方案进行断纤、失电与恢复测试，观察告警、切换、回切和输出安全状态。
8. 形成记录：保存接线图、参数表、光功率、测试时间、故障现象和处理结果，便于后续维护。

九、常见问题

两端光链路灯亮，为什么仍然没有数据？

链路灯只说明光层基本建立。还要检查RS232/422/485接口选择、波特率、校验位、主从关系、A/B极性、设备地址以及收发方向。可在两端分别做串口回环或使用串口分析工具定位。

双光口是否一定等于1+1自动备份？

不一定。双光口可能用于级联、环网、双向传输或独立通道。只有产品资料明确说明主备检测、切换与回切逻辑时，才能按1+1备份设计。

点对多点能否把多个RS485设备直接并在一起？

要看汇聚设备的数据转发机制和RS485主从协议。多个从站可共享总线的前提是地址唯一、只有一个主站发起查询，并且总线负载和响应时间满足要求；否则应采用独立通道。

光纤自愈环网和1+1光纤备份有什么区别？

1+1备份主要保护两点之间的一段业务链路，主、备光纤并行；自愈环网把多个节点首尾闭环，单处断纤后数据从另一个方向绕行。两者的组网对象、转发机制和故障边界不同。

光纤自愈环网能否承受两处同时断纤？

普通单环的设计目标通常是单处链路故障保护。两处同时断纤可能把部分节点隔离，不能默认仍可通信；高可靠项目应根据设备能力设计双环或更高层冗余，并在验收时逐段实施断纤测试。

传输距离是不是越远越好？

不是。应根据实际距离和光预算选择合适模块。过大的发射功率在短距离直连时可能造成接收过载，必要时需使用适配的光模块或光衰减器。

十、参考产品与适用边界

说明：文中原理图为通用原理示意，用于说明通用组网机制，不代表具体型号实物、尺寸比例或现场实测结果。端口数量、传输距离、切换时间、波长、接口、防雷等级和工作温度等参数，应以具体订货型号、说明书和现场测试为准。
