DVI光端机把适用的DVI视频信号送到光纤另一端，并在接收侧提供相应视频输出。它解决的是接口信号的远距离传输，不是把任意显示格式自动变成任意格式。选型应同时看数字或模拟接口、完整显示时序和能力协商方式。
一、DVI接口外形相似，信号未必相同
DVI是一类显示接口。DVI-D提供数字视频，DVI-I连接器可以包含数字和模拟部分；设备究竟使用哪一部分，还要看电路与说明书。只看到一个大号接口，就认定同时兼容数字显示器和VGA，是容易出错的第一步。
数字DVI通常采用TMDS传送编码后的数据。可以把它理解为按规定排好顺序的数字信息，而不是一根线上直接流动完整照片。接收设备必须识别相应电气信号、编码与时序，接口插得进去不等于能理解数据。
单链路与双链路也是DVI的接口能力区别，不是光纤单芯与双芯的区别。需要更高显示数据量时，应确认输入端、光端机和显示器是否支持同一种链路模式。不能根据光口数量反推DVI端的带宽能力。
二、光端机内部发生了什么变化

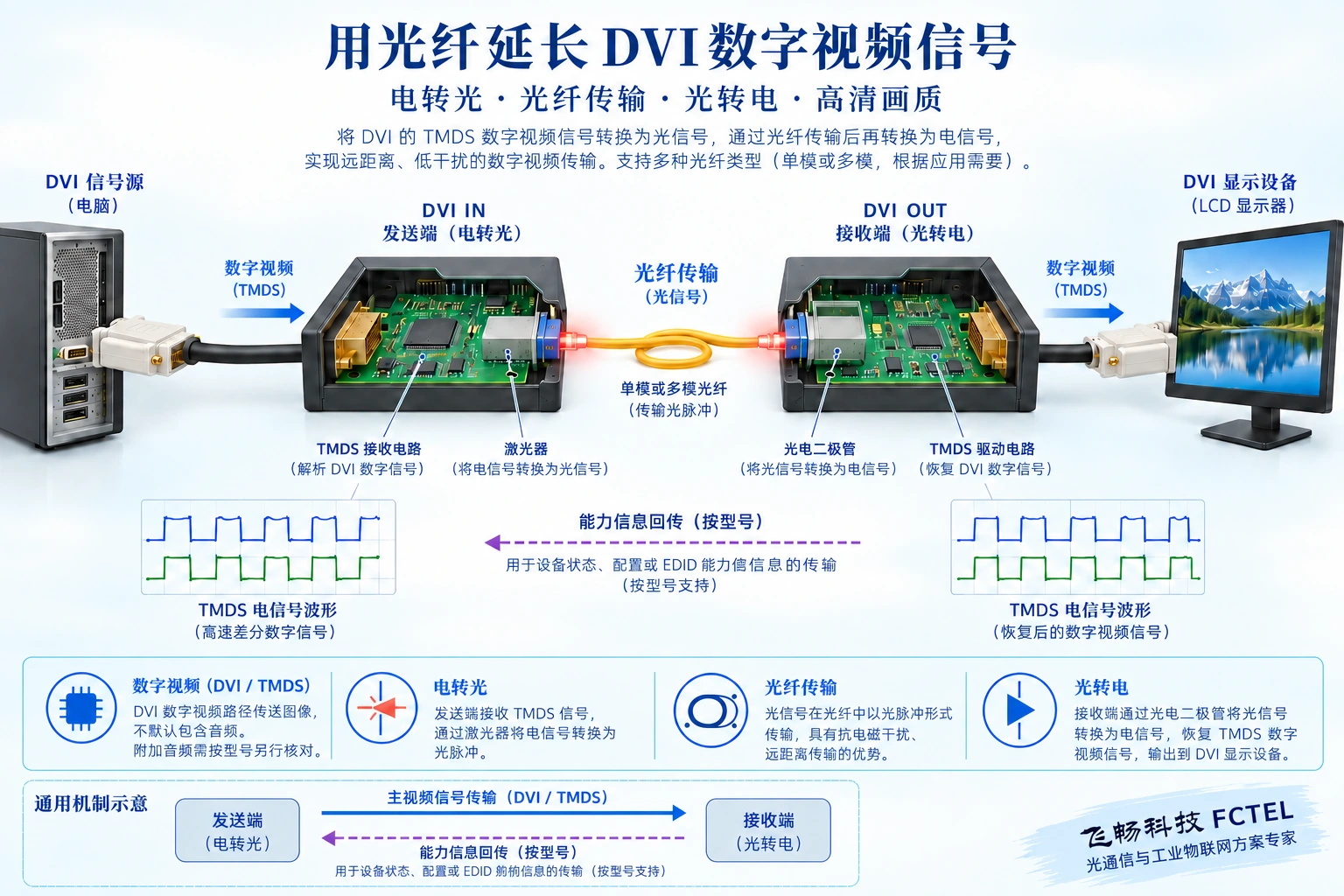

发送端接收源设备输出的数字视频，处理电路把需要传送的数据组织成适用光链路的信号，驱动光发射器。光沿光纤传播，到另一端被探测器转换成电信号，再经处理电路恢复为显示接口可以接收的输出。
这种转换需要供电，也需要发送和接收电路。一个无源插头适配器只能在已经存在相容信号的情况下改变连接形式，不能凭空完成数字采样、光发射或视频格式转换。因此光端机和转接头不是同一种器件。
光纤减少了长距离金属信号线的使用，但发送端的本地视频线、接收端的视频线及两端电源仍参与整个系统。光路状态正常，不代表本地DVI线材、源设备输出和显示器设置都正确。
三、分辨率要连同刷新率一起核对
显示格式不只有横向和纵向像素数，还包括刷新率、时序及设备支持的链路模式。同样的分辨率在不同刷新条件下，传输需求可能不同。看到“支持高清”或“支持4K”，应继续查完整格式，不能据此承诺所有同名画面都可传。
对于直接延长视频的设备，输入格式不受支持时，换成长距离光纤不会解决问题。若确实需要缩放、改刷新率或转换模拟与数字信号，需要对应处理功能，而不是把这些能力默认归给光端机。
核验时先让源设备用短视频线直接接显示器，确认这一组输出与显示能力相容。再插入成对光端机，并用已验证的跳纤测试。这个顺序可以把本来就不兼容的显示格式与新增的传输链路分开。
四、EDID是能力说明，不是视频转换器
EDID可以理解为显示器向源设备提供的能力说明。源设备据此选择适用输出，但光端机如何让这份信息返回源端，可能采用实时传递、缓存或预设方式。不同型号的处理方式必须查证。
某些设备有专门的学习或保存操作，但按键位置、供电要求和成功指示都不是通用规定。不能照抄另一款老型号的操作步骤。更换显示器后，如果缓存仍是旧能力，可能需要按对应说明重新确认。
EDID能告诉源设备显示器支持什么，不会自动将超出能力的视频转换成可显示格式。内容保护认证又是另外一件事。有画面格式支持的证据，不等于所有受保护内容都能显示，更不能以传输设备名义绕过保护要求。
五、模拟转接、声音和控制分别理解

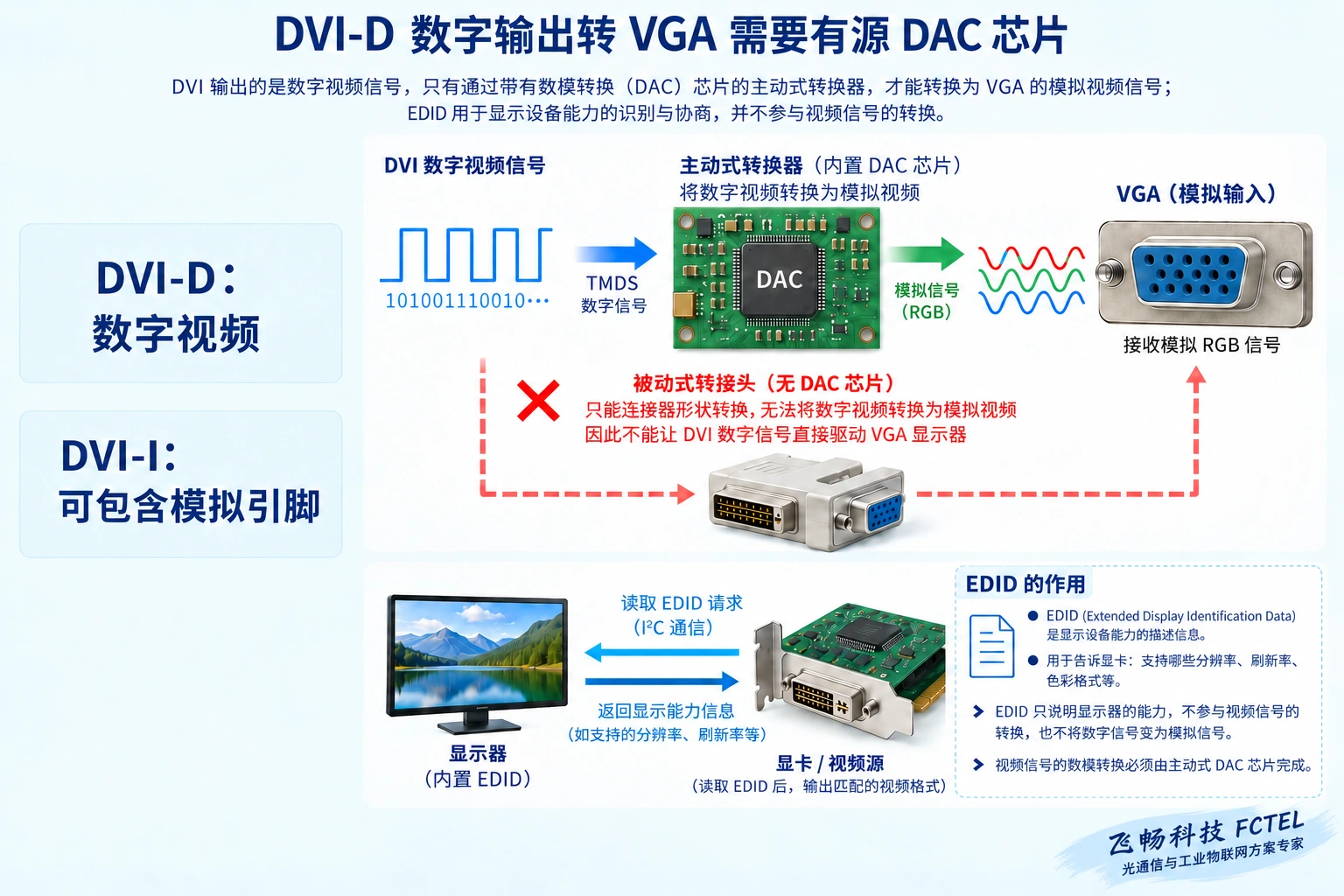

VGA传送模拟视频。DVI-I设备若确实提供相应模拟输出，适用无源转接可以利用这些引脚；DVI-D数字输出则不能靠无源插头直接变成VGA，需要相应有源转换器。产品名称写DVI并不能替代这项检查。
音频和串口也不能仅凭DVI视频端口推定存在。有的光端机另外提供音频或串行接口，借助多业务处理共用光路。这些功能需要在订购配置、接口类型和方向上明确，不能把选配能力变成所有产品的标配。
飞畅FCM-DV1-4k产品详情将DVI视频输入放在发送端，DVI输出放在接收端，并列出光接口及附加业务。这种端点分工有助于整理设备清单；实际格式、附加接口和配对条件仍应以选定配置资料核对。
六、怎样解释黑屏与间歇闪屏
黑屏时，先记录显示器是否报告无信号、源端输出格式、两端供电和光路状态。使用共同支持的已知格式测试，不要一开始同时更换分辨率、线缆和设备。能显示一个格式，只证明这项测试成立。
间歇闪屏可以与本地视频线连接、光链路余量、供电及热环境有关，应结合发生时间和替换对照判断。不得因为光口亮灯就排除全部光路问题，也不得因为重启恢复就认定显示器损坏。
比如一台工业电脑连接远端操作屏，验收应覆盖实际桌面显示、重启后协商、显示器更换及选配串口业务。最后留下源格式、配对型号、光纤规格和测试结果，下一位维护人员才知道这条链路真正验证过什么。
核验资料：飞畅DVI光端机；TI DVI/HDMI接口机制。原理示意图用于解释通用机制，不是实测图或具体型号接线图。
