HDMI光端机是什么：电光转换、显示协商与传输边界

先把要延伸的连接说清楚

电脑放在设备间，大屏位于另一栋楼，普通HDMI线不适合直接贯穿整条线路时，可以考虑匹配的HDMI光端机。典型组合是发送器、光纤和接收器：电脑接发送器的HDMI输入，接收器的HDMI输出接屏幕。它延伸的是明确支持的音视频连接，屏幕收到的仍是相应格式的HDMI信号。

HDMI是高清多媒体接口，可以传送数字视频和相应音频。光端机则承担其中一段电信号与光信号之间的转换，并处理型号规定的辅助功能。它不是会自动把普通画面变成高清画面的设备，也不是把电脑接入互联网的路由器。采购前写清源设备、显示设备、目标视频模式及距离，比只说要一对高清设备更准确。

输入本来就是数字信号，不必重新拍一次画面

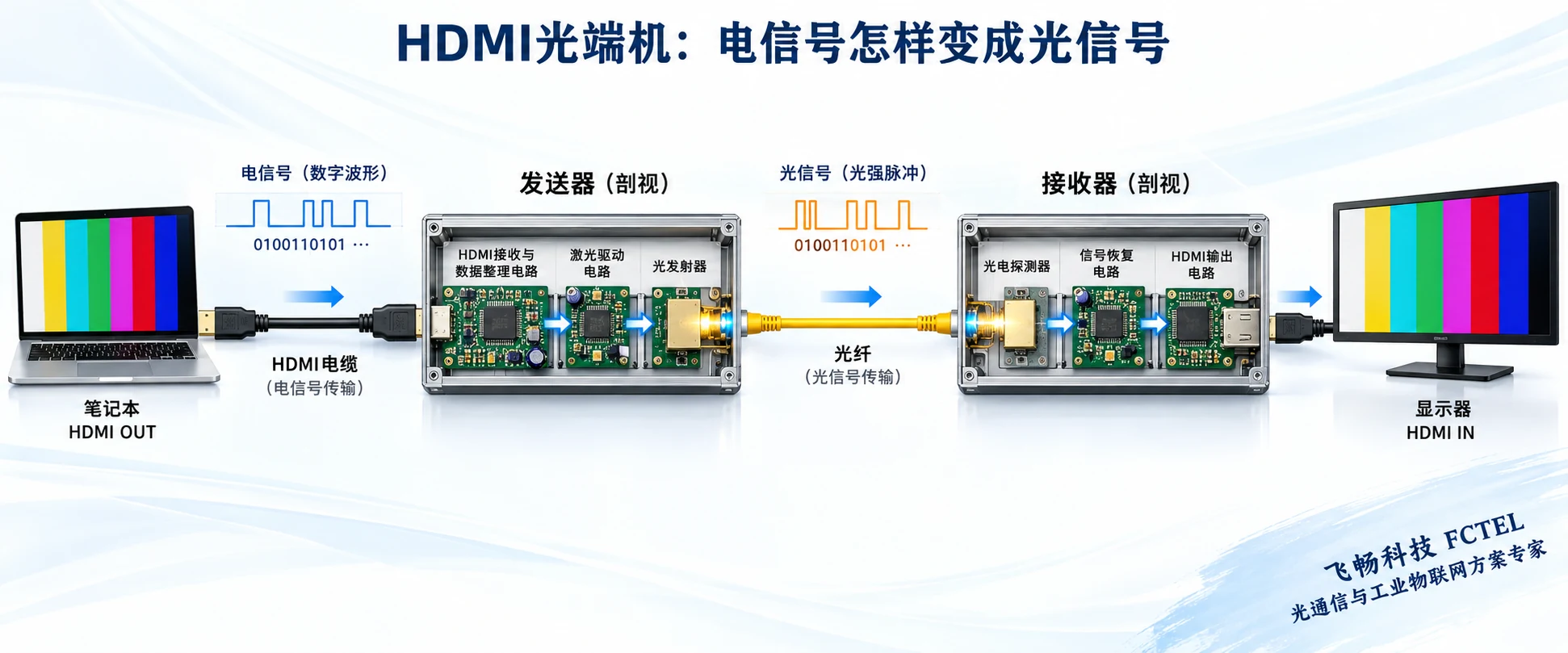

电脑已经把显示内容组织为HDMI接口上的数字信号。发送器首先取得这些信号，再按自身结构整理、编码或组织传输通道，驱动光发射器产生随数据变化的光输出。光纤把这种变化送到远端，接收器里的光电探测器将它转换为电信号，后续电路恢复数据并提供HDMI输出。具体是否聚合通道、采用哪种线路编码，由产品实现决定。

图中的波形只是帮助理解同一信息可以使用不同载体，并不是示波器实测结果。HDMI入口不应一概画成对模拟图像进行采样的模数转换器；那属于另一类信号处理任务。常见较早的HDMI接口使用TMDS传输，TMDS是一种数字信号编码与传送机制，更新的接口机制又有区别。不能由外壳上的HDMI字样推断所有设备内部电路完全相同。

光纤改善中间传输条件，能力仍由整条链路决定

光纤适合在明确的光学条件下延伸距离，纤芯不依靠金属导体承载这段视频信号，也有利于减少该段电磁耦合问题。但两端电源、HDMI铜线、连接器和电子设备仍有各自工作条件。源端已经输出错误格式，或者近端HDMI线不能稳定传送高速数据，换成更长光纤并不会替它修复。

光传输也有损耗。纤型、接头、熔接点、光模块配对及接收功率窗口都需要核对，不能把光纤描述成没有衰减。光口的外形相同，只证明机械接口可能相近，不证明内部业务和编码兼容。以太网收发器、SDI光设备与HDMI接收器各有对象，不能只因为都能插光纤就互换。

显示器怎样告诉电脑自己能显示什么

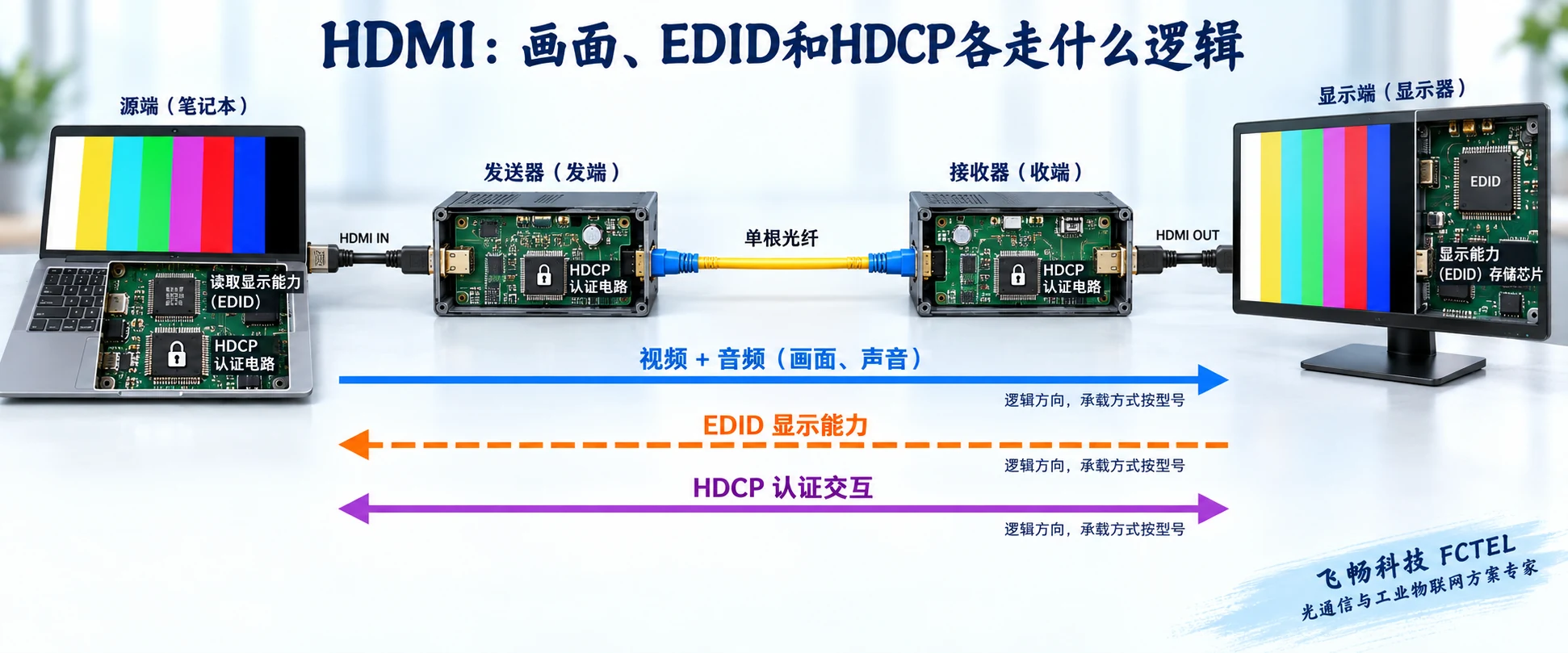

EDID可以理解为显示设备提供的能力说明，包含相应显示模式及音频等信息。源设备读取这些信息后，结合自己的设置决定输出模式。画面主要从电脑送向屏幕，而显示能力需要从屏幕一侧返回源端；两种逻辑方向不同，不代表现场一定要另拉一根光纤。延长器怎样传递控制信息，要看具体型号。

某些设备实时转发EDID，另一些可保存、学习或提供预设能力。换屏幕后若仍使用旧信息，源端可能选择新屏幕不能接收的模式。因此即插即用也需要整条组合能正确协商。没有学习或配置功能的型号，不应凭空寻找菜单，更不应随意写入来源不明的数据；先记录实际模式和设备说明中的处理方式。

HDCP与EDID不是同一件事

HDCP对应受保护数字内容的链路认证，EDID描述显示能力。桌面能够显示，不意味着某个受保护节目一定能播放；光链路建立，也不代表认证兼容已经完成。源、延长器与显示端需要符合各自支持条件。图中的双向箭头表达认证交互，不表示所有设备都具备双向视频传送。

排查时可以使用允许播放的已知信号，区分一般视频通路与实际内容的认证问题。最终仍要验证项目真正使用的内容和设备组合。处理目标是让声明支持的链路正常工作，不是通过换光纤、关闭未知选项或增加转接头绕过内容保护。产品没有明确说明支持的功能，应向厂家确认，而不能由同系列名称推导。

无压缩、无损与延迟需要分别说明

无压缩通常表示设备没有通过相应视频压缩编码来降低数据量，但仍可能组织传输数据、进行线路编码和恢复时序。无损压缩又是另一种实现方式，不能把这两个说法当成同义词。如果设备改变色度、位深或输出模式，也要明确这些条件；只看接收端有画面不能证明输入输出在每一项上完全一致。

即使不经过有损视频压缩，光传播、电路处理和显示器本身也需要时间。宣传中的视觉零延迟，不适合改写成物理上绝对没有时延；影响交互体验的是完整系统的端到端表现。需要控制台、触摸或同步要求时，按实际路径测试响应，不能用某个光器件的速率替代整套系统的结果。

用飞畅产品资料核对，而不是拼接参数

飞畅FCM-H1-4k2详情列有HDMI 2.0、4K 60Hz、EDID回传等支持项，可用于核对单路显示延伸需求。另一个FCM-H1dG1U1型号面向双向HDMI及多业务组合。两者虽都使用HDMI与光纤，输入输出条件和附加接口并不相同；应分别查看准确型号与订购版本。

例如需要USB摄像机时，不能只凭USB插口认定任意摄像机都可用；还要确认设备类别、USB速率、供电及同时运行条件。需要RS232控制时，串口通路也不会自动理解屏幕控制协议。官网字段存在不同表述时，请厂家书面确认实际交付模式，避免将不同页面的最高能力组合成一台不存在的产品。

用一个简单试验把原理变成可验收的连接

先让电脑用已知良好的短HDMI线直接接屏幕，保存目标模式和声音输出设置。再加入配套光端机及合适的短跳纤，检查相同模式能否持续工作。最后保持两端设备与设置不变，只把中间换为正式光路。这样可区分本地接口、传输设备组合与现场光缆的问题，避免一次更换多个对象后无法解释原因。

验收覆盖实际分辨率、刷新率、色彩形式、声音和允许的恢复操作，所需辅助通道也单独测试。记录型号、固件、纤芯编号、供电、协商策略与测试结果。理解这条路径后，读者应能说明：光端机在支持条件下延伸HDMI连接，电光转换、显示协商和内容认证各有任务，光纤本身不会自动提高画质或消除全部兼容限制。
