工业光纤交换机连接是否可靠，取决于端口与模块兼容、光纤收发配对、端面清洁以及线路损耗，不是把相同形状的插头插进去就一定成功。本文围绕实际接线的原理与验收讲解，不提供某个型号的后台配置命令。设备供电、接地与施工应依照对应手册和现场规范实施。
接线前先画出一条完整的数据路径
常见现场链路是终端的以太网电口接入交换机，再由交换机光口连接远端交换机或汇聚设备，最后到达服务器。终端没有光接口时，不能直接把光纤插到它的RJ45网口。光纤主要承载光信号，普通光链路也不会替现场交换机提供电源。
先把每个接口的用途写在图上：哪个电口接摄像机，哪个光口上联，哪一路电源给现场设备供电。若交换机使用SFP模块，光电转换发生在模块内；固定光口设备则按自身光接口规格核对。两端设备不必外壳完全一样，但光口标准、速率和光学条件必须能匹配。
接口相同只是核对的起点
LC、SC等名称主要描述连接器结构，单模和多模描述光纤条件，单纤与双纤描述所用纤芯数量。这几项相互有关，却不能用其中一项替代另外几项。例如两端都有LC接口，不证明一个千兆光口能够接收另一个十千兆光口的数据。

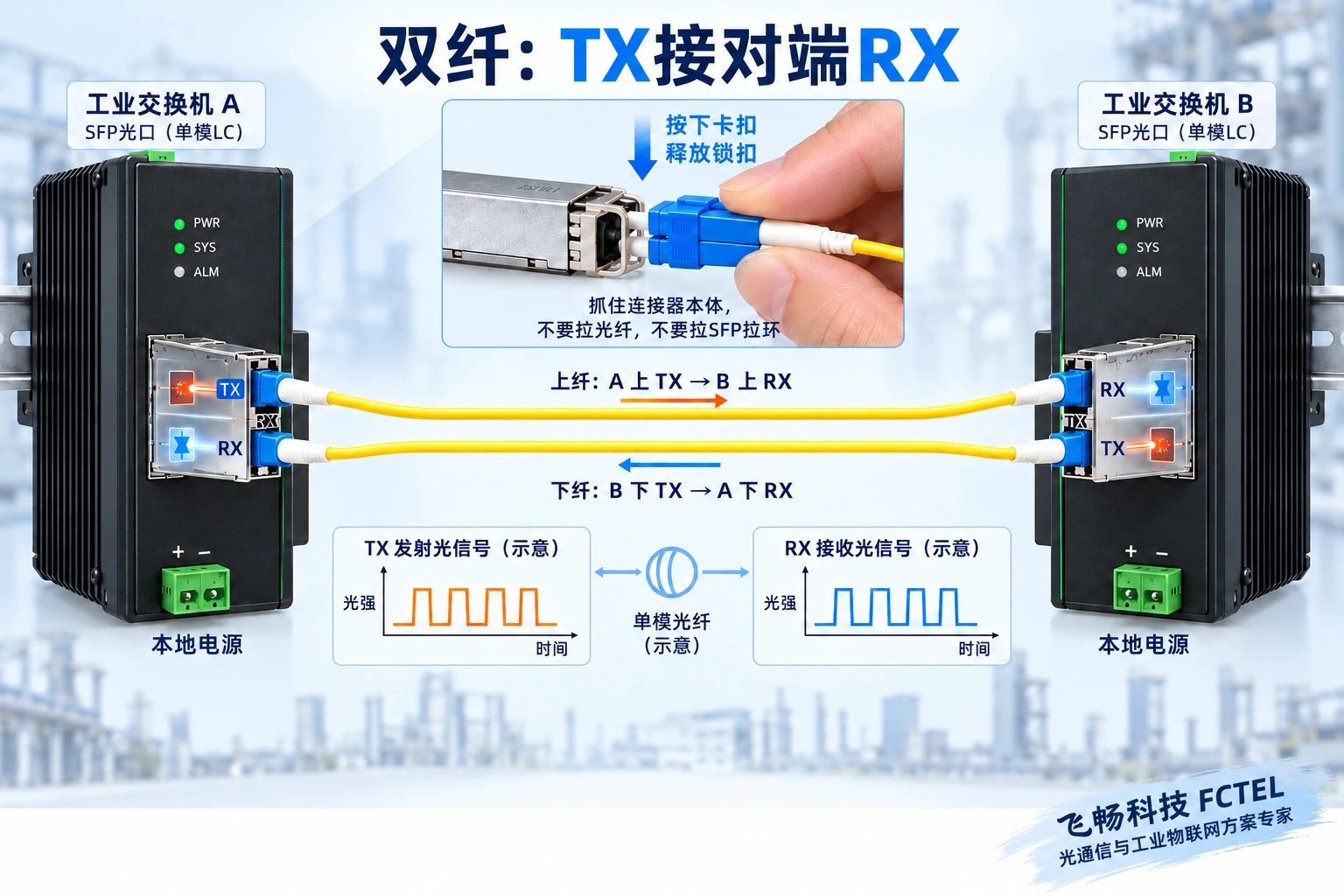

双纤链路通常要求一端TX发送口到对端RX接收口，另一根纤芯承担反向传输。单纤BiDi则核对互补的发送和接收波长，并确认两端属于兼容规格。标签上的A/B可以帮助配对，但不应跨系列只按字母组合；应把完整型号和波长写入接线记录。

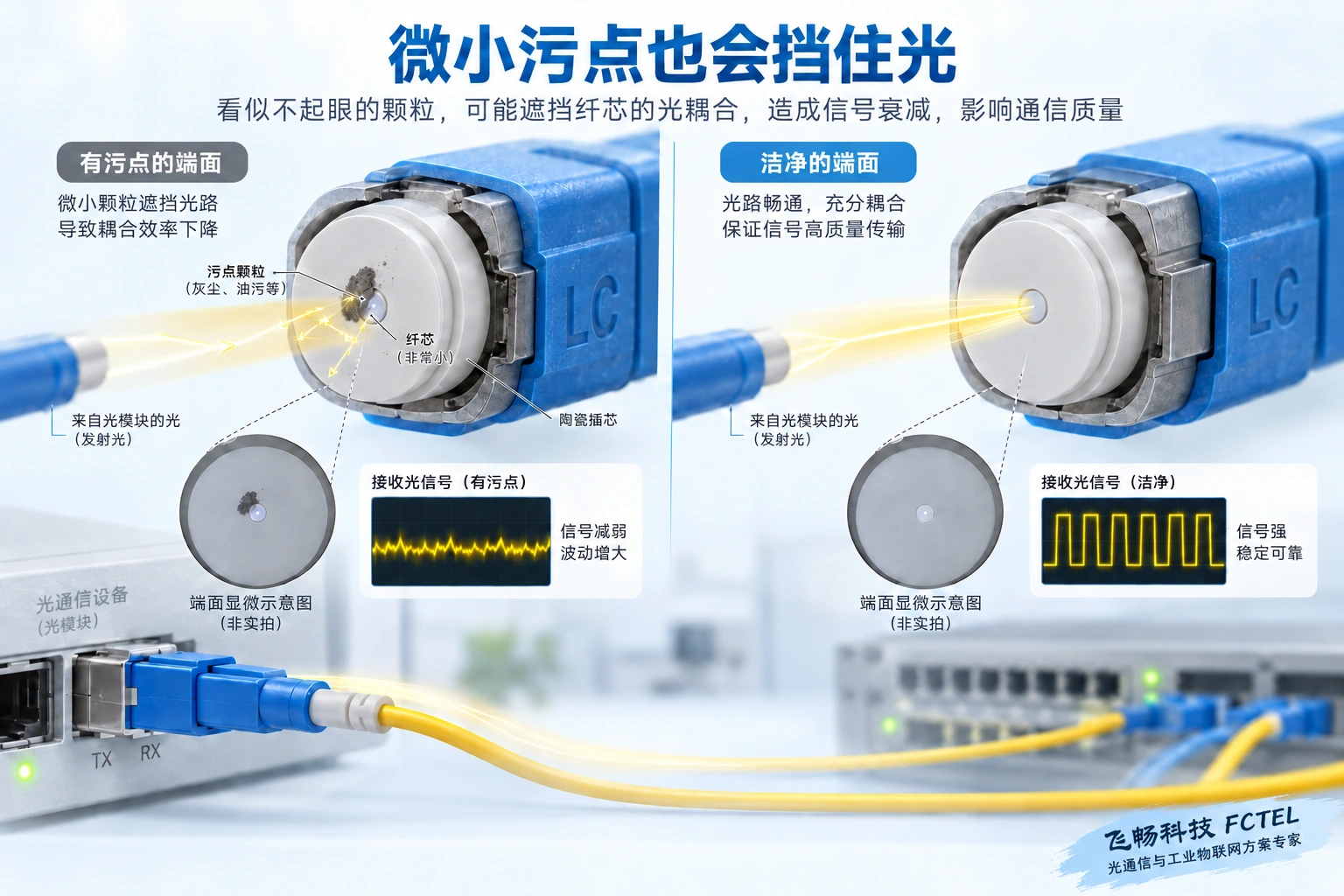

为什么小小一粒灰也值得处理
光纤把光导入很小的有效区域，连接器端面需要让两侧光路精确耦合。污染颗粒如果挡在关键位置，可能增加损耗，或者在连接时造成端面损伤。看起来干净、刚拆封或一直戴着防尘帽，都不是端面已经合格的充分证据。
正确思路是使用适用的检查工具确认端面状态，需要时采用合适的清洁方法，然后复检。不要靠衣服、手指或随意的溶剂擦拭，也不要将一次擦拭当成永久合格。具体工具、清洁剂与操作方式应服从连接器及现场规程。不要直视光口，尤其不可见波长不能靠眼睛判断是否发光。
污染不仅影响一根跳线，也可能转移到设备端口。所以发现异常时应同时考虑跳线端和设备接口。没有适合的检查条件，不宜反复插拔碰运气，更不应为了让灯亮而不断提高发射功率，光功率范围和端面状态是两类不同问题。
插拔时抓连接器，不抓模块拉环
光纤跳线的连接器和可插拔光模块是两个部件。拔出跳线时，应释放连接器自身的锁扣，按结构抓住连接器本体，不拉纤线，也不把SFP模块的拉环当成拔光纤的把手。模块拉环用于相应模块的释放机构，其具体方向与步骤按厂家安装说明执行。
先理解锁扣怎样工作，再轻柔操作，不能用蛮力解决“不好拔”。不同连接器和模块外形会有差异，因此示意图表达的是分清部件的原则，不是所有设备共用的施工动作。涉及模块拆装与带电操作时，也要核对主机说明和静电防护要求。
光预算比标注公里数更具体
发送端的光功率沿线路受到光纤衰减、连接器和熔接点损耗，到达接收端后要处于能够正确识别的范围。常见计算可以理解为发送功率减去总损耗，得到预估接收功率，再保留适当余量。发送功率和接收功率常以dBm表示，损耗以dB表示，不能把两者都当成线性瓦数直接相加。
传得远不意味着在短线路上必然更好。接收器除了灵敏度，还有过载上限，过强的光同样可能不合适。若线路很短却选用较高输出功率的远距离模块，应按两端规格核验，而不是自动认为“富余越多越安全”。光纤长度相同的两条线路，因为连接点不同，也可能有不同的实际损耗。

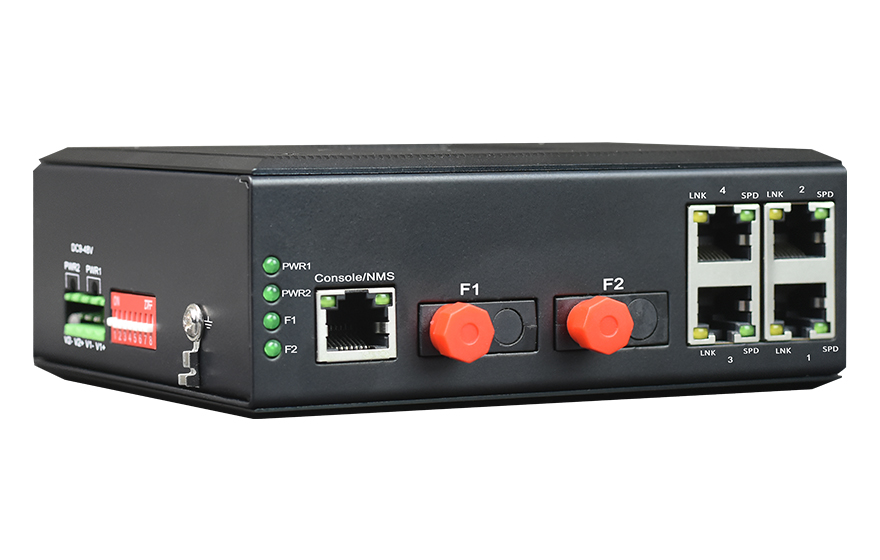

飞畅工业交换机有不同铜光口组合和安装形式，实际订购应把主机端口与配套光模块、跳纤一起确认。某系列可选某类模块，不等于同品牌所有设备都支持同样的光口速率、波长或距离。把项目条件提交给厂家核对，得到明确规格，比只报一个公里数更有效。
先建立短链路基线，再接实际线路
在允许的测试环境中，可以用已知正常、清洁且兼容的跳线建立短链路，确认两端设备和模块基本工作。随后接入实际布线，比对端口状态、接收光功率和错误计数。这样能分辨问题是在设备组合还是在线路部分，而不是同时更换全部零件。
只看到光口灯亮还不够。它通常反映某一层的连接状态，业务仍可能受到VLAN、地址、组播或应用设置影响。先确认物理链路，再核对交换转发范围及终端业务，避免把所有问题都归咎于光纤。教学示意图不提供未知型号的命令，也不会用别家配置菜单代替飞畅实际固件。
若接收功率异常，检查纤型、波长、配对方向、端面与线路损耗；若功率和链路状态正常但数据仍不稳，应进一步查看误码、丢弃、端口协商和上联负载。每一步只改变一个主要条件，并保留前后结果，排障才有证据链。
收尾时给下一位维护人员留清楚记录
把两端设备型号、模块规格、端口编号、跳纤编号和收发方向标识清楚，避免下次维护将一对纤芯误交换。布线要留出适当余量并符合最小弯曲半径要求，不压折、不使连接器持续受力。余线整理也不能为了美观把纤线紧紧绕成很小的圈。
最后在实际业务负载下验证传输与告警，记录安装位置、时间、光功率和版本信息。如果项目包含冗余路径，还应按专门的验收计划测试切换，不能通过接成环来临时“增强可靠性”。干净的端面、正确的配对、明确的预算和可追溯的记录，共同构成一条可靠光链路。
核验资料：Cisco光模块安装指南；飞畅工业交换机分类。原理示意图用于解释通用机制，不是实测图或具体型号接线图。
