工业光纤交换机的接线不能只看插头能否插进去。先区分供电、电口和光口，再核对双方速率、光模块、纤芯与业务网络。双纤通常由本端TX接对端RX，单纤则需要互补波长的匹配模块；端口亮灯以后，还要验证实际业务是否正确通过。
接线之前先画清每条线负责什么

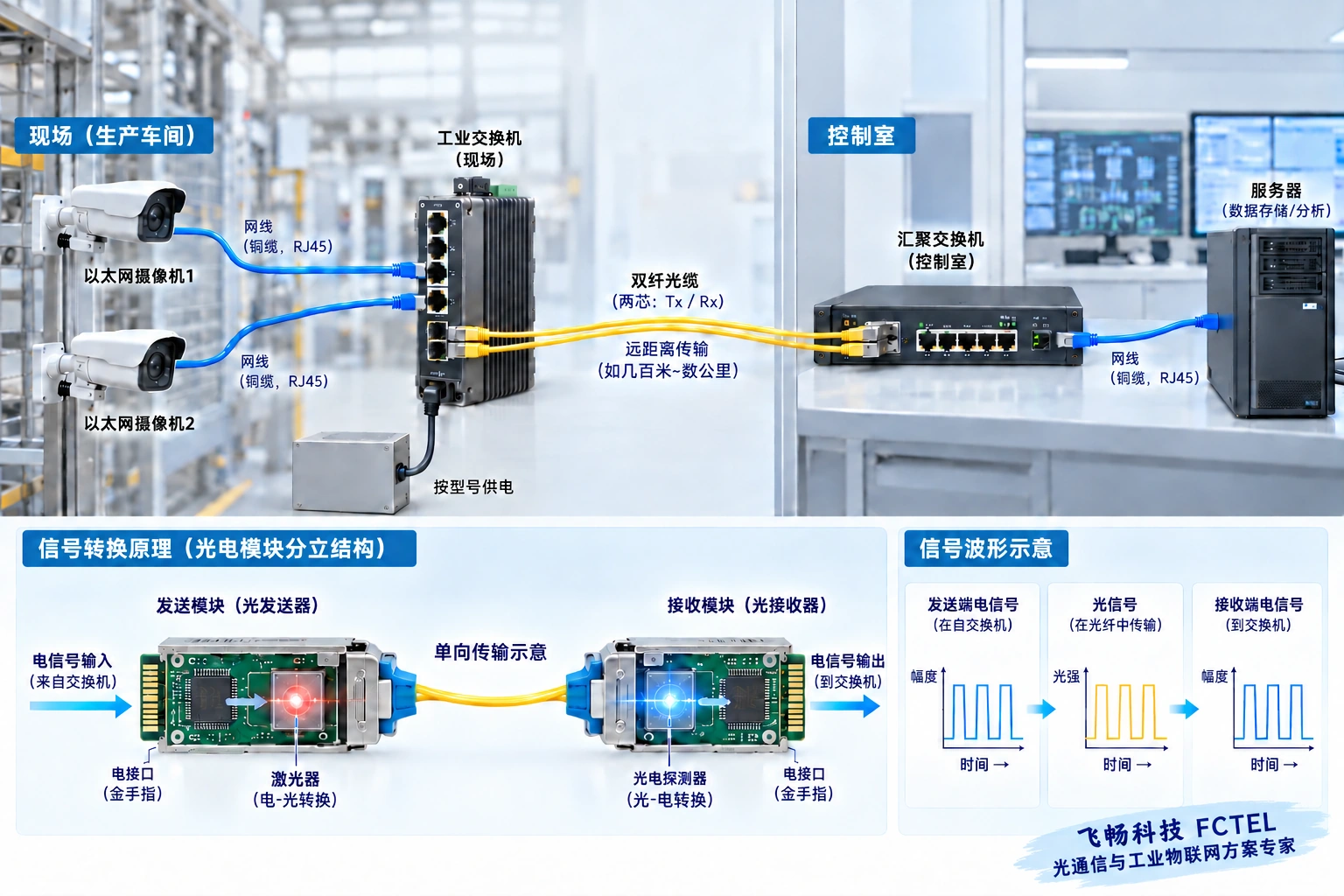

以生产线监控为例，摄像机把数据送到附近交换机，交换机通过光纤连接控制室的汇聚设备，服务器或录像机在后方接收业务。这里至少有三种线路：给设备供能的电源线，传以太网电信号的铜网线，以及传光信号的光纤。画图时分别标颜色、起止设备和接口，不能用一句“连接网络”把它们混成一种线。
某台摄像机只有RJ45以太网口，就不能直接把光纤插给它。需要先用交换机或收发器完成对应的电光转换。若接入设备采用PoE，供电通过支持的铜缆端口到达摄像机，而不是随光纤从控制室送来。现场交换机仍需要符合自身要求的本地电源；端子名称和电压按交付手册核对，不凭设备照片猜极性。
光模块在交换机里面做什么
可插拔SFP模块把设备里的电数据变成光信号，再由接收侧把光信号转回电数据。它像传输介质的接口适配部分，而不是独立路由器。交换机仍负责帧转发和相关管理，模块则决定相应的光接口条件。插槽能容纳模块只是第一步，设备是否支持它的速率、编码和管理信息同样重要。
模块上写的单模、多模、波长和距离描述对应特定条件。多模和单模光纤结构不同，不能因为接口都是LC就任意替换。千兆插槽也不会因换上万兆模块自动变成万兆。选型记录里应包括交换机型号及固件、两端模块完整型号、发射和接收波长、光纤类型，以及需要的实际传输业务，避免只记“一个千兆光口”。
双纤和单纤为什么接法不同

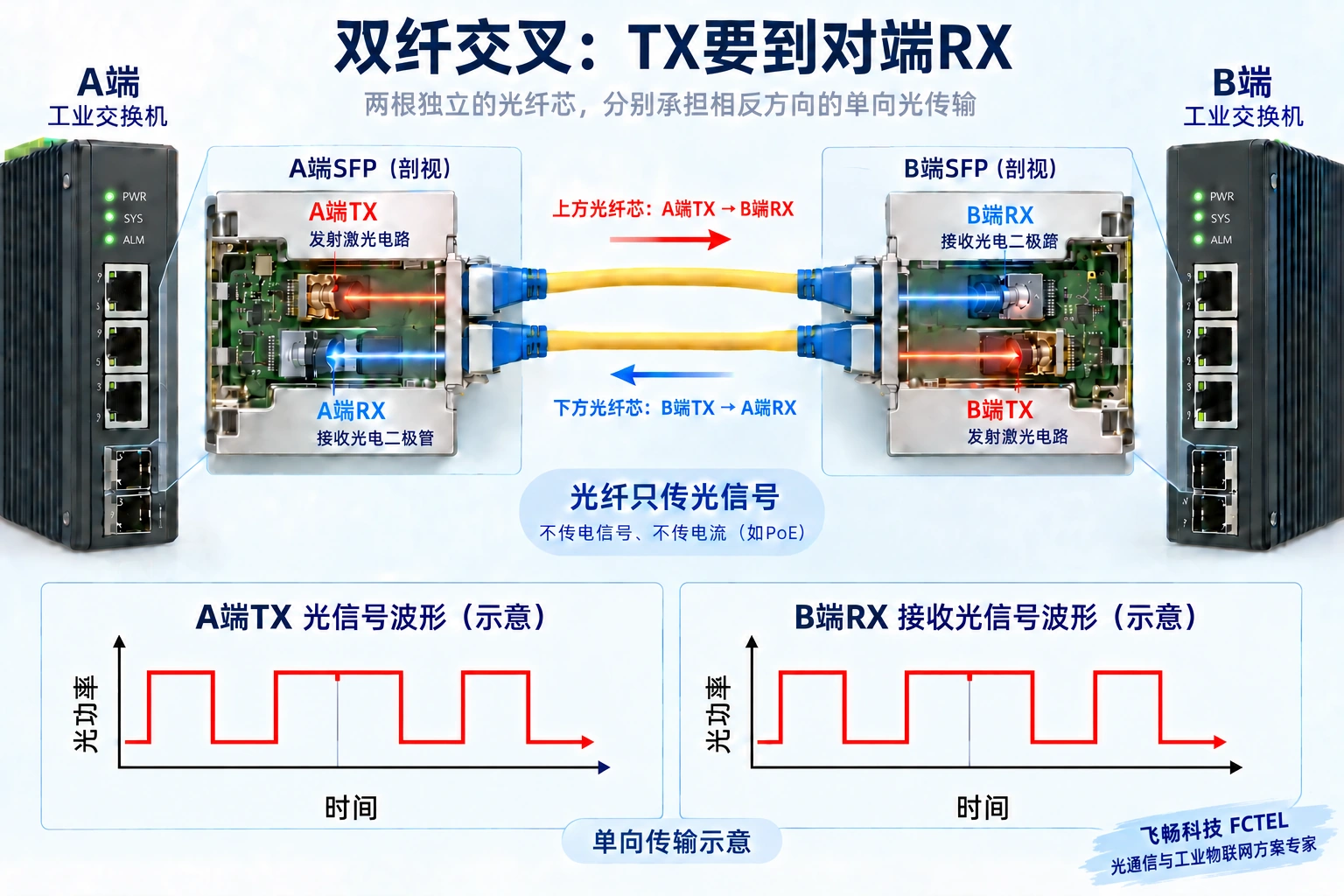

双纤模块通常有独立发射和接收光口。A端发出的光要送到B端接收口，B端发出的光经另一根纤芯回到A端接收口。把两个发射口相连，就相当于两个人都在说话却没有人听；这个比喻只解释方向，不表示光纤能像声音那样在任意接口自动混合。两芯跳线中也可能经过配线架交叉，要追踪完整路径。
单纤BiDi模块把两种不同波长放在一根纤芯上，内部用波分器分开收发。例如一端发1310nm、收1490nm，对端需相应地发1490nm、收1310nm。这只是一个配对例子，不是所有型号的固定波长。不能凭A/B字样或拉环颜色保证匹配，要看完整的收发规格、业务速率和接收能力。所谓单纤也不表示单方向通信。
光路距离要用损耗来检查
光经过光纤、接头和配线架会逐步减弱。接收功率必须高于灵敏度要求，同时不能超过过载上限；太弱难以判断，太强也可能造成接收异常。公里标签只描述特定条件下的规格，不包含任意现场接头和弯曲造成的额外损耗。两端设备都写同一公里数，也不能取代对实际链路的测量。
清洁、检查和测量要用适合光接口的工具。不要用肉眼看发光口，不拿普通显微镜观察可能带光的端面。连接器外形相同还可能端面研磨不同，不能强行拼接。清洁后按要求检查，再连接；弯曲半径、拉力和固定方式遵循线缆要求，避免用扎带过紧压住跳线。长距离模块做短链路测试前，还要确认是否需要适当衰减。
用一个星形现场建立清楚的基线
假设两条生产线各有一台现场交换机，分别用独立光纤链路接到控制室。这是一个便于定位的星形关系：现场铜口接终端，光口接汇聚设备。先单独验证第一条链路，再验证第二条，最后增加计划负载。若后面要增加冗余连线，不应直接把现有端口再连成环，必须先确认网络设计和协议配置。
飞畅4路千兆电口加2路千兆光口的管理型工业交换机，提供了铜缆接入和光纤汇聚的组合，并在详情中列出可选光接口及STP/RSTP能力。选它时仍要按实际版本确定SFP或固定光口配置、模块及电源条件。支持环网协议不证明每种混合网络都兼容，更不意味着普通接线操作会自动生成经过验收的冗余方案。
亮灯之后还差哪些检查
链路灯主要反映某一层连接状态，不会替用户确认IP地址、VLAN或上层应用。先观察端口速率、链路稳定性和错误计数，再检查终端是否处于预期网络范围。若已有网管配置，确认接入端口的VLAN属性与汇聚连接相符，但不要在不了解现有业务时试改参数。保存配置、端口用途和授权维护范围，才能安全定位。
测试时以真实业务为准，例如持续观察摄像机画面、服务器数据及多终端同时运行情况。Ping能够回应，只证明那次网络探测有回应，不等于视频无丢帧或高负载不出错。遇到问题可用已知兼容的短线和模块做受控替换，每次只改变一项，并记录前后状态。短线仍不通也不能直接断言交换机坏了，速率、模块和配置仍可能不匹配。
把连接图变成可维护的记录
验收后的图应写清设备位置、端口编号、纤芯去向、模块型号、供电来源及测试日期。给跳线和配线架两端贴一致标签，比只在交换机旁贴一个“光口”更有用。需要改动时先核对正在承载哪些业务，并留出回退路径；备份链路是否真的能接替，也要在授权窗口验证。
正确接线的目的不是让所有灯亮起来，而是让每一段连接都符合物理条件，让数据沿预期路径到达终端。按照供电、介质、链路、网络和业务逐层检查，小白也能知道自己现在查的是哪一件事，而不是反复插拔同一根光纤碰运气。
两光口不等于一个端口的一发一收插孔
两光口设备通常指两个光业务端口；双纤模块上的TX与RX插孔则属于同一业务端口的发送与接收方向。两个端口可以各接一个对端，但如果同时组成闭合二层网络，就需要正确的保护协议与配置，不能认为多接一根光纤便自动形成无环备用链路。实际单双纤、波长和接收范围仍按两端模块核对。
光纤清洁、接口配对和接线确认应在安全条件下进行，不直视发光端口。指示灯名称与颜色按型号手册解释，不能统一套用绿色正常、红色故障。验收需要同时检查光功率或模块状态、端口错误计数与真实业务。内部电光转换图仅表示发送端到接收端的单向过程，不用这张局部示意推断完整双向链路的纤芯数量。
核验资料：Cisco模块安装说明；飞畅4电2光交换机。原理示意图为通用原理示意，解释通用机制，不是实测图或具体型号接线图。
原理图为通用机制示意，非产品实测或型号剖面照片。接口、协议、保护与供电能力须按实际型号核对。
