HDMI切换器怎样判断兼容：完整格式、EDID与HDCP逐项核对

兼容要回答同一个目标能否通过

两台电脑需要轮流使用一块显示屏，HDMI切换器可以在多路输入中选择一条送到输出。设备能插进去，不代表项目需要的分辨率、刷新率、声音和内容保护都能工作。判断兼容要把源设备、切换器、线缆和显示器放在同一条路径上，确认这组设备共同支持的目标，而不是只比较外壳上的版本数字。

旧源设备与新显示器，或新源设备与旧切换器，并非一概无法相接。能否在某个共同支持的模式下运行，需要核对具体能力并测试。切换器一般也不会无条件把不支持的格式自动降级。先明确需要什么，才能判断实际工作模式满足项目，还是只是为了排障临时降低了要求。

切换、分配和矩阵的任务不同

常见多进一出切换器选择某一路输入，输出到一个显示端；分配器把适用的一路信号送到多个输出；矩阵则允许多个输入与多个输出按能力形成不同对应关系。名称有时混用，采购时应填写输入数量、输出数量，以及每个显示端要看相同还是不同内容。不能由一个多进一出的盒子推导出多屏同时独立显示。

若还要求多画面拼接、画中画或升频处理，需要设备明确提供相应功能。单纯选择通路不是把两幅画面相加，也不等于重新制作视频。需要无缝切换时，更要询问具体格式、同步和处理条件，不能将高速选择芯片的一次切换时间当作完整显示系统恢复图像的时间。

内部怎样选择信号：主通路和控制分别处理

以较早的TMDS方式为教学例子，HDMI入口存在高速差分信号通道。切换电路选择对应输入，再由输出电路把适用信号送到显示器。均衡等处理可以帮助满足规定的信号条件，但不等于任意长线都可修复。不同机型也可能使用接收、处理和重新发送架构，不能从外观推断具体芯片。

HDMI除了视频主通路，还涉及DDC通信和HPD状态。DDC是交换显示能力等信息的通信通道，HPD用于向源提供热插拔相关状态。TI的TMDS442资料显示，一种切换实现会同时管理相应视频、DDC和HPD通路。这个例子说明选路不只是转一根视频线；芯片能力不等于任何飞畅整机规格，也不是所有新接口机制的内部图。

EDID影响源选择，但不是格式转换器

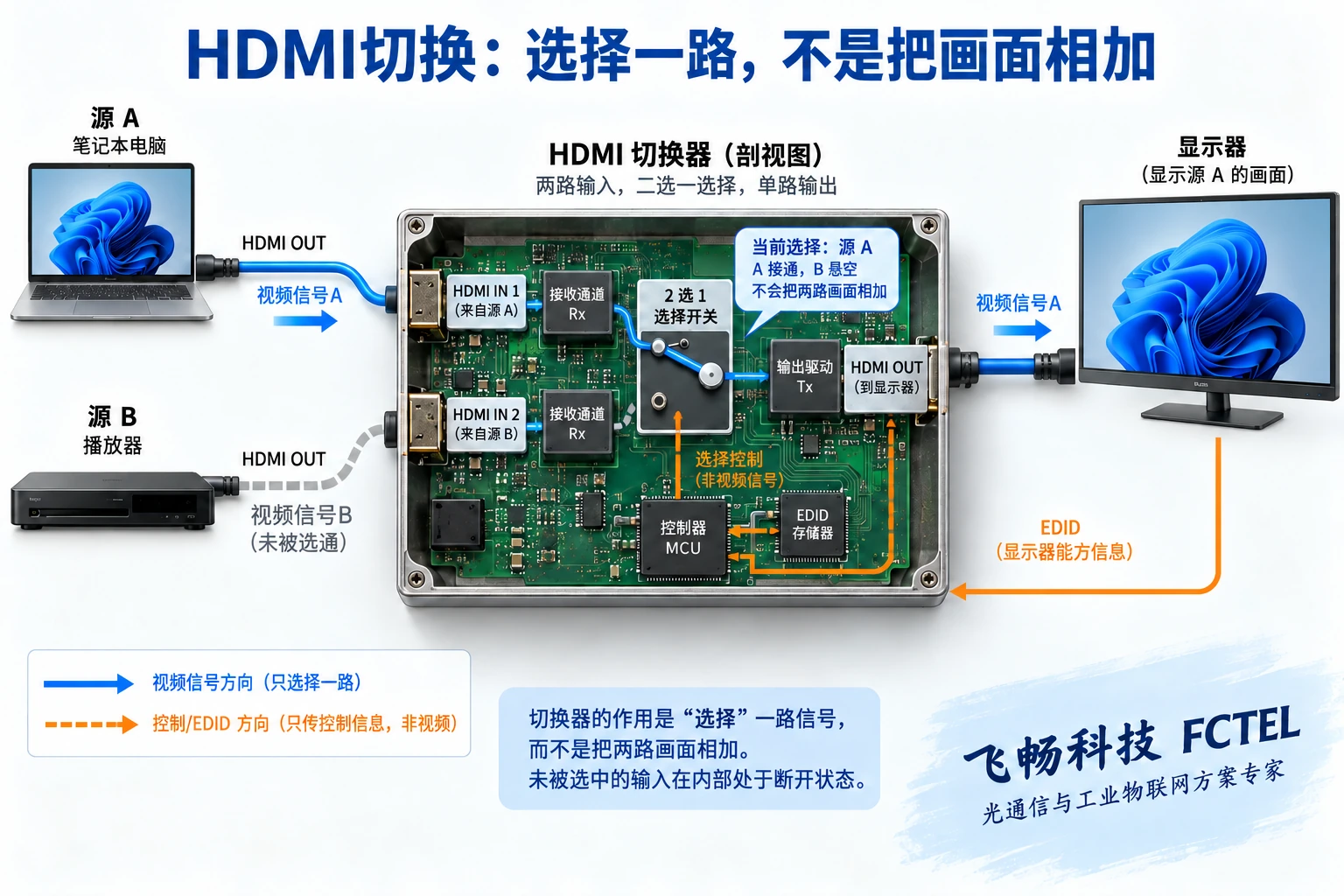

EDID是显示器提供的能力说明，包含相应显示和音频条件。源设备读取后，结合自身设置决定输出。切换器可能转发能力信息，也可能保存、提供预设或按说明管理不同显示条件。图中的橙色箭头从显示侧返回源侧，表示逻辑信息方向，不能与正向视频混成同一任务。

更换输入或显示器后，能力读取与状态变化可能使源重新协商；某些系统因此短暂黑屏。切换器保持EDID或提供预设，也不自动意味着具备缩放、色彩转换或全格式输出。写入一种显示器不能接收的能力，可能让源输出错误模式。确认当前策略，按手册操作，不能靠不断学习未知数据来解决兼容问题。

版本数字不能替代完整视频格式

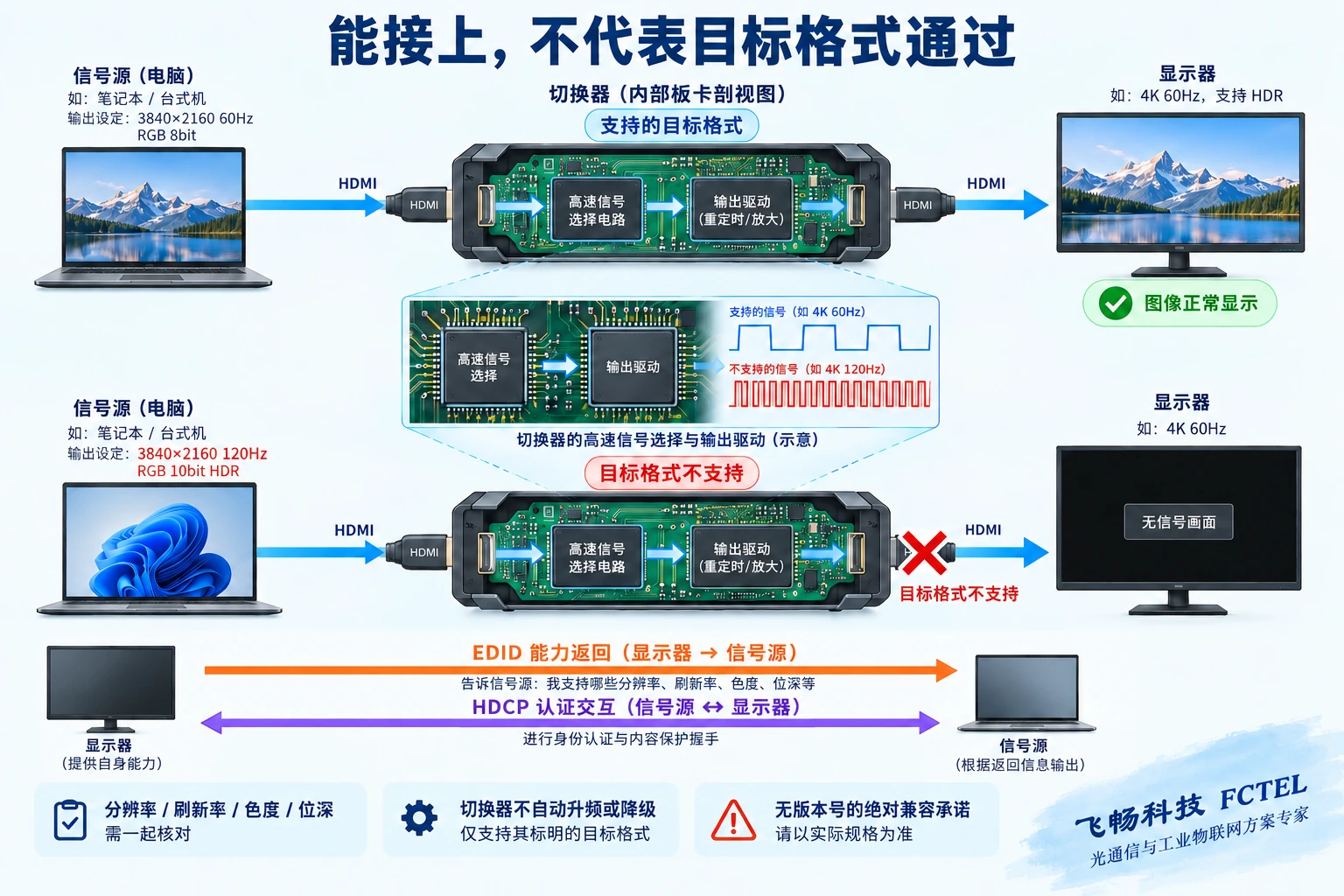

HDMI规格演进定义了不同功能，但具体产品实现要查清。应核对准确分辨率、刷新率、色度、位深及所需特性，区分输入允许与输出保持的条件。相同4K字样不证明4K30和4K60都支持，某种色彩条件下可用也不证明所有组合可用。需要较新的传输机制时，还要确认每一段设备和线缆明确支持。

限制可能来自切换器、某段线缆或显示端，不能简单称为整条链路自动按最旧版本运行。源能否重新选择模式也受其实现和设置影响。HDMI官方按正式类别命名线缆，使用适合所需能力、长度与安装条件的合格线缆，比购买所谓某版本线更可靠。不能仅靠插头材质或线粗推断带宽。

HDCP与音频要独立确认

HDCP涉及适用受保护内容的链路认证，EDID说明显示能力，两者不能互相代替。切换器在其中的角色和支持条件需要准确资料。普通电脑桌面正常，某个节目黑屏时，不应直接判定光路或线缆损坏；保存播放条件，核对源、切换器和显示端的合法支持组合，不把绕过保护作为一般排障办法。

声音也要确认源输出选择、切换器支持格式以及接收端的播放能力。有画面无声音可能是音频设置或能力不匹配，而非一定是切换器损坏。CEC设备控制、ARC或eARC音频回传等额外功能需逐项核对方向，不能因为HDMI插口存在就默认全部可用。需要独立音频解嵌时，应选择明确支持的对象。

加入光端机时，每一段都要成立

切换器与光端机可以出现在同一套显示方案中，但选路和延长是不同任务。光端机内部能力、EDID传递方式与切换器策略可能共同影响源端输出，因此应保存每一段的型号和设置。两台设备分别支持某个最高规格，不证明串接后所有条件仍可同时成立。

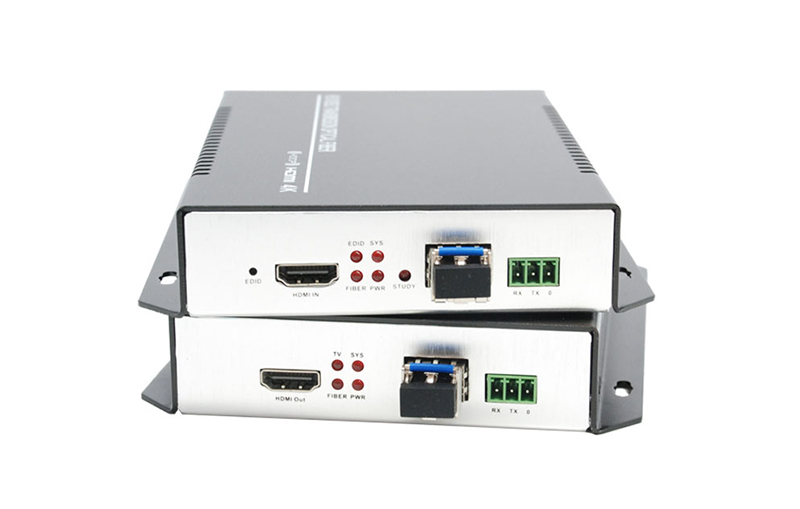

飞畅FCM-H1-4k2产品页列有HDMI光传输和EDID回传等功能，可作为其延长段的核对依据；这些能力不能被改写成该设备具备多输入矩阵或无缝切换。当前核验未取得可支撑独立飞畅切换器承诺的准确型号资料，切换设备应另索取输入输出、处理能力及支持表，不拼接不同产品的参数。

用两台源建立可复现的测试

假设会议室有两台电脑与一台屏幕，先让每台电脑分别用短线直连屏幕，在双方明确支持的模式下测试画面、声音和实际应用。随后加入切换器，用相同设备与线缆逐路测试，再测试切换和恢复。若正式方案还有光传输或长线，将它们逐段加入，记录在哪一步产生异常。

某一路正常不能证明另一台源支持同样的输出条件。先用共同支持模式建立基线，再逐项恢复目标设置，保存每一次变化。若只在高规格或某类内容下失败，应分别检查带宽、时序、协商和认证。不要同时换电脑、改色彩、换线和学习EDID，否则恢复后也难以解释原因。

采购和验收写清允许变化

采购表注明输入输出数量、实际源和显示端、完整视频模式、音频、内容保护及需要的控制功能。要求厂家说明有无处理与格式变化，以及切换期间的实际表现。希望所有输入保持同一输出格式时，需要设备确有相应处理能力；不能仅用支持新版本四个字替代确认。

验收覆盖每路输入、约定模式、动态图像、声音、计划中的内容和允许的开关机恢复。记录切换次数、操作顺序、出现黑屏或失声的条件及最终配置，既保留成功结果也保留限制。兼容的结论应针对已经验证的一组设备与目标，不扩大为所有旧设备或未来格式都能互通。
