光端机故障要沿着“供电—输入信号—光链路—输出信号—业务控制”逐段定位。无图像、图像异常和云台不能控制不是同一个故障；先确认设备承载的是模拟视频、SDI、网络视频还是其他业务，再选择对应测试工具，不能把一组固定灯态或光功率数值套到所有型号。
先把“哪里不正常”描述准确
记录异常通道、发生时间、是否所有通道同时异常，以及断电后是否暂时恢复。所有视频和控制一起中断，优先关注两端共用的电源、光路与设备；只有一路视频异常，则先查该路摄像机、视频线和输入输出端口。这是缩小范围的方法，不是未经测试就判定设备损坏。
还要分清信号制式：BNC只是连接器外形，里面可能是模拟复合视频或SDI；RJ45通常用于以太网，也可能被专用设备用于其他接口。端口名称、设备型号和说明书共同决定接法，外形能插进去并不代表业务兼容。
没有图像：从最容易验证的输入开始
先用已知正常的显示或测试设备，在允许的测试条件下确认摄像机确实输出所需信号。如果输入端本来就没有视频，换光纤并不能解决。然后检查发射端与接收端角色、输入输出方向以及视频制式和速率；有些设备是固定单向传输，有些是双向或多业务，必须按型号核对。
测量两端供电电压并核对极性、允许输入范围和连接可靠性。电源指示灯亮只说明某部分电路有电，不足以排除负载下电压跌落。更换电源对测时，应使用规格匹配、已知正常的电源，并在安全操作条件下进行。
光路排查不是“看到红光就合格”

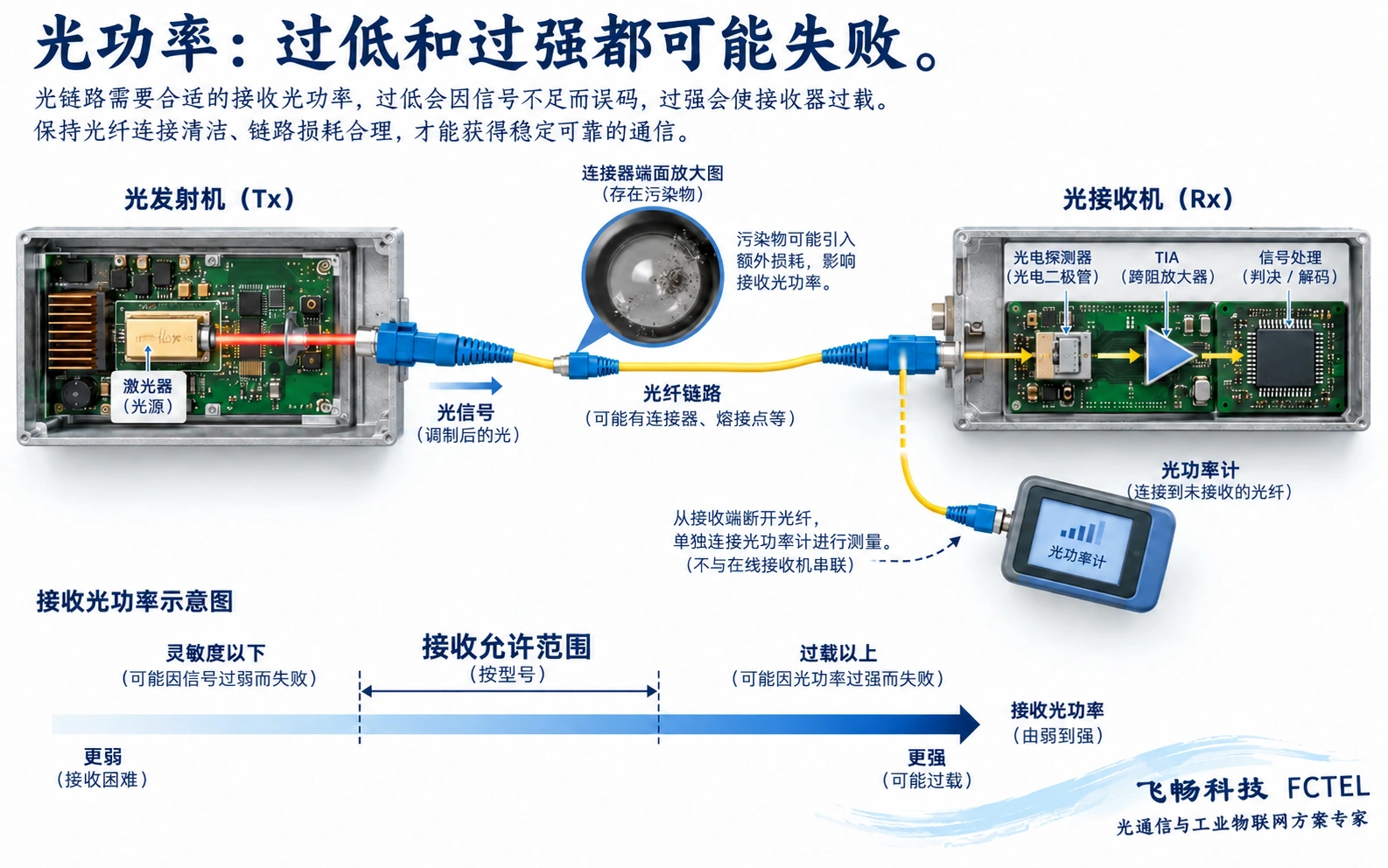

可见光故障定位工具只能辅助找通断、明显弯折和连接问题，不能代替接收功率测量。接收光功率以dBm表示，链路损耗以dB表示；应把测量值与该型号的接收灵敏度、过载上限和工程余量一起比较。距离很短也可能因连接器污染而失败，功率过强同样不是越好。
连接前检查端面，按规范清洁后再复查；不要用手触碰端面，也不要把普通纸巾或不合适的液体当作通用清洁方法。测量工具要设置合适波长并匹配适配器。不得直视光口或光纤端面，检测显微镜也应按安全说明使用。
有视频却不能控制：检查独立的数据通道
视频正常说明相应视频路径基本成立，不等于RS485控制通道也正常。核对控制器和云台协议、地址、波特率、校验方式，以及光端机的数据方向和端子定义。不同厂家对A/B的命名可能不同，应按说明书定义匹配，不凭“A一定是正极”判断。
RS485主要是差分电气接口，不自动规定云台命令。布线应结合总线拓扑、终端匹配、偏置和设备共模范围设计。用万用表看到A/B之间某个静态电压，不能直接证明数据报文正确；必要时采用串口日志、协议分析或合适的示波测试。
花屏、断续与间歇故障怎样留证据
视频断续可能与输入线质量、制式不匹配、光链路余量、供电波动或接口故障有关。先用短距离、已知正常线缆建立基准，再一次只替换一个因素。记录替换前后的现象，而不是连续更换多件设备后丢失故障来源。
若异常与电机启停或雷雨相伴，应检查供电、铜缆引入的瞬态干扰、接地和保护措施。光纤本体不形成金属导电通路，但电源线与业务铜线仍可能引入干扰；不能因此宣称整机天然免雷击。涉及强电、防雷与接地整改应由具备资质的人员处理。
恢复后做持续业务测试，并验证每路视频、双向控制和断电恢复。把型号、拓扑、光功率、供电、异常时间与处理记录交接给维护人员，下次同类问题就能与正常基准比较。故障没有复现时应说明观察条件，不把一次恢复当作永久解决。
参考：Fluke Networks：光纤端面清洁与检测。正式验收还需采用对应设备的接口规范和测试要求。
为什么“有光”仍可能没有画面

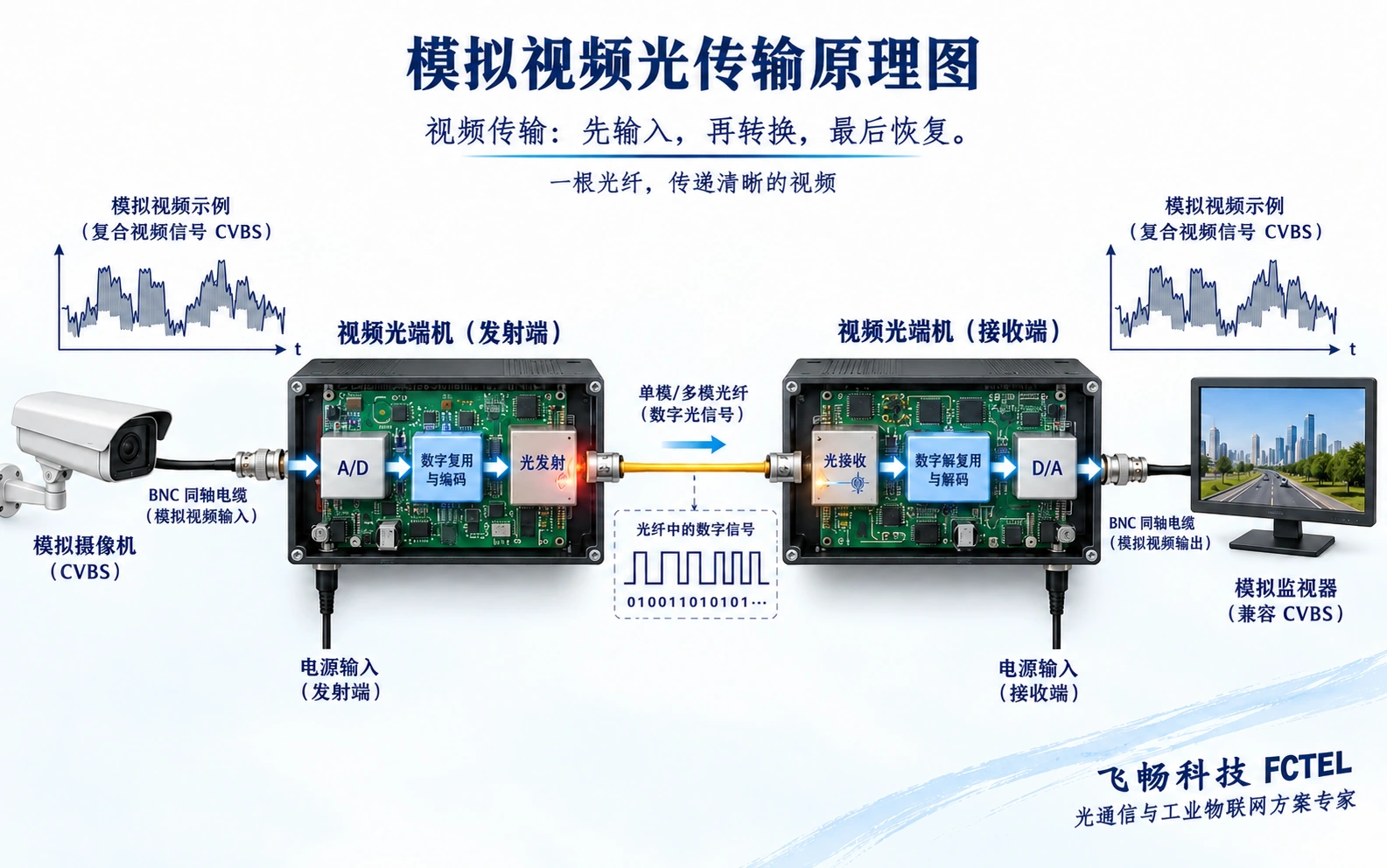

以模拟复合视频的数字光传输为例，摄像机先产生连续变化的电压信号，发射端按时间采样并编码，复用后交给光发射器。接收端把光变回电信号，完成同步和解复用，再恢复视频输出。这条路径包含输入、转换、链路和恢复几个环节。光功率计看到的只是到达测量点的光能量，不能判断视频制式正确、同步已建立或输出通道接对。
SDI本来就是数字串行视频，需要兼容的均衡、时钟恢复和接口处理；网络摄像机则涉及以太网、地址、流媒体与解码。它们不能共用模拟视频的“雪花判断法”。因此看到黑屏时先确认业务对象，再选择测试工具。万用表可以在允许条件下测供电，不能仅凭视频线上的一个静态电压证明视频有效。
间歇噪点与控制失灵怎样分开验证
若白天正常、夜间异常，先记录摄像机补光开启时间、电源负载和异常范围，不急着认定是光缆长度造成的。若电机动作时失控而画面仍在，优先记录铜线控制路径和电源侧的变化。若画面与控制同时中断，才进一步观察它们共用的供电和光路。相关现象只能决定测试顺序，不能直接代替故障证据。
做一个批准的短链路测试：保持两端设备、配置和兼容视频源不变，只把现场光路换成已知正常、功率条件合适的测试链路。如果故障消失，再分段检查跳线、端面、配线架和主干；若故障仍在，再逐一替换输入线、供电或设备。短跳线也要核对过载风险，不给所有型号套同一个衰减器。
对应飞畅产品时核对接口清单
飞畅FCV-V4T/R四路综合复用视频光端机资料列出视频及数据状态指示和可选多业务配置。维护时应把实际订购的接口列清楚，再逐路验收；产品系列可选某业务，不等于现场每台机器都装有相应接口。具体电源版本、视频格式和光口配对仍要依据交付资料。
资料说明：配图为通用原理示意，不是具体产品实物剖面、现场实测或认证证明。接口、电源、固件和安全条件以实际型号手册为准；强电、带电测量、防雷及接地整改交由具备资质的人员处理。
