光端机上的接口承担不同业务，可能是视频、音频、串口、以太网或E1。连接器只是其中一层信息：同样BNC可能服务不同信号，RJ45也不总是普通网络口。选择和排查时，应从设备标签与说明确认完整接口定义，再核对两端信号及传输配置。

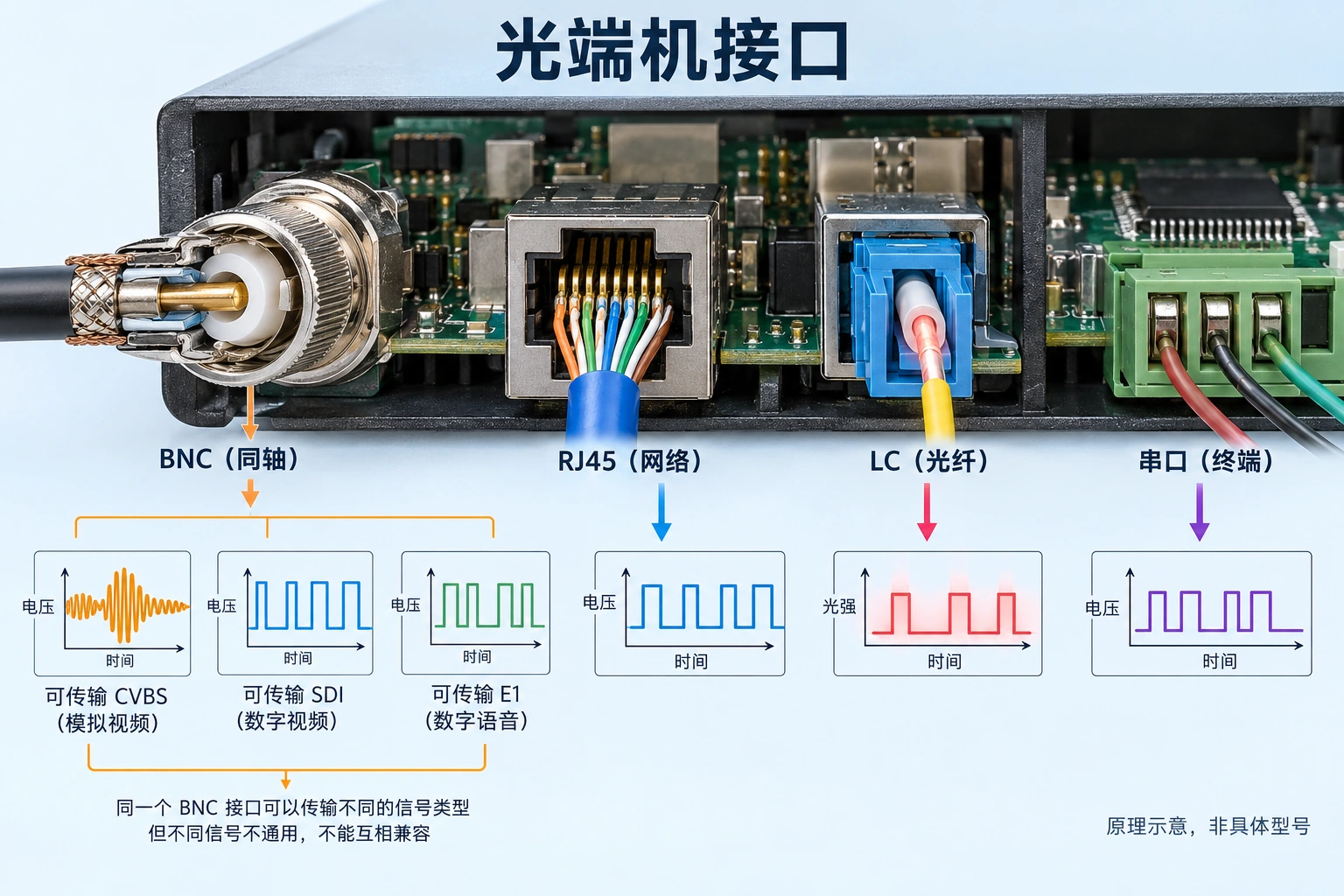

插头形状只能提供第一条线索
BNC常见于同轴连接，RJ45常见于双绞线接口，端子排可能承载串口或离散信号，SC、LC等属于光连接器类型。它们不能单独说明所有电气规则。把能插上的接口接在一起，仍可能遇到格式不兼容或电压不合适。最安全的识别方法是同时查看端口标注、产品型号和引脚说明，记录接口完整名称。未知端口不要随便接电源或其它设备试错，以免产生设备损坏风险。
BNC视频口也可能传不同视频
传统CVBS模拟视频和SDI数字视频可以使用相似的同轴连接形式，内部处理却不同。CVBS包含模拟波形，需要适用的视频处理和传输；SDI使用规定数字码流，需要对应速率与格式支持。AHD等其它制式也不能由“模拟视频”四个字自动包含。终端与录像设备都要匹配实际输出。端口同样写视频，也应核对规格，不能用普通模拟视频光端机去承担没有明确支持的数字视频。
音频口要核对电平与平衡方式
音频连接可能采用RCA、端子或其它形式，真正要核对的是输入输出的电气条件、是否平衡，以及话筒和线路电平等区别。错误电平可能带来噪声或削波，而不是光纤在传输途中随机制造声音。数字光传输中也需要先后处理模拟音频的采样与恢复。连接器相同不意味着可以把扬声器功率输出直接接到小信号输入，接线和增益必须遵守对应设备说明。
串口要区分RS232、RS422和RS485
这些接口采用不同电气表达和连接安排，不能通过简单改插头保证互通。RS485应用还可能为半双工，必须处理方向与占用时序。串口参数和应用协议则属于后续层次：即使字节成功跨光纤到达，也可能因为地址或校验不一致而没有业务回应。端子定义应按两端手册对照，不因字母相同省略确认。图中的串行信号路径仅说明任务，不提供未经核实的设备接线极性。
RJ45接口必须看它究竟是什么
以太网电口承载规定的网络链路；某些设备也可能以相似连接器提供E1、管理或其它接口。这些接口不能凭外形互相替代。真正以太网口还要核对百兆或千兆、PoE是否具备及实际工作方式。一个有网络管理口的光端机，也不一定能在那个口承载全部视频业务。管理通信和用户业务应分别画出路径，让安装人员知道哪些连接只用于配置，哪些承载实际数据。
光接口背后还有配对条件
选择SC或LC主要解决机械连接，之后仍要核对纤型、速率、波长、单双纤、发送接收与功率窗口。多业务光端机可能使用厂商规定的内部组织方式，并不是任意光模块都能恢复其内容。双纤一般需要发送接对端接收；单纤双向需要双方匹配。端面污染会影响光路，应使用适当检查和清洁工具，禁止直视光源。端口亮灯只是部分状态，不能证明各业务接口已经正确恢复。

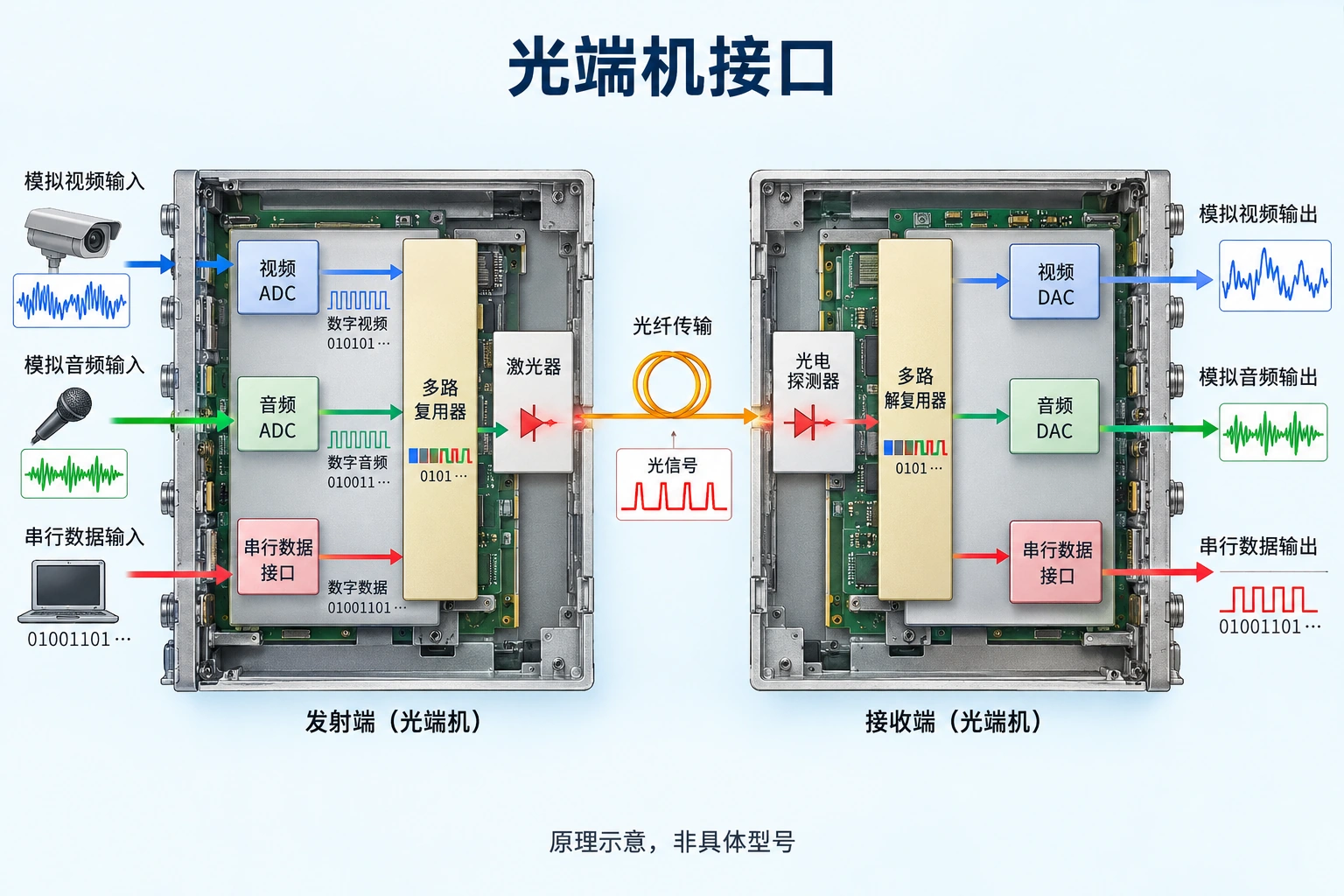

多业务为什么可以共用一条光路
适用设备会把不同输入分别处理，再按内部设计复用到光传输中。接收端再分离并恢复对应输出。视频采样、音频采样和串口字节处理不是同一种操作，设备也不会凭空补出未配置的通道。方向与容量都受具体设计限制，多业务不是无限业务。像把不同信息按规则排队，但这个比喻不能推导实际复用比例。图中展示的是功能链，不代表某型号完整电路或所有选配均已安装。
飞畅模块化配置应该怎样落地
飞畅FCV-V4T/R官网介绍四路前向模拟视频的产品方向，并列出数据、音频等模块化配置及状态指示。这让工程可以围绕具体业务组合选型，但可配置不等于每台设备全部标配。FCP系列串口光猫、FCA音频光端机又服务不同接口对象，不能因为都有光口就当成互换端点。应将输入输出通道数、方向和格式列成订单，并要求厂商确认一对设备的匹配配置，保留版本与手册。
一个接口清单怎样减少返工
假设现场有两路CVBS、一路音频和云台RS485控制。清单应明确摄像机输出、音频电平、控制方向及是否需要回应，再列光端机两端的对应口。先分别建立短线业务基线，然后加入光链路，逐项检验每路输入输出。这个是假设方法，不是产品自动支持承诺。若某一通道失败，保留其它通道状态，检查局部参数而非同时重置整机，独立证据有助于定位输入、复用或输出问题。
验收从外观核对走到业务证明
交付时留下端口照片、完整接口名、引脚或线序来源、两端配置和供电安排。验证实际图像、声音、串行问答或网络数据，不仅看连接器插好和指示灯亮起。重启与适用故障恢复也应记录，尤其要确认配置保留及业务方向。光端机接口识别的核心，是把机械、电气、传输和应用四层分开。按这四层核验，既能选对设备，也能解释为什么两个看似相同的插头不能直接相连。
先给每个插孔建立身份卡
同样的金属插孔，内部可能连接不同的电路。身份卡至少写端口名称、连接器形式、信号标准、输入输出方向、阻抗以及对端设备。比如BNC只是连接器，模拟视频、SDI和某些E1接口不能因此直接互接。RJ45可能用于以太网，也可能被设备用于其它专有接线。先看面板标签和当前型号手册，再选择线缆，比照着一张通用图片插线可靠得多。照片能帮助辨认形状，却不能替代电气定义。
为什么中间还需要处理电路
视频、串口与电话进入设备之后，各自可能经过采样、编码、时序或接口处理，再进入复用和光传输。光纤只是承载链路，不会自动理解这些业务。接收端需要对应处理来恢复合适输出，所以任意两台都有光口的设备并不一定配对。可以把它理解成不同货物先按约定包装运输、到站再按相同约定拆开；这个类比解释配对关系，但不能推出具体带宽、延迟或所有业务同时存在。
接入前先排除供电与业务接口混用
部分接口可能携带电源或者电话振铃，不能把它当成普通无源数据插孔反复试插。明确电源入口、业务口与管理口，并按手册核对供电规格与保护接地。对不熟悉的端口先断开现场业务，安排合适的检查，不用试错代替确认。飞畅综合视频和电话产品可能提供不同业务模块，注文及实际配置决定哪些口可用。外壳预留位置或者产品家族图片，不证明手中这一台已经安装全部接口。
产品与原理核验资料：飞畅产品详情 218；飞畅产品详情 611；飞畅产品详情 1055。正文中的通用机制及假设示例，不代替对应型号手册。
