视频光端机没有画面时，应沿“摄像机输出—视频输入—光纤—视频输出—录像端”逐段找证据。灯亮只是状态提示，不等于画面一定可用；同轴模拟视频、SDI和网络视频也不能用同一套接口判断。
先明确这条链路传的是什么

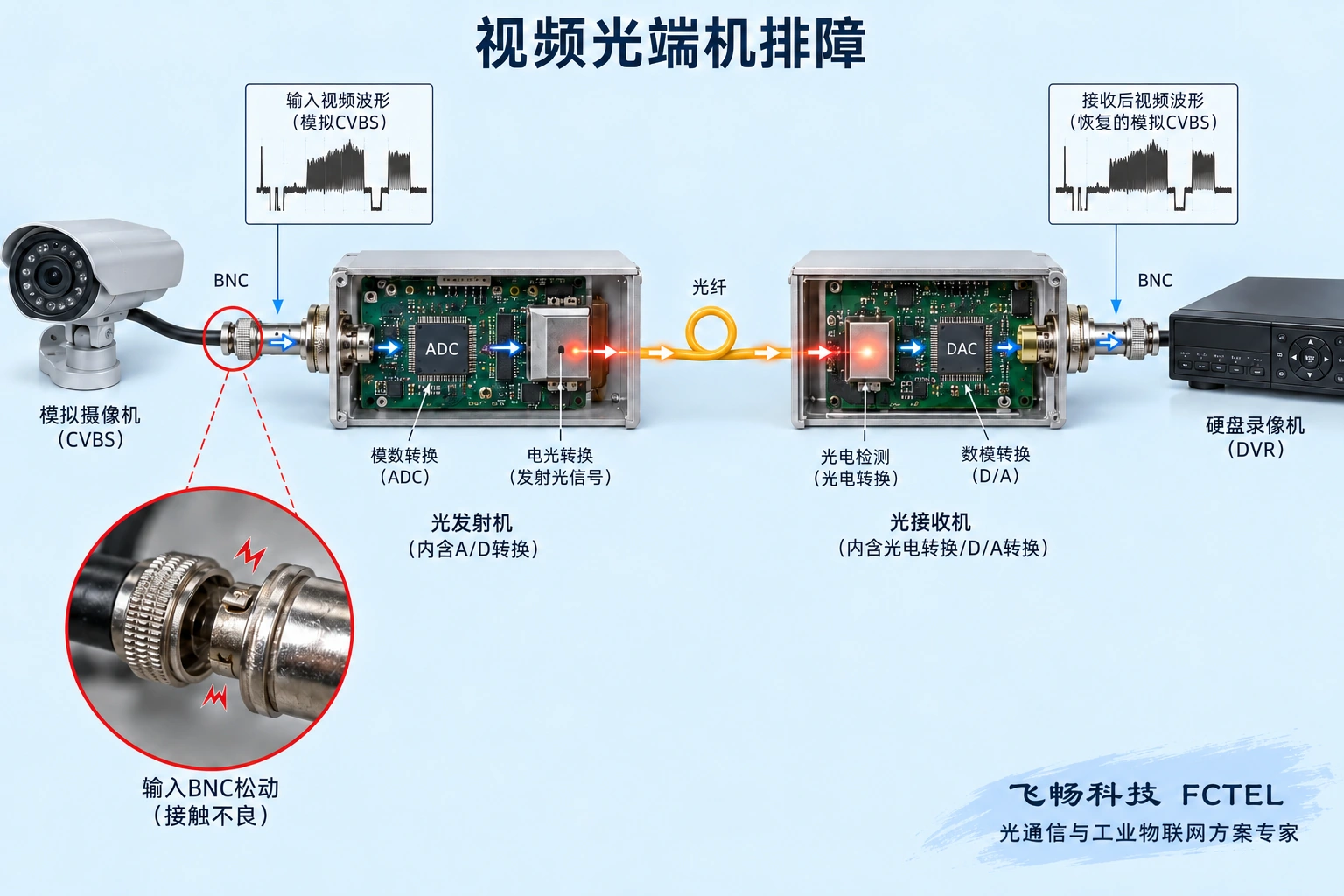

这里以传统同轴模拟视频的数字光端机为主：摄像机从BNC输出视频，发射机将其采样编码后送入光纤，接收机恢复视频，再送到录像设备。输入是模拟视频，不意味着光纤中的传输也必然是模拟方式。若现场实际上是SDI摄像机、高清同轴制式或网络摄像机，应按对应设备重新确认格式。BNC只是连接器外形，同样能接上，不代表内部业务兼容。这一步做错，后面再换多少根光纤也解决不了问题。
把现象写清楚，比立即重启更有用
记录是全通道黑屏还是单路异常，是一直无图还是偶发，是出现横纹、雪花、冻结还是颜色异常。再记录两端供电、各指示灯名称与状态、发生时间，以及近期是否改线或更换设备。指示灯具体含义由手册定义，有的表示检测到输入，有的只表示通道活动。重启可能清除日志和短暂恢复，反而让间歇问题更难定位。先留下可复查的状态，再在允许的维护窗口内尝试恢复操作，不能把一次重启成功当成根因已消失。
第一步：证明摄像机真的输出正确视频
使用兼容的监视器或测试仪，在短线条件下直接检查摄像机输出。摄像机上电不代表视频制式、分辨率或输出口都正确。若直接连接也无图，应先查摄像机设置、供电和同轴线；若直接连接正常，再回到光端机输入端。测试设备必须支持该视频格式，否则测试仪自身黑屏会造成误判。能用已知良好的短视频线建立基线，就不要先拆长距离光缆，也不要把摄像机故障误认为光端机接收故障。
第二步：检查视频电路的匹配
同轴链路要核对阻抗、连接方式和终端设置。松动的BNC、损坏的屏蔽层和不合适的分支会引入衰减或反射，使细节变差或同步不稳。不能把普通导线随意接入视频端子，也不能在未知阻抗条件下用多个转接头无限延长。先在发射端用短线测试，再逐步加入现场同轴段，观察异常从何处开始。画面中的横纹可能与供电或地电位相关，不能只凭外观就断言“光功率不够”，需要对应测量。
第三步：让光路判断有测量依据

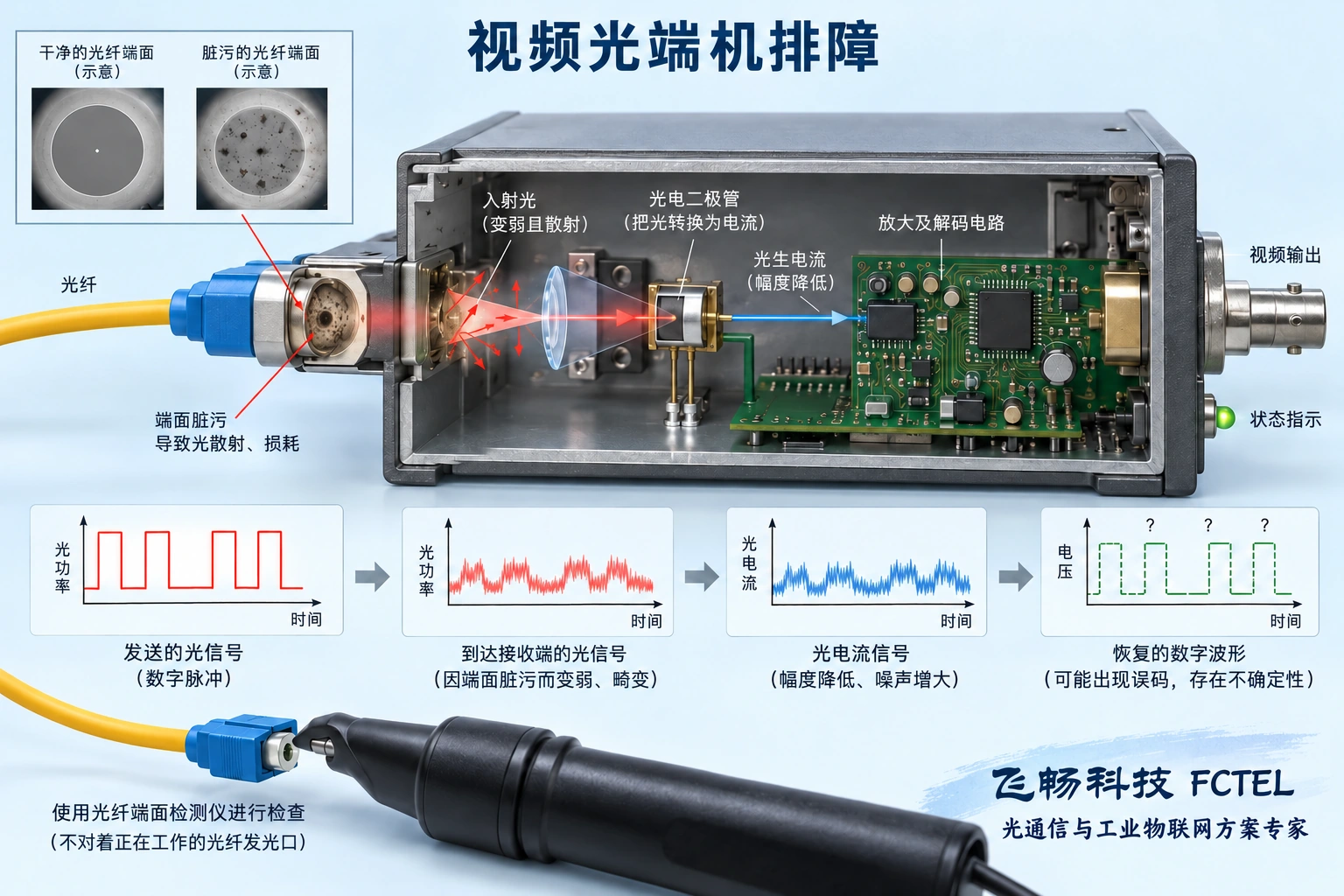

核对单模或多模、波长、单纤或双纤、接口端面以及发送接收方向。双纤的发送要到对端接收；单纤设备需要互补的光学配对，而不是任选两台。适当的光功率计可以帮助检查接收功率是否在该型号允许范围内，过低和过高都可能异常。检查连接器时使用规定的清洁与检测工具，禁止直视光口，也不要用普通棉花随意擦拭端面。发射功率正常只证明发射端的一项指标，不能独自证明整条链路可用。
第四步：分清接收输出与录像输入
光接收正常后，还要检查接收机的视频输出、到录像端的短线以及录像设备输入配置。可以在允许范围内互换已知兼容的通道，观察问题跟随源信号、线缆还是端口。如果同一源在另一通道正常，只能缩小范围，仍需排除通道配置与接线差异。录像设备的通道名称、制式和显示分屏也可能造成看起来“没有图”。接收端指示灯亮不能替代末端的视频测试，画面是否能显示和录像必须单独确认。
飞畅产品的状态功能怎样帮助排障
飞畅FCV-V4T/R四路综合复用视频光端机的官网详情列出数字无压缩视频平台、视频与数据状态指示，以及多业务模块化配置。这些特色可以让工程师分别观察视频和控制数据，而不是把它们当成一条模糊的“信号”。详情还列出掉电与无光检测相关功能，实际告警含义和适用配对要以交付版本说明书确认。选择时需明确四路正向视频及所需附加业务，不把可配置的音频、电话或以太网理解成每台设备全部标配。
有图却不能转动云台，是另一条业务问题
视频与RS485控制通常是不同通道。录像画面正常不代表控制线极性、串口参数、地址和控制协议正确。先核对两端端子定义，再确认波特率、数据位、校验以及设备地址；不同厂家的A、B命名不能单靠字母推定电气极性。若控制设备发出的命令不符合云台协议，透明传输设备不会自动翻译。用单台设备短线测试控制业务，再加入光端机链路，可以避免同时怀疑摄像机、总线和网络设置。
示例：四路只有一路偶发黑屏
假设同一光端机传输四路视频，三路持续正常，第四路随风吹线缆偶发中断。先保留异常时间和指示灯状态，用已知良好的源与短线替换第四路输入，再检查现场BNC和摄像机供电。其它通道正常使共同故障的可能性降低，却不能完全排除复用、时序或边缘光路问题。若故障随某根视频线移动，证据更支持该线段；若跟随某个设备端口，再检查该端口配置与硬件。一次只换一项，结论才有意义。
修复后要验证完整业务而不只看静止图
重新检查画面、录像回放、云台控制和需要的音频，观察实际光缆、供电和环境条件下的持续表现。记录接收光功率、替换件、版本、设置和修复前后的现象，保留原配置便于追溯。若涉及高处摄像机、带电柜体或防雷接地，由具备条件的人员处理。最后的故障报告应说明哪一段失效、用什么证据证明、怎样修复及如何验收，而不是只写“重启正常”或“更换光端机后好了”。
产品与原理核验资料：飞畅产品详情 218。正文中的通用机制及假设示例，不代替对应型号手册。
