串口光纤转换器怎么工作？光源驱动、直接检测与半双工

入口先识别电气信号，不能把铜线直接接进玻璃

RS232接收器主要识别相对参考地的线路电压；RS422、RS485接收器主要比较差分线对的电压差。相应电气前端取得可处理的逻辑状态，再由内部电路按产品设计组织传输。这里不是把模拟温度重新采样：仪表已生成串口数据，光猫承担的是匹配业务的延伸。

RS232三线数据与含握手信号的接口要分别核对；RS422常用独立收发线对；两线RS485常见分时收发。DB9或绿色端子只是外形，不能证明针脚、线数与控制信号一致。把端子定义、模式及双方手册对照，比按接口颜色猜接法可靠。

驱动光源，让光的变化携带信息

光发射器需要驱动电路。以简化的光强调制为例，电路让发出的光按信息变化；光进入合适的玻璃纤芯，沿光路传播到另一端。光脉冲不是把字节变成会发亮的小球，也不必能用肉眼看到。不得直视光口，检查端面应使用适合的电子工具。

内部可能还有编码、通道组织、时钟或缓存处理，实际结构依型号而异。透明传输不能推导出内部没有处理，更不等于把输入铜线上的噪声、电流和波形逐点复制。教学图画出信号变化关系，不给未知产品指定线路码或相干接收算法。

直接检测：先得到微小电信号，再恢复串口输出

到达远端的光照射光电探测器，可以形成光电流。接收电路再放大、识别和恢复需要传输的状态，最后交给对应串口驱动器，建立终端需要的电气输出。光电流本身不是现成RS485电压，也不能跳过输出驱动器直接接仪表。

接收器要在允许条件下识别信号。输入太弱可能分不清信号与噪声，太强也可能超过接收范围。更大功率不总是更好，远距离版本短纤测试同样要核对过载。只有发射、接收、波长、纤型及损耗都匹配，光路才有稳定工作的基础。

光路双向，不代表两线RS485可以同时抢着发送

双纤通常用两条纤芯分别承担两个方向，本端TX接对端RX；单纤双向则按对应光学配置配对，不能照搬双纤接法。光侧有反向通路，铜侧仍要遵守所用接口的收发规则。两线RS485共享一对线，未协调的双方同时驱动仍可能发生冲突。

常见查询场景中，主站发完请求后释放发送占用，从站才有机会回复。释放太早可能截掉末尾字符，太晚可能挡住第一段应答。自动方向控制帮助完成切换，但仍需用真实参数和报文验证。终端匹配、偏置、参考电位与支线条件也不会被光纤自动修好。

飞畅的多通道与交叉功能，怎样用在明确任务里

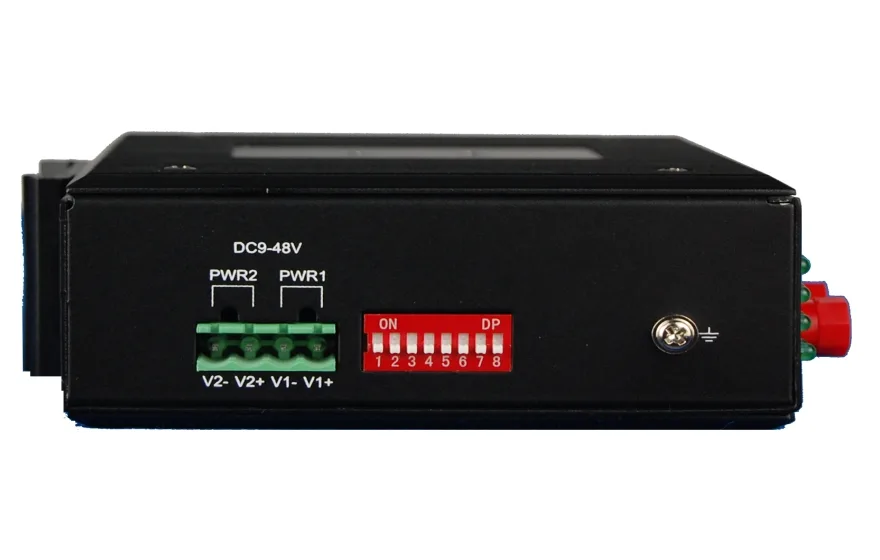

FCP-D2官网资料分别说明RS422/485与三线RS232通道，并列有两台之间通道交叉及单机接口转换功能。如果本端是RS232、远端是RS485且业务报文本来兼容，可以据交付资料核对所需模式。这是具体产品功能，不是所有光猫的默认能力。

接入前做一张对应表，写清本端通道、远端通道、串口制式、拨码、针脚与需要传送的信号。相邻端子不代表属于同一路，提供三种接口也不等于有三条独立通道。不同业务协议仍需软件或明确支持的网关处理，不能靠交叉模式翻译仪表命令。

换成光纤，原来的字符速度和供电约束仍在

例如9600bit/s、8N1格式，一个字符包括起始位、八个数据位和停止位，共十个位时间，约需1.04毫秒。这是教学计算。仪表仍按设定速率输出，光纤不会把它自动变成千兆接口；整体轮询还包含处理、传播、方向切换和等待。

光纤数据段不靠导电通路传递信息，也不为远端设备自动供电。两端电源、短铜线、机壳和光缆金属构件仍需按安装要求管理。玻璃纤芯的介质特点不等于整机隔离认证，更不能推出绝对防雷、任意距离或自动加密。

从原直连到短纤，再到正式线路

先在可控短铜线上确认控制器与仪表能完整请求和回复，保存已知正确报文。加入同一对转换器和合适短纤，终端参数不变，核对模式、通道与双向输出；最后接正式光缆，记录端面、功率及业务结果。每一步只改变一个条件，故障范围才清楚。

短纤也失败时，先查供电、制式、字符格式与方向；请求到达远端却回不来时，分别确认仪表有没有回复、总线是否释放、反向光路以及主站超时。灯亮只能证明部分活动，不能证明返回的数据正确。

交付应能复现一次正确的一问一答

验收至少保存型号与版本、光学配对、端子表、通道表、串口参数、正常请求和应答，以及持续轮询和恢复测试条件。读取类和执行类业务分开验证，写操作还要确认重试是否会造成重复动作，不只看一条链路的连接状态。

维护人员应能根据记录判断问题属于电气输入、光路、方向控制还是应用协议。把完整信号链解释清楚，再用真实业务证据验证，才是串口光纤转换成功；光口相似、发送灯闪或仪表显示一个数，都不能单独替代这项结论。
