视频光端机把适用的视频信号送到光纤另一端。对常见模拟视频光端机而言，外部可以接模拟视频，内部却采用数字采样和光传输。因此“数字光端机”不等于外部接口就是HDMI、SDI或网络，也不代表它自动转换所有摄像机格式。
一、先看摄像机真正输出什么
模拟复合视频、SDI数字视频、HDMI视频和IP网络视频是不同的接口与业务。它们不能仅因为都叫视频，就使用同一款光端机。即使某些接口都采用BNC，也需要核对信号标准，不能只看插头外形。
模拟复合视频可以称为CVBS，其中包含图像与同步等信息。模拟视频光端机接收的是符合其输入要求的电压波形，不是直接接收显示器屏幕上的照片。传输设备要先理解这种输入，才能在远端提供相应输出。
因此选型的第一张清单应记录摄像机型号、实际输出、通道数和接收设备。不要先按“几公里光端机”选设备，再想办法把不相容的接口接进去。距离解决不了业务类型不同的问题。
二、数字采样怎样把波形变成数据
数字处理设备可以按时间取样，测量模拟波形在相应时刻的值，再用有限位数表达这些值。采样决定观察的时间位置，量化决定表达幅度的精细程度。这两项共同影响数字表示与原输入之间的关系。
可以类比为按固定间隔记录仪表读数，但视频是快速变化的信号，不是随手拍几张照片就能完整表达。实际电路还涉及滤波、同步和时钟等条件，采样参数必须与要处理的视频标准匹配。

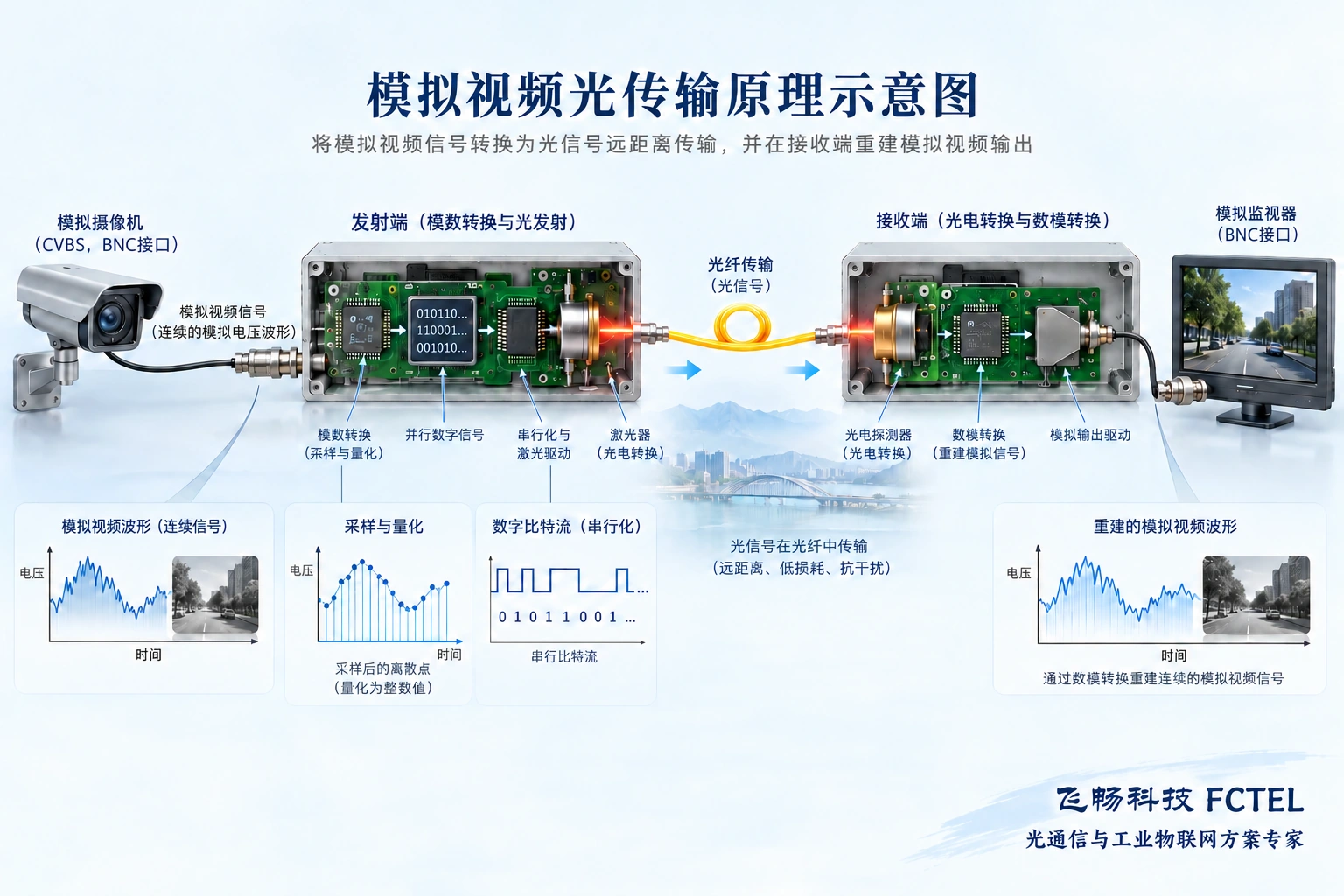

数字化后，处理电路把相应数据组织成适用传输序列，驱动光发射器。接收端探测光，恢复数据，再通过相应电路生成模拟输出。图中的波形与取样点用于说明过程，不是某产品的实测采样波形。
三、内部数字化不等于外部协议变了
如果发送端输入模拟视频，接收端仍输出相应模拟视频，这套设备可以在内部采用数字传输。摄像机和监视器不需要因此都改成数字网络接口。内部处理方式与外部业务接口应分别描述。
同样，数字化并不自动意味着采用H.264等压缩编码。有些设备传送采样后的数据，不采用这种压缩方式；另一些系统则确实有压缩和网络封装。选择哪条路径应由产品资料说明，而不是凭“数字”两个字猜测。
SDI输入已经是相应串行数字视频信号，IP摄像机输出则是网络业务。它们需要各自匹配的设备与处理方法。把普通模拟视频光端机当成网络交换机或SDI光延长器，会从第一段接口就选错。
四、多路视频为什么可以共用光纤

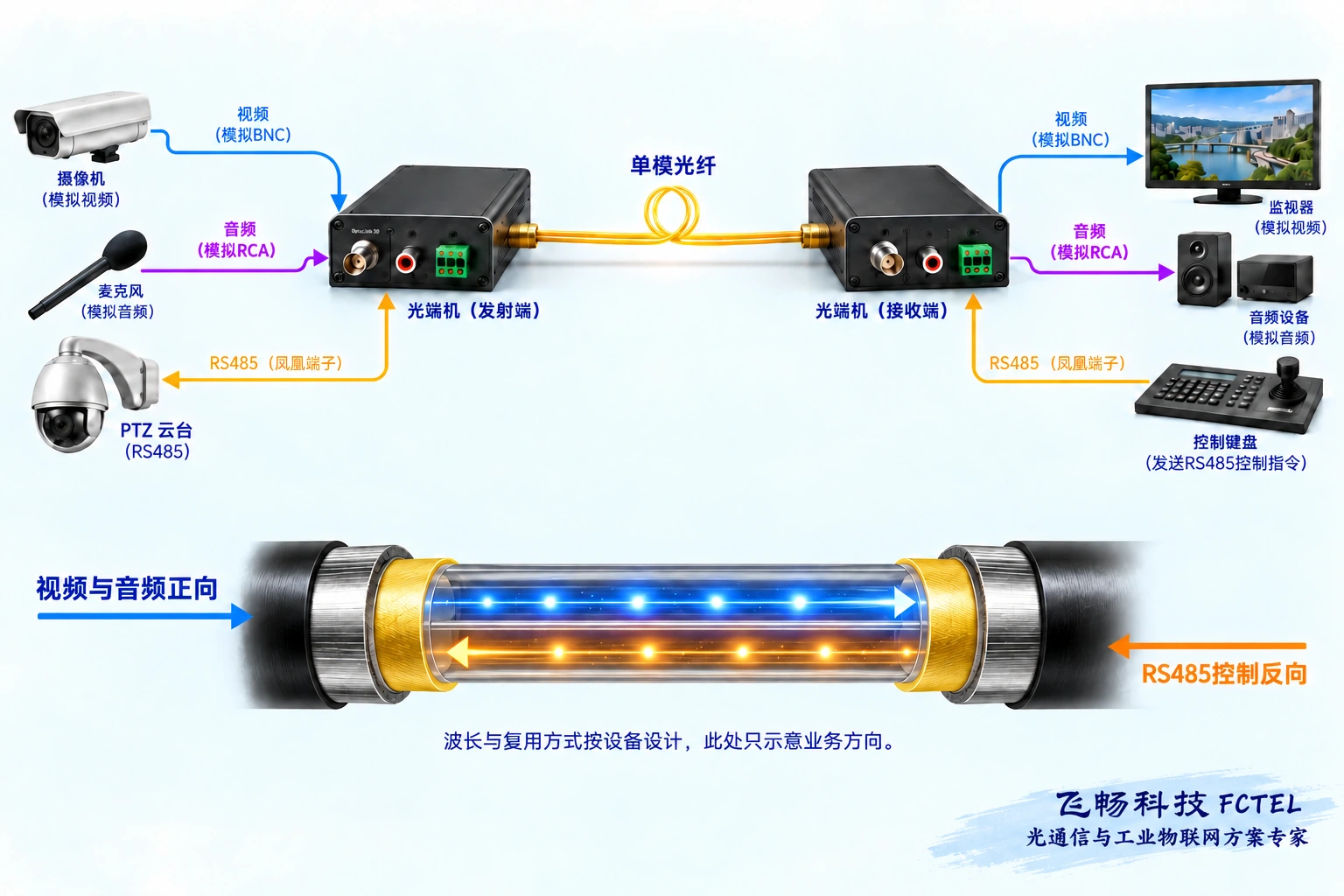

多业务设备可以把不同通道的数据按设计分配到同一光传输链路中，接收端再恢复通道归属。这叫复用与解复用。共享一根光纤，不表示各输入变成同一种接口，也不表示无限增加业务而不受容量约束。
对于多路模拟视频，每一路输入对应的采样和输出关系应清楚记录。音频、电话、串口或以太网如果另外加入，需要相应接口及处理电路。设备的光路能传数据，不代表用户可以把任何电气接口随意接入。
通道方向也必须核对。监控画面通常从现场到控制室，云台命令可能从控制室返回现场。需要反向控制时，应该确认串口业务的方向与协议条件，不能只因视频单向正常就认定云台也会动作。
五、飞畅产品特色怎样落到实际需求
飞畅FCV-V4T/R综合复用视频光端机的详情展示了视频与附加业务的配置方向，并说明其数字视频无压缩传输和状态指示等特性。对多路模拟监控而言，价值在于整理不同业务和端点，不是把所有选配都当作标配。
选择时可先列出正向视频路数，再明确是否需要音频、反向串口及其他接口。视频输入制式和串口电气类型分别检查。若附加业务在产品资料中是可选项，应在订购配置与验收清单中写明，避免到现场才发现没有对应端口。
官网资料中的标称距离与参数应结合选定光口和实际路径核验。本文不将产品宣传中的绝对词扩展成无条件性能保证，也不把原理示意图当成实物结构。最终部署以适用型号资料和现场测试为准。
六、没有画面时先验证哪一段
先在本地用相容接收设备检查摄像机输出，再用成对设备与已验证短光路测试，最后接入正式光缆。这样可以区分视频源本来异常、端点不相容和实际光路损耗问题。
光链路正常而没有画面时，继续检查本地视频线、输入制式和接收端输出连接。不能仅凭光指示灯判断整个系统已经工作。若视频正常但云台不动，应把串口参数、接线及控制协议作为独立业务检查。
假设门岗需要两路画面和一路云台控制，验收应同时覆盖两路持续图像、控制响应及恢复后的通道对应关系。把“哪一路来自哪台摄像机、命令往哪边走”写进台账，才算把共享光路变成清楚、可维护的视频系统。
核验资料：飞畅FCV-V4T/R视频光端机；ADI模拟视频解码器。原理示意图为通用原理示意，解释通用机制，不是实测图或具体型号接线图。
