“光端机”是光传输设备的统称，不是一种固定接口。视频、E1、电话、串口与开关量设备都可能使用这个名称，但它们处理的信号不同。遇到接不上、没有图像、备用电源不能用等问题，先确认实际型号和业务，再检查电气接口、光口配对及供电。本文把容易混淆的使用问题逐个讲清，避免按接头外形或旧文章里的通用数值接线。
一、先说明你要延长哪一种信号
设备的入口决定它怎样工作。模拟视频光端机接收连续变化的视频电压；数字传输设备接收已有编码的数据；开关量光端机检测触点或电平状态。发送端把相应信息编码并转换为光，接收端恢复成对应接口。光纤解决的是传输介质问题，不会自动把电话改成以太网，也不会把E1转换成视频。
准备一张接口清单：信号源、发送端口、接收端口、远端设备、方向、通道编号及要求的信号格式。端口名称与手册定义比“能插进去”重要。设备支持多业务时，每一种业务仍有自己的输入输出条件，不应将不同端子交叉试接。
二、PDH和SDH能否直接互换
PDH是准同步数字系列，SDH是同步数字系列，区别涉及复用结构、时钟组织和管理机制。它们不是视频清晰度等级，也不能仅凭外观判断容量。一台提供E1接口的PDH设备，不能因为另一台SDH设备也有光口，就直接在光纤上配成一对。需要核对光线路格式、速率、业务映射及设备配套要求。
如果要把既有E1业务迁移到另一套传输系统，应先核对业务是否透明传送、时钟怎样获得、端口阻抗与成帧条件是否符合现网。机架容量大不等于可以无条件替代小设备；采购时描述实际业务和两端连接对象，不能只说“换个更高级的光端机”。

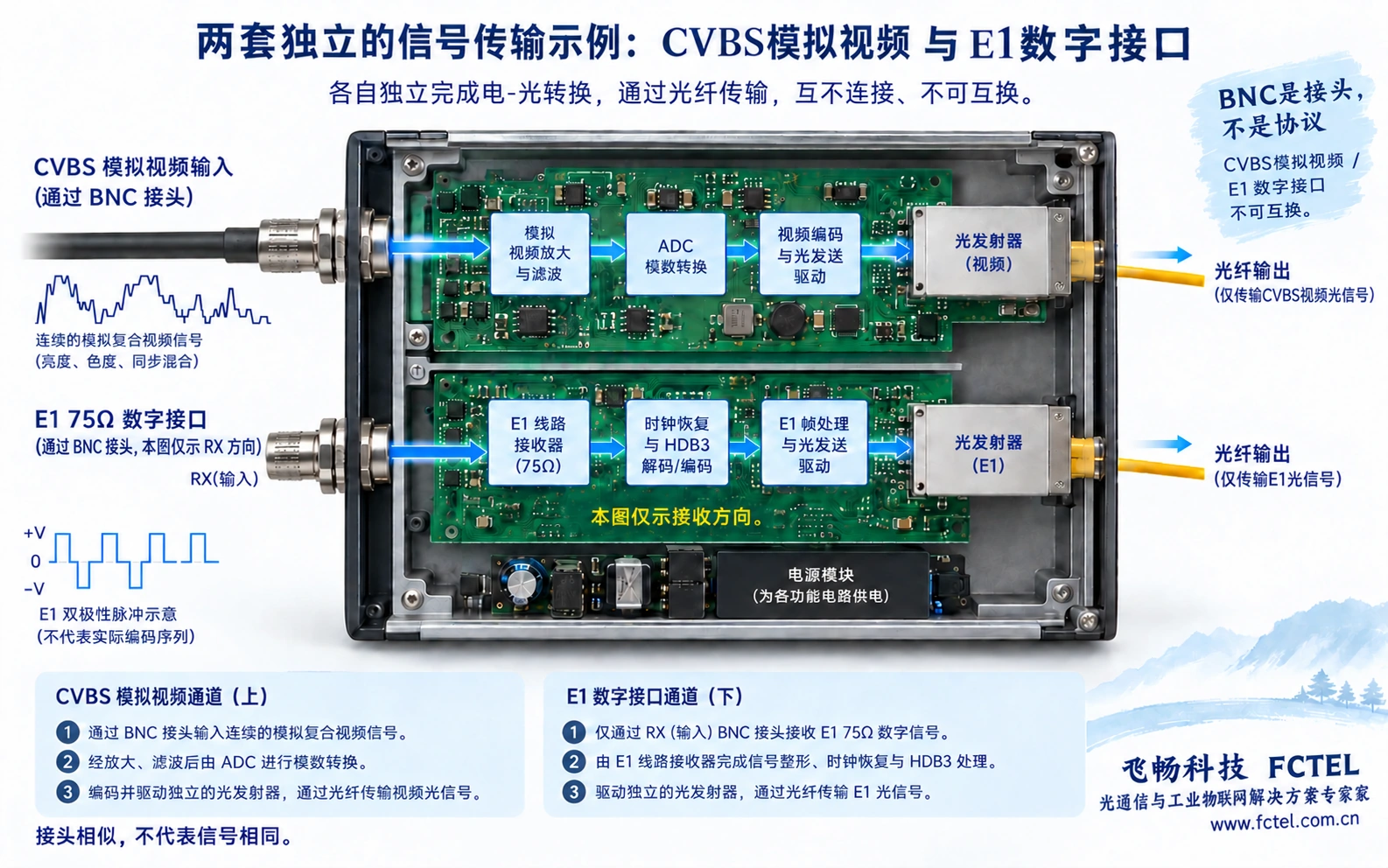

三、BNC接头里的“2M”不是两米视频线
通信资料里的2M通常指E1的2.048Mbit/s数字接口，不是电缆长两米。E1可以采用75Ω非平衡同轴接口或120Ω平衡接口，实际端口和线缆应对应。BNC也常见于模拟视频或SDI，但相同接头不代表相同波形、速率和协议。不能将E1口接摄像机，也不能把所有RJ45都当成以太网。
若原设备端子没有标清楚，先停下并查接线图。需要75Ω与120Ω之间转换时，采用符合接口要求的转换设备，而不是只换一个机械转接头。压接、屏蔽和接收发送方向均按设备说明施工，不在运行链路上用临时短路试探接口。
四、视频两端接什么设备
一种典型模拟视频链路是摄像机输出、发送端视频输入、光纤、接收端视频输出、兼容监视器或录像设备。输入有效且光链路成立，才有条件得到远端图像。SDI、HDMI和网络视频分别有不同的接口与格式要求，不能套用模拟视频接法，更不能从黑屏或雪花直接判断某块板损坏。
飞畅FCV-V4T/R四路综合复用视频光端机资料提供模块化配置和视频、数据状态指示。这类多业务方案应按实际配置逐路测试：先验证输入，再观察远端输出，最后确认独立控制通道。系列可选某功能，不代表每台设备都已装配。
五、开关量能不能直接接警灯
开关量传的是打开、闭合或高低状态。输入可能要求干接点，也可能要求特定电平；输出可能是继电器触点，也可能是其他电子输出。干接点只表示触点状态，不意味着设备会给负载供电。输入类型、输出额定电压电流、常开常闭及断链状态都要单独核对。
先用许可的低压测试回路验证状态，再按设计连接执行负载。警铃、灯具或接触器可能有启动冲击和感性反冲，超过接口能力时需要合适的中间驱动与保护，不把“有继电器”理解为可接任何功率。控制业务可参考RS485与开关量排障。

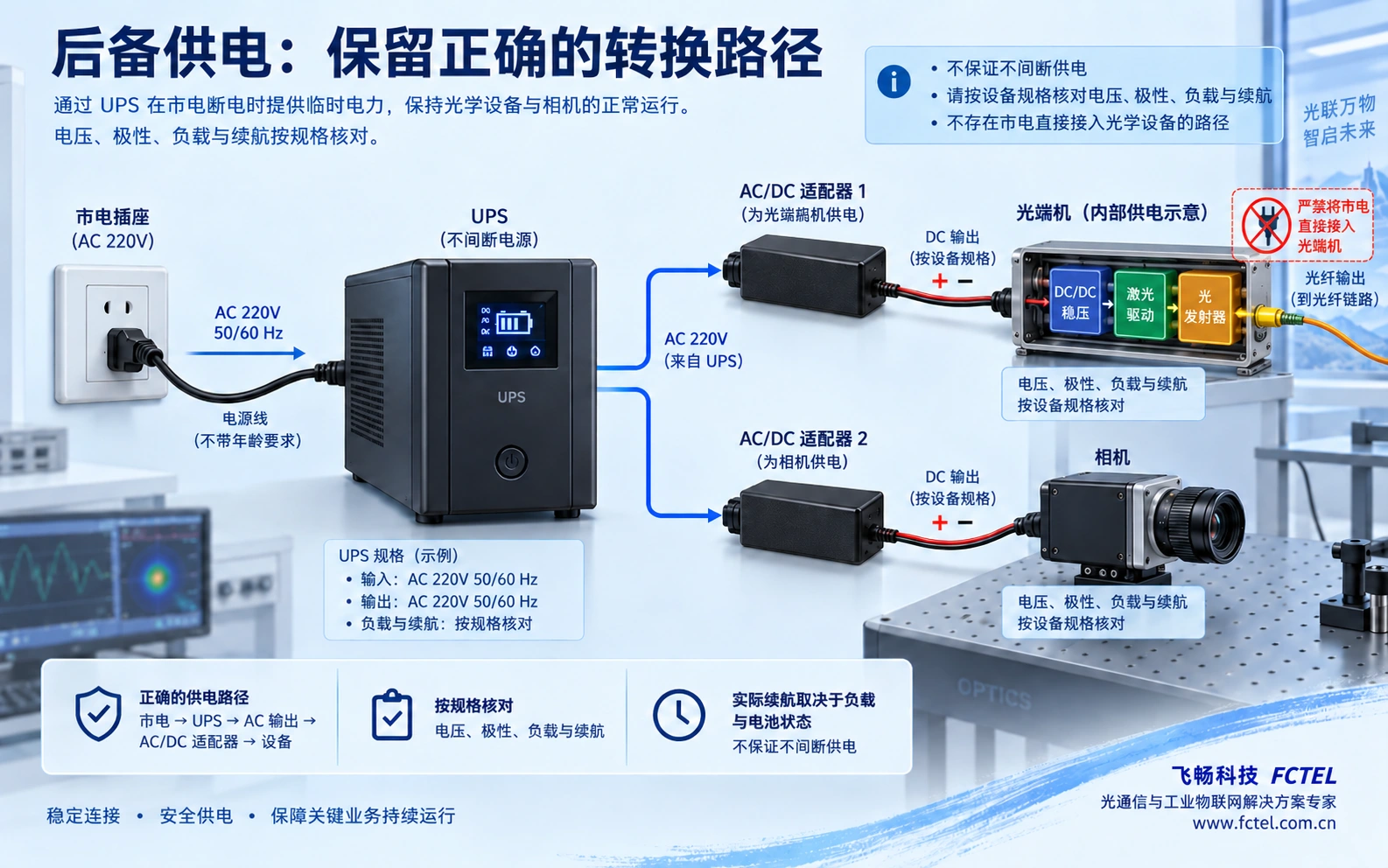

六、备用电源怎样选
备用供电应覆盖真正需要维持的整条业务链，包括两端光端机、摄像机或控制设备。若光端机继续运行而摄像机已掉电，仍会没有图像。交流输入设备可由符合要求的UPS供电；直流输入设备则需要电压、极性、负载、保护和转换条件都匹配的备用系统。
续航不能只看电池标称容量。还要考虑实际负载、转换效率、放电条件、温度、老化和必要余量。不同设备输入可能不同，不按“好设备9V、差设备5V”分类，也不把未核对的电池直接接到电源口。切换验证在批准窗口进行，记录是否重启及各路业务是否恢复。
七、网管连接失败与温度越限怎么区分
管理通道用于读状态、改配置，业务通道用于传实际信号。网管不可达而业务正常时，先核对管理连接、地址、权限及设备是否支持该方式；业务同时中断，则还需查共用供电与光路。DCC等名称要结合具体系统解释，不把一种电信设备的管理机制套到普通视频设备。
温度告警先确认测的是环境、壳体还是内部传感器，再对照运行范围。检查柜内热源、风道、积尘及通风条件，不能宣称所有光端机都适合0～50℃。改善环境后继续观察业务和告警，不能仅凭一次降温判定设备永久正常。
八、测试恢复后还要留下什么
保存实际接口清单、供电版本、光口型号、两端测量值、测试步骤和观察时间。先在兼容的已知正常条件下建立基准，再接入现场链路，一次只改变一个因素。完成恢复后逐路验证信号、回程控制及断电恢复；不能用一句“灯亮了”代替完整验收。
资料与边界：参考飞畅产品资料及实际交付手册。配图为AI辅助制作的通用机制示意，非实物剖面、实测或认证。不得直视光口；强电和带电测量由具备资质人员完成。
