工业交换机PTP时间同步原理：四类报文、硬件时间戳与验收

飞畅科技 / 基础知识

工业控制、运动控制和分布式采集需要不同设备对同一事件使用可比较的时间。PTP并不是简单广播一个时间值，而是用双向报文记录t1到t4四个时间戳，估算链路时延和时钟偏差，再由伺服算法逐步校正本地时钟。交换机是否支持靠近PHY的硬件时间戳、边界时钟或透明时钟，会直接影响抖动和误差。

01PTP为什么需要四个时间戳

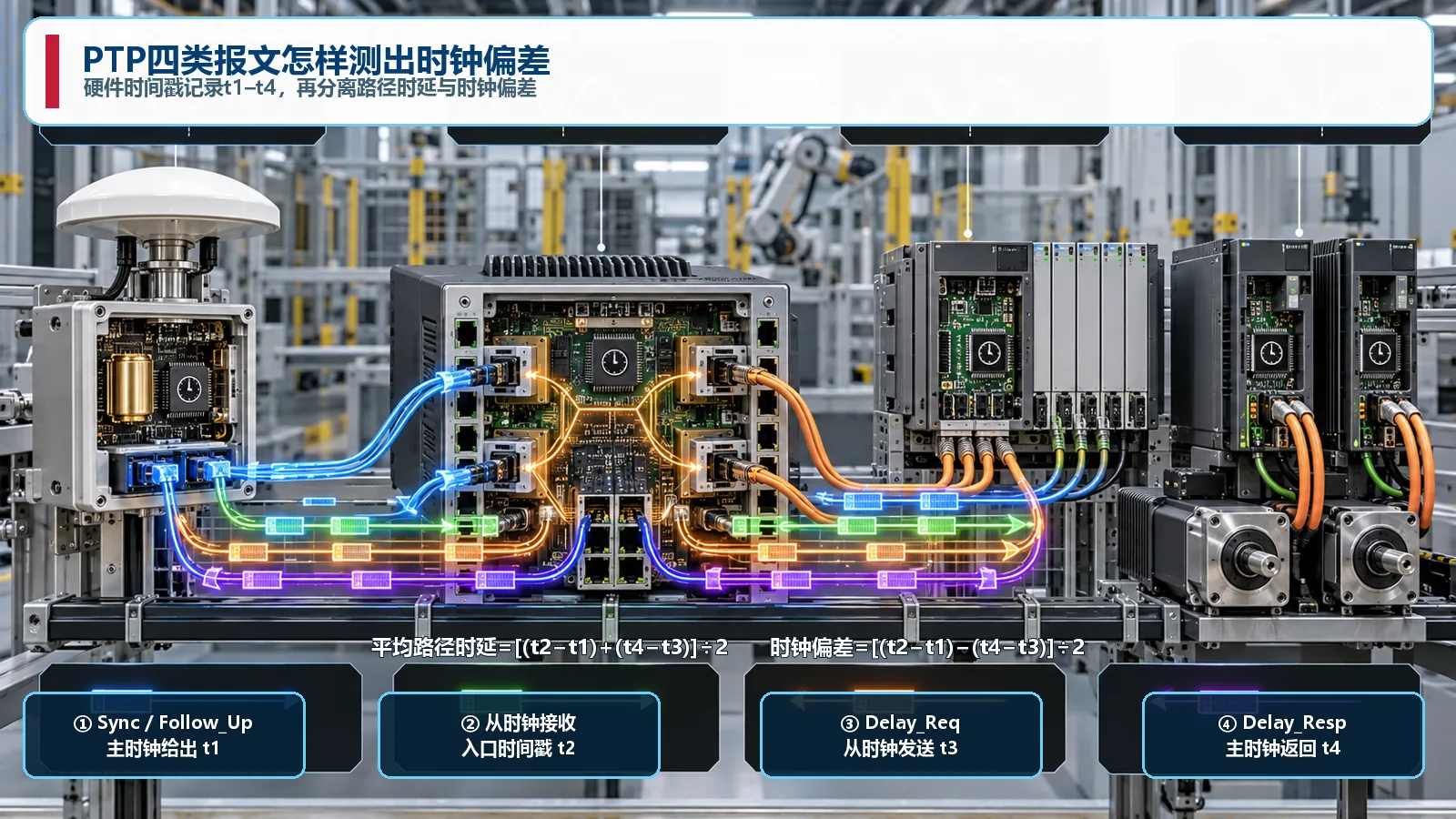

主时钟发送Sync时形成t1，从时钟收到它时记录t2。若采用两步时钟，精确的t1随后通过Follow_Up给出。从时钟再发送Delay_Req并记录t3，主时钟接收时记录t4，再用Delay_Resp返回。四个值让接收端同时看到正向和反向时间差。

在假定双向路径时延近似对称时，平均路径时延可由两方向时间差求平均，时钟偏差则由两方向时间差求半差。若上下行路径严重不对称，计算结果会带入固定误差，因此光纤收发方向、不同排队策略和不对称路由都要纳入设计。

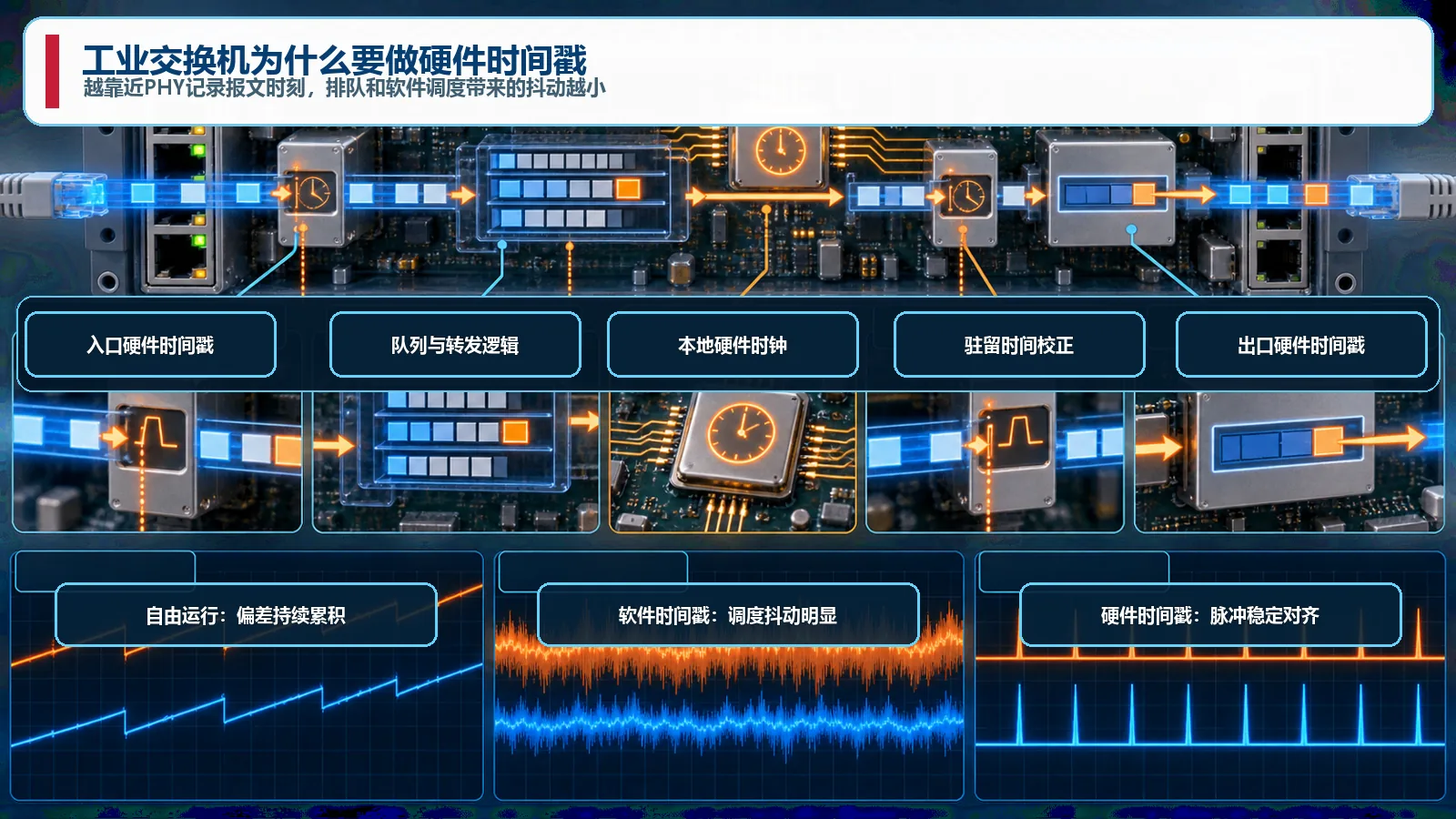

操作系统或应用层记录时间，会受到中断、线程调度和队列等待影响。硬件时间戳在报文接近PHY入口或出口时锁存本地时钟，缩短不确定路径。它不能消除晶振漂移，但能为伺服算法提供稳定观测值。

透明时钟测量PTP报文在交换机内部的驻留时间并更新Correction Field；边界时钟在每个端口终止并重新建立同步关系。两种机制适用拓扑不同，具体能力必须以设备型号和固件为准。

从时钟获得偏差后，不宜突然跳变正在使用的时间。伺服通常通过调整频率和相位逐步收敛，避免控制周期出现倒退或大步进。锁定状态、偏差趋势、频率调整量和主时钟身份都应被监控。

最佳主时钟算法会根据优先级、时钟等级、精度等数据选择主时钟。更换主时钟时需要重新收敛；冗余设计应测试主时钟掉电、链路中断和恢复后的稳定时间。

不支持PTP处理的普通交换路径会给报文引入可变排队时延。高优先级可以降低竞争，却不能等同于硬件时间戳和驻留时间校正。同步流量还要与视频、文件传输和控制流量一起做拥塞测试。

VLAN、QoS、组播过滤和环网切换都可能改变路径或排队。验收应在空载和目标负载下分别记录偏差分布，而不是只看一次平均值。

先记录主时钟来源、PTP配置文件、域号、单步或双步、延时机制和端口角色，再确认两端报文序列与时间戳完整。使用合适的时钟分析仪或端口镜像保存报文，同时记录业务负载。

验收指标应包含锁定时间、稳态偏差、峰峰值、失锁次数、主时钟切换和断链恢复。所有设备断电重启后再次测试，确认配置持久化并且业务周期没有异常。

先明确需要普通时钟、边界时钟还是透明时钟，以及端到端或点到点延时机制。接口速率、环网、VLAN与PTP处理能力要作为同一套系统验证，不能只凭页面写有PTP就推断全部模式可用。

本文解释PTP通用机制，未提供飞畅具体型号的PTP能力证明或精度实测结果。选型时须取得具体型号、固件、支持的时钟模式与配置文件，以及目标拓扑下的测试记录，不能据本文认定某款设备支持PTP。

发布主体：杭州飞畅科技有限公司。本文为原理与验收方法说明，不是型号能力证明或实测报告。

基础资料：NIST IEEE 1588教程。其中的协议原理不能作为飞畅设备精度、认证或性能证明。

四时间戳示例对应端到端延时机制；点到点机制采用不同的延时测量报文。端口镜像可辅助观察报文，但不能替代准确的硬件时间测量仪器。

询价需提供PTP版本/profile、E2E或P2P、BC或TC要求、负载、拓扑与目标误差，并要求逐项回复支持证据。
