工业交换机自协商原理：速率、双工与故障排查

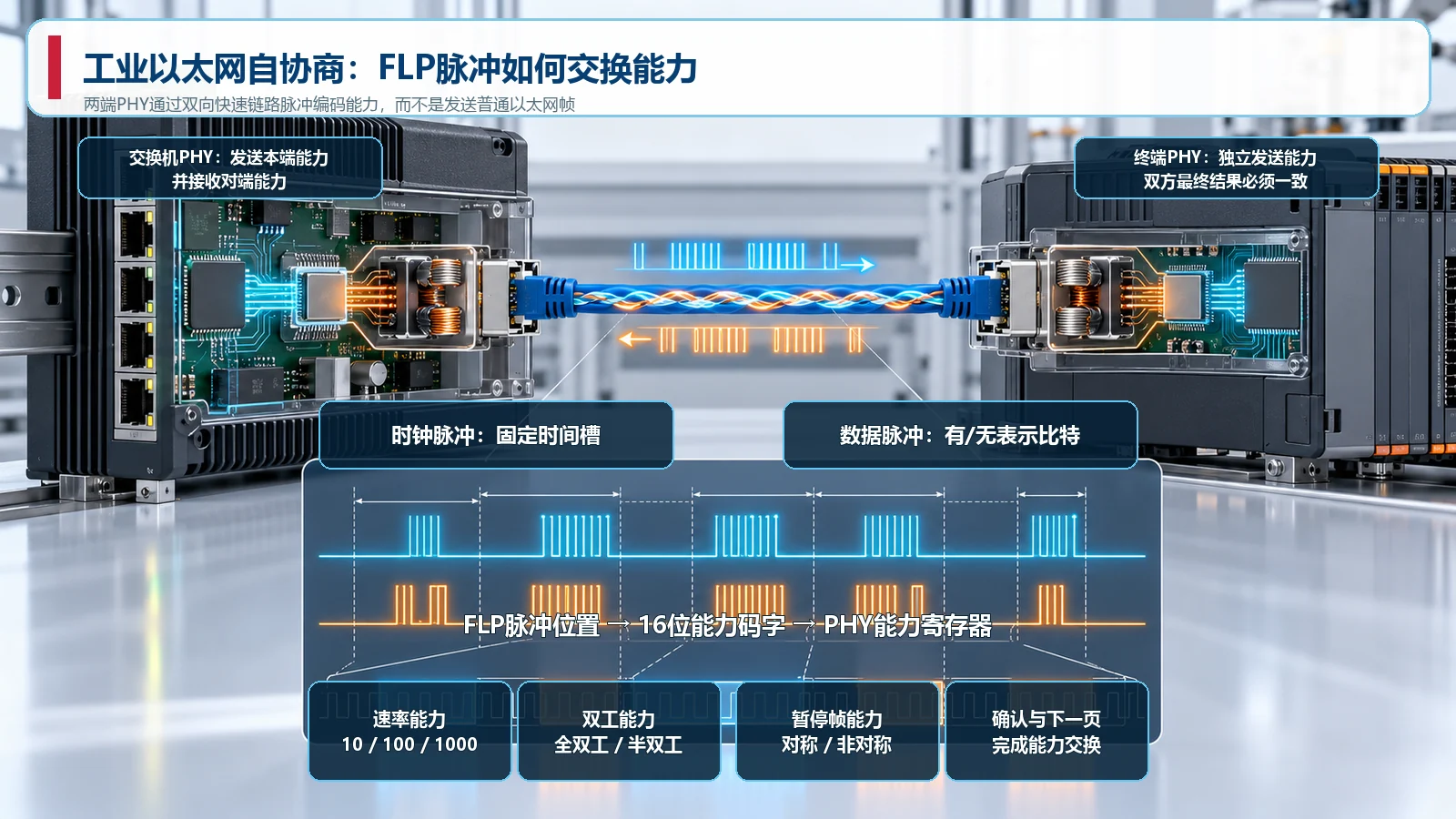

01PHY为什么要先交换能力

铜缆以太网的一对端口在真正发送业务帧前，首先要确认对端是否存在，以及双方各自支持哪些工作模式。开启自协商后，PHY周期性发送快速链路脉冲FLP。脉冲出现与缺失可以编码能力信息，典型内容包括支持的速率、全双工或半双工、暂停帧能力、确认位和后续页面能力。它不是普通业务报文，也不会经过VLAN或IP层。

两端收到对方能力后取交集。如果交换机支持千兆全双工，而旧终端只支持百兆全双工，最终结果应是百兆全双工。端口宣传能力不等于最终工作模式；必须同时读取本端协商结果和对端状态。飞畅具体产品能够显示哪些字段，应以对应型号、固件和管理界面为准。

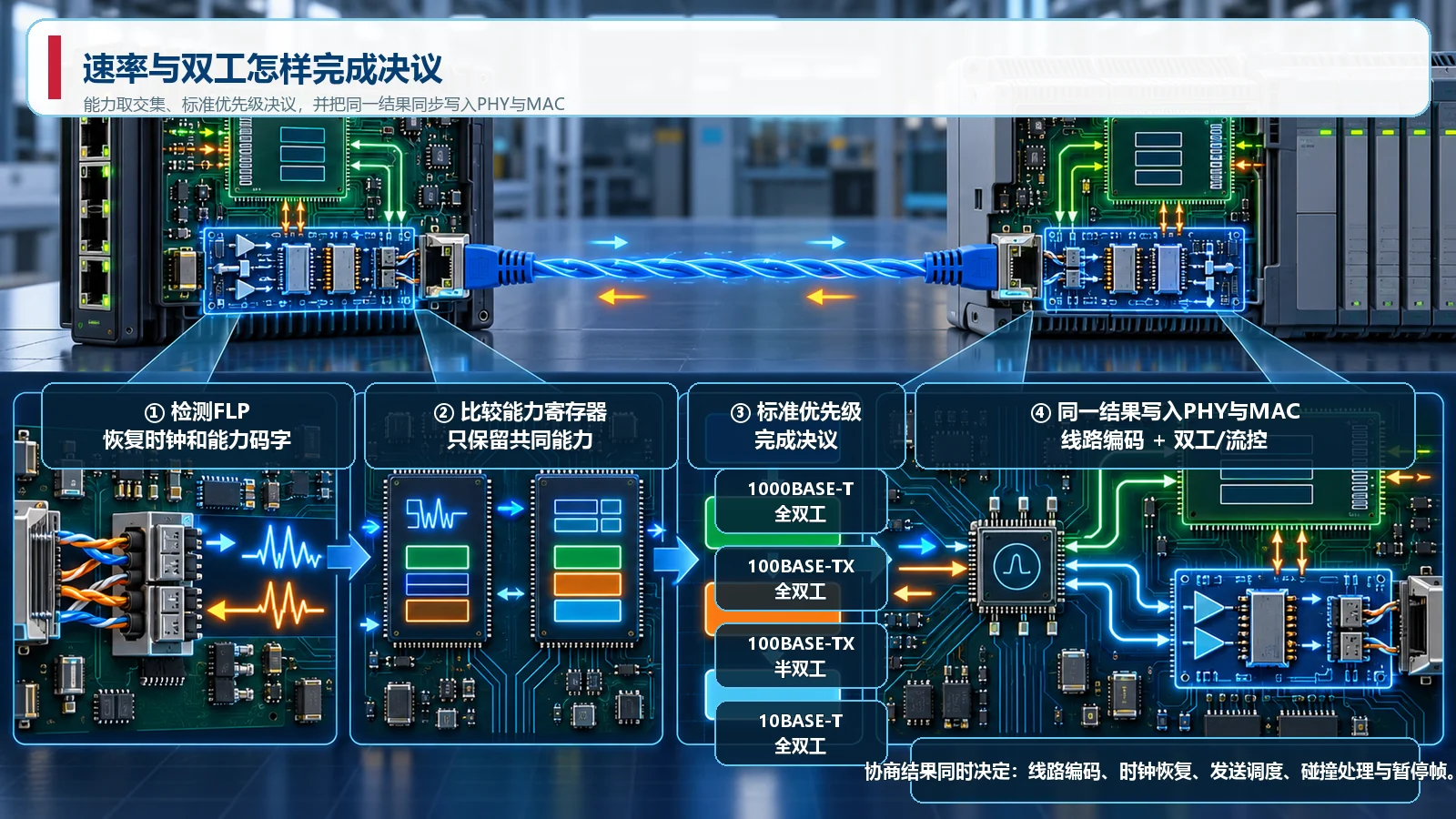

02速率与双工怎样完成决议

自协商不是简单选择数值最大的速率，而是依照标准规定的优先顺序在共同能力中做决议。结果确定后，PHY配置编码、时钟和电气参数，MAC同时配置帧发送和冲突处理方式。全双工链路可同时收发，不使用半双工的CSMA/CD碰撞机制；如果PHY与MAC状态没有一致应用，即使链路灯亮也可能出现异常。

千兆铜缆需要更完整的训练过程和全部线对。线缆只接通两对、端接质量差、串扰或阻抗突变时，设备可能无法建立千兆并退回百兆，也可能反复训练造成UP/DOWN。不要只把“自动降速”理解为交换机性能不足，应先检查线序、长度、接插件和配线架。

03并行检测为何容易留下双工隐患

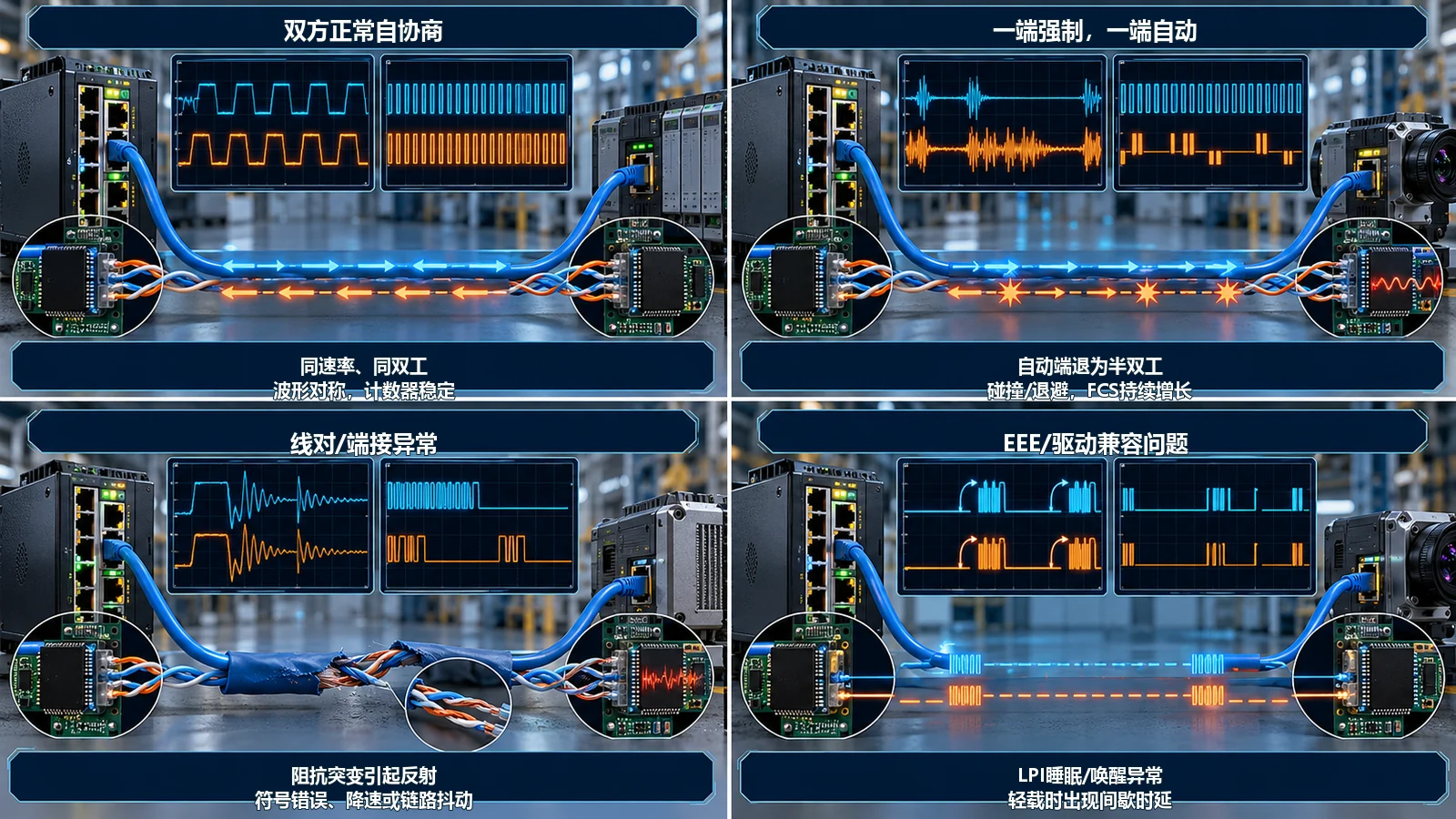

当一端关闭自协商并强制10M或100M时，另一端可能通过普通链路脉冲或接收信号特征做并行检测，从而识别大致速率。但它通常不能可靠获得对端双工能力，因此自动端可能按半双工工作，而强制端仍是全双工，这就是经典的双工不匹配。

双工不匹配不一定让链路立即中断。轻载时看起来正常，负载升高后会出现吞吐不对称、重传、时延增加，以及FCS错误、晚碰撞或相关计数增长。不同芯片暴露的计数器名称不同，应结合双方端口统计和抓包判断，不能只依赖某一个计数值。

04从症状反推物理机制

若端口稳定在低于预期的速率，先核对两端宣传能力，再用合格短跳线绕过现场布线。若更换短线后恢复，问题更可能位于线对、模块、配线架或端接；若仍不恢复，再核对端口配置、固件和设备能力。反复UP/DOWN通常提示训练失败、接触不良、供电或兼容问题。

若速率正确但业务单向慢或错误数持续增加，重点检查双工一致性。节能以太网EEE会在空闲时进入低功耗状态，某些组合可能表现为低负载时的间歇时延；排查时可以在批准的测试窗口临时统一关闭EEE进行对照，但不能把一次改善直接当成根因结论。

05现场排查要保存哪些证据

变更前记录两端端口管理状态、宣传能力、协商结果、速率、双工、流控、EEE、链路上下线时间和错误计数。抓包应放在合适的镜像点，记录测试流量方向和负载。之后每次只改变一个条件，例如统一为自动、替换一条短跳线或更换一个端口，避免同时修改多项而失去证据链。

恢复后不仅要看到LINK灯稳定，还应验证双向吞吐、时延、丢包、关键业务周期和错误计数。工业现场的振动、温度和电磁环境可能使边缘问题间歇出现，至少保留一段趋势观察时间，并把最终端口配置与线缆标识写入验收记录。

06推荐的配置与验收原则

通常应让链路两端同时开启自协商，并明确限制到双方真实支持的能力集合。确需强制配置时，两端必须同步设置相同速率与双工，并在文档中记录原因。对于千兆及以上铜缆链路，应优先遵循设备说明和标准要求，不要用单端强制来掩盖布线质量问题。

验收可以按“能力一致、协商一致、计数稳定、业务通过、断开恢复正常”五项执行。若设备支持端口告警或网管，应为速率变化、链路抖动和错误增长设置合理阈值与持续时间。这样，自协商从一个默认开关变成可观测、可复测的工程过程。
