Bypass旁路怎样工作：工业光旁路、串联工具与故障边界

先问旁路绕过谁，而不是先承诺无缝

Bypass的意思是旁路，也就是让信号绕过一个原本经过的处理环节。它可能用于工业交换机掉电后的光路直通，也可能用于绕过串联在网络里的安全检查工具。两者保护对象和接口组织不同，不能仅凭同一个英文名称，把它们当作自动接管所有故障的备用交换机。

假设一条光链路经过多个现场机柜，其中一个机柜失去供电，工程目标可能是让上游仍能与下游通信。另一种场景是在两个网络区域之间串接检查设备，检查设备故障时希望另有通路。先写清绕过哪台设备、哪些业务仍应可用，再选择旁路架构，才能判断它是否解决实际问题。

旁路不保证被绕过设备的功能继续执行。工业节点上的本地终端可能失去接入，安全工具的检查可能被跳过；即使主路径后来恢复，也还要核对设备启动、链路建立和业务状态。标题中的关键任务或无缝不是性能证据，允许中断多久、允许丢失什么，应由业务要求和测试确定。

工业光旁路：有电时交换，掉电时直通

具有这种设计的设备，在有电状态下使用光接收、交换电路和光发送等环节参与网络转发，本地电口也能接入终端。掉电后，指定的旁路光接口按产品设计连接，使外部光信号绕过失去供电的交换部分。这是特定端口与特定状态的物理路径变化，不是关闭一个软件选项就让普通交换机获得相同能力。

飞畅两光八电产品详情3307明确说明，设备掉电时两个Bypass接口F1、F2直通，有电时对应光口可作为千兆光以太交换接口。它提供了采购时可以核对的掉电旁路条件；不能进一步推定软件死机、单路告警、链路断纤或应用超时都会触发同样动作。

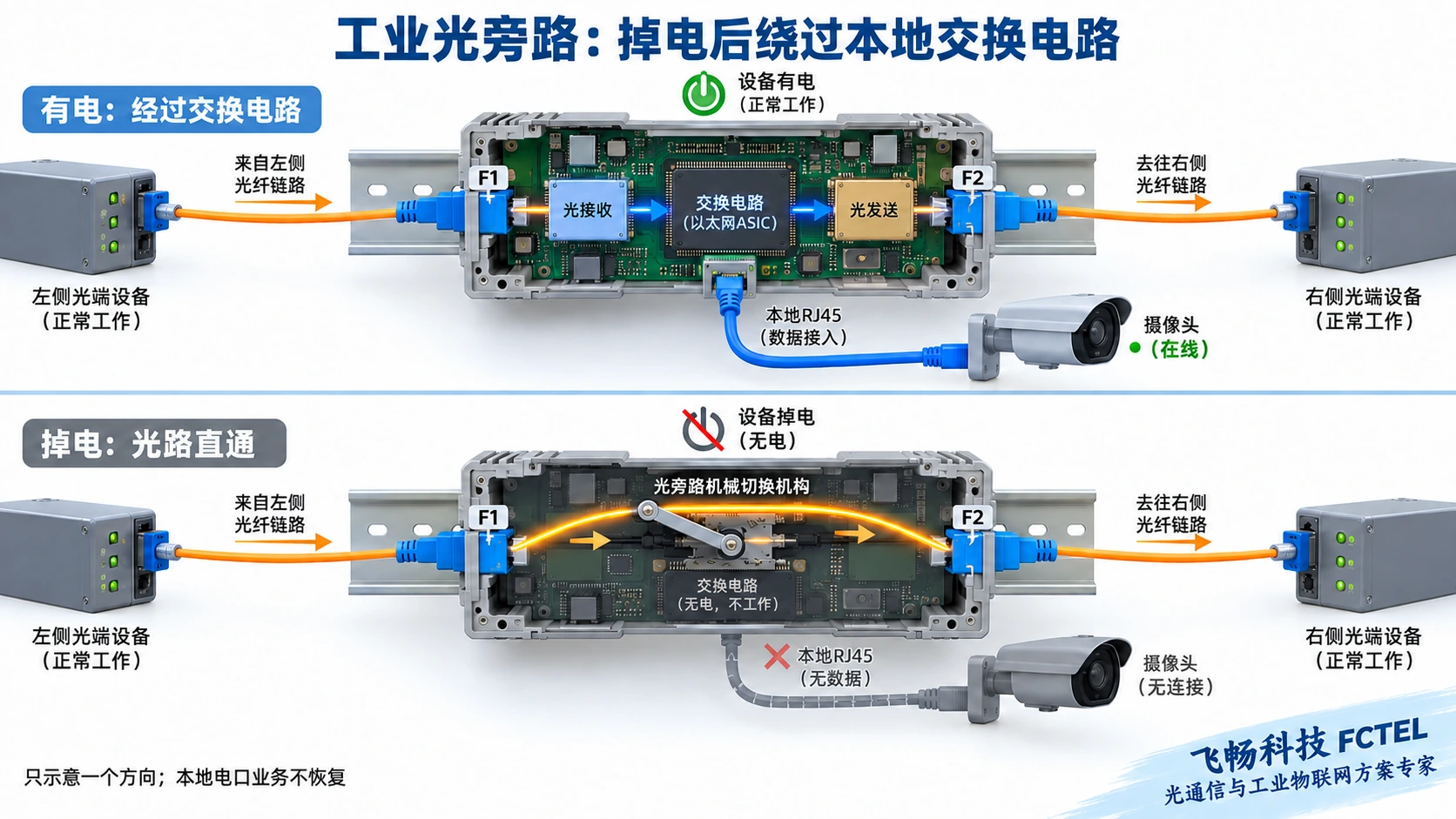

正常经过本地交换与掉电后的直通路径不同，示意图只展示一个方向，实际双向接线按交付手册确认。光旁路并不会给本地电口或摄像机供电，也不会替掉电节点继续执行VLAN、组播、管理和端口策略。设备有冗余电源可帮助维持供电，但冗余电源与旁路又是两项不同功能。

直通以后，光路条件要重新核对

原来相邻的两段链路，经过旁路后可能形成更长的端到端光路。应核对实际两端的光纤类型、收发波长、速率、连接方式和协议兼容，不能只因为F1、F2能插入接头就认为绕过以后必然正常。不同模块及单纤、双纤版本的配对方式，需要按具体设备说明确认。

光预算可以理解为发送端能够提供的光功率，经过线路和器件损耗后，是否仍处在接收端允许的范围。旁路器件、连接器、熔接和光缆都会影响损耗；实际哪些损耗需要相加，取决于该型号的光学路径。既要检查功率过低，也要避免超出接收允许上限。

一处掉电和连续多处掉电的光路可能不同，应分别确认允许旁路的节点数量及测量条件。标称传输距离不是任意多级旁路的保证。规划阶段索取插入损耗和端口配对资料，开通时在正常与旁路状态测量对应链路，保留路径和测量记录，不靠指示灯替代预算。

串联工具旁路：绕过处理环节的另一种设计

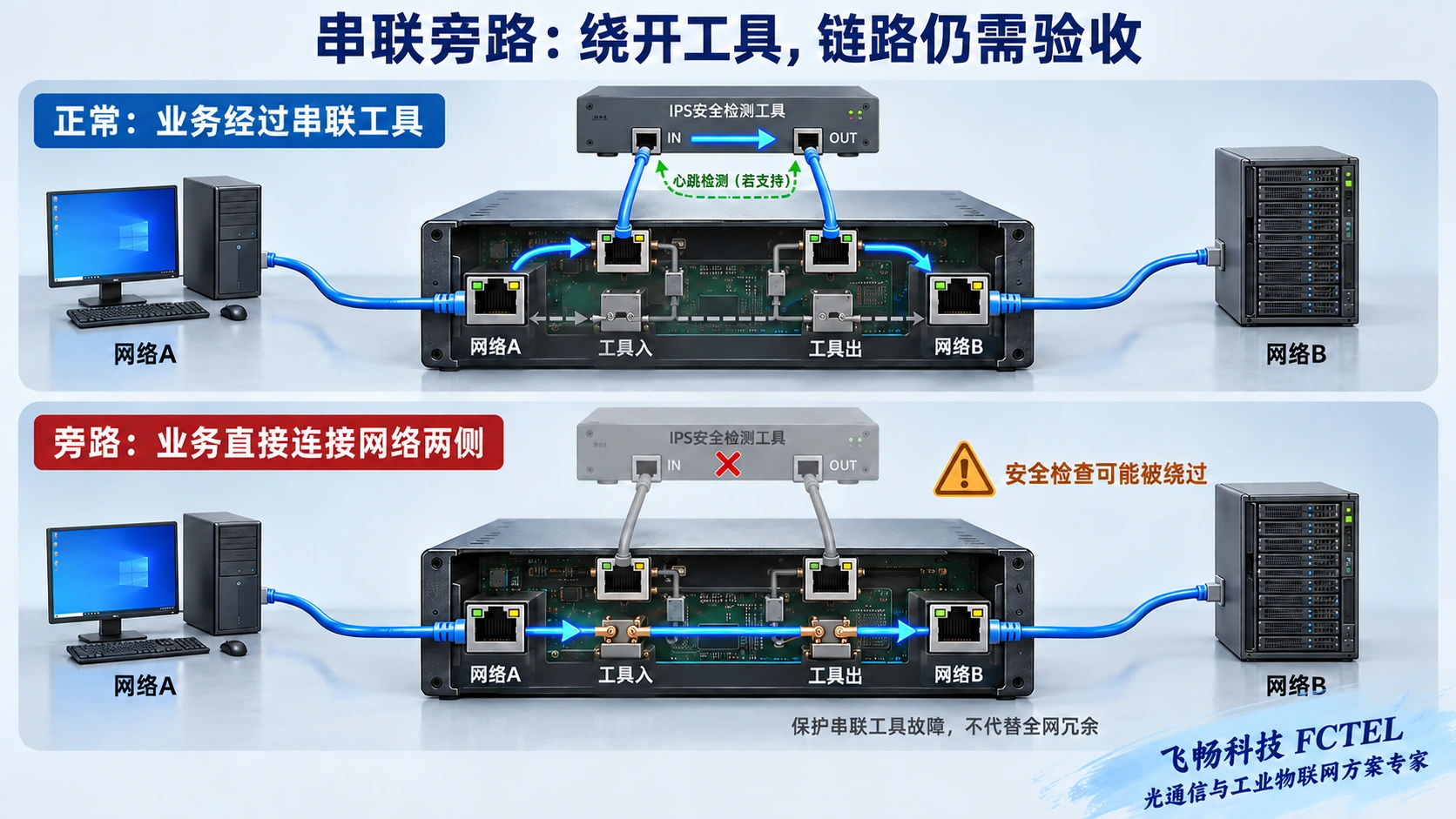

串联部署的安全或检查工具位于业务必经路径上，正常时业务进入工具、经过处理后回到网络。外部旁路设备在满足指定条件时，能够把网络两侧直接连接，绕过该工具。这里的网络口和工具口承担不同角色，不是把工具随意接到一个镜像口就能得到相同控制。

某些串联旁路设备用心跳报文检测工具的处理路径是否仍可返回，而不只检查网线有没有连接。Garland的官方说明描述了这种方法：旁路设备向工具发送检测报文并检查返回，再按配置决定状态。这里只说明该类机制，不把第三方的心跳功能写成飞畅工业光旁路型号已支持。

单纯有链路状态，不能证明应用处理正常；心跳返回也不一定证明所有业务都符合要求。检测内容、周期、超时和恢复条件应按型号确定。图中的检测线只表示工具循环路径，不代表会向全部生产终端发送检测包。两种旁路共同的思路是绕过指定环节，具体触发逻辑则必须分别确认。

连接继续，安全检查却可能停止

绕过安全工具后，某些业务可继续到达目标，但原工具承担的检查或阻断可能不再执行。这不是功能缺陷的简单判断，而是方案必须明确的工作状态：该链路故障时应继续通信，还是应停止通过？应由系统用途、访问边界和负责人员共同确定，不能用连通率一个指标代替所有要求。

继续通过的故障策略常称为fail-open，停止通过的策略常称为fail-close，具体含义要对应网络设备而不是建筑门锁理解。某个设备失电后处于什么状态、恢复供电是否立即重新串入工具，都需要资料和试验。不要默认所有旁路产品有两种模式，更不能把工业掉电光直通当作已经完成安全策略设计。

维护计划应让值班人员知道何时处在旁路状态、哪些功能缺失以及由谁恢复。若有告警、日志或状态输出，按型号配置并验证；没有相应功能时，不能在方案里写成自动通知全部人员。需要备用检查设备时，还应另列接管路径和状态同步条件。

旁路、环网保护和设备冗余分别验收

光旁路绕过某个本地节点，环网机制则通常通过改变允许转发的拓扑应对链路变化，设备冗余还涉及另一台设备接管。它们可以在完整设计里组合，却不能互相替代。断纤不会因为绕过一个交换芯片而重新接好，上游供电中断也不一定属于本节点旁路能够保护的范围。

飞畅3307详情列有STP/RSTP方向的功能。采用环形拓扑时，需要确认所有节点的协议和配置，并观察掉电旁路改变光路后，网络如何重新建立链路与收敛。不能把内置旁路和RSTP两个名称相加，就宣称任何故障都无中断或具有某个未知的恢复时间。

旁路动作、接口重新建立、拓扑变化和应用重新通信，属于不同阶段。工程记录应分别写明发生时刻和结果，尤其要检查恢复供电后的再次变化。有的业务能自行重试，有的控制任务有严格时限；一次Ping恢复，只能证明一次连通观察，不能证明所有应用状态保持一致。

用明确的故障场景做交付测试

测试前保存正常配置和端口对应，列出计划验证的故障：本节点掉电、上游断链、工具处理异常或恢复供电。只有设备明确支持且项目需要的场景才纳入相应验收。涉及运行系统时，安排维护窗口和恢复步骤，先在隔离环境建立基线，不以随意拔纤代替测试方案。

在稳定业务负载下记录连续报文序号、丢失数量、延迟变化、链路状态与实际应用响应。先验证正常路径，再验证指定旁路路径，最后验证恢复。光旁路同时测量对应收光条件；串联工具旁路则核对是否真的绕过处理、检测触发是否符合约定，避免只观察一个状态灯。

验收不能只测上游到下游一个方向，还应按业务需要检查返回路径；本地电口终端是否失去连接也应明确记录。若要求无缝，需要把允许损失、观察时间分辨率、负载、测试次数和成功标准写清楚，以结果支持结论，而不是把没有看见闪断等同于没有丢失。

让旁路状态能被下一位维护人员理解

交付保留两端设备与模块信息、正常和旁路路径图、触发与恢复条件、光测量记录、测试负载和异常日志。产品型号栏没有清楚标识时，应以订购文件和设备铭牌确认版本，不能由网页标题推定全部配置。扩容或换模块之后，重新核对旁路后的光预算及邻接关系。

Bypass的价值，是在明确的故障条件下给指定环节提供另一条经过核验的通路。先确认绕过谁，再检查剩余路径与丢失的功能，最后验证故障和恢复，才能把旁路从一个笼统的可靠性名词，变成现场能够执行和维护的设计。
