辨认光端机，外观只能提供线索，型号、端口标识和说明书才能确认业务。相同BNC可能接模拟视频或SDI，相同RJ45可能用于网络、串口或管理。本文教你从信号进入设备后经过什么电路来理解差别，避免“插得进去就是兼容”的误判。
一、从铭牌建立设备身份
先拍清整机、铭牌、所有端口和电源标识，登记完整型号、版本、发送接收角色及对应远端。不能只记“视频光端机”或“八路设备”：八路可能指视频、电话或组合业务，接口也可能依订货选件变化。二手设备或旧机柜尤其要核对铭牌与实际板卡，不拿其他型号说明书代替。照片有助沟通，但需要清楚可读，模糊外观不是参数证据。
寻找电源输入、视频或数据标识，再查厂家正式资料。若端口无标识或资料不全，暂停接入敏感终端，向厂家提供完整型号和照片确认。不要根据外壳尺寸判断功率、根据金属壳判断防水、根据带散热片判断工作温度。桌面式与插卡式首先是安装形态，不是视频、电话或以太网业务的充分说明。
二、BNC外形相同，内部为何不同

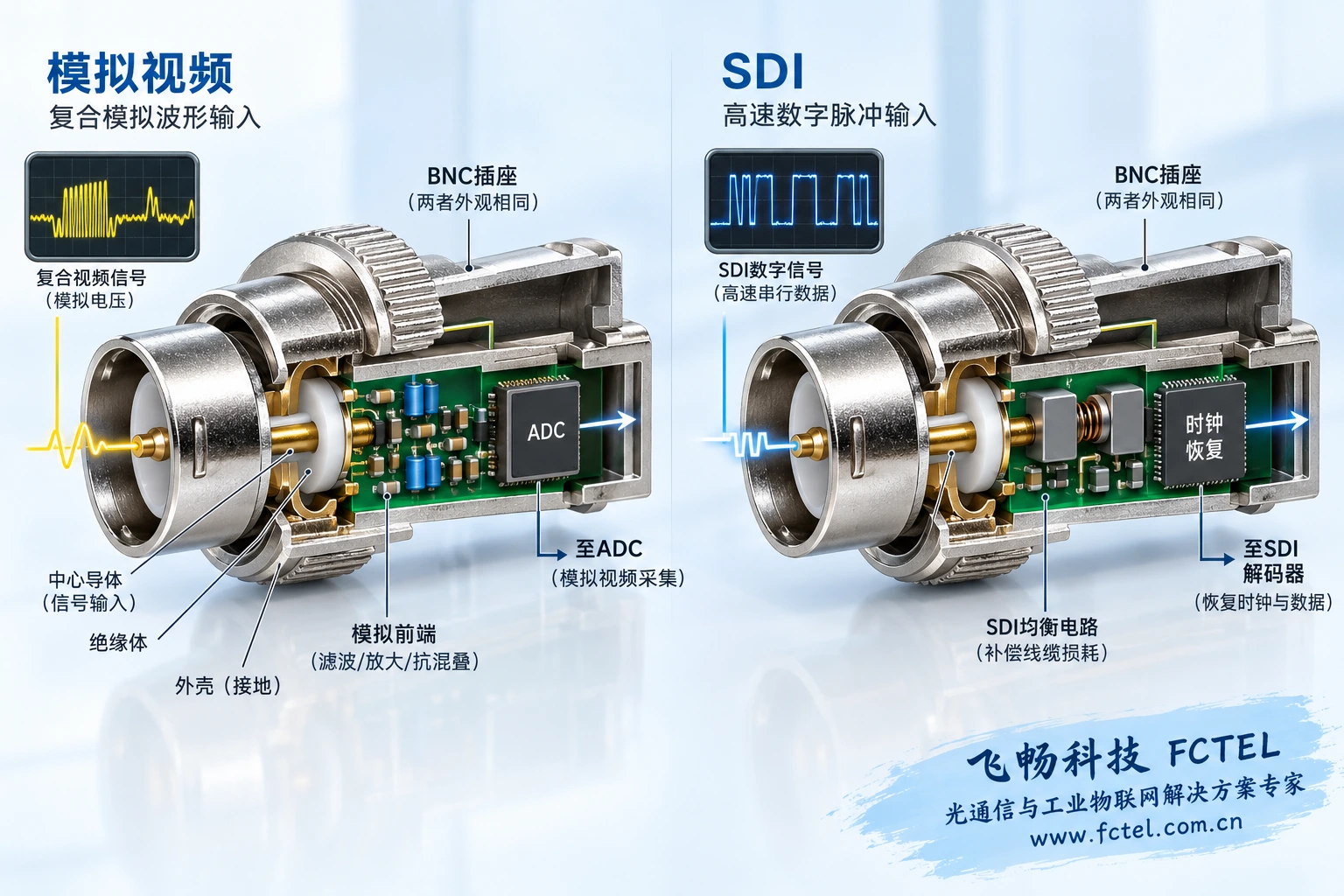

模拟复合视频是随时间变化的电压，相关前端会按模拟视频要求接收，数字式光端机可经采样量化再传输。SDI是数字串行视频，接收链路需要处理高速波形、均衡和时钟恢复等问题。两种设备即使都使用BNC，面对的信号结构也不同，不能通过简单插合自动转换。需要转换时，应使用明确支持对应输入输出的设备。
继续核对制式和速率。写着视频不代表支持所有视频格式，数字内部传输也不意味着外部就是SDI。高清同轴视频还可能有其他格式，不能统称成一个万能BNC业务。选型时用终端输出规格与光端机输入规格一项项对照，再核对接收输出和观看端；只验证发送端型号是不完整的。
三、RJ45不能直接叫“网口”

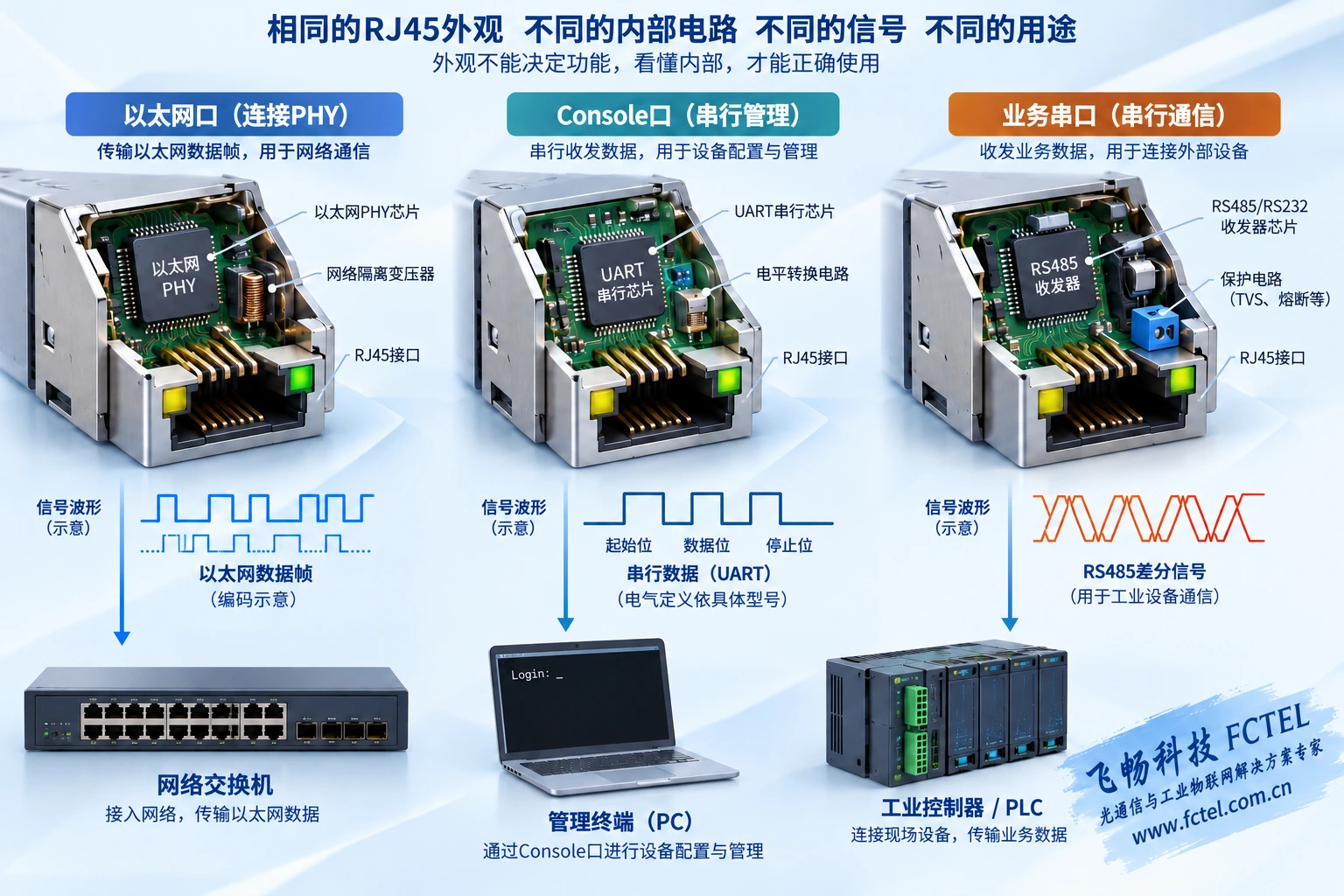

RJ45描述常见连接器外形。以太网业务口后面连接网络物理层电路，处理数据帧；串行管理口后面可能连接串口收发电路，供终端操作设备；某些业务串口也会采用这种连接形式。它们的引脚、电气条件和协议可能不同。用一根普通网线把这些接口混接，不一定只是无法通信，还可能造成不合适的电气连接。
Console通常服务管理，不等于业务转发口；业务串口搬运的可能是控制字节，不等于IP网络。飞畅FCV-V4T/R详情中可见视频与可选数据接口的说明，说明识别必须回到具体型号及订货组合。不要凭RJ45形状推断支持PoE、千兆或某种串口极性，也不要照其他设备的引脚表制作接线。
四、光连接器只能说明一部分
看到SC、LC等接口，可以初步识别连接器家族，但仍要核对抛光类型、单模多模、波长和设备收发组合。单纤双向设备可能依靠不同波长分开两个方向，双纤设备则通常用各自通道承担收发。连接器一致不表示这些条件一致，更不表示任意两台设备可以组成一对。
传输距离还受到发射功率、接收范围、光纤损耗和连接点影响。铭牌写的距离通常有条件，不能把它当现场线路的自动验收结论。未知光口不通过肉眼观察确认发光，不用随机跳线试出“能亮的组合”。先根据资料识别，再用安全、适配的仪器检查，这是保护人和设备的基本顺序。
五、电话与辅助接口也要辨方向
电话业务需要核对FXS与FXO角色，不能因插座像电话口就随意互接。控制业务需要核对RS232、RS422、RS485等电气标准及实际接线定义；继电器告警、开关量和电源端子同样不能混为一谈。端子附近的文字要结合手册解释，NO、NC、COM等标识应在明确功能和安全条件下使用，不通过猜测短接来确认用途。
当整机同时支持多种业务，画一张接口用途表最有帮助：每个口连谁、什么信号、哪个方向、需要哪些参数、如何验证。图表应来自资料与现场确认，而不是把所有插座都归为“数据口”。机框里的不同板卡还要单独登记身份，因为同一机框外观可能对应不同业务组合。
六、指示灯是线索，不是最终结论
电源灯通常只提示某个供电状态，链路灯反映的含义由具体实现决定，业务活动灯可能仅说明有信号活动。不能用“灯全亮”保证视频质量、电话拨号或控制指令正确。按手册解释灯态后，仍需要真实终端验证：看画面和回放、双向通话，或执行已知控制动作。每一项测试都应记录条件及对应通道。
例如替换一台接收机后链路亮灯，录像端仍无画面，应继续核对输出制式和发送端配套信息。若管理界面能够打开，也只说明相应管理连接建立，不证明全部业务口正在正确工作。把观察点与其能证明的范围分开，才能避免把一个局部成功误当成系统合格。
最后把照片、完整型号、资料版本、端口用途和验证结果存档。面对未知设备，正确答案有时是“资料不足，先确认”，而不是给一个听起来肯定的猜测。设备身份越清楚，后续接线、选型与维护越容易；外观识别的价值在于指引你查对资料，而不是替代资料。
参考飞畅视频光端机接口与选件详情及模拟视频信号说明。AI辅助插图为通用结构示意，不能当作具体型号接线图。
