串口光猫怎样接入光纤链路？配对、短纤基准与分段联调

先画一条完整链路，给每段编号

一条典型路径包括主站串口、本地铜线、近端光猫、光配线和光缆、远端光猫、末端铜线与仪表。图上同时写设备型号、通道号、光配置和各自供电来源。纤芯编号与端子编号分开记录，避免换人维护时把业务通道和光路混为一谈。

先确认主站与仪表在已知短铜线条件下能正确交互，记录一条安全的读取请求和回复，包括地址与校验。终端本来就不通时，加入光猫只会增加不确定项。执行控制动作的命令应另行审批和验证，不用它作为随意试错的第一条报文。

串口端：先核对功能，再按端子接线

双方电气制式必须匹配。RS232核对发送、接收、参考及握手信号；RS422核对各差分收发对；两线RS485核对线对、参考及方向控制。A/B或加减符号在不同资料中的约定可能不同，应对照双方手册确认功能，不靠字母相同就接在一起。

保持原波特率、数据位、校验和停止位，确认没有把两个模式开关设成不同业务。多路设备建立通道表；需要终端匹配或偏置时，按实际铜网段及设备已有电路配置，不能在每个端子附近都盲目增加同样电阻。

光端：双纤看方向，单纤看配对

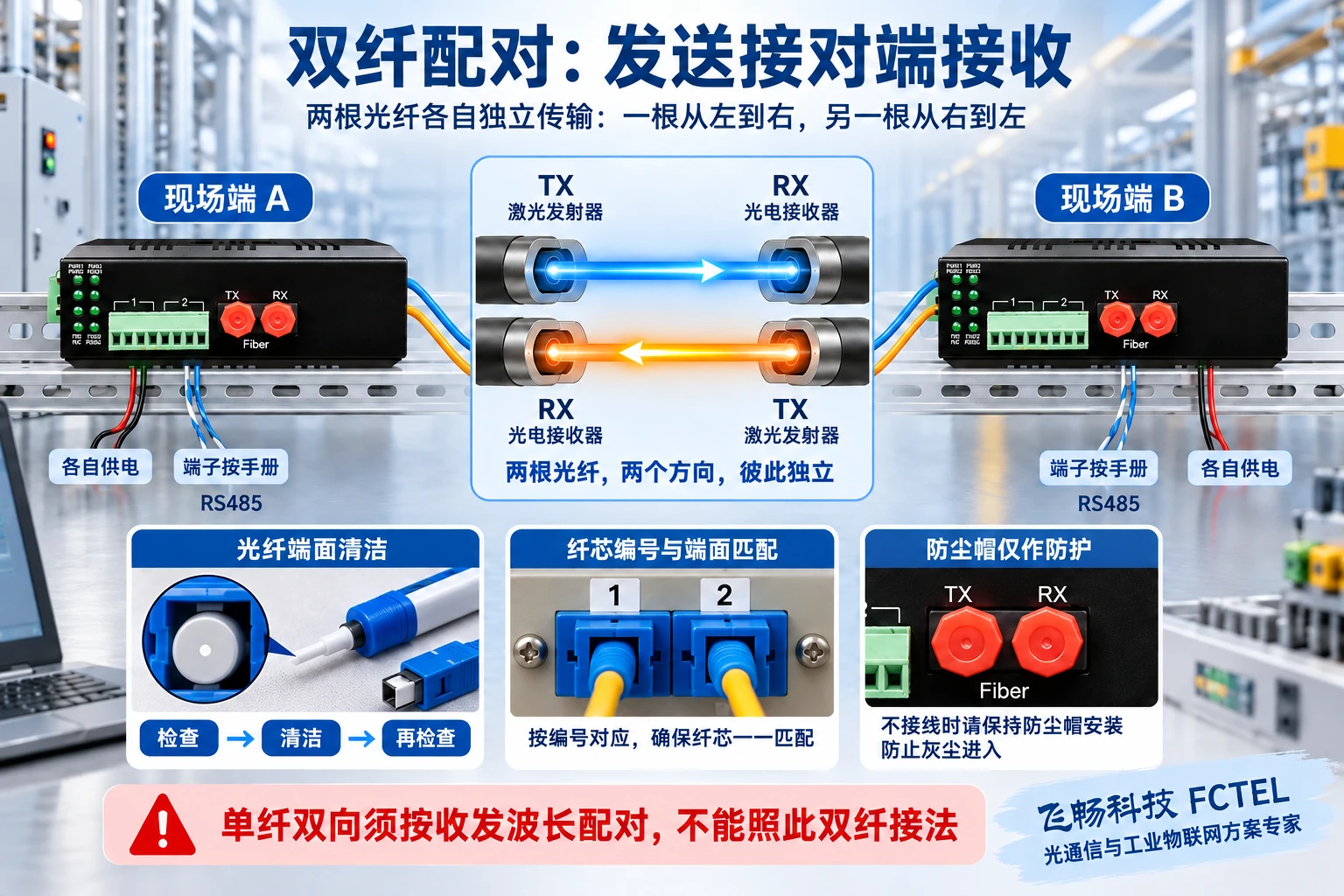

双纤通常用两个纤芯分别传递两个方向：近端TX发射接远端RX接收，远端TX回到近端RX。现场纤芯经过多个配线位置，要按实际连续性与编号核对，不仅看跳线颜色。TX接TX可能让两端都发光，却没有正确接收路径。

单纤双向常按互补收发波长成对使用，具体组合与订购编码由设备决定。两台机器外观相同，也可能对应不同端点配置。纤型、波长、连接器与UPC/APC端面要一并匹配；不同端面不得直接对插。

配线架和熔接只处理光路，并不自动转换业务。现成交换机、PON分光系统或另一厂家串口光口，不能因为同样能插SC而直接加入这条链路。取得明确兼容依据后再设计中间设备，避免把试插当作验证方法。

接收光既不能太弱，也不能太强

发射功率、线路损耗与接收范围共同决定光链路是否适用。纤芯衰减、接头、熔接和弯曲会降低到达功率；接收灵敏度给出低端条件，过载上限给出高端条件。需要按实际配置与测试波长记录，并留约定余量，不以标称距离代替现场测量。

短纤对测可以隔开长线路问题，但强发射的远距离版本可能超过接收上限。测试前先确认范围，需要衰减时按厂家方案处理。功率计要适配波长和量程；看见某个“有光”的状态不等于功率合格，也不能用眼睛观察激光。

三步基准：短铜线、短纤、正式线路

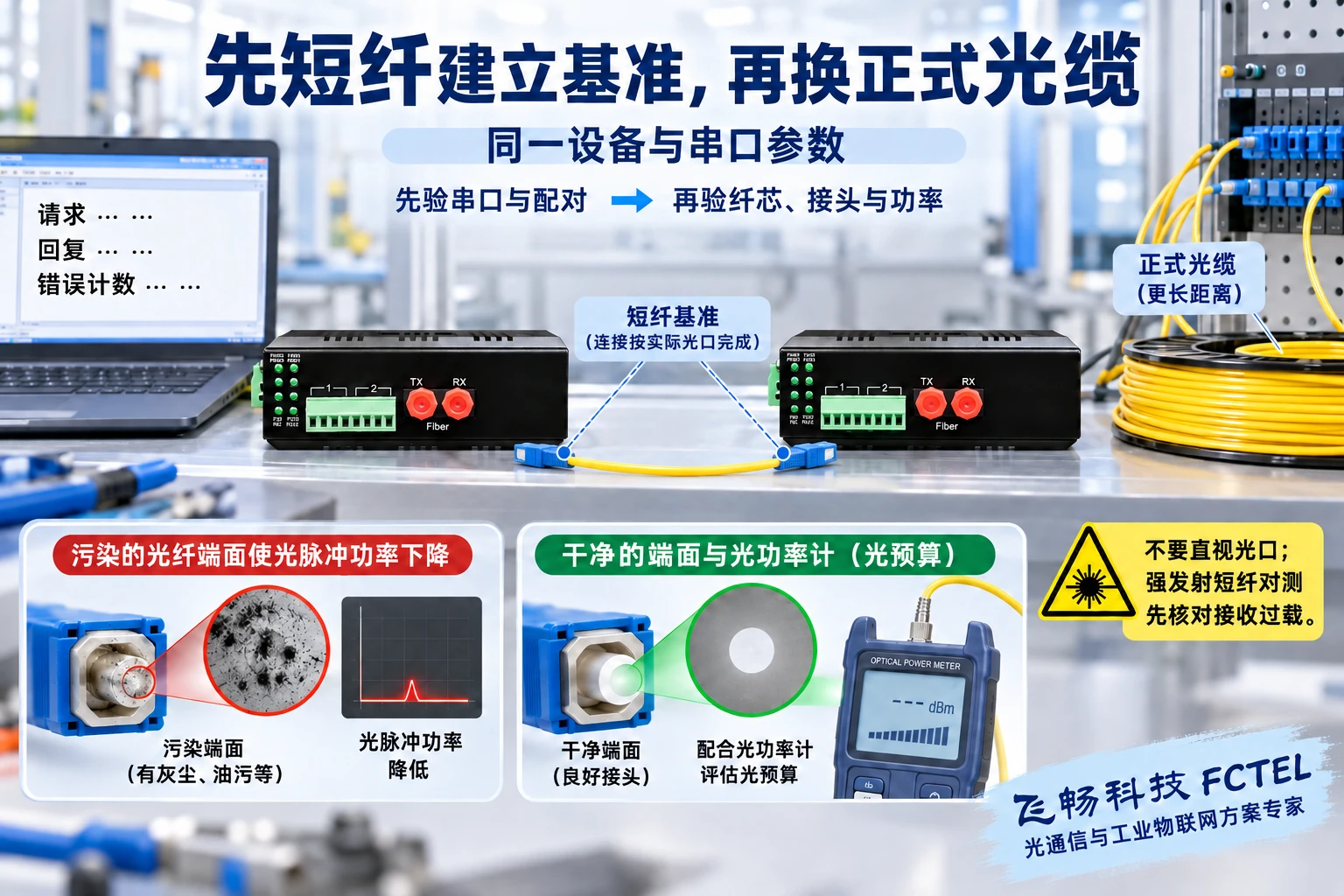

第一步保存直接通信的参数与报文；第二步加入同一对光猫和合适的短跳纤，保持终端参数不变，确认完整双向回复；第三步替换为正式光缆，保持设备、通道与测试负载不变。这样能分清新增变化发生在哪一段。

新跳线也要检查端面，不能仅因为有防尘帽就认定干净。采用匹配的电子检查工具，必要时清洁、再检查，合格后连接；划伤或损坏应更换处理。现场线路测试还要保存接头位置与光功率，不只写“重新插过”。

飞畅FCP-D1G是对应RS485及特定光器件配套需求的具体核对对象；FCP-D1公开资料也有不同光、电配置。不能把产品家族可选项都当成手上这对设备的实际能力。台架使用的版本和正式安装版本应一致。

按故障表现缩小范围，不要同时改五个参数

完全不通时，先查供电、模式、通道与本地串口，再查光配对及纤芯。只有请求没有回复时，确认远端是否收到完整请求、仪表是否作答，再查方向释放、反向路径及主站等待。短纤正常而正式线路失败，重点查看损耗、接头、编号与现场电气条件，但仍不能直接断言光缆损坏。

间歇超时时，保存发生时的完整报文、采集频率、电源状态和环境变化。终端处理、方向切换、传播与内部处理都会占用时间。重试有时能恢复一次查询，却可能加重总线负载；增加超时或重试前，先知道是哪一个环节出了问题。

验收留下可复现的结果与恢复步骤

持续轮询要定义测试时间、次数、错误与超时口径；允许窗口内的断链、设备重启和光路恢复要单独记录。光恢复后主站是否自动继续、是否重复执行控制命令，都属于上层业务验收。现场设备带电作业与生产测试按项目规程进行，不随意拔线验证。

交付清单包含两端型号与订购配置、端子和通道表、纤芯编号、收发功率、基准报文、串口参数、告警含义与恢复办法。后续人员拿到这份记录，就能先复现短链路，再逐段比较正式线路，避免把每次故障都从“换一台试试”开始。
