串口服务器怎样集成工业自动化：接线、网络与业务验收

浏览次数：飞畅科技原创作者：飞畅科技技术团队

把旧仪表接入工业网络，不是把串口线换成网线就完成了。串口服务器主要搬运设备的字节，电脑或控制系统负责解释这些字节。一个可靠的集成方案，要同时解决电气接线、网络会话、应用协议和异常恢复。先让一台设备稳定读出一个已知数值，再逐步扩大范围，比一次接入整条产线更容易找到问题。

先画清楚谁测量、谁运输、谁解释

假设车间有三台温度仪表，办公室希望集中记录温度。仪表完成测量，并按自己的协议提供数值；串口服务器接收串行字节，通过局域网送到电脑；采集软件按照协议识别设备地址、寄存器和单位。这个假设案例只说明分工，不是飞畅的实际客户项目。

设备联网后，仪表并不会自动变快，服务器也不会因为收到字节就理解温度。网络端口的速率与仪表处理请求的速度是两回事。如果应用把数值的单位、字节顺序或倍率解释错了，网络可能完全正常，画面却显示错误温度。因此验收要核对一个可以独立确认的结果，而不是只看指示灯。

第一层：电气接口必须真正匹配

RS232、RS422和RS485描述不同的电气接口，不能因为连接器外形相同就混接。RS232常用于点对点连接；RS485利用两根线之间的电压差表达信号，常见两线方式由多个节点共享主干。同样写着A、B的端子，不同厂商命名可能不同，应核对设备手册的极性说明。

先记录接口制式、线序和参考连接，再检查波特率、数据位、校验和停止位。波特率表示信号节奏，字符格式决定如何组成一个字节，两端必须按设备要求匹配。不能以试遍参数代替查手册，也不能把TTL电平直接接到RS232端口。接线及测量应由具备相应能力的人员按安全规程进行。

RS485总线通常沿一条主干依次连接，支线保持合理长度。终端匹配用于减小反射，空闲偏置用于稳定无人发送时的状态，它们不是同一功能。按电缆、速率和设备说明书确定配置，先检查内置终端与偏置，避免每个节点都额外加电阻。跨建筑线路还要评估地电位差、隔离、防浪涌及等电位连接。

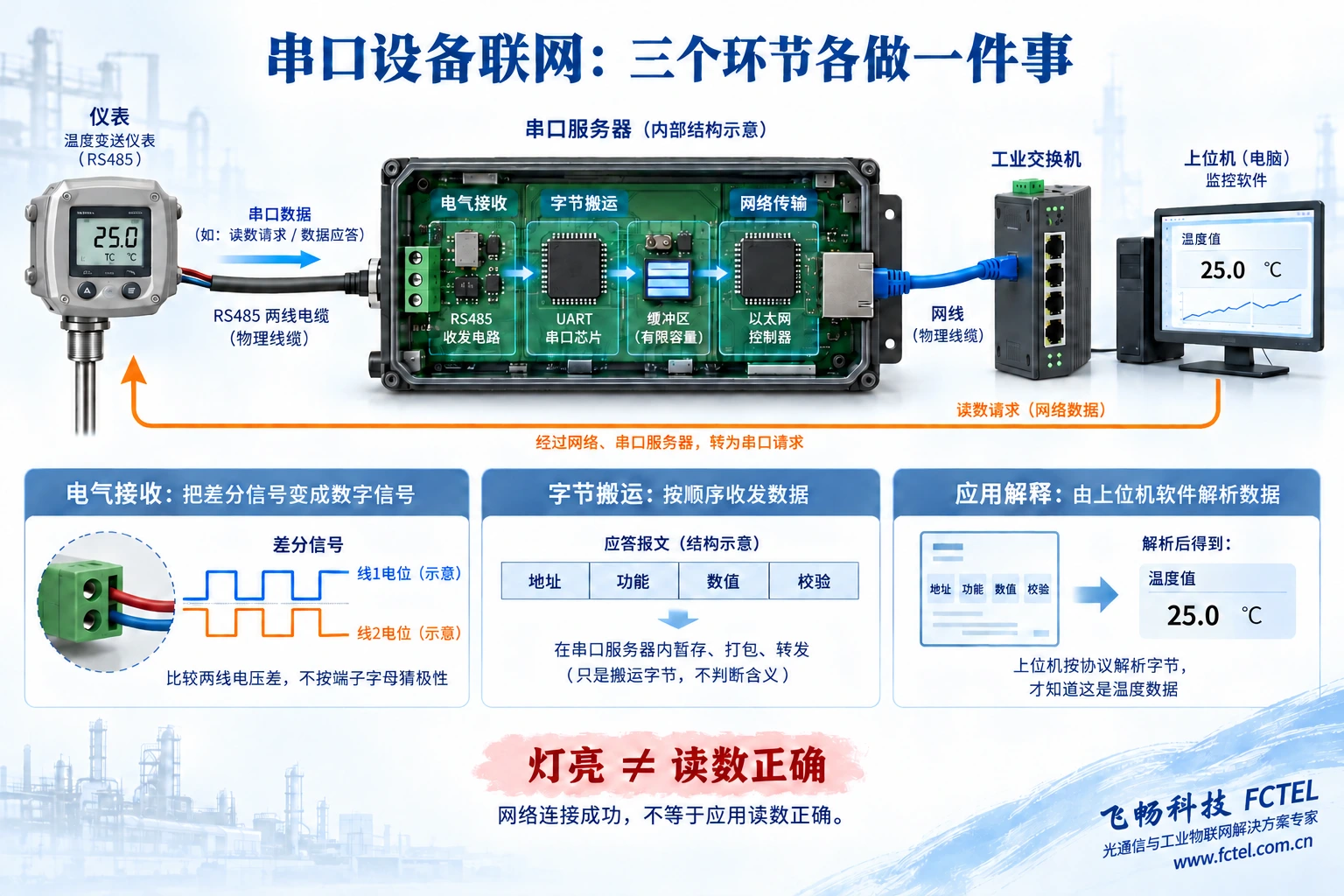

温度仪表的差分信号经串口接收电路和字节缓存进入以太网，电脑按应用协议解释为温度
图1：电气接收、字节运输与应用解释分工不同；通用原理示意，不代表具体型号电路或端子。

第二层：连接方向不等于业务方向

TCP Server模式通常由电脑主动连接串口服务器；TCP Client模式通常由串口服务器主动连接指定服务端。谁发起网络连接，与谁发起仪表查询并不是同一个问题。地址、端口、路由和访问权限要符合现场网络设计，不能只因为一种模式容易连接就认定它更快或更安全。

旧软件只认识COM口时，可评估虚拟串口驱动：它在电脑上提供一个串口入口，再经网络访问设备。这里的“虚拟”不会消除网络延迟、断线和驱动兼容问题。要用实际操作系统、原软件、控制线需求和通信负载测试。能打开COM口，不代表软件的全部时序要求都已满足。

第三层：透传与协议转换分开验收

透明传输像运输没有改写的信件：服务器搬运原字节，收信软件仍要懂内容。把Modbus RTU帧送入TCP连接，不会自动变成Modbus TCP报文。真正的协议网关需要处理对应报文结构与事务关系，必须明确型号支持、配置模式以及上位机所需格式。

TCP提供有序字节流，不保证电脑每次读取恰好得到一整条仪表回应。一个回应可能分成几次读取，相邻回应也可能同时到达。应用应按协议规定的长度、结束条件和校验规则组帧。仅比较网络包数量，容易把正常分块误认为数据丢失；应比较完整请求与回应的字节序列及解析结果。

多台设备怎样避免互相抢话

常见Modbus RTU轮询由一个主站逐个询问设备地址，设备在被询问后回应。同一半双工总线上若多个软件同时发送请求，容易造成冲突或回应归属混乱。设备支持多个网络连接，并不自动证明它可以协调多个串口主站；多客户端业务要按型号的排队与事务管理能力确认。

超时应包含请求发送、设备处理、回应发送以及网络和缓冲等待。先测量实际响应时间，再留合理余量。过短超时会增加重试，重试又占用总线，形成越催越慢的循环。把不同字符参数的设备分到独立串口，通常比强迫它们共享一条总线更容易管理。

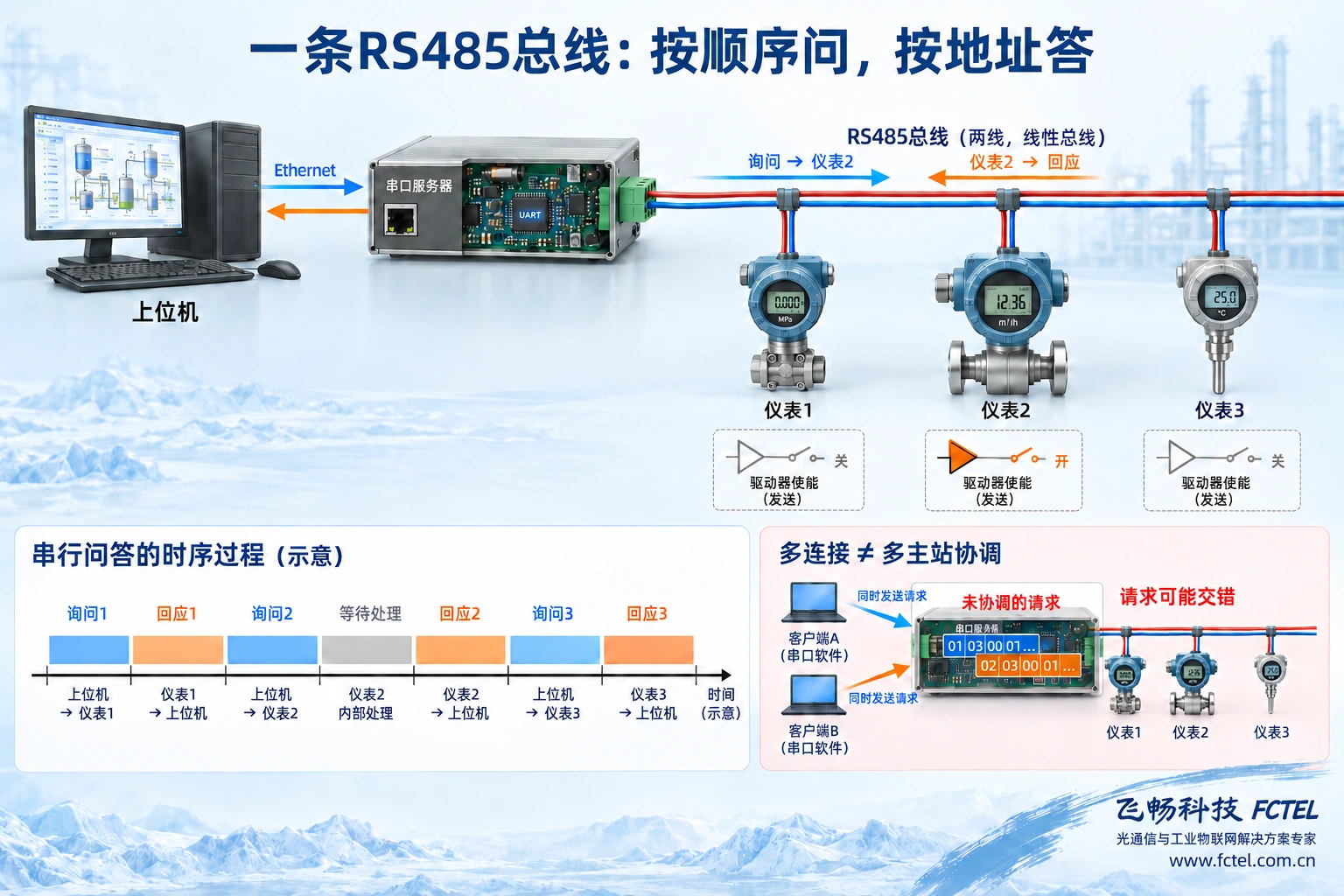

单主站依次查询三台RS485仪表，时间轴展示请求、处理与回应，多个客户端未协调请求可能交错或回应归属混乱
图2：共享总线需要明确的通信调度，示例时间轴不代表实测时延；多网络连接不等于多主站协调。

硬件部署不能只数串口数量

采购清单还要包含供电范围、接口版本、隔离要求、安装空间和环境条件。无风扇设备仍然产生热量，机柜内温度与室外天气温度不同。防护等级也不等于可以淋雨或在凝露环境工作。把导轨、散热留隙、线缆固定、供电保护和维护空间一起核对，避免安装后才发现端子无法操作。

飞畅FCT-1400系列官网提供串口与两路百兆电口、一路百兆光口交换式接入的组合，可用于串行设备联网并通过光口延伸网络路径。这种组合减少单独设备之间的连接，但光口参数、串口数量及接口版本仍需按订购型号确认；不要把具有交换功能理解为所有网络安全或协议转换功能都自动具备。

从短链路逐步扩大，保留每一步证据

先在受控环境用短线直连一台仪表，保存成功请求、回应和已知数值；加入串口服务器后重复同一操作。再接入正式交换网络，随后逐台增加设备与正式线缆。每一步记录地址、字符参数、软件版本、固件和异常时间，就能判断问题在哪个环节开始出现。

最后测试断网、平台重启和设备掉电后的恢复。旧数据应带时间或有效性标志，不能当作当前状态。控制命令发生超时后，不应无条件重复发送，必须依据设备协议判断是否可能已执行。急停及安全联锁不能依赖普通串口联网链路替代经评估的安全控制系统。

上线时限制管理与业务访问来源，修改默认口令，保存配置与回退方案。合格结果是正常负载下读数正确、异常时能够明确告警、恢复过程不会重复危险动作，而不只是能够Ping通设备。把电气、网络、应用和运维责任分清，才算完成了可维护的工业集成。

资料核验：TI RS485设计指南、TCP规范RFC 9293、飞畅FCT-1400产品详情。配图为AI辅助制作的通用原理示意，不是实测或具体型号接线图。
