工业轨式2电1光4路串口服务器
型号：FCT-1500-F2B1S4
光电交换接入，四路串口独立通信
四路串口分别接入仪表或PLC，经百兆电口级联、SFP光口上联监控网络。S4各路通过软件选择制式，固定制式按订货配置交付。
- 有线接口
- 2个百兆电口与1个百兆SFP交换式连接，可开放链路级联
- 串口能力
- 300～921600bps；每路2.5kV隔离、6kV防雷
- 供电安装
- 双路DC9～70V；133×110×40mm；650g；导轨／壁挂

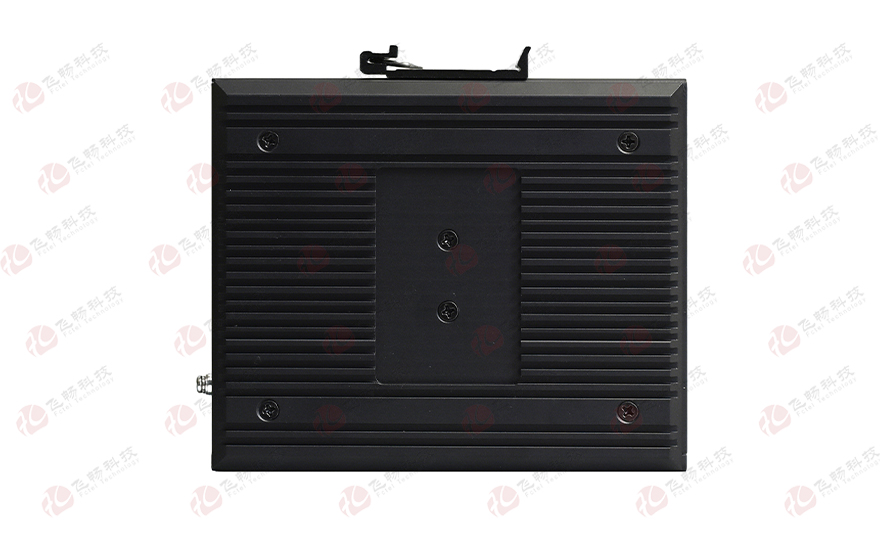

产品实物 · 4个视角进入图片区域后，每8秒展示下一个视角。
01 / 04

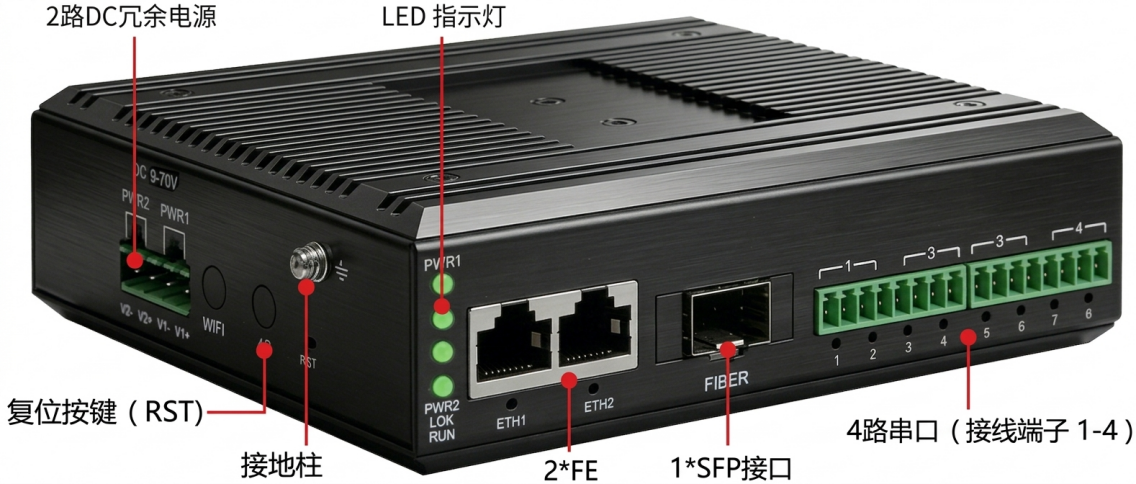

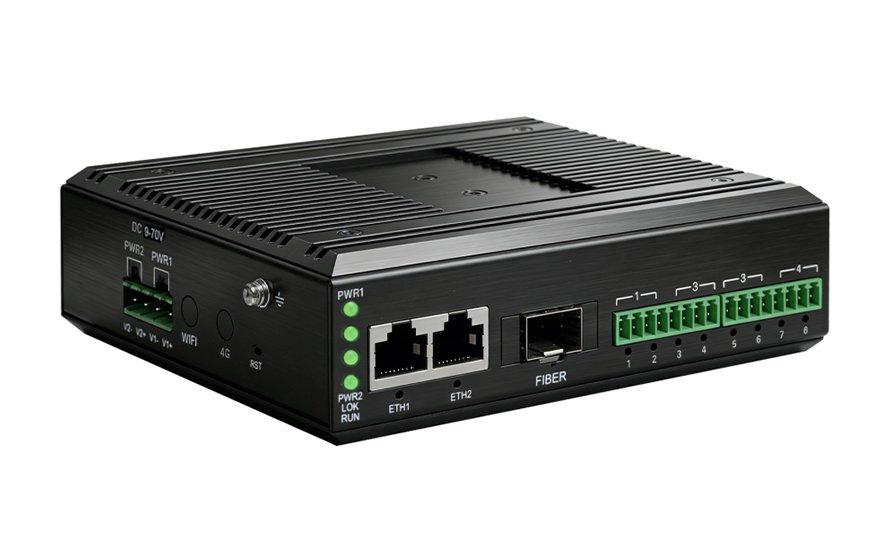

实物斜视 · 点击主图在本页放大
产品概览
产品介绍
- 将仪表、PLC 等串口设备接入光电网络，适用于现场数据集中采集。 RS-485逐路独立屏蔽线地，地间2.5 kV电气隔离，降低地电位差干扰，限制故障跨路波及。

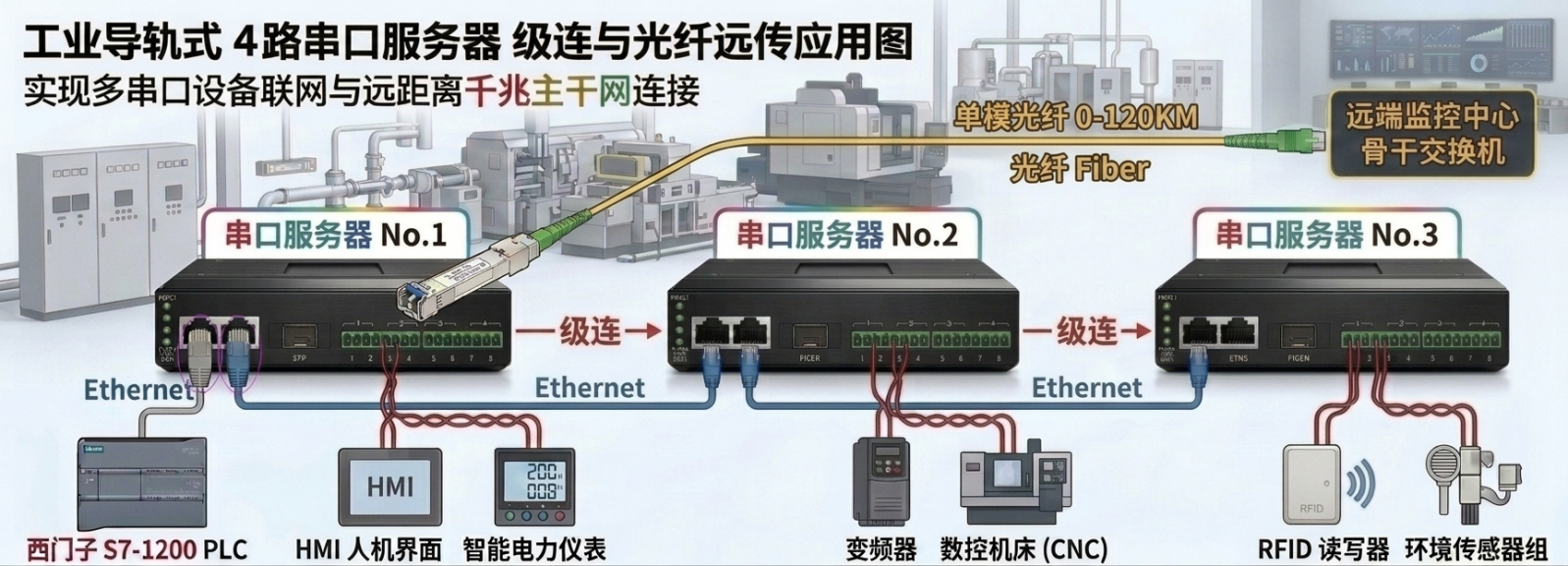

- 2 路百兆电口可级联，1 路百兆 SFP 光口上联，便于扩展通信距离。
- S4 版本为 4 路三合一串口，通过软件选择接口；也有固定制式选型。
- 支持 Modbus RTU 转 TCP、MQTT 透传及 Modbus 转 JSON，便于平台接入。
核心特性
- 接口防雷：电源、串口 6 kV；每路串口 2.5 kV 隔离
- 光电一体：电口级联、光口上联，减少转换设备
- 串口隔离：每路 2.5 kV 隔离，降低接口干扰风险
- 现场适配：软件选三合一模式，自定义波特率
- 平台接入：RTU 转 TCP；MQTT 透传 / JSON
- 参数匹配：支持波特率自动扫描，便于调试
- 远程维护：虚拟串口、跨路由、重连与升级

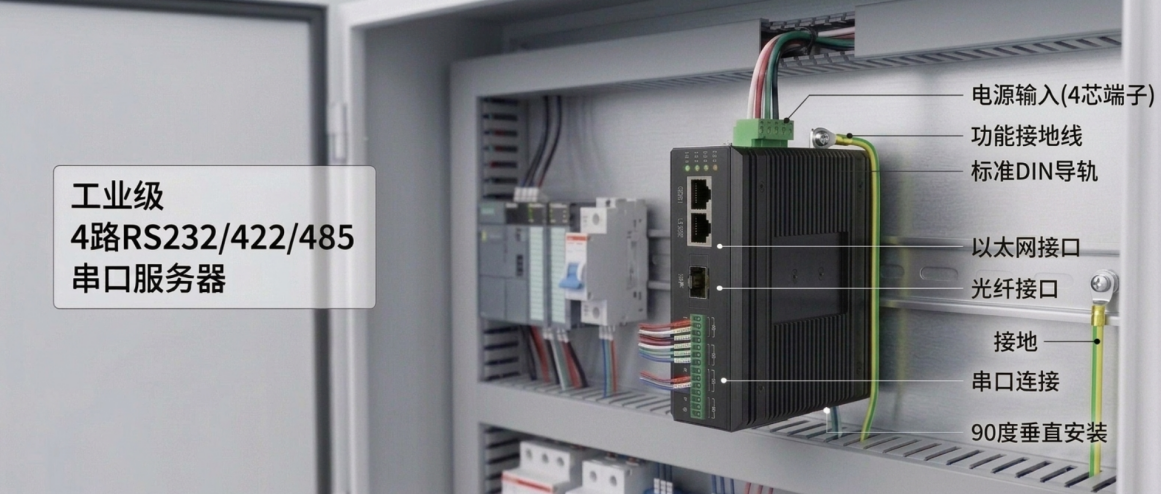

接口安装

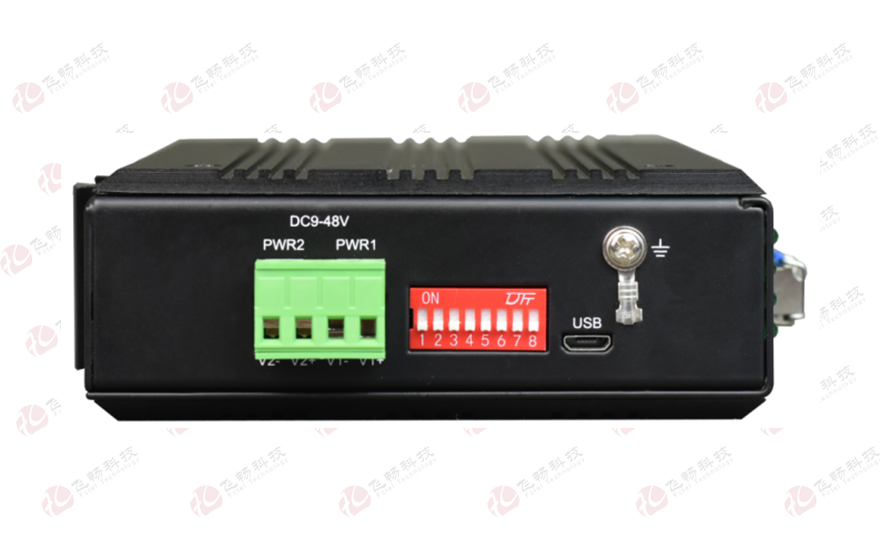

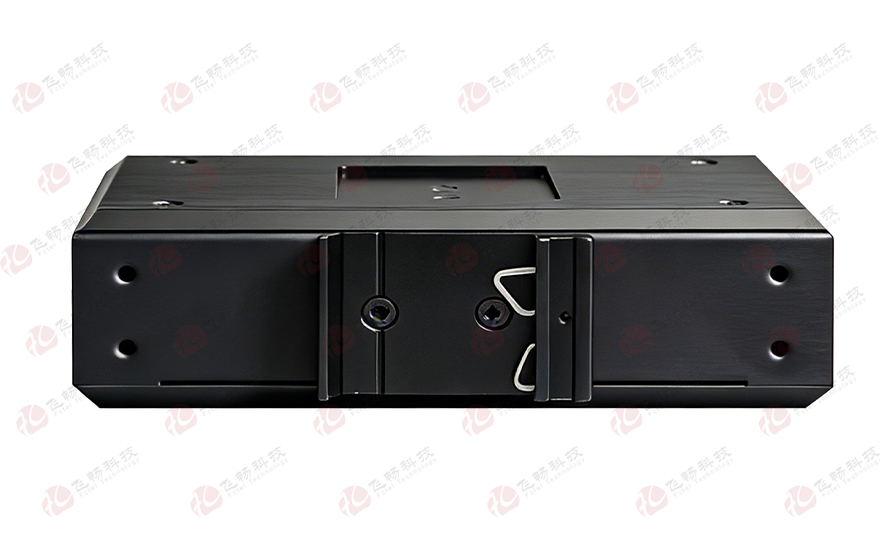

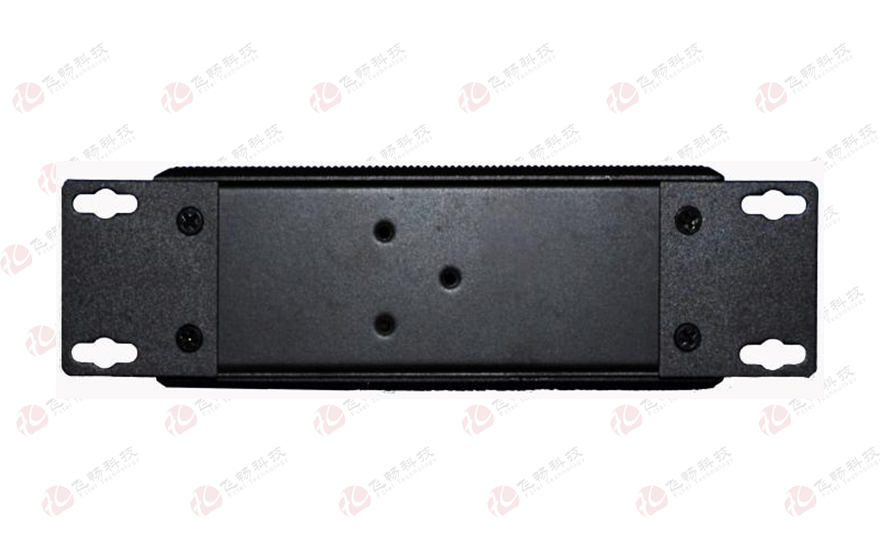

接口与安装 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03

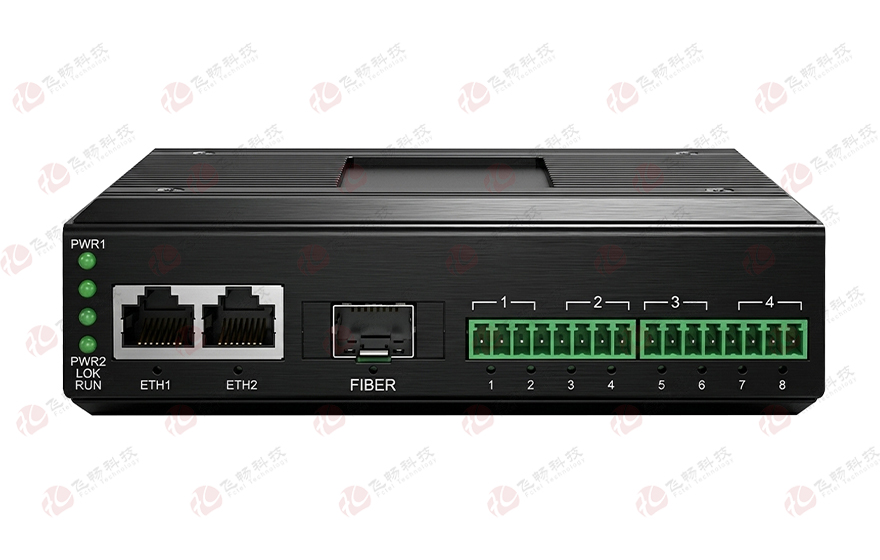

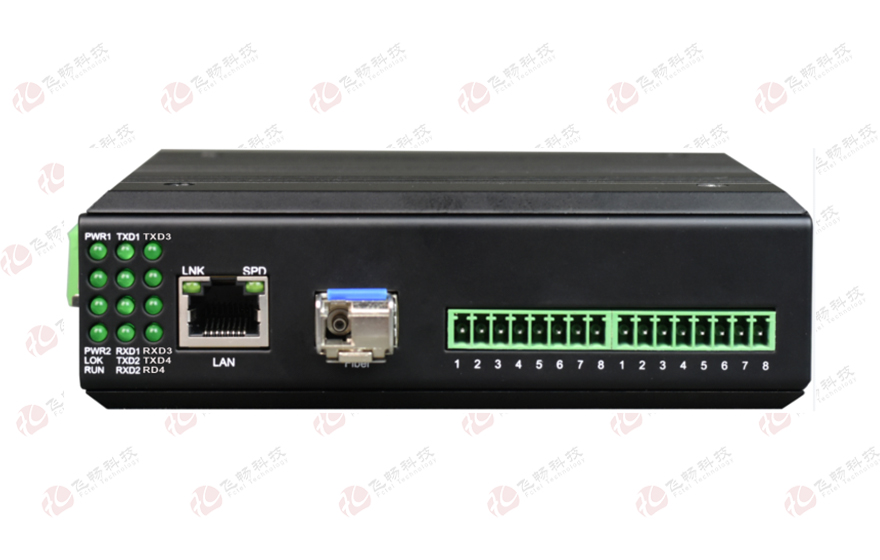

正面 · 网络与串口 · 点击主图在本页放大
01串口信号与接线核对＋ 展开− 收起
| 模式 | 信号名称 | 接线说明 |
|---|---|---|
| RS-232 | RXD / TXD / GND | 与对端收发及信号地对应 |
| RS-422 | TxD+ / TxD− / RxD+ / RxD− | 按差分收发线配对 |
| 两线 RS-485 | A（TX+） / B（TX−） / GND | 按终端极性及交付针序核对 |

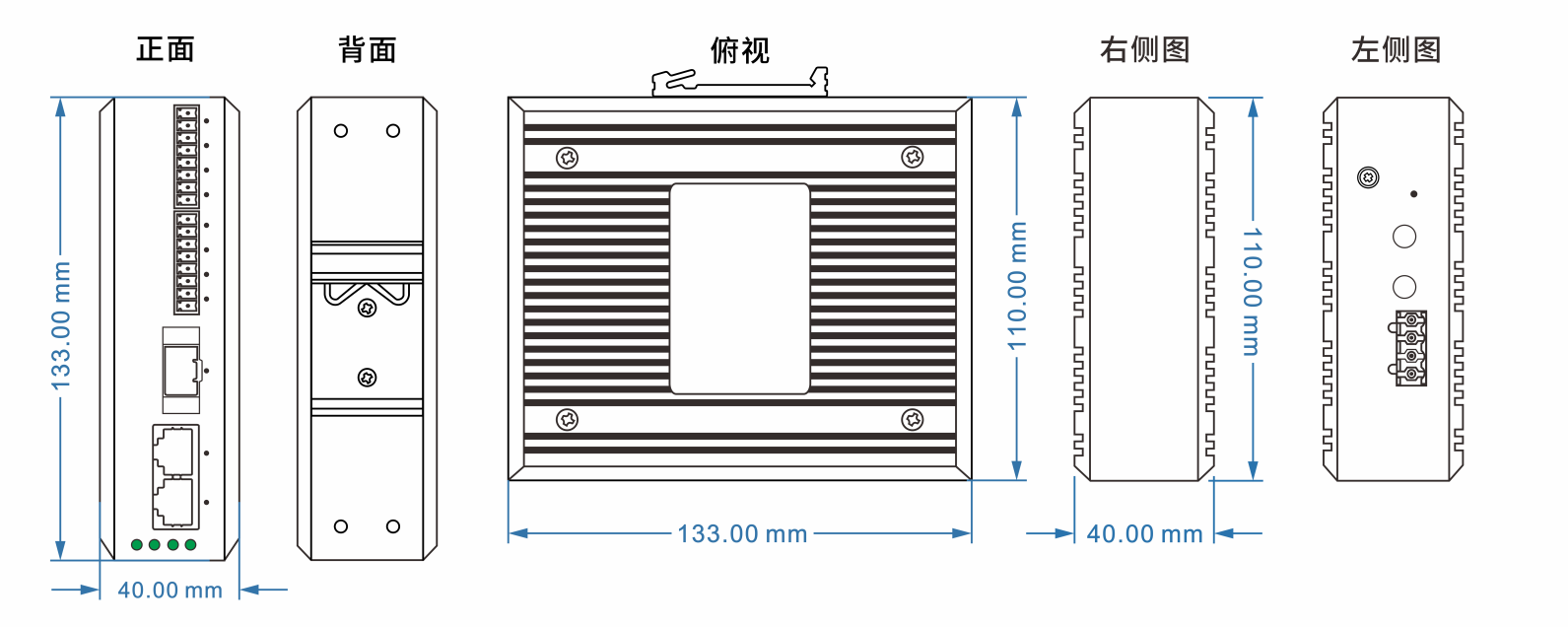

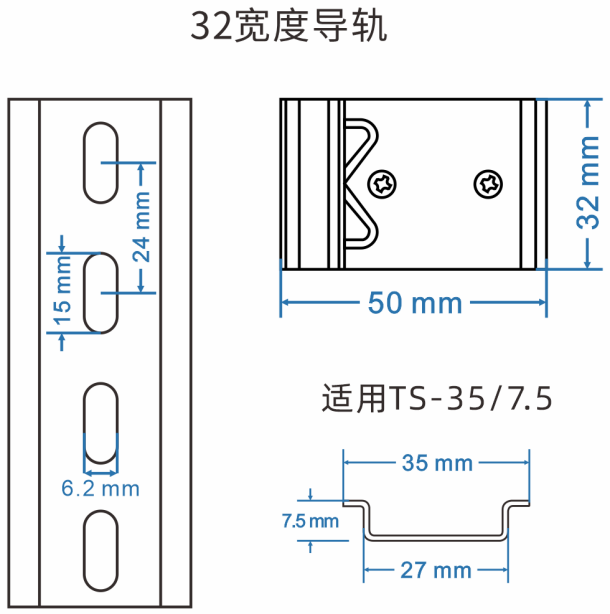

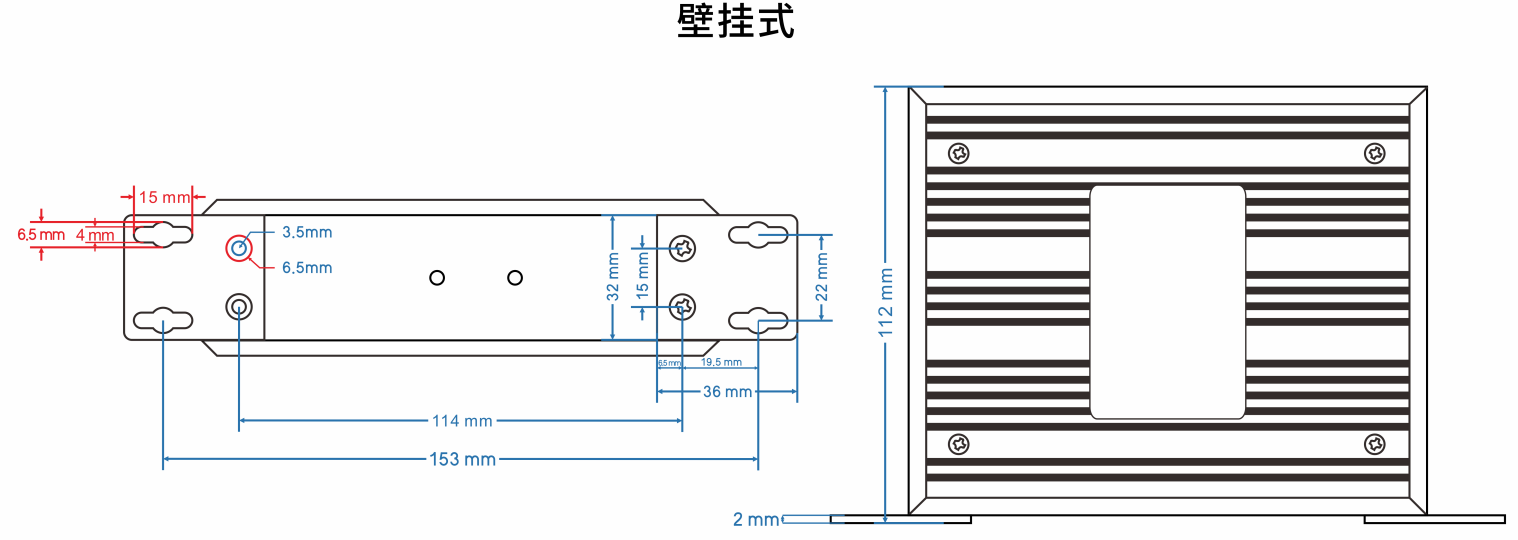

02尺寸与安装空间＋ 展开− 收起
技术参数
01硬件与电气＋ 展开− 收起
| 项目 | 规格 |
|---|---|
| 处理器 | ARM Cortex-M4，主频 240 MHz |
| 电口 | 2 × RJ45，10/100BASE-T(X)，全 / 半双工自适应；Auto-MDI/MDIX |
| 光口 | 1 × SFP，100BASE-FX；与 2 电口交换式连接，支持级联 |
| 光模块管理 | 支持 SFP DDM；需配套支持 DDM 的光模块 |
| 串口配置 | S4：4 路三合一；同系列 1–4 路，固定制式与混合配置按型号 |
| 串口速率 | 300–921600 bps；支持自定义与波特率自动扫描 |
| 串口保护 | 每路 2.5 kV 隔离、6 kV 防雷；RS-485 内置 120 Ω 终端电阻 |

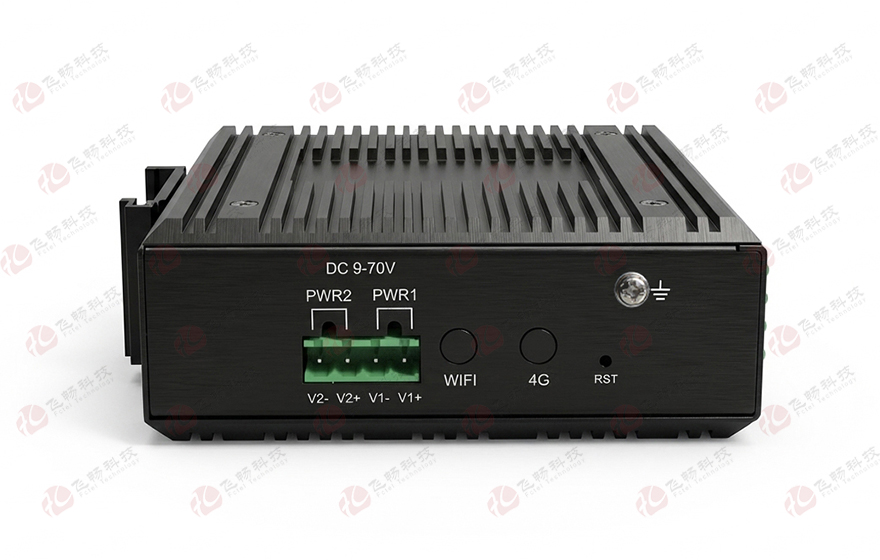

| 电源 / 功耗 | 双路冗余 DC 9–70 V；4 芯 5.08 mm 插拔端子；< 5 W |
| 电源保护 | 6 kV 防雷保护；过载、反接及浪涌保护 |

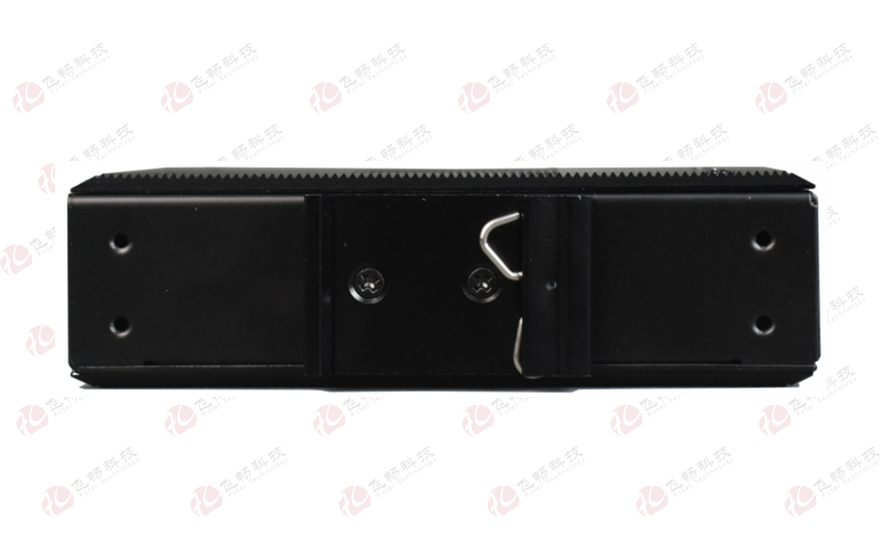

| 结构与安装 | 阳极氧化铝合金，IP40，无风扇；35 mm 导轨或壁挂 |
| 尺寸 / 重量 | 133 × 110 × 40 mm；650 g / 台 |
| 工作 / 存储温度 | -40 ℃ 至 +85 ℃ |
| 湿度 / MTBF | 0%–95% RH，无凝结；> 100000 小时 |
02通信与管理＋ 展开− 收起
| 项目 | 功能 |
|---|---|
| 工作模式 | TCP Server / Client；UDP Server / Client；Modbus TCP；MQTT |
| 协议转换 | Modbus RTU 转 Modbus TCP；MQTT 透传；Modbus 转 JSON 数据包 |
| 应用接入 | 虚拟串口驱动、网络 Socket；跨路由通信 |
| 会话连接 | 每路最多 4 路 TCP 或 UDP 会话；按通道分别管理 |
| 运行恢复 | 网络中断自动恢复连接；支持远程固件升级 |
| 管理配置 | Web 管理、Windows 配置工具、SNMP 网管；DHCP、DNS |
多会话不增加物理串口数量；同一终端的请求由上位系统协调。跨路由部署需 IP 可达。
03接口防护与逐路隔离＋ 展开− 收起
| 接口／防护项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| DC 电源接口 | 6 kV 防雷保护 | 降低供电线传入的雷击感应及开关操作浪涌风险；同时支持过载、防反接保护 |
| 各路串口 | 6 kV 防雷保护 | 每路 2.5 kV 隔离；降低外部电位差及信号线传入的雷击感应、开关操作浪涌风险 |
| RJ45 以太网接口 | 浪涌与防雷保护 | 降低网线传入的雷击感应及开关操作浪涌风险 |
| ESD 静电抗扰度 | IEC 61000-4-2：接触 8 kV，空气 15 kV | |
| EFT 电快速瞬变 | IEC 61000-4-4：电源 4 kV，信号 2 kV | |
| 串口光电隔离 | 每路2.5 kV | 每一路串口均提供光电隔离。 |
| RS-485独立地 | 2.5 kV电气隔离 | 每路RS-485均带独立屏蔽线地；各路地相互隔离。 |
| 交流误接隔离 | AC220V / AC380V | 一路串口直接误接上述电压时，不会烧毁隔离侧的其他串口设备；非串口正常工作输入电压。 |
| 防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）浪涌（冲击）抗扰度试验； 开路电压波形：10/700 μs； 试验源阻抗：40 Ω | ||
隔离与浪涌防护需结合现场接地、布线及外部防护。AC220V / AC380V为误接隔离说明，非串口正常工作输入电压。

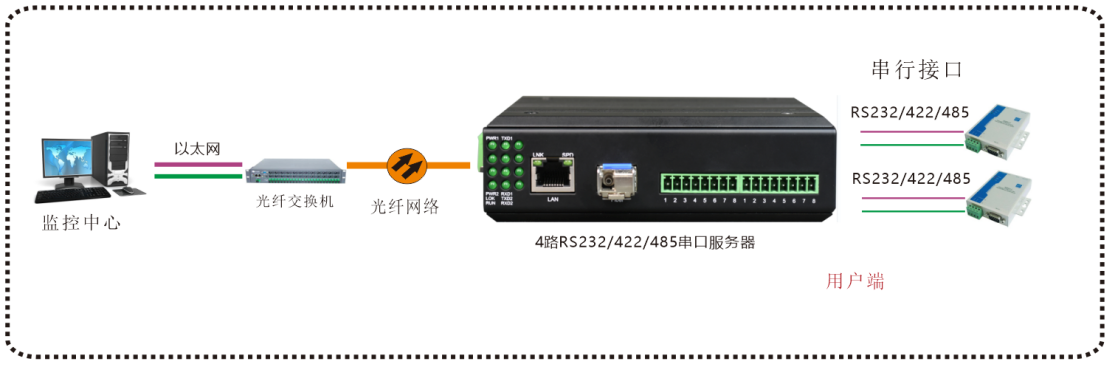

应用场景

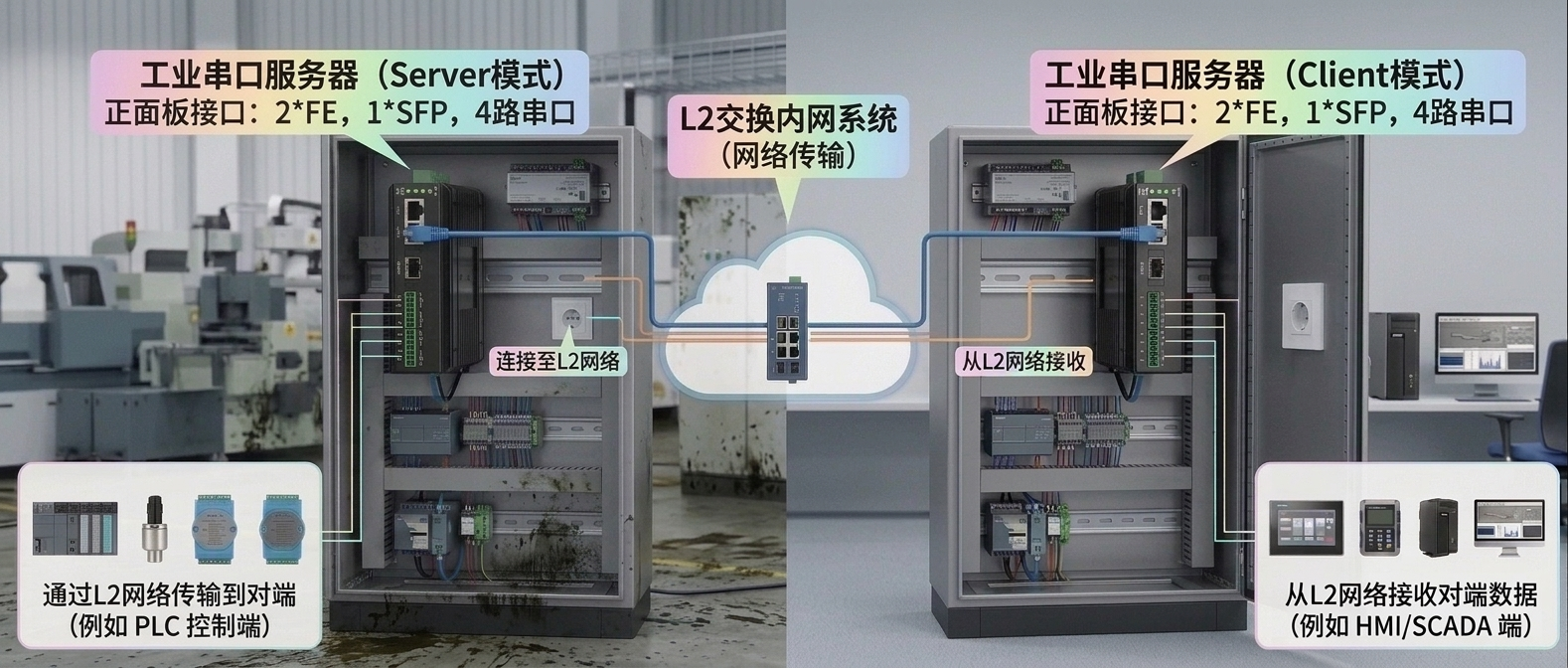

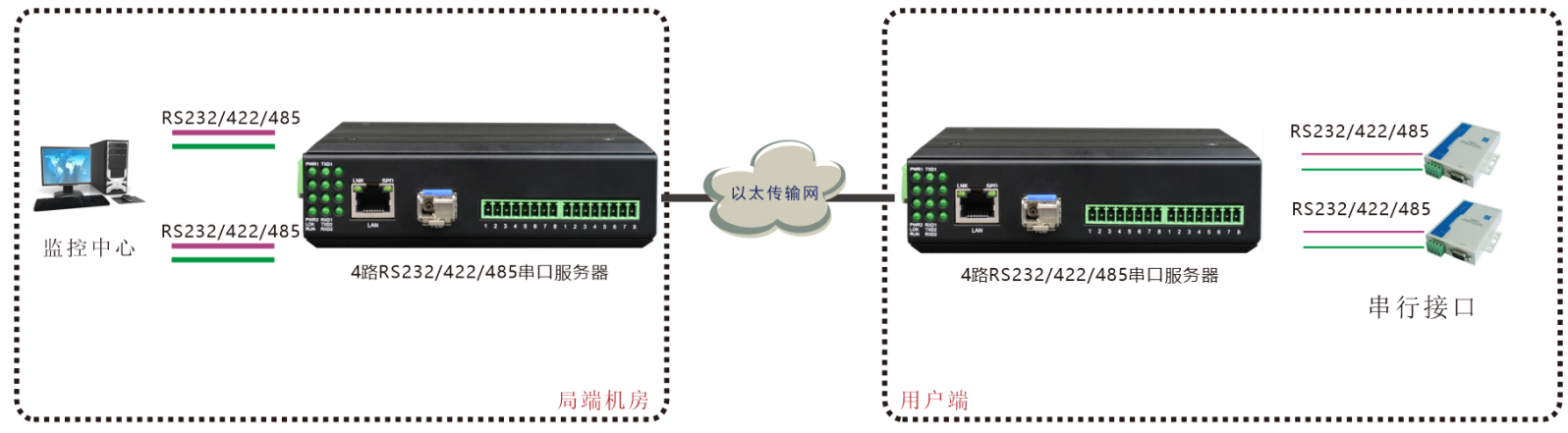

两台对连：原有串口设备跨网络通信
配置选型
01完整型号与规格定义＋ 展开− 收起
| FCT- | 1500- | F2B1 | S4 |
|---|---|---|---|
| 公司与类型 | 工业串口服务器系列 | 2 个百兆电口 + 1 个百兆光口 | 4 路三合一串口 |
| NO | 名称 | 定义 |
|---|---|---|
| 1 | 公司与类型 | FC = 飞畅；T 为本产品型号中的类型标识。 |
| 2 | 产品系列 | 1500 = 本产品工业串口服务器系列；按完整型号核对光电和串口配置。 |
| 3 | 以太网规格 | F = 百兆电口，B = 百兆光口；F2B1 = 2 个 RJ45 + 1 个百兆 SFP 光口。 |
| 4 | 串口规格 | D = RS-485，R = RS-232，X = RS-422，S = 三合一；字母后接数量，总计 1–4 路。 |
| 5 | 三合一配置 | S4 = 4 路三合一串口，软件选择模式；固定制式型号按订购配置交付。 |
| 6 | 光口与交付 | 光模块、单 / 多模、波长、距离、接口及线缆按项目配套；安装与电源附件按订单。 |
| 完整型号 | 配置说明 | 订货确认 |
|---|---|---|
| FCT-1500-F2B1S4 | 4 路三合一串口 | 软件选择 RS-232 / RS-422 / RS-485 |
| FCT-1500-F2B1D2 | 2 路 RS-485 | 固定制式，按订购版本核对 |
| FCT-1500-F2B1D4 | 4 路 RS-485 | 固定制式，按订购版本核对 |
| FCT-1500-F2B1R4 | 4 路 RS-232 | 固定制式，按订购版本核对 |
| FCT-1500-F2B1X4 | 4 路 RS-422 | 固定制式，按订购版本核对 |
| FCT-1500-F2B1D2R1X1 | 2 路 RS-485；RS-232 / RS-422 各 1 路 | 固定混合制式，共 4 路 |
资料与问答
下载 FCT-1500-F2B1S4 产品规格书 PDF · V1.5
01问S4是否代表四路可以同时使用的串口？
答
S4为4路三合一串口，各路通过软件选择RS-232、RS-422或RS-485。固定制式与混合制式版本按完整订货型号核对，不能只看1500系列名称判断。
02问两个电口和一个光口是什么关系？
答
2个10/100 Mbps RJ45电口与1个100BASE-FX SFP光口采用交换式连接。可用于电口开放链路级联和光口上联，不据此宣称环网自愈。
03问光模块需要怎样选择？
答
按项目匹配速率、单模/多模、波长、距离与连接器，并核对对端；SFP DDM功能还需使用支持DDM的光模块。光模块与线缆按订单配套。
04问支持MQTT和Modbus转JSON吗？
答
支持MQTT透传、Modbus转JSON数据包和Modbus RTU转Modbus TCP。主题、消息格式与寄存器按项目配置，平台需支持对应数据接收。
05问串口的隔离与防雷是什么指标？
答
每路串口2.5 kV隔离、6 kV防雷保护，RS-485内置120 Ω终端电阻；DC电源接口6 kV防雷保护。隔离和浪涌是不同指标，现场仍需按接地、线缆及端口方案部署。
06问多个TCP会话能否直接当成多个主站轮询？
答
每路串口最多4路TCP或UDP会话，按通道分别管理；会话数不增加物理串口。同一终端的请求协调与轮询由上位系统负责。
07问两台服务器怎样对连？
答
两端串口按通道分别映射，TCP Client连接对应TCP Server的IP与端口。网络须可达且访问策略允许，两端串口制式和业务协议需匹配。
08问供电与安装空间如何核对？
答
双路冗余DC 9–70 V，功耗小于5 W；铝合金IP40无风扇，133×110×40 mm、650 g。支持35 mm导轨或壁挂，预留端子、网线、光纤弯曲与拆装空间。
