RS485串口服务器怎样联网：差分总线、轮询与分层排障

浏览次数：飞畅科技原创作者：飞畅科技技术团队

RS485串口服务器把现场差分串行线路接到网络中。排障要分三层：两线电气信号能否正确接收，网络字节能否正确送达，应用请求与回应是否匹配。RS485不是某一种业务协议，TCP连接成功也不证明总线正常。按层检查，比反复改端口号或盲目提高波特率更有效。

两根线的差值为什么能表示信息

差分接收器主要根据两根信号线的电压差判断状态，而不是只看一根线对地的高低。外部干扰若以相近方式耦合到两线，差值可能比单线变化更稳定。这解释了双绞与差分接收的作用，但不等于完全免疫干扰；接收器还有允许的共模范围，接地差、过压和不合适线路仍会造成问题。

A、B或正负名称在不同资料中可能不一致，应核对设备定义和实际接线。不要把固定字母极性画成所有厂家的统一规律，也不要以试短接判断好坏。终端、偏置、参考连接和隔离应结合手册与现场确认，不能把保护地、信号参考和屏蔽层看作可任意互换的同一根线。

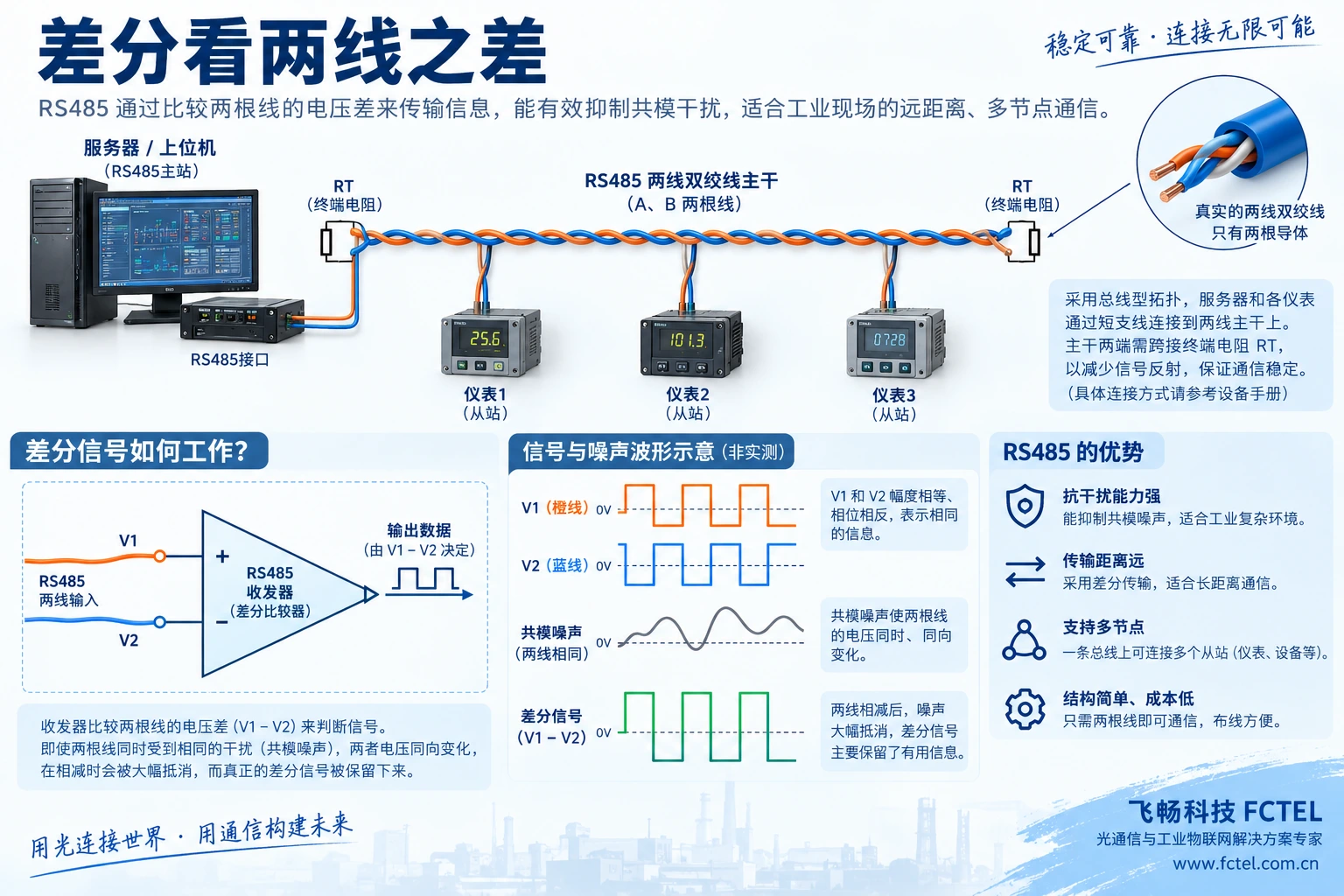

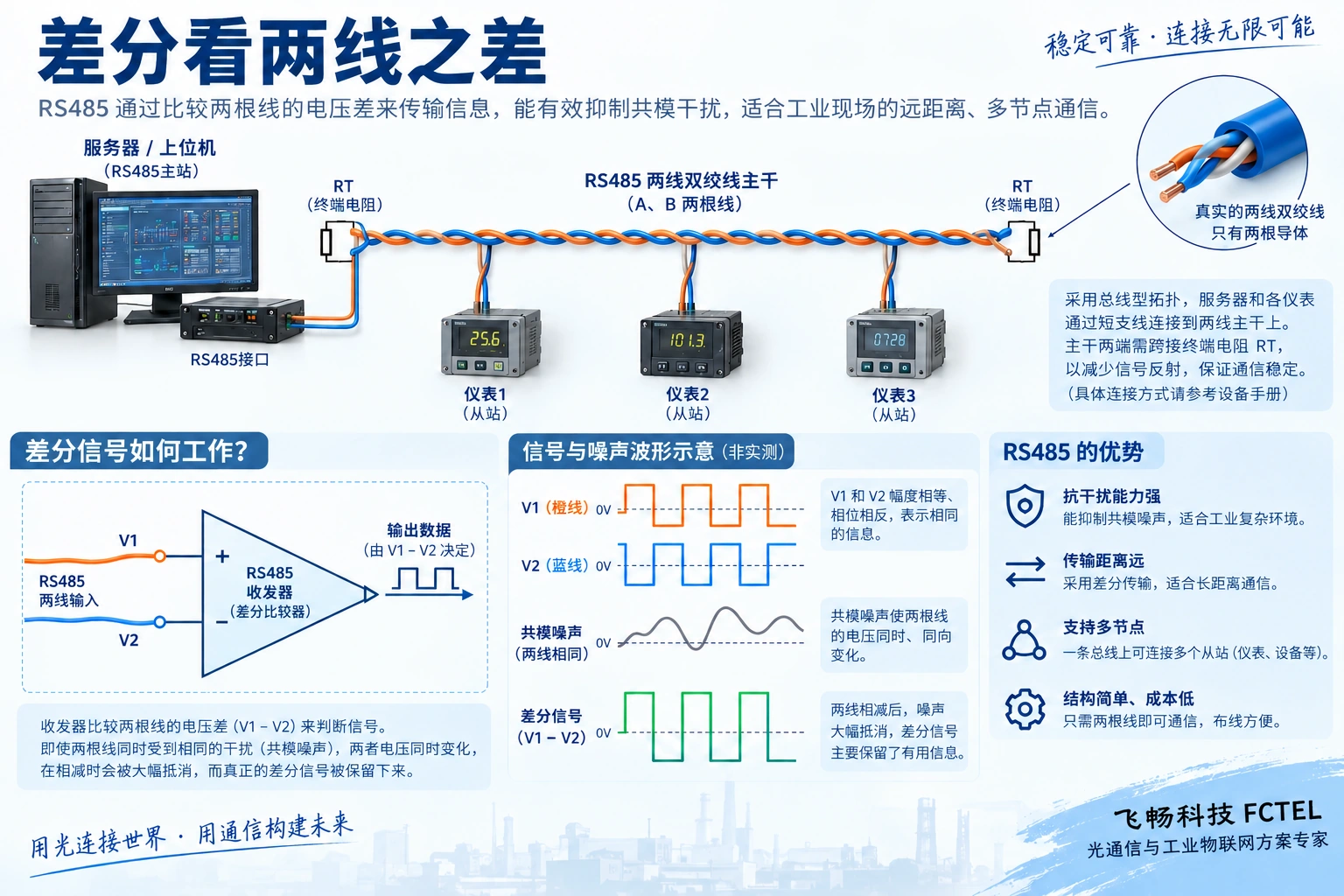

RS485两线差分接收与线性主干短支线拓扑，终端位于主干两端，公共干扰与差值分别理解
图1：差分机制和总线结构分别影响信号质量，示意不表示统一针脚和安装参数。

线路不是任意形状都一样

电缆不仅有电阻，也存在传播延迟和阻抗。信号到达不匹配的端点可能反射，形成额外波形变化；长分支同样可能增加反射。常见工程方案以线性主干和较短支线组织，并在需要时按电缆与设备条件设置主干端点终端。不能在每台仪表上盲目加一只电阻，更不能把环状或长星形当作通用接法。

可达距离与节点数取决于速率、线缆、收发器负载、分支和干扰等条件。旧文章把最长距离、最高速率和固定节点数同时拼在一起，容易误导采购。应查具体设备与线路要求，并按实际长度和负载验证；RS485电气标准本身也不规定所有应用必须使用某个站号范围。

半双工为什么必须轮流发送

常见两线半双工使用同一线对传两个方向，但不是双方在任意时刻同时发送。主站发请求后要释放发送控制，允许被请求设备回应。如果两个驱动同时强制线路状态，可能形成冲突。服务器的方向控制和仪表回应时序应相容，不能认为建立网络连接就自动解决发送冲突。

Modbus等请求—回应协议还要求合理的地址、字符格式和事务顺序。一台服务器连接多只仪表时，应通过协议协调轮询，不把RS485称为自动识别所有设备的总线。多个网络客户端同时发请求，可能在串口端交错，因此需要控制权和调度规则。

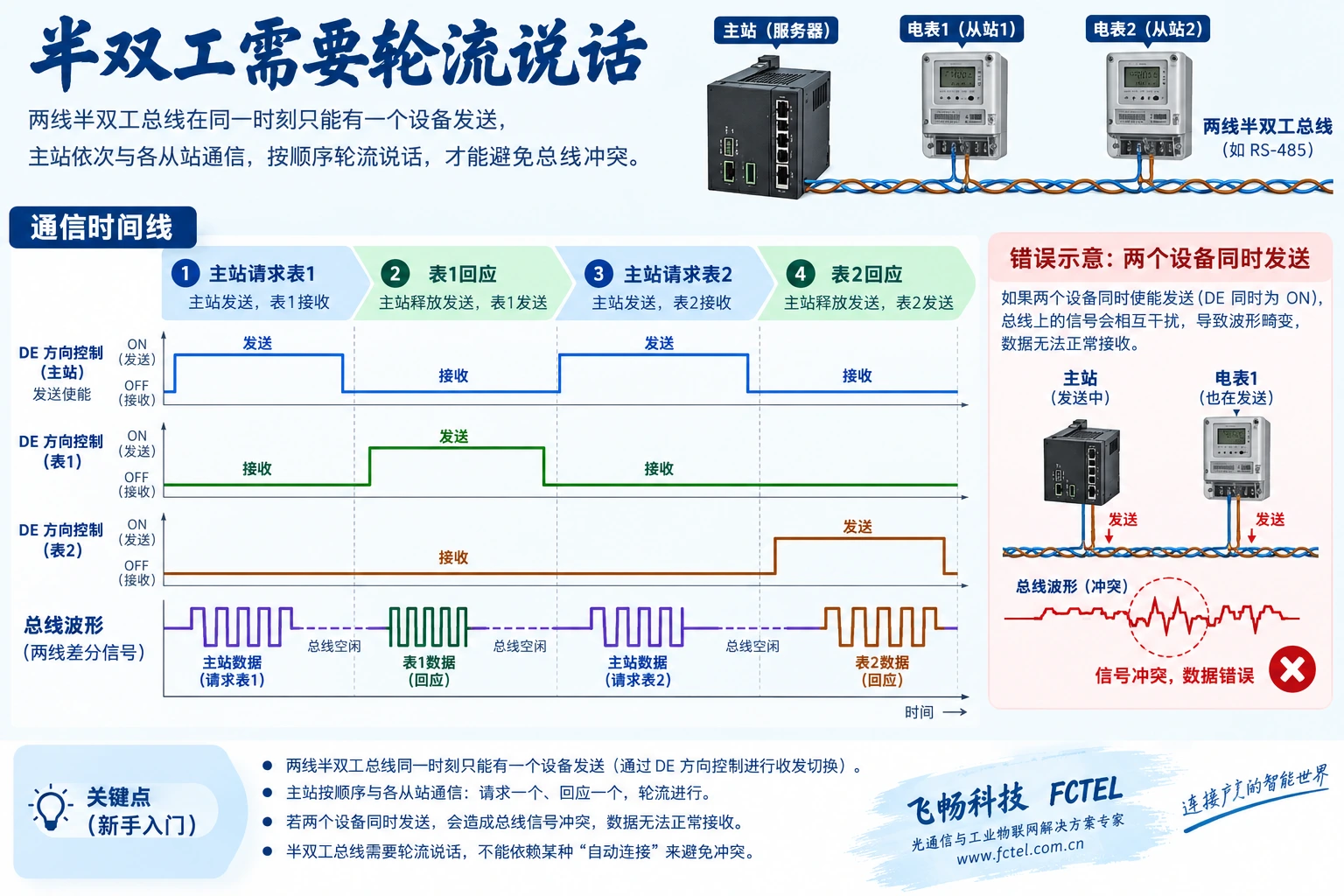

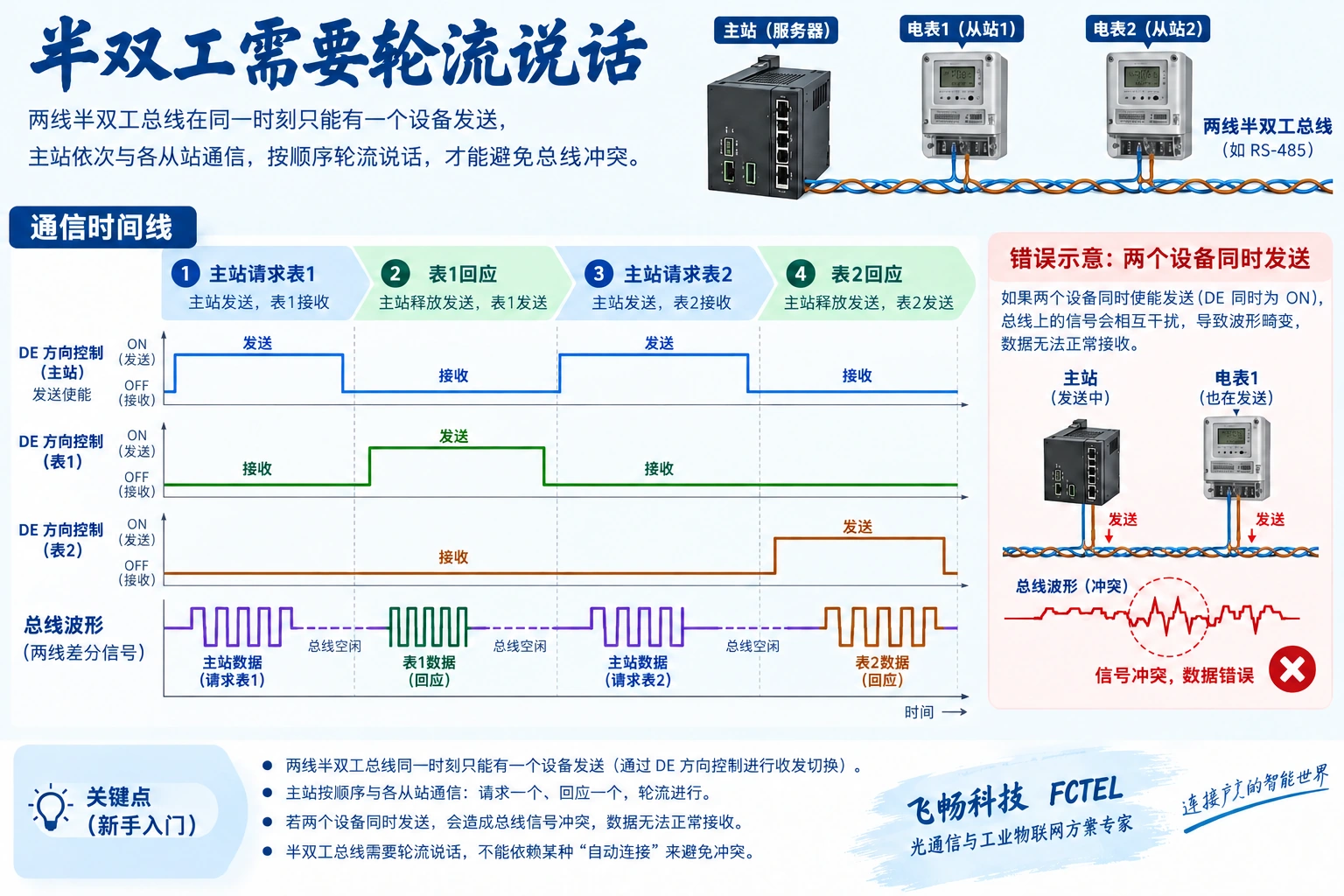

两线半双工按主站请求、释放发送和从站回应轮流工作，多个驱动同时发信号会冲突
图2：发送方向和应用事务协调是两件相关但不同的工作。

第一步建立单站短线基线

在授权实验环境先只接一台已知正常设备，用短线确认接口、波特率、数据位、校验和停止位。记录原始请求与回应，不只看软件显示“成功”。如果直接串口都不能正常收发，应先解决这层问题，避免网络参数掩盖入口错误。

再加入服务器和同一实验局域网，确认IP、连接角色和服务端口。电脑能Ping只说明某种网络可达，不能证明业务端口允许访问。TCP能连接又只说明会话建立；真正的成功应以完整正确的应用回应为准。不同层的错误提示应分别保存，防止把总线问题误诊为网口故障。

少字节、乱码和超时分别怎样想

乱码先查字符参数、电气接线与信号质量；少字节要同时检查串口错误、缓存、打包等待以及软件组帧。TCP是字节流，一次读取拿到半条回应并不自动表示传输丢字节。软件应按协议识别完整报文，把完整序列与本地正常记录比较。

超时则要检查设备是否收到请求、何时回应、网络是否送达和应用是否仍在等待。超时过短会把正常慢回应当故障，过长又可能使异常站占用轮询周期。增加重试前确认命令是否可重复执行，尤其是写入、开关和复位指令。不能把CRC检测错误说成自动纠正一切错误。

逐站扩展并隔离异常

单站正常后逐个增加设备，核对地址唯一和线路结构。若新增某站后整线异常，应比较供电、接线、负载和该站发送行为，不立即重置全部设备。不同站共用一条线路时，一个故障驱动可能影响其他站；分成独立串口段能改变故障范围，但不能替代共用电源和网络的可靠性设计。

发现持续超时站可按应用规则降频或暂时隔离，保留告警与记录。测试不能随意在运行生产总线上拔线、广播写入或断电。涉及信号测量也需要适合的工具、隔离与安全方法，不鼓励把普通接地示波器随意跨接未知参考系统。

透传和网关模式最后仍要核对

透明服务器把原始字节搬到网络，若平台用Modbus TCP而仪表为RTU，必须确认存在相应转换，或者由软件处理原报文。RS485与以太网两种接口同时出现，不足以证明产品能转换全部应用协议。具体飞畅型号应按产品资料、订购版本和固件确认，不能套用第三方菜单。

验收保存每站事务成功率、响应时间、错误计数和恢复情况，覆盖满负载、单站故障和网络重连。目标不是把灯全部点亮，而是让总线电气、网络通道与应用事务都具有可解释的正确行为。管理端口限制访问，控制操作保留授权和变更记录。

核验资料：TI RS485设计指南；飞畅串口服务器详情。AI辅助原理图不是实测波形或具体接线手册。
