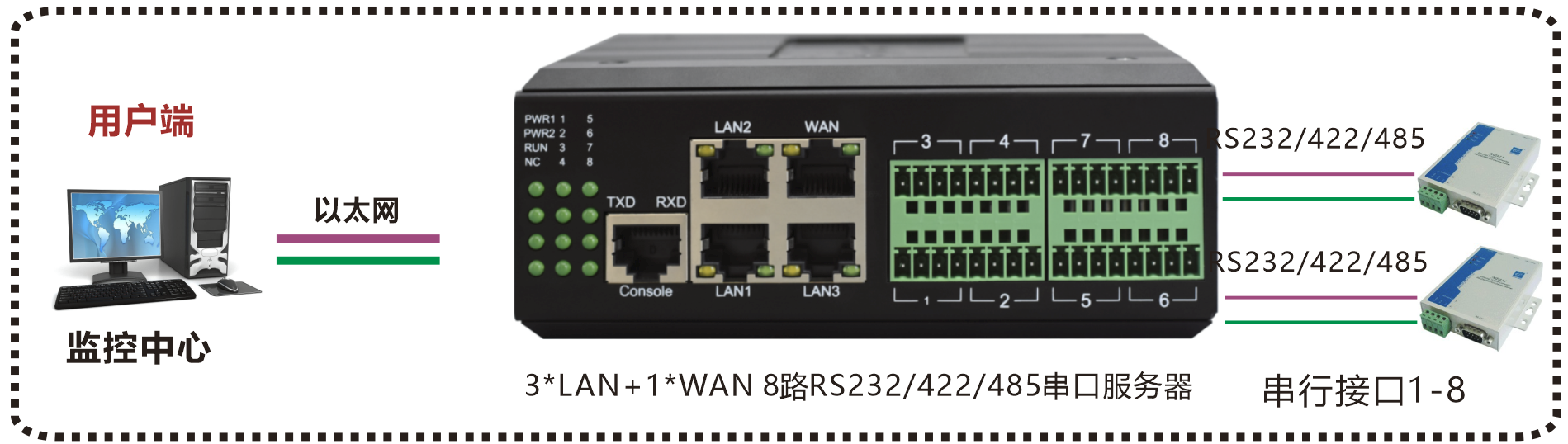

01 本地接入与上联
3路千兆LAN连接现场设备，串口仪表经本机接入，WAN上联监控网络及MQTT / JSON平台。
八路三合一千兆串口服务器
型号：FCT-1500-G4S8
8路串口集中接入，3 LAN + 1 WAN分工联网
8路串口分别配置，连接仪表和PLC；通过千兆以太网上联监控网络，支持Modbus转换、MQTT透传和Modbus转JSON。
- 网络接口
- 4 × 千兆RJ45，3 LAN + 1 WAN
- 供电输入
- 双路冗余DC 9–70 V；功耗 < 5 W
- 外壳安装
- 铝合金IP40；133 × 110 × 52 mm；导轨 / 壁挂
产品实物 · 4个视角进入图片区域后，每8秒展示下一个视角。
01 / 04
实物斜视 · 点击图片放大
产品概览
产品介绍
- 集中接入仪表、PLC 等串口设备，8 路串口可分别配置通信参数与网络连接。 RS-485逐路独立屏蔽线地，地间2.5 kV电气隔离，降低地电位差干扰，限制故障跨路波及。
- 3 路千兆 LAN 就近接入现场设备，1 路千兆 WAN 上联监控网络。
- 支持双 IP、双 MAC、路由与端口映射，适合现场分网及远程访问。
- 支持 Modbus RTU 转 Modbus TCP、MQTT 透传及 Modbus 转 JSON；可通过 Web 或 Console CLI 管理。
核心特性
- 千兆接入：3 LAN 本地接入，1 WAN 上联。
- 集中采集：8 路串口独立配置，集中连接现场设备。
- 现场适配：每路通过 Web 选择 RS-232 / RS-422 / RS-485 模式。
- 平台接入：支持 Modbus RTU 转 TCP、MQTT 透传及 Modbus 转 JSON。
- 网络分工：双 IP / 双 MAC，支持 NAT、端口映射。
- 接口浪涌防护：电源、串口 6 kV，网口 4 kV；试验条件见技术参数。
- 维护方便：支持 Console CLI 配置及 USB-C 升级维护。
每路串口同一时间选择一种接口模式；浪涌防护需结合现场接地、布线与外部防护。

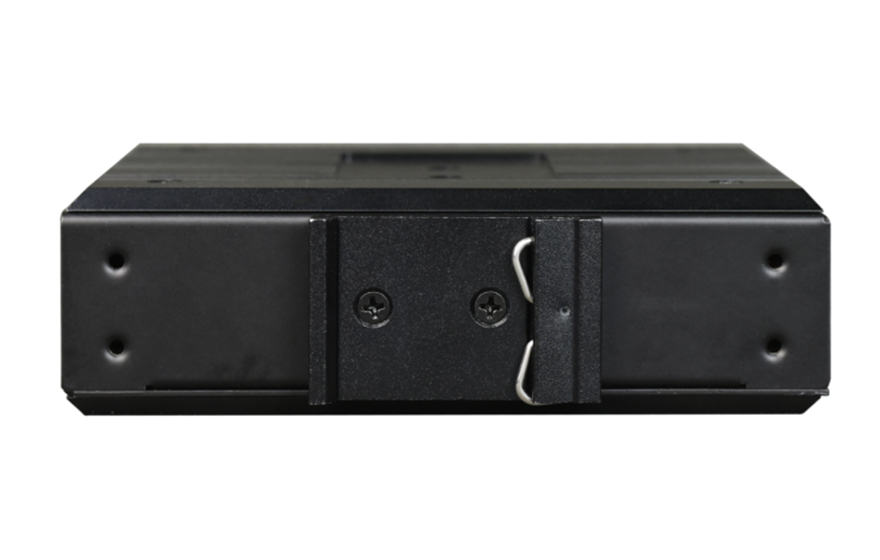

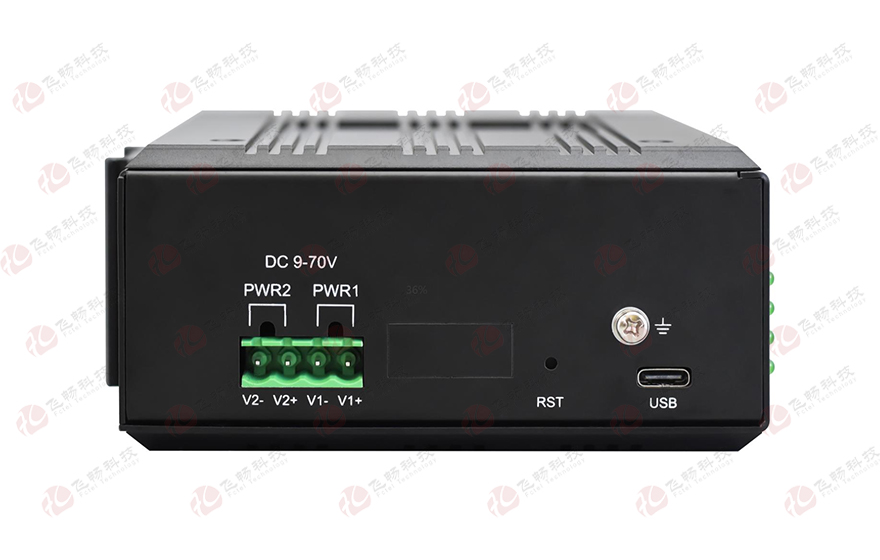

接口与安装指示图
接口与安装 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03

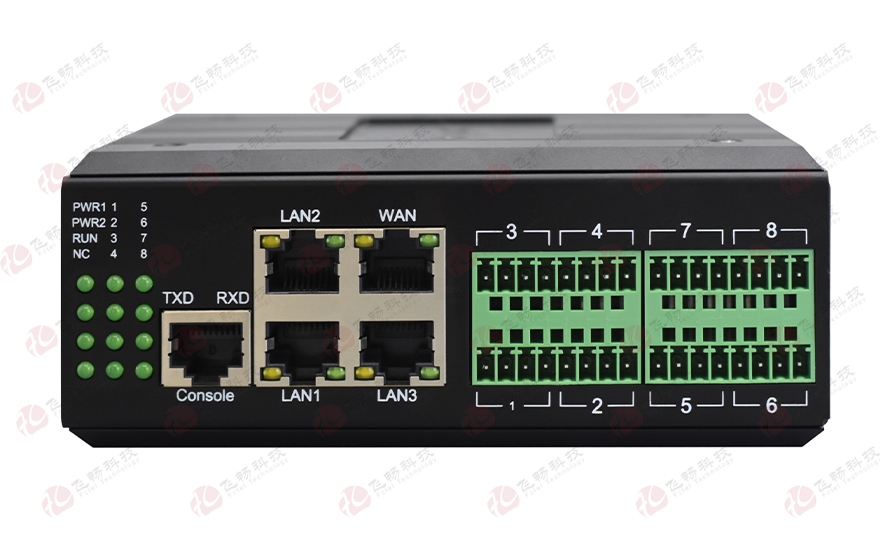

正面接口 · 点击图片放大
Console为RS-232 CLI管理口；USB-C用于升级维护。串口模式及接线按设备丝印和交付说明核对。
01串口信号与接线核对
| 模式 | 信号名称 |
|---|---|
| RS-232 | RXD / TXD / GND |
| RS-422 / 四线RS-485 | TxD+ / TxD− / RxD+ / RxD− / GND |
| 两线RS-485 | A（TX+）/ B（TX−）/ GND |

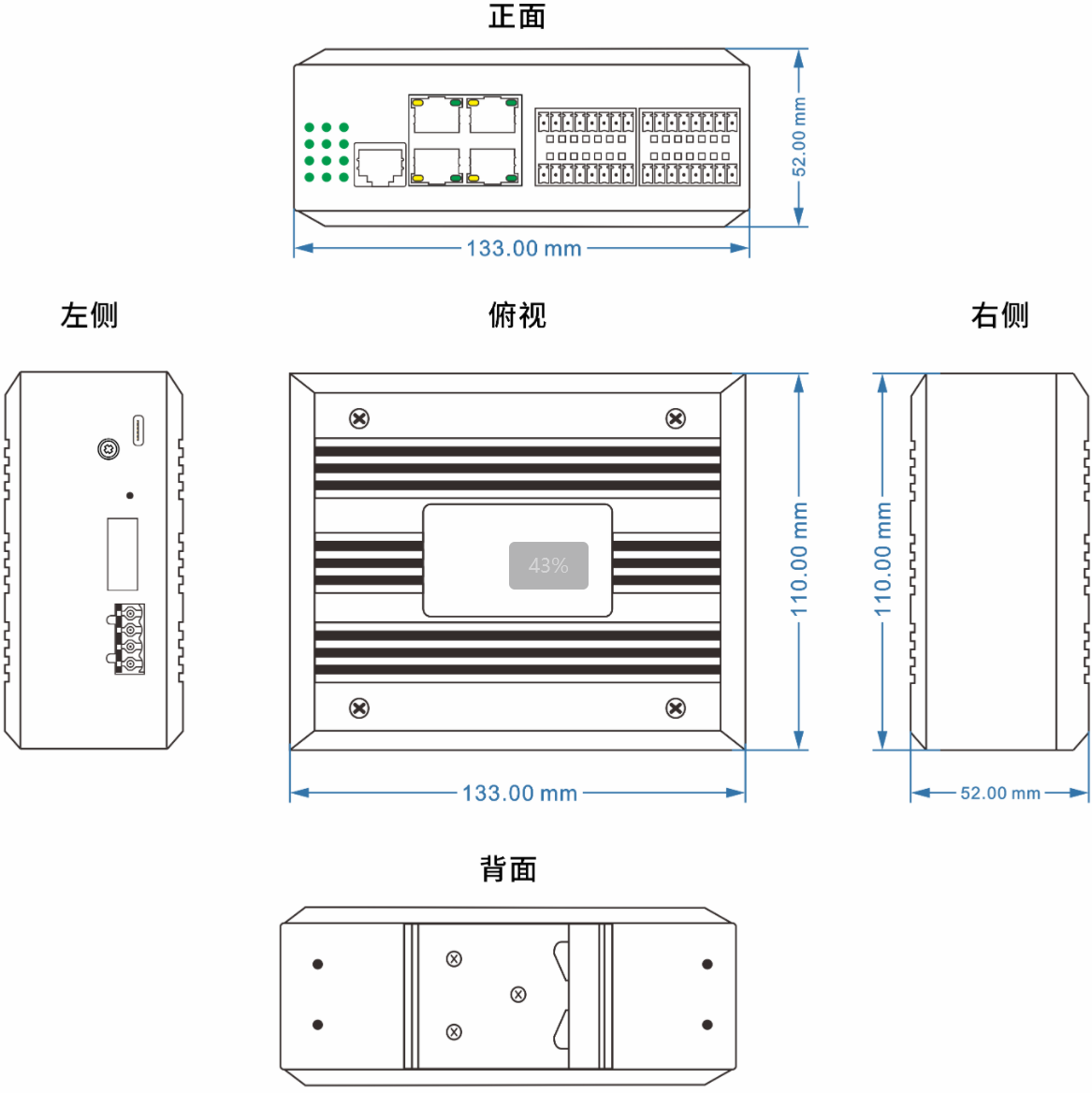

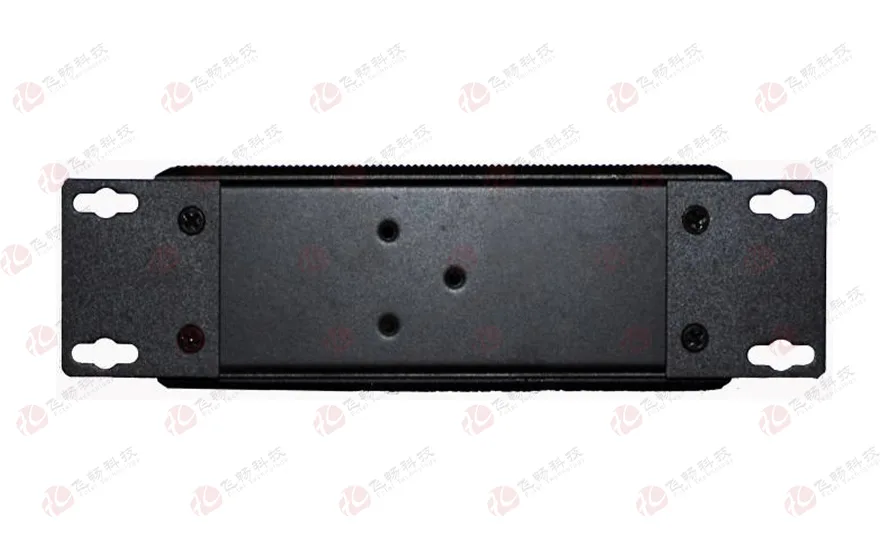

02尺寸与安装空间
机身133 × 110 × 52 mm。请为网线、端子、Console、USB-C及导轨拆装预留空间。
技术参数
硬件与电气
| 项目 | 规格 |
|---|---|
| 处理器 | 双核 Cortex-A35＋Cortex-M4 异构处理器 |
| 以太网 | 4 × RJ45，10/100/1000BASE-T；3 LAN + 1 WAN；Auto-MDI/MDIX |
| 地址与交换 | 双 IP、双 MAC；MAC 地址表 4096 条 |
| 业务串口 | 8 路 RS-232 / RS-422 / RS-485；Web 选择，各路择一使用 |
| 串口速率 | 300–150000 bps；支持自定义波特率 |
| Console | RS-232 CLI 网管；可查 IP，覆盖 Web 配置功能 |
| USB-C | 升级维护接口 |
| 电源输入 | 双路冗余 DC 9–70 V；4 芯 5.08 mm 间距插拔式端子 |
| 功耗与电源保护 | < 5 W；支持过载、防反接及冗余输入 |
| 外壳与安装 | 铝合金、IP40、无风扇；35 mm 导轨或壁挂 |
| 尺寸与重量 | 133 × 110 × 52 mm；650 g / 台 |
| 工作 / 存储温度 | −40 °C 至 +85 °C |
| 工作湿度 / MTBF | 0%–95% RH，无凝结；> 100000 小时 |
通信与管理
| 项目 | 功能 |
|---|---|
| 操作系统 | Linux / OpenWrt |
| 网络协议 | TCP、UDP、ARP、ICMP、HTTP、DNS、DHCP、SNMP、MQTT |
| 工作模式 | TCP Server / Client；UDP Server / Client |
| Modbus 转换 | Modbus RTU 转 Modbus TCP |
| MQTT / JSON | MQTT 透传、多主题发布 / 订阅；Modbus 转 JSON；下发 JSON 解析与定时上报 |
| 会话与分帧 | 每路串口最多 4 路 TCP / UDP 会话；串口数据分帧 |
| 应用接入 | 虚拟 COM / TCP/IP Socket；跨网关、跨路由通信 |
| 路由功能 | NAT、PAT、DMZ、端口映射、虚拟服务器；WAN 心跳检测 |
| VPN / 加密 | PPTP、L2TP；支持 SSL 串口数据加密传输 |
| 监视与重连 | 串口状态与参数监视；网络中断后自动恢复连接 |
| 配置与维护 | Web、Windows 工具、Console CLI、SSH、Telnet、SNMP；本地 / 远程固件升级 |
03接口防护与逐路隔离
| 接口／防护项目 | 指标／技术条件 | 防护说明 |
|---|---|---|
| DC 电源接口 | 6 kV（开路峰值） | 降低经供电线传入的感应雷及浪涌风险；支持过载、防反接保护 |
| 各路三合一串口 | 6 kV（开路峰值） | RS-232 / RS-422 / RS-485；降低经信号线传入的感应雷及浪涌风险 |
| RJ45 以太网接口 | 4 kV（开路峰值） | 降低经网线传入的感应雷及浪涌风险 |
| 串口光电隔离 | 每路2.5 kV | 每一路串口均提供光电隔离。 |
| RS-485独立地 | 2.5 kV电气隔离 | 每路RS-485均带独立屏蔽线地；各路地相互隔离。 |
| 交流误接隔离 | AC220V / AC380V | 一路串口直接误接上述电压时，不会烧毁隔离侧的其他串口设备；非串口正常工作输入电压。 |
| 防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）雷击感应与开关操作浪涌抗扰度试验；开路电压波形：10/700 μs；试验源阻抗：40 Ω。 | ||
隔离与浪涌防护需结合现场接地、布线及外部防护。AC220V / AC380V为误接隔离说明，非串口正常工作输入电压。
接口防雷与浪涌防护
| 受保护接口 | 开路峰值试验电压 | 防护说明 |
|---|---|---|
| DC 电源接口 | 6 kV | 降低经供电线传入的感应雷及浪涌风险；支持过载、防反接保护 |
| 各路三合一串口 | 6 kV | RS-232 / RS-422 / RS-485；降低经信号线传入的感应雷及浪涌风险 |
| RJ45 以太网接口 | 4 kV | 降低经网线传入的感应雷及浪涌风险 |
防雷与浪涌试验依据：GB/T 17626.5（IEC 61000-4-5）；开路电压波形10/700 μs，试验源阻抗40 Ω。上述为接口瞬态冲击防护指标，需结合现场接地、布线及外部防雷措施，不表示可承受直击雷或持续过电压。
典型应用场景

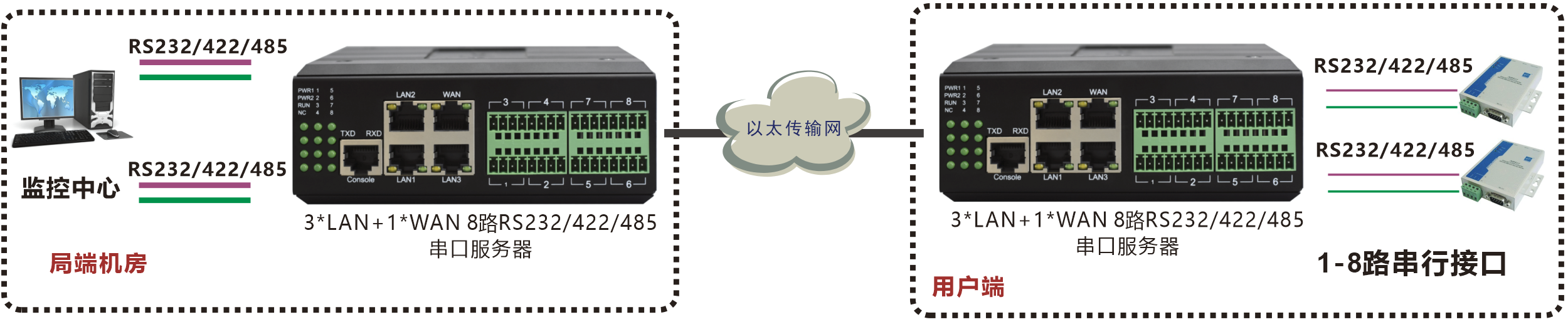

02 两台对连
两端串口通过TCP透明传输，Client连接Server的IP与端口；网络、访问策略及串口参数须匹配。
配置选型与询价
01订货配置示例
| 型号 | 配置 |
|---|---|
| FCT-1500-G4S8 | 8路三合一 |
| FCT-1500-G4D8 | 8路RS-485 |
| FCT-1500-G4R8 | 8路RS-232 |
| FCT-1500-G4X8 | 8路RS-422 |
| FCT-1500-G4D4R2X2 | 4路RS-485 + 2路RS-232 + 2路RS-422 |
资料与选型问答
本型号常见问题
01问8路串口能分别选择接口模式吗？
答
S8为8路三合一串口，各路通过Web选择RS-232、RS-422或RS-485，按实际终端配置。
02问4个网口分别是什么角色？
答
本机有3个千兆LAN和1个千兆WAN，具体地址、路由和访问策略按项目配置。
03问支持MQTT及Modbus转JSON吗？
答
支持MQTT透传、多主题发布/订阅、Modbus转JSON、下发JSON解析与定时上报，平台及寄存器需匹配。
04问Console和USB-C分别做什么？
答
Console为RS-232 CLI管理口；USB-C用于升级维护，不作为业务串口或供电口。
05问接口防雷指标是什么？
答
DC电源和各路串口6 kV、RJ45网口4 kV；应结合试验条件、接地及现场外部防护措施核对。
06问每路4个会话等于4个串口吗？
答
不是。每路业务串口最多4路TCP或UDP会话，物理串口数量不变，同一终端请求应由上位系统协调。
资料与适用范围
参数依据FCT-1500-G4S8 V1.6规格书；附件、供电和现场网络按订单及项目确认。
规格书版本：V1.6；修订日期：2026-11-04。
