多路高清视频光端机怎样传输：接口、容量、时钟与并发验收

先分清视频接口，再谈多业务

一个机柜需要把几路高清视频、电话和控制数据送到远端时，难点不是把插孔集中在一个盒子上，而是每路信号都能被正确接收，在共同传输条件下保持对应关系，并在对端按需要恢复。多业务光端机只有明确支持相应接口和组合，才适合承担这段传输。

SDI是串行数字视频接口，常见连接使用规定阻抗的同轴线和BNC接口；HDMI使用另一套视频和控制机制；IP摄像机发送网络报文。三种业务都可能带高清视频，却不是可以随意互插的同一种信号。BNC外形也不能区分模拟复合视频与SDI，必须看源设备菜单及设备资料。

这里以多路SDI的通用处理为主线，解释容量和时钟怎样影响传输。两端输出相同格式属于传输；改变分辨率、帧率、接口或压缩方式属于额外处理，需要专门的产品功能。普通电话、串口和以太网组合型号不能因名称里有多业务，就被当作高清视频设备。

一路视频速率，不等于整台设备容量

高清视频由连续的数字数据表达，像素数量只是其中一个条件，帧率、颜色表示、采样方式和承载标准也会影响速率。HD-SDI常见串行速率为1.485Gb/s，另有相应分数速率；3G-SDI常见为2.97Gb/s。应确认具体格式，不能把所有高清画面都按同一速率核算。

假设两路输入各为1.485Gb/s，仅视频输入速率相加就是2.970Gb/s。这个数字不包括另行传输的电话、网络业务和设备内部封装开销，也不直接规定应购买哪一种光口。实际设备可能使用不同的通道组织或光学架构，最终要看厂家明确的同时运行组合和有效容量。

物理纤芯数量、光口标称速率、业务侧接口速率和可用传输容量应分别询问。一根光纤能承载多少路，不能只从一根这两个字推导。若资料只写最大视频路数，却未说明与网络业务同时启用时的限制，应在订购前获得说明，并把约定写进验收条件。

输入接收先解决波形和读取时刻

同轴线会改变高速电信号的波形，接头和噪声也可能影响判定。均衡电路补偿允许范围内的线缆损耗，使脉冲更容易被读取。它不能无限延长电缆，也不能把已经严重损坏的数据自动修好。线缆长度是否可用，应对应速率、线材、连接器和接收器条件判断。

接收器还需要知道何时读取每一位。时钟恢复从输入变化中取得读取节奏，重定时按这个节奏重新输出数据。时钟抖动是边沿时间变化，不是画面中的物体晃动。适用速率和锁定范围必须符合输入条件，单个芯片能够恢复某种速率不证明整台飞畅产品支持所有格式。

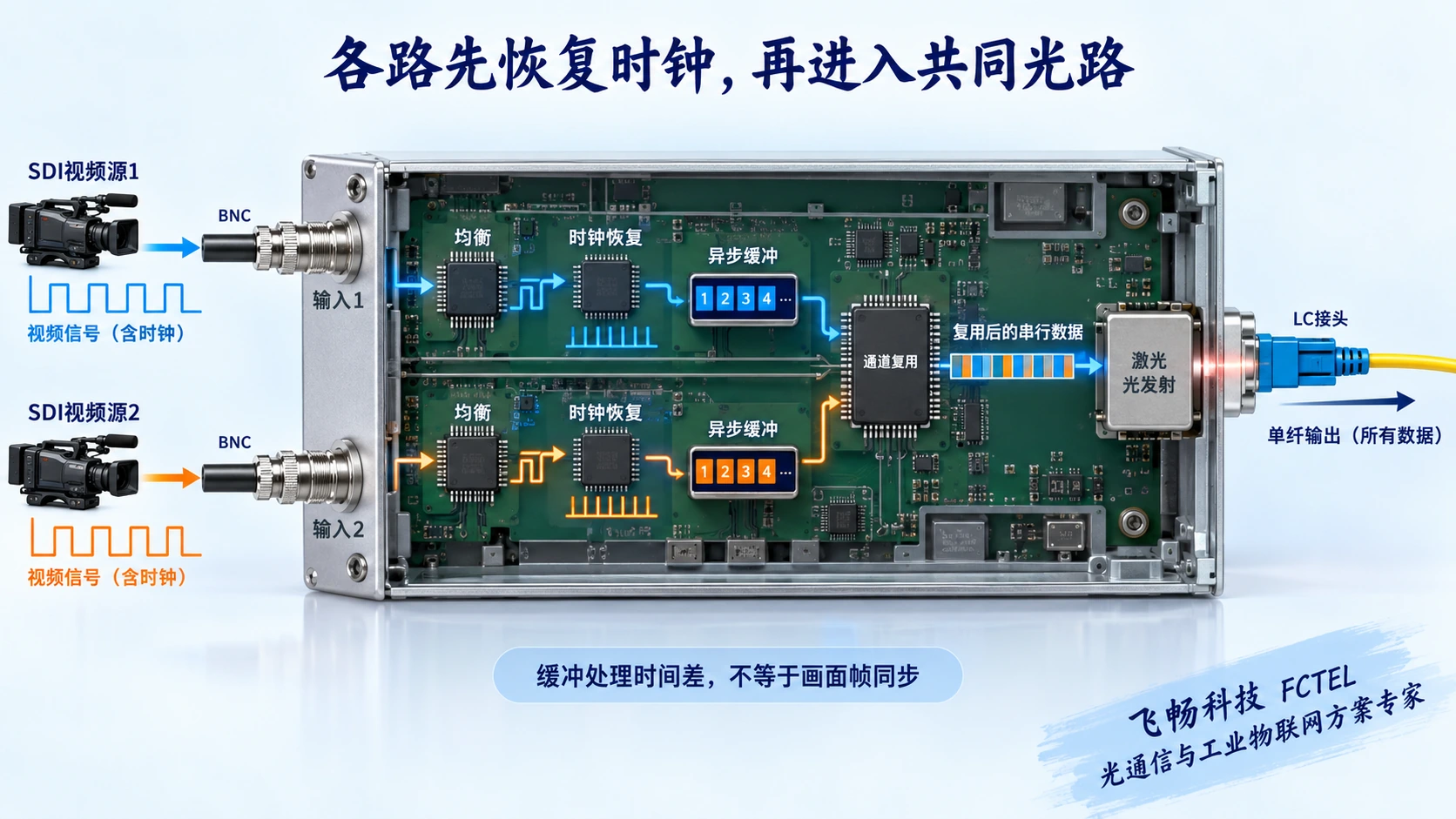

几台摄像机可能各用自己的时钟，即使菜单都显示同样帧率，频率细微偏差和相位也可能不同。各路需要先获得自己的数据与时序，不能简单用一把共同的时钟强行读取所有输入。原理图省略了具体电路实现，展示的是这些环节各自要解决的问题。

异步缓冲与画面帧同步是不同处理

缓冲可以理解为暂存已经接收的数据，让写入与后续读取按各自节奏进行。异步缓冲的两侧可以处在不同的时钟域；设备通过规定的适配方式，在共同通道中组织各路数据，接收端再恢复各通道。缓存深度、读写控制和持续速率差必须有完整设计，不能只增加内存就保证永远不溢出。

不同设计可能安排时隙、封装数据或使用多个光学通道，不能凭多路名称断言内部一定采用其中一种。FIFO是一种先写先读的缓冲组织，并非高速视频绝对不能使用的器件；相反，也不能仅凭存在FIFO就证明整台设备实现了无误码或无限容量。

画面帧同步要让多路视频的帧边界对应共同的制作或切换时间基准，可能涉及帧级存储与控制，和逐位时钟恢复不同。透明传输可以保持各源的时序，而不把不同摄像机变成同步源。需要在导播台无缝切换时，应单独确认同步设备及测试条件，不能把光端机通光当作帧同步完成。

远端恢复的是对应业务，不是自动转换

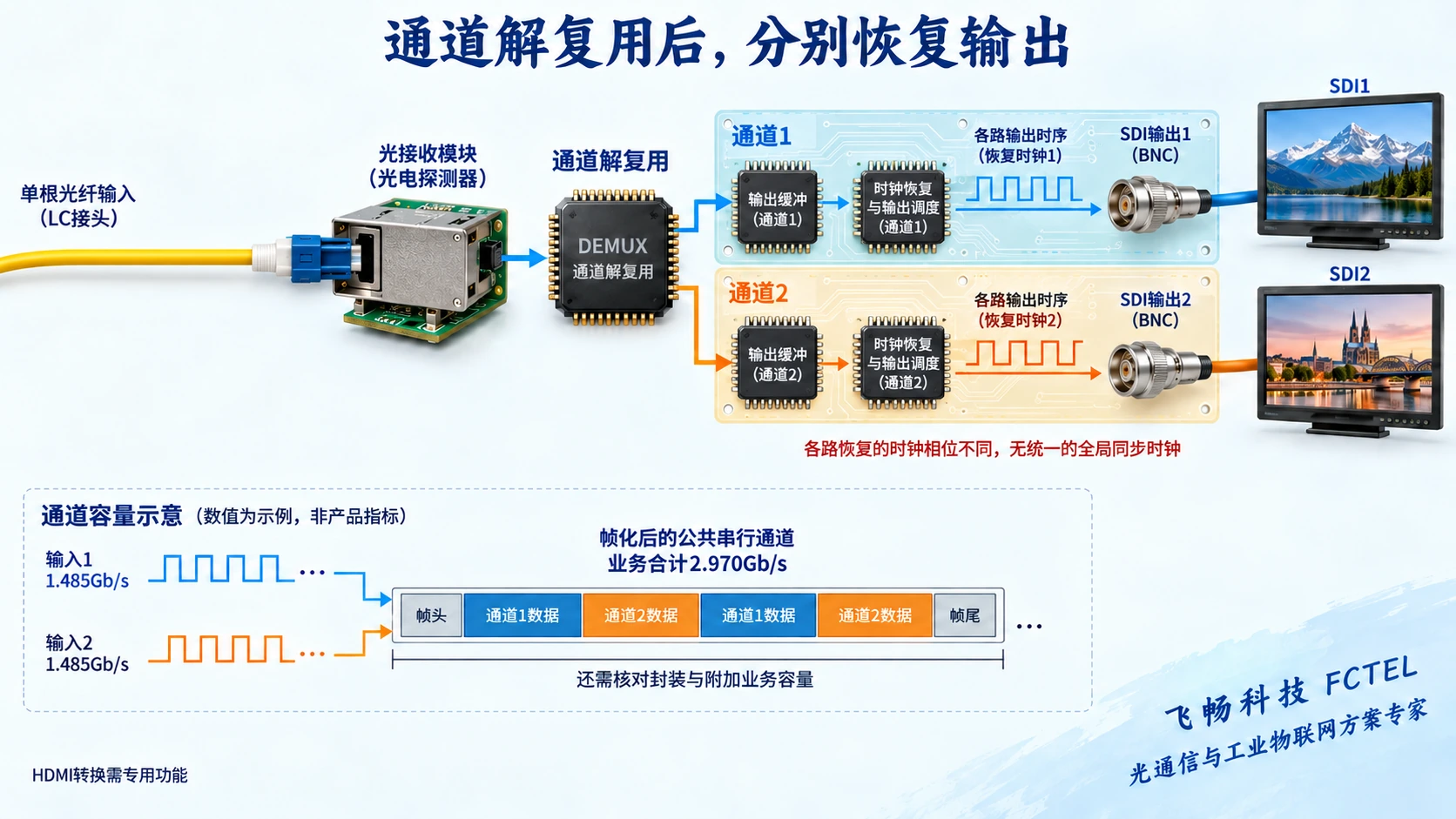

在共同传输的方案中，发送端组织各路信息，经光发射部分进入光路；远端光接收部分恢复电数据，并按双方一致的规则取出对应通道。每路输出需要满足自身接口和时序要求。光模块能够连接并不代表两端业务格式兼容，必须使用确认配套的设备和版本。

视频流可能包含同步标记和辅助数据。透明搬运完整信号与抽取有效画面再重建输出，是不同处理策略，不能假定所有设备都删除这些信息再生成。如果产品宣称支持嵌入音频或其它辅助内容，应验证对应内容在远端仍可被识别，而不是只观察静态画面。

SDI进入光路也不会自然变成HDMI。音频解嵌、接口转换、缩放和压缩都需要明确功能；电话、开关量和串口则各有端口定义及方向。视频能显示不能证明反向控制正常，网络灯亮也不能代替电话呼入呼出或仪表请求响应测试。

用飞畅对应组合核对实际需求

飞畅专用多业务分类中的产品详情2040，列有FCP-V4G2O8K8的SDI视频与电话、网络、开关量或串口组合，以及网络通道的独立带宽描述。对同时存在视频和控制的现场，这类明确的接口组合有助于核对集中传输需求。

应向厂家确认实际交付的视频路数、允许格式、电话角色、串口或开关量选择、网络容量和两端版本。网页名称或型号相近不代表接口版本相同，可选网管及电源也不能当作全部默认安装。资料未说明的内部时钟结构，不在本文替该型号推定。

现场还要核对光纤类型、收发配对、连接器和接收功率范围。标称距离不是实际链路测量；熔接、连接器和弯折会增加损耗。两端设备和终端仍需当地供电，光纤不提供铜口PoE电源。机柜温度、接地和电接口保护，应对应交付配置。

并发验收覆盖格式变化和附加业务

先记录每个源的接口、分辨率、帧率和对应输出，用短连接确认源与接收端本来就兼容，再增加一对光端机和短纤逐路测试。画面、嵌入音频、控制返回和其它业务都应按约定分别检查。不能使用模拟视频测试成功的结果证明SDI链路合格。

再让计划中的所有视频与附加业务同时运行。使用约定格式覆盖动态画面、音频及必要的网络负载，观察闪黑、失锁、音频中断和控制超时。在允许的维护窗口测试源端重启或格式切换，并记录恢复情况；若产品不支持某种热切换，就不把它列为当然能力。

异常先区分一条通道还是全部通道，再查源格式、电连接、公共供电和光路。每次只改变一个条件，保存正常基线、设备版本、测试负载、接收光功率与异常记录。重要链路可约定误码或信号质量测试，不能只以肉眼看到画面作为全部验收依据。

交付应留下可追溯的通道记录

交付文件应包括两端型号、订购配置、接口对应表、业务方向、同时运行范围、光路测量和恢复步骤。后来加入新摄像机或提高视频格式时，重新核对容量与兼容性，不能发现空插孔就认为资源足够。需要备用电源、光路保护或制作级同步时，分别列明功能和验证方法。

多路高清视频光端机的价值，是在明确支持的组合里稳定延伸多种业务。理解各路接收、时序适配、光传输和输出恢复，才能把高速、高清和多业务这些名称变成可检查的条件，避免把任何一台设备当成万能转换器。
