PCM复用设备的时隙交叉与E1保护：功能边界和测试方法

把功能放回业务路径理解

PCM复用设备中的不同功能解决不同问题。语音编码把模拟话音数字化，复用把各路业务组织到干线，时隙交叉调整通道对应关系，保护功能在约定条件下改变承载路径。它们可以存在于同一台设备中，但不是只要型号写着PCM就全部具备。判断功能应对应具体板卡、软件版本和手册，不宜将一个系列的能力写成所有设备的标准配置。

维护时最好先画两张图：一张标出电话口、业务模块、E1干线及远端接口；另一张标出主备链路、设备电源和时钟来源。前一张回答“这路业务送到哪里”，后一张回答“故障后怎样继续承载”。把两种关系混在一起，会误把通道调整当故障切换，或把备用线路当成新增业务容量。

时隙交叉调整通道对应关系

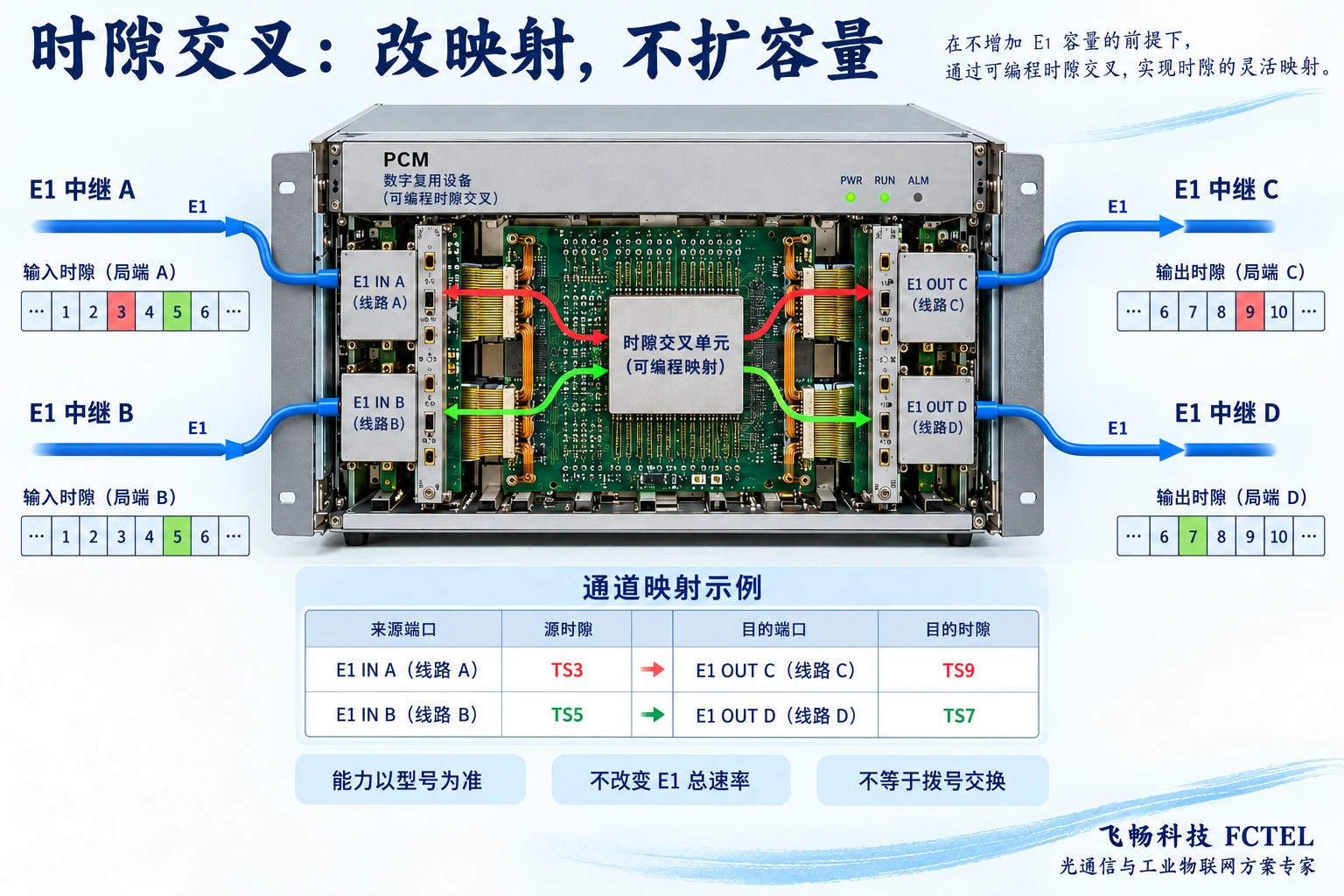

固定复用方案中，本地端口对应约定的干线时隙。具备相应交叉能力的设备，可以按配置把某个输入时隙连接到指定输出时隙。例如在支持的配置范围内将输入TS3接到输出TS9，同时将另一通道TS5接到TS7。这只是说明位置映射的例子，实际可交叉范围、跨E1能力及信令处理要由所选型号确认。

映射改变后，对端必须使用新的对应表恢复业务。若只改本端而没有同步调整远端，线路同步可能仍然正常，却会出现错接或无法通话。通道交叉也不增加干线比特率；将一个业务换到另一个位置，不能让同一条E1凭空承载更多独立数据。没有资料支持时，更不能把交叉描述成可以任意复制业务或向多个端口广播。

通道交叉与程控交换不同

程控交换机根据号码和呼叫状态建立、释放连接，并承担相应的用户管理。PCM时隙交叉通常是工程人员配置好的通道映射，不能仅凭交叉功能就认定设备能按拨号动态选路。设备可以处理语音编码和相应信令，但它是否具有独立呼叫控制，要看明确的产品功能，不能从“交换”“交叉”两个相近词推断。

例如延伸一套交换机的分机线路时，PCM设备负责把各用户口的业务交给远端，号码及外线权限仍由交换机管理。调整时隙表可以改变哪条线路连接哪只远端电话，却不会自动新增分机号码。测试交叉功能时，应沿端口表核对振铃、通话和释放；测试号码或拨号规则时，应进入实际承担呼叫控制的系统检查。

双E1保护的目的不是扩容

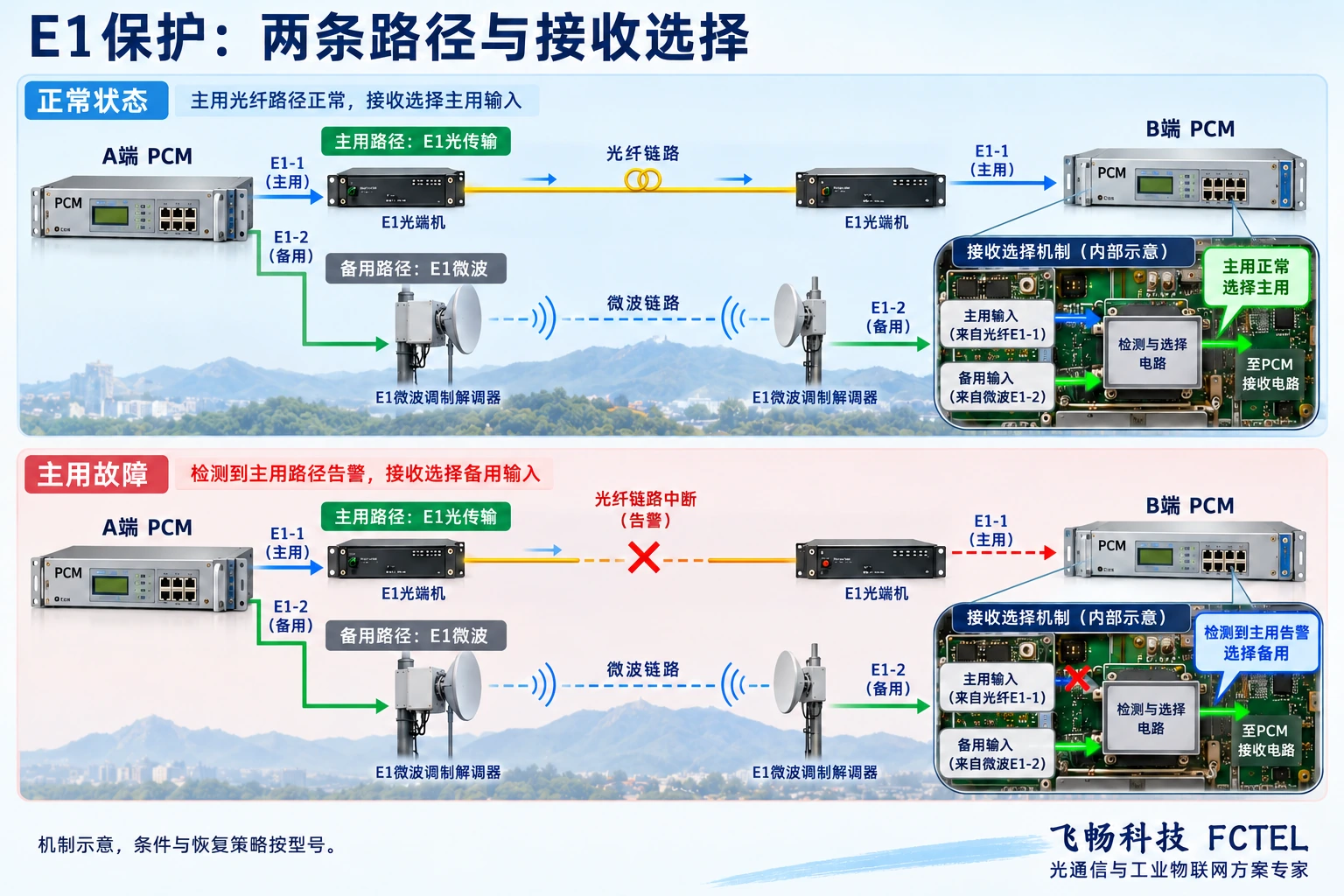

保护方案通常让同一组业务具有两条可用承载路径，设备在约定触发条件下选择其中一路。与之不同，扩容方案可将两条E1分别分配给不同业务。两种设备都可能有两个E1端口，却有不同的容量定义。不能把用于主备的两条线加起来宣传成双倍独立业务数，也不能认为任意双E1机箱都支持自动保护。

飞畅FC2C-E1O30/FC2C-E1S30公开资料列出30路电话和双E1保护安排，可作为核对这类需求的型号入口。但资料中的保护描述应进一步落实为可验收条件：触发的是信号丢失、同步异常还是其他事件，怎样判断备用可用，恢复后采用自动返回还是人工选择。不要把宣传中的连续性描述写成所有条件下都没有一个样本丢失。

主备线路还需要独立条件

两条E1若经过同一传输机箱、同一电源或同一条易受损线缆路径，一个故障可能同时影响主备。保护端口数量不等于路径独立性。设计时要识别共享的传输设备、供电、接线和机房条件，并说明本次保护到底覆盖哪一段。比如保护干线中断，并不自动覆盖本地PCM整机掉电或电话板卡故障。

备用通道应具备匹配的成帧、时隙和信令安排，且在需要时确实能建立正确业务。时钟来源也要纳入检查：切换承载后，接收设备可能使用不同的定时来源，若配置不协调，线路恢复后仍可能出现滑码。主备参数一致并不是指所有设备都必须同时使用内部时钟，而是完整定时关系符合实际网络要求。

怎样测试切换和恢复

先在正常路径上完成业务基线测试，记录两端端口映射、告警状态和时钟来源。随后在批准的测试窗口内，用手册支持的方法模拟约定故障，观察备用选择、告警变化及真实电话业务表现。正在通话的声音有没有中断，新的呼叫能否建立，挂机后能否释放，都应独立记录，不能只观察端口灯是否换了颜色。

恢复主线路后，再验证实际策略是否与配置一致，包括是否返回、需要什么条件以及返回时业务有无异常。不要仅测试“拔掉主线能切”就判定保护完整；备用线本身异常、两线同时故障和恢复顺序不同，可能产生不同表现。切换时间或业务损伤需要相应测量方法和型号依据，没有测量不能用“瞬时”“无损”作为验收结论。

回环与误码测试各有边界

接口回环有助于缩小故障范围，但应注明回环位置和覆盖的链路。例如本机附近回环不能证明远端电话口正常，E1干线回环也不能替代两端实际话音和信令验收。误码结果应同时记录测试路径、时长、码型和当时业务条件；一次短时间无误码，并不能证明所有时钟切换和间歇性异常都已排除。

测试可能影响正常业务，必须按手册和现场维护制度安排。恢复时确认回环退出、端口映射还原及告警清除，再检查真实用户通话。维护记录最好把线路层和业务层结果分列：线路层关注信号、帧及误码，业务层关注正确端口、双向话音和信令。这样下一次故障出现时，能够知道曾经验证过什么。

保留可恢复的配置和验收记录

改动时隙前保存原有映射和设备配置，给每条干线与电话线贴一致标签。变更后逐路确认，遇到错误可按原表恢复，避免同时调整多个环节后无法区分原因。记录需要包括两端设备型号与版本、板卡位置、输入输出时隙、主备定义和时钟安排；只有一个机箱截图，无法解释完整业务路径。

功能清单应把已确认、可选配置和待测试条件分别写清。采购时确认型号能力，安装时核对实际配置，验收时留下真实业务结果，三者互相对应。时隙交叉让通道组织更灵活，主备保护提高约定故障条件下的可用性，但它们仍受接口、容量和共享故障点限制；理解这些边界才能让功能在现场发挥作用。
