CAN光纤转换器怎样安装与联调：终端、波特率和故障排查

先把两端设备和传输机制写清楚

CAN光纤转换器用于把适合该设备的CAN通信接入光纤，再在远端接回CAN设备。安装不是只把CANH、CANL和光纤插上：两侧铜缆、光学链路、工作模式以及上层报文都要匹配。建议先在桌面上建立一套短链路基线，记录能正常通信时的配置，再迁移到现场。这样出问题时，可以逐段比较，而不用一次更换所有器件。

先确认控制器使用经典CAN还是CAN FD，标准帧还是扩展帧，速率和应用协议是什么。CANopen、J1939等是CAN之上的规则，普通光传输设备支持CAN电气信号，不等于会理解并转换这些应用。确认设备属于透明中继还是完整接收后重发的网桥；不同机制对距离、仲裁、确认和延迟的影响不同，不能只看外壳上的“CAN光猫”。

断电核对端子、供电和铜缆段

CANH和CANL是差分信号的两根线，接收器关注它们的电压差。采用适用的双绞线，按设备定义连接同名端子；屏蔽、参考地与保护接地分别按手册设计。端子颜色和位置不是跨型号统一规范。不要把信号地直接当成保护地，也不要凭接口外观接入电源；上电前确认电源版本、电压、极性及功耗。

高速CAN的简单线形电气段通常在物理两端各放一只匹配线缆的终端电阻，典型值为120Ω，中间节点不再随意追加。转换器若位于该段末端，其内置终端可能需要接入；若位于中间，则需要核对是否应关闭。光纤不把两侧电气导线接成同一段，两边如何终端要结合实际结构分别确认。支线尽量短，允许长度与边沿、速率和器件有关，不能把某个“三米”数字通用于所有网络。

用终端测量理解负载，别机械追求一个读数

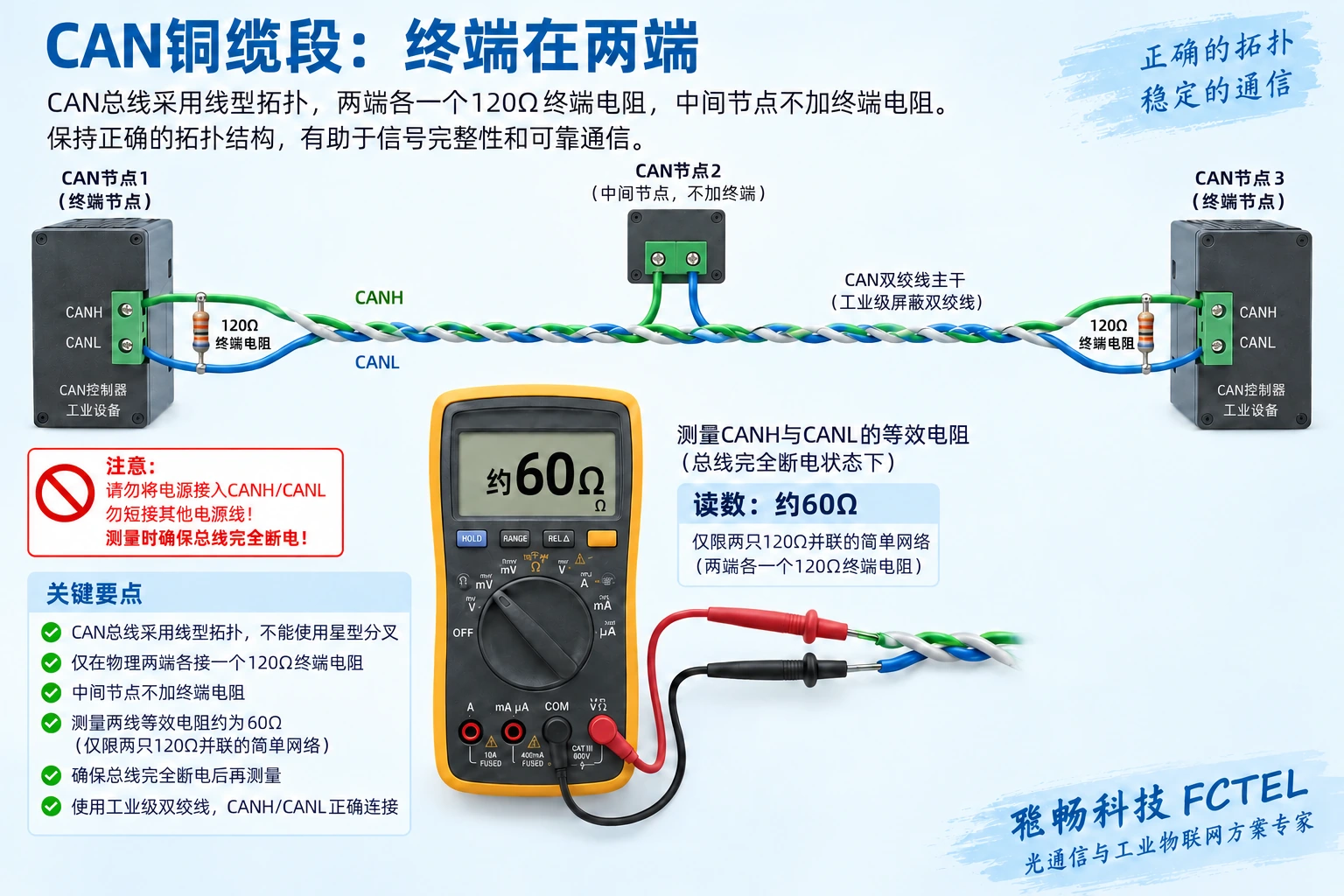

电阻匹配相当于减少信号在电缆末端反射，使接收端更容易在规定时刻判断位状态。在所有相关设备安全断电、确认无外部电压后，简单网络中两只120Ω电阻并联，CANH与CANL间测得约60Ω，可作为检查线索。它不是任何CAN网络的必达指标；分裂终端、保护电路、内置开关和其他连接都可能影响测量，需要先读懂结构。

测得约120Ω可能少接了一端终端，也可能被断线隔成局部网络；更低的读数可能有额外终端或短路。电阻正常同样不能证明线序、共模范围、采样点都正确。应保存测量位置与连接状态，再结合报文错误定位。不要在带电网络上用电阻档，也不要为了凑60Ω不断加电阻。对生产网络的拆线与断电检查要安排维护窗口。

光路配对和参数设置要分开检查

双纤连接让本端TX接远端RX，另一根完成相反方向；单纤双向则核对互补收发波长和匹配的端口组合。单模或多模、接口端面、波长、模块支持范围及接收功率窗口都需一致。标称公里数不代替光损耗预算，短距离使用远距光口还要检查接收过载。清洁端面并保持合理弯曲半径，不能直视光口或用肉眼确认发光。

同一电气CAN段中的节点要采用兼容的速率与位定时。波特率表示每秒位数，采样点是接收器在一个比特内读取状态的时刻；只匹配速率，未必有足够传播与同步裕量。透明中继仍受整网时序约束。网桥可能支持两侧独立速率，但必须有对应模式依据。“自动适应”也有实现条件，不能推断设备支持任意速率或CAN FD。

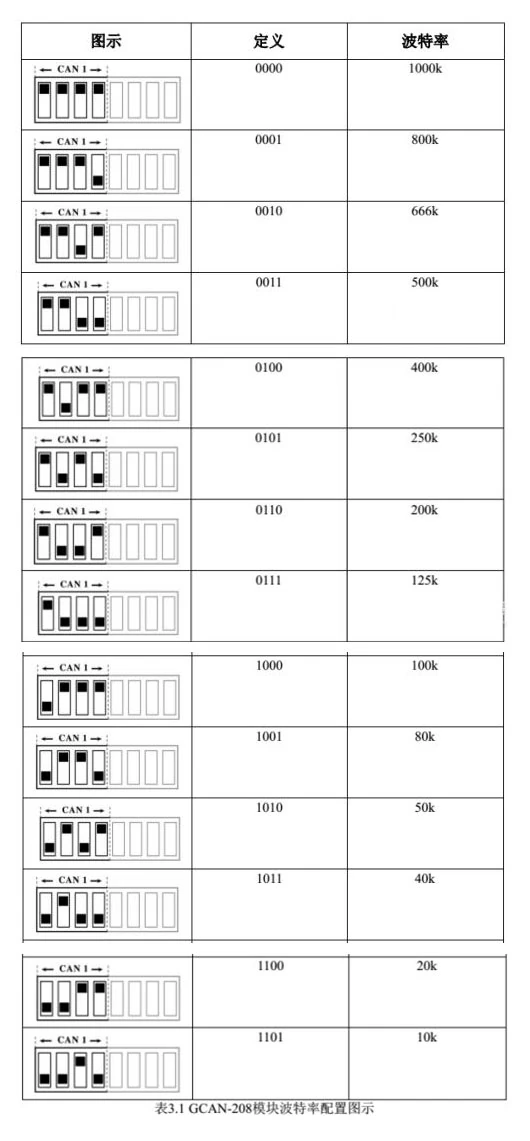

配置软件和拨码只按对应版本使用

可配置型号先读回并保存原参数，再确认软件、硬件与固件版本匹配，修改后写入并重新读回。设备有两组CAN字段时，核对它们究竟表示两个独立电口、内部传输参数还是其他通道，不能按字段名称猜。BTR是某些控制器的位定时寄存器，数值与时钟及寄存器定义相关；一个型号的计算结果不能直接复制到另一型号。

USB可能只是配置接口，能否给整机供电由手册决定；也不能默认所有CAN光猫都能通过USB配置。拨码、上电生效或运行中生效的规则同样分型号。无需配置的产品不必寻找不存在的菜单，更不要拆壳找开关。飞畅FCP-C1详情页列有单CAN接口、一个光口和透明传输，可作为简单点对点方案的核对入口；工业FCM-C1/2页有不同规格表述，采购与调试应取得对应交付版本的确认资料，不把混列参数当成统一承诺。

灯亮但不通，按三段逐步排查

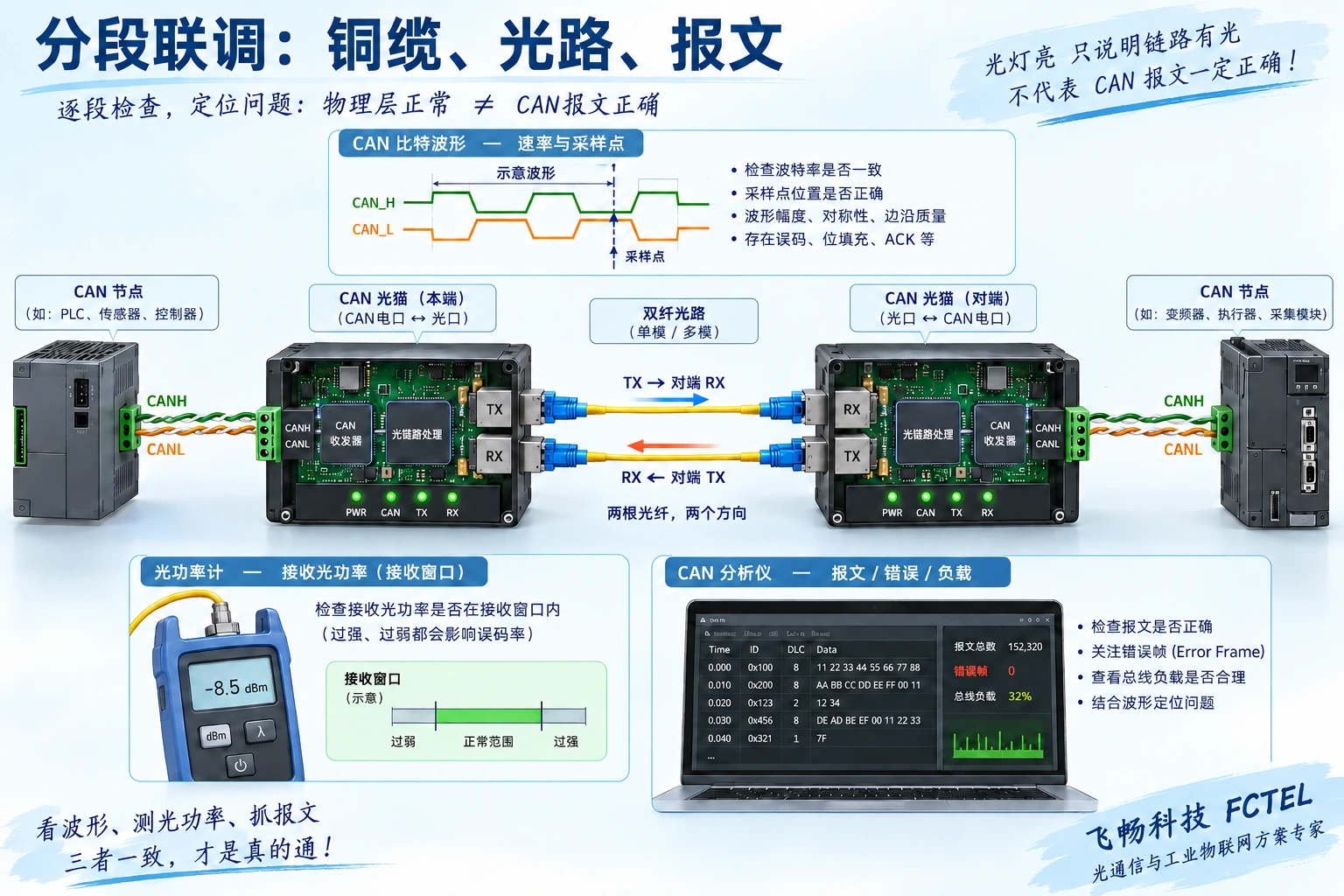

先确认供电与工作状态，再用已知正常的短线缆和少量节点验证本地CAN段；随后验证光路，最后接入远端CAN段。灯的颜色与含义只按对应说明书解释：光灯亮可能仅表示物理链路状态，CAN灯闪可能只表示有活动，都不证明应用报文正确。一次只改变一个条件，例如换一段光跳线、关闭多余终端或恢复已保存配置，并记录结果。

使用CAN分析工具查看报文、错误计数与控制器状态。没有确认、速率错误、断线或干扰可能造成重发；严重时节点可能进入总线关闭状态，停止正常发送，恢复规则取决于控制器与软件。分析仪若处于只监听模式，未必提供确认，所以不能用单一发送节点加监听仪就证明完整通信。CRC用于检测错误，不能把它称为光猫自动修复任意报文。

从能通信到能交付，还差负载和恢复验收

假设两柜各有数个CAN节点，短链路低负载时都能收发，接现场光路后高负载出现应用超时。应比较传播延迟、两侧配置、总线占用及报文优先级，确认是否存在缓冲积压或频繁重发；不能因光纤带宽大就认定不存在容量问题。把设备移回短链路复测，可帮助区分长光路影响与参数、负载问题。这个场景是联调示例，不是实际客户案例。

交付测试应覆盖双向代表性报文、多个节点竞争、持续负载、应用响应时间与约定的故障恢复。断纤、断电等操作在许可的维护窗口内进行，记录告警与重新通信过程；安全控制不依赖未经验证的自动恢复。维护记录保留型号、软件版本、接线、终端位置、光功率、配置文件及测试结果。散热、端子紧固和防护按整机手册检查，光纤段抗电磁耦合不意味着电源和铜缆端免于浪涌保护。
