Profibus-DP光纤中继器怎么工作？电光转换、选型与联调

DP网络里，协议和电气信号各有分工

PROFIBUS-DP是一种现场总线通信方式，常见铜段采用RS485差分传输。差分指接收器主要比较线对之间的电压差，地址、诊断和过程数据则由总线协议组织。RS485电气条件相似，不表示任意串口光猫都满足DP所需速率和时序。

在常见单主站场景中，主站依通信安排交换从站数据；存在多主站时，发送权限还需符合相应总线机制。光中继不会因为接到网络就变成新主站，也不负责把错误设备参数、重复地址或不兼容的业务翻译正确。本文的图用单主站任务作简化示例。

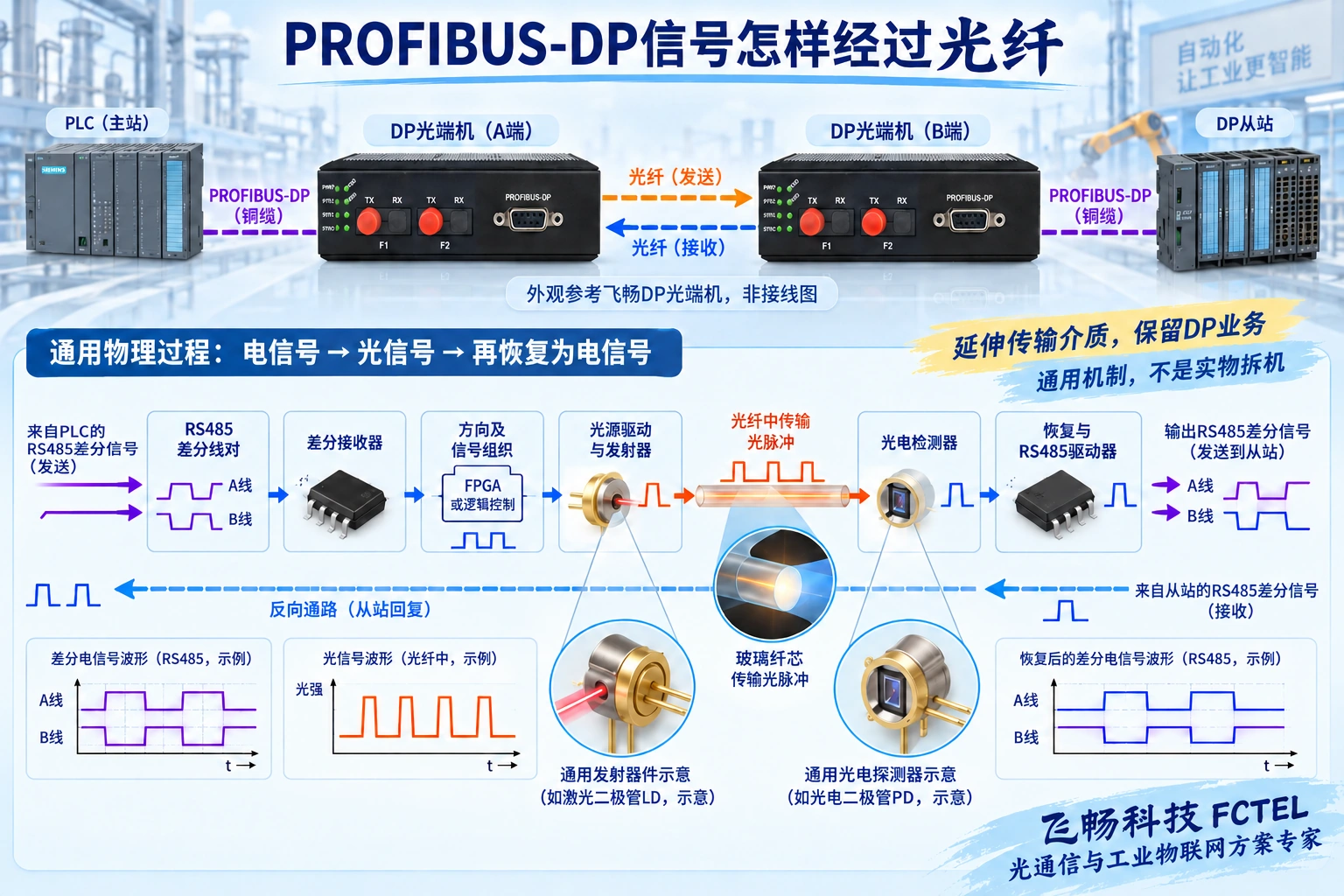

电怎样变成光，再在远端变回电

近端差分接收电路识别铜线输入，内部方向与信号组织电路根据设备设计处理，再驱动光发射器。光在适配的玻璃纤芯中传播，远端探测器把到达的光变化转为电信号，恢复处理与RS485驱动器再产生DP铜段输出。电流没有穿过玻璃，传过去的是对应信息。

设备可能使用不同编码、方向识别或转发处理，不能凭透明传输就认定内部没有处理。放大图只解释通用物理过程，不是飞畅实物拆机。回复还需相应反向通路，双纤通常发送接对端接收，单纤双向则按对应光学配置配对。

光纤改善中段条件，不会自动提升DP速率

玻璃纤芯不靠导电通路搬运数据，适合减少中段电磁耦合和跨区导电路径。但两端的短铜缆、电源、机壳与光缆金属构件仍在现场，必须分别处理。不能把介质特点写成整机绝对防雷、任意环境不丢数据或所有端口都已隔离。

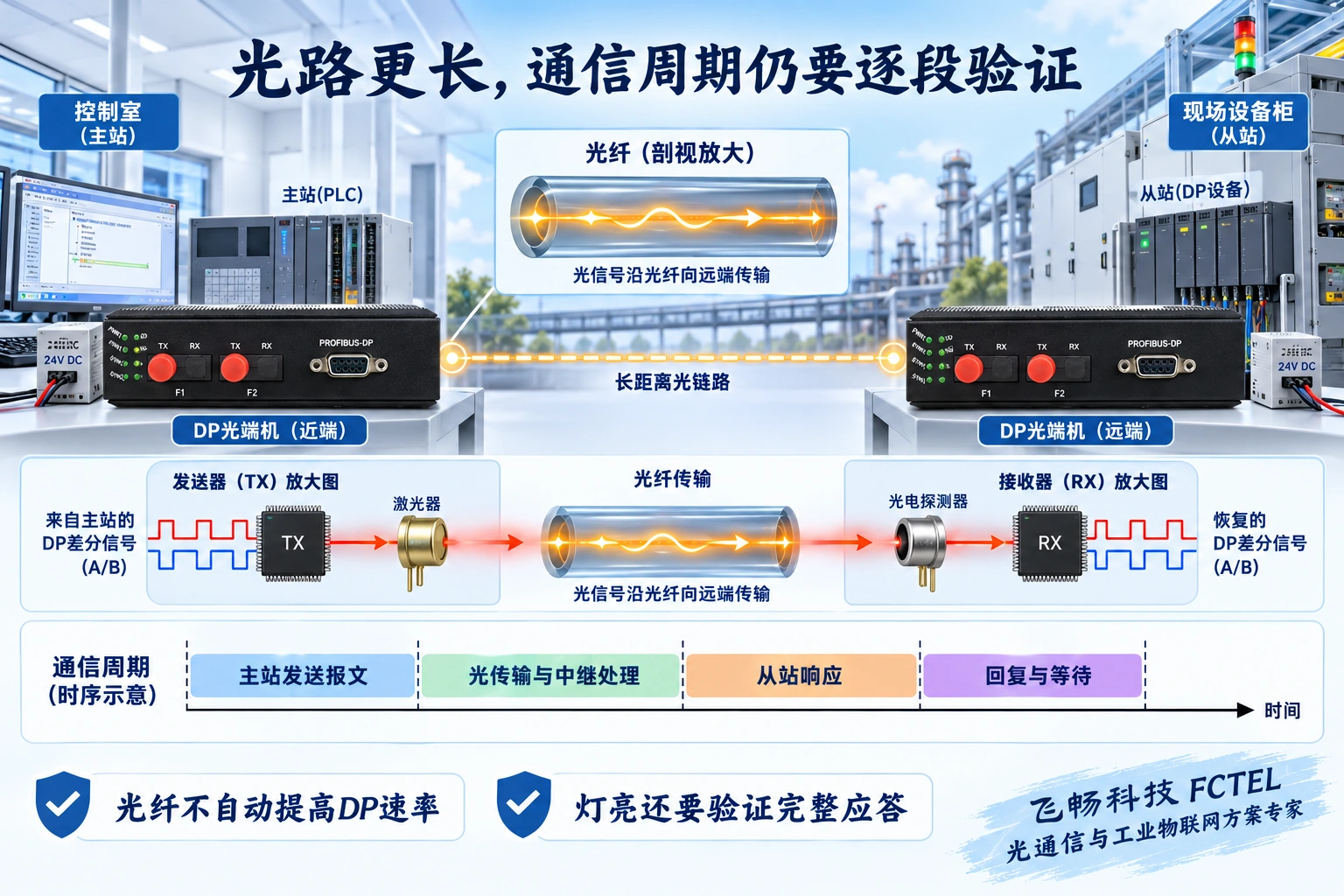

DP业务仍按设定速率运行。更长线路有传播时间，中继也有处理时间，终端应答和网络调度还占用周期。光纤带宽较高不等于主站刷新必然更快，时序参数应按控制系统和产品要求核对，不能只把公里数改大而忽略等待条件。

两端电段各自有边界，终端也各自核对

光纤把铜段连接起来，却不取消每段的布线要求。确定该段的两个物理末端、节点与支线，再核对终端及供电。PROFIBUS-DP终端通常包含偏置与匹配电阻网络，不宜简单照搬通用RS485的一个电阻数字，更不能给每个节点都开启终端。

有些连接器打开终端时还会切断其出线，接错电缆入口可能将设备隔出网络。维护末端设备时，也要确认终端供电是否随设备断电而失效。内置终端、外置终端及连接器开关应按手册逐项确认，避免重复叠加或遗漏。

把点对点、链式、星式和环网分开选

点对点适合两段之间延伸；多节点链式需要对应上下行光口；星式需要有源光分配或适配的多方向设备，不能把几根光纤熔接在一起当业务汇聚。实际端口数与转发机制决定拓扑，外壳上有光口不代表各种结构都可以随意接。

闭合成环还需明确支持的冗余模式和兼容设备。物理环形不是自动容错，更不能直接套用以太网STP或其他厂商光模块的设置。双总线、两电口和两光口的区别见本组独立文章，避免将端口数量误当整套控制系统冗余。

飞畅单路与环网版本，按详情分别核对

飞畅788单路产品资料列有一条DP业务、光学版本选择和相应速率自适应说明；1171的FC2P-P1G则列有两光通路、链式和冗余环网等拓扑用途。两者都用于对应DP光延伸，但单光与双光用途、订货配置及兼容组合不能混写。

官网列有9.6kbit/s至12Mbit/s的适配说明，具体功能以交付型号确认。网页不同部分的供电和温度等表述并非完全一致，询价应取得当前订单的明确铭牌、规格及接线资料，不能自行取最大范围，也不将旧文的固定恢复毫秒数当无条件承诺。

光配置看配对和功率，不只看接口能否插入

单模、多模与塑料光纤需对应不同光器件，不能因连接器形式相同就互用。单纤或双纤、波长、端面、发射与接收范围都要匹配。普通以太网光口和DP专用传输口也不能仅凭相似模块直接连接。

线路会有损耗，连接器、熔接、弯曲和污染都影响余量。依据对应发射与接收规格、线路损耗评估预算，再测量正式光路，接收太强同样可能超过范围。长距离版本用短纤对测时也先核对过载，检查端面采用适当电子工具，不直视光口。

先台架短链路，再接现场正式光缆

先确认原铜线基线可通信，保存主站配置、从站参数和已知正常数据。加入同一对DP光设备及合适短纤，保持主站与终端设置，验证双向数据及诊断；通过后再接正式光缆，记录光路条件、错误和周期。每一步只改变一个条件。

短纤也失败，先查型号与速率模式、铜口、供电和光配对；一方向正常则查看应答和反向路径，不直接认定长光缆坏了。灯亮只证明部分状态，周期交换、实际输入输出和诊断数据需要分别确认。

验收看持续业务，也看异常后的恢复

用代表性设备数量与负载观察通信周期、重试和诊断，不能只在空载短线试通。允许的维护窗口内验证断链、端点重启及恢复，区分光路重新连通、DP重新交换数据和应用显示更新三个阶段。控制动作还需独立反馈，不能由通信恢复推定执行完成。

交付应留下订货版本、DP配置、铜段终端表、光路编号、供电安装、基线记录和异常处理方式。没有明确产品证据的最大级联数、恢复时间或兼容品牌写待核对。让后来者能复现正常交换并分段定位故障，才证明光纤延伸适合这个实际任务。
