光纤收发器TX与RX是什么意思？双纤交叉与单纤波长配对

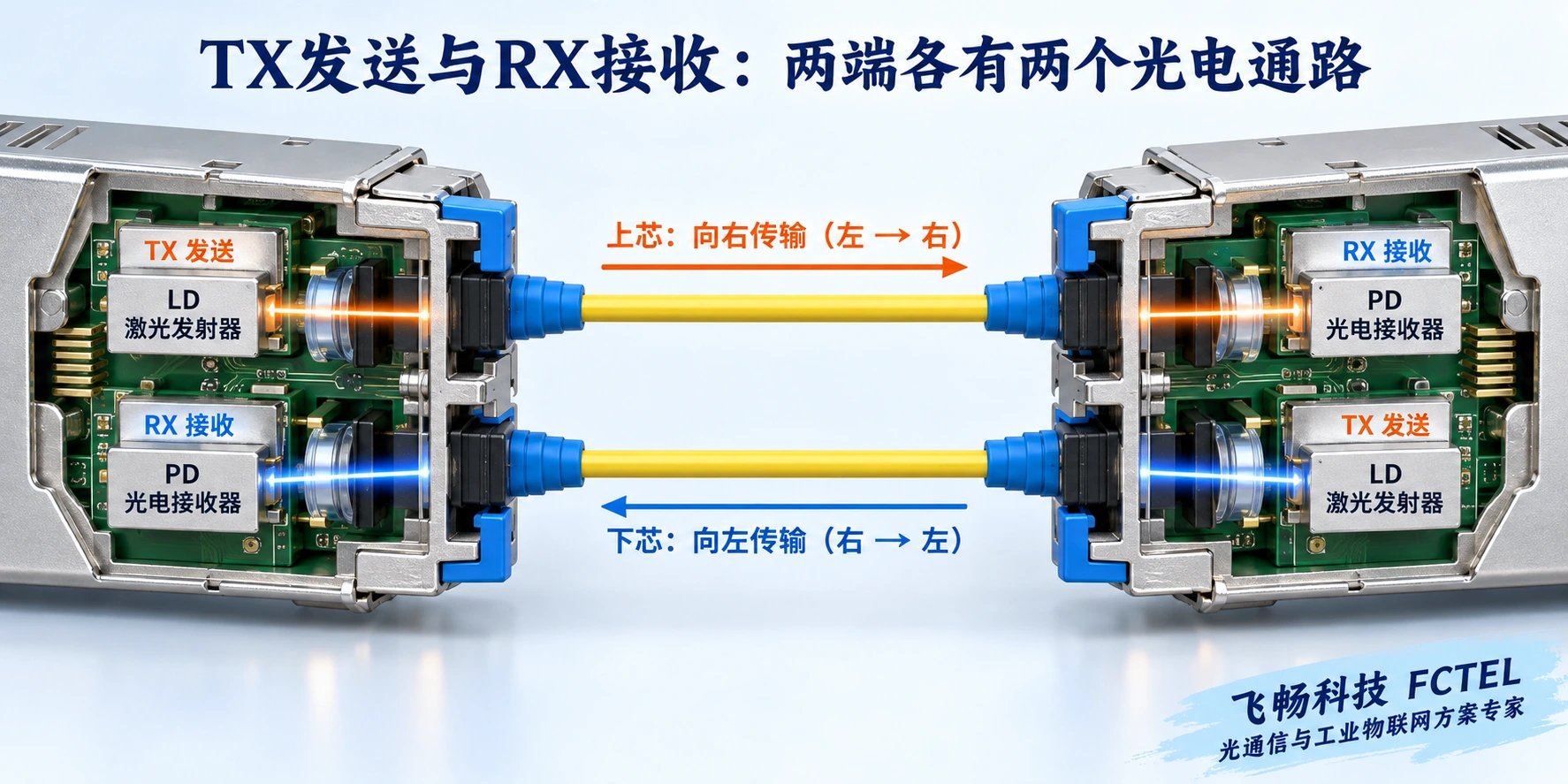

TX表示发送，RX表示接收。常见双纤SFP是一只模块上并排的两个光接口：一芯发送，一芯接收；连接时A端TX到B端RX，B端TX到A端RX。每端都能收发，不是整台设备只能发送或只能接收。单纤BiDi则把两个方向用不同波长放到同一芯光纤中。

TX与RX说的是方向，不是产品等级

TX来自发送的英文缩写，光模块内对应发光与驱动电路；RX来自接收的英文缩写，对应光电探测与接收电路。设备发出去的数据从本端TX进入光纤，远端RX收到光信号后转换为可处理的电信号。反向业务使用另一端的TX和本端RX，所以两端都包含发送和接收能力。

固定光口收发器可能把接口直接集成在机箱上，可插拔型号则通过SFP模块实现光收发。无论哪种结构，都要以设备标识和模块说明确定端口方向，不能仅凭接口在左边、右边或上下位置猜测。不同产品的机械安装方向可能不同，但TX到RX的对应原则不变。

双纤如何交叉，为什么不能TX接TX？

双纤通常使用两芯光纤组成一个双向链路。把A端发射口接到B端接收口，数据才能被远端接收；另一芯把B端发射口接回A端接收口。若TX接TX，两个发射器都把光送到对方的发射电路，接收器却没有收到对应信号，链路通常不能建立。

双工跳线可能由两个连接器用卡扣并在一起，现场还会经过配线架和中间纤芯。不要因为跳线外观整齐就假设全程方向正确，应记录两端口位与配线架编号。排查时可在确认是双纤且遵守连接器操作方法的前提下交换一端两芯，但应保留最终标识，而不是让下一位维护人员继续猜线序。

单纤只有一个光接口，TX和RX去哪了？

常见单纤BiDi模块内部仍有发送和接收电路，只是通过波分器件共用一个光口。例如A端TX1310/RX1550，B端TX1550/RX1310，两个波长分别承载两个方向。这里的数字是示例，实际还可能是1310/1490或其他组合，必须按模块规格匹配。

因此A/B端不是把设备摆在左边、右边的固定规则，也不是“一台只发、一台只收”。不同厂家命名可能相反，真正要看的是本端发送波长对应远端接收波长。不能把两只相同配置的BiDi模块通过对调站点解决波长不匹配。

方向接对后，还要给光信号留下合适余量

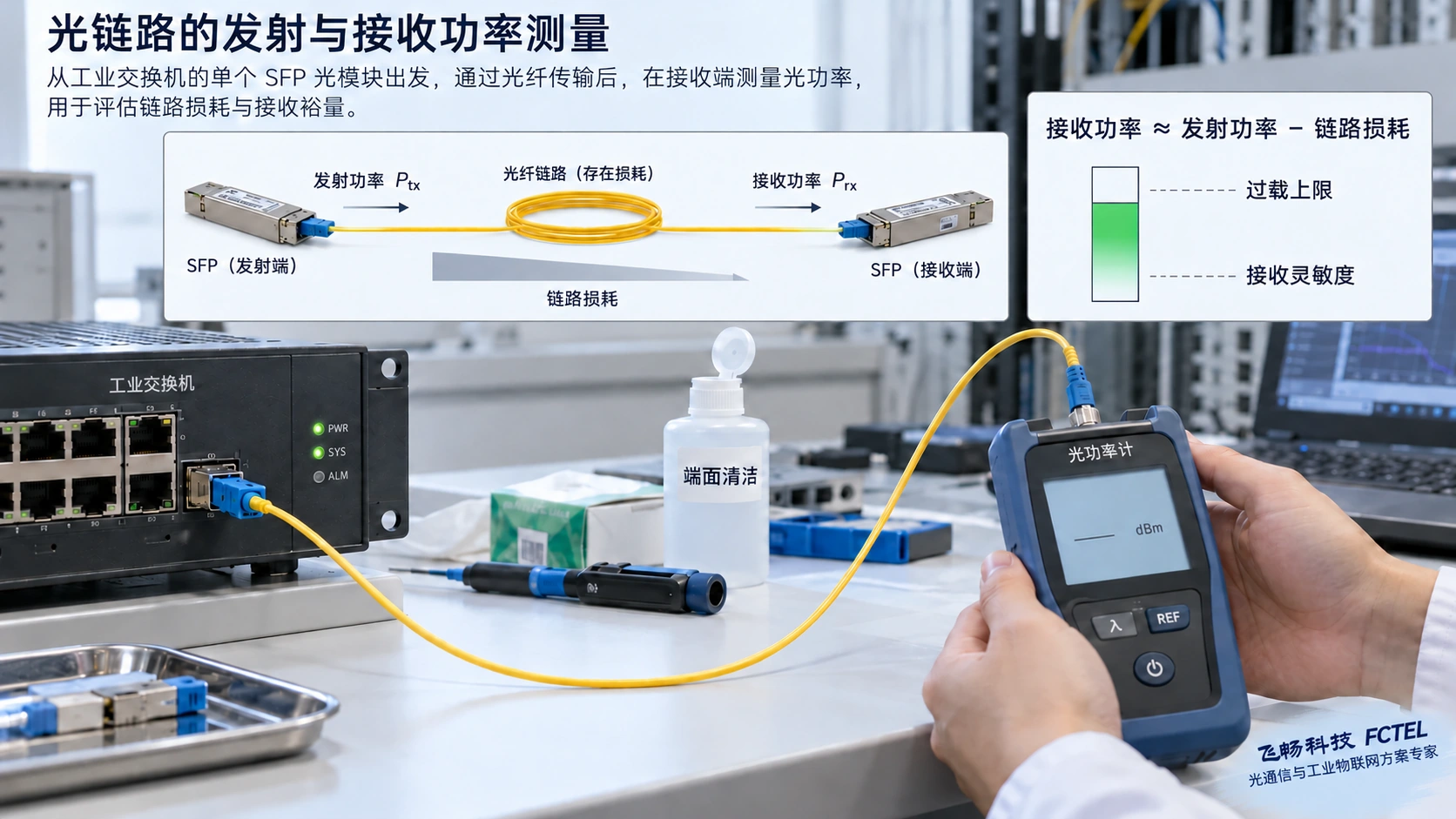

信号经过光纤、连接器、接续点和其他光器件会衰减。以dBm表示光功率、以dB表示损耗时，可近似用“接收功率＝发射功率－链路损耗”估算，再与接收灵敏度和过载上限比较。链路损耗不能只按光纤公里数计算，端面污染和额外连接点也会消耗余量。

接收功率过低可能导致不亮、误码或间歇掉线；超过接收过载上限也不合适。“长距离模块更强，所以任何短链路都更好”是误解。是否需要衰减器，应依据模块功率范围、链路测量与厂家建议决定，而不是随意加一个器件。

模块诊断监控若能读取发送和接收功率，可提供排查线索，但不是所有型号都支持，也不能代替所有现场仪表测试。应记录单位和波长，确认读数可信。光纤安全操作中不要直视光口，清洁和测试也要使用适合的工具与方法。

用一条排查路径把问题分层

第一步看两端设备供电和模块是否就位。第二步核对双纤TX/RX或单纤互补波长，第三步核对速率、光口标准、纤型和连接器。再用已知良好的跳线验证设备对端，检查现场光纤端面与链路损耗。一次只改变一项，才能知道是哪项解决了问题。

如果光链路灯亮但业务仍不通，则看电口协商、终端设置、VLAN和上层应用。不要把TX/RX正确当作IP配置一定正确，也不要把所有通信故障都归为“收发接反”。部分设备还存在LFP等故障联动功能，某侧故障可能影响另一侧的链路灯，应参照型号指示灯定义。

最常见的三个误解

维护标签最好记录“设备名—模块型号—TX波长—RX波长—纤芯编号”，而不只写一个A或B。使用配线架时，还应记录中间跳接对应关系。换模块后要再次核对收发波长和接收功率，不能只把新模块插进原槽位就认为与旧模块完全相同。

若更换后偶尔掉线，保留两端光口错误计数和功率变化记录，观察是否随温度、振动或业务负载改变。接口方向问题一般不应靠上层软件重启解决；但功率边界、端面污染及模块故障也可能表现为同样的“不通”，必须结合测试定位。

双纤是不是两只SFP？通常不是，两端各有一只双纤模块，每只模块同时具备TX和RX。TX与RX使用不同速率吗？名称本身不表示速率，链路规格要按模块资料。只要插头一样就能连接吗？不够，光口协议、速率、波长、纤型和光功率范围也要匹配。

参考：Cisco SFP安装与规格说明。本文结构和功率图为科学原理示意，不代替具体模块的接口标识或验收数据。
