工业以太网交换机与EPON怎样选：光路、共享带宽与验收

浏览次数： 飞畅科技原创 作者：飞畅科技技术团队

工业以太网交换机与工业EPON都能承载以太网业务，但光纤的连接方式和接入调度不同。交换机常用独立端口连接各段链路；EPON把一个PON光口经无源分光器连接多个光网络单元。选择时先看节点分布、供电和业务，再核对共享带宽、故障范围、光预算与管理能力，不用“工业级”三个字替代现场验证。

一、交换机的光口与PON口不是同一接口

交换机接收以太网帧，依据MAC地址、VLAN及相应规则选择出口。普通光以太网链路通常连接两端匹配的收发接口；多个终端需要更多端口或下级交换机。光口只负责相应介质收发，不自动提供PON终端注册与共享链路控制。

EPON中的OLT是局端设备，ONU是现场接入端。OLT的PON口经过光纤和无源分光器连接多个ONU，终端再接到ONU的电口。分光器只是分配光能，不学习MAC、不调度数据，也不需要现场电源；OLT和ONU仍需供电。因此“无源光网络”不等于整个网络断电后照常工作。

接口外形相似、同用单模光纤，不证明普通交换机SFP可替代PON模块或ONU。EPON与GPON也有不同协议体系；兼容模式、终端认证和管理能力应按双方型号验证。不能把一种OLT资料中的参数移到另一种设备，更不能把“光口接上”当成已完成业务接入。

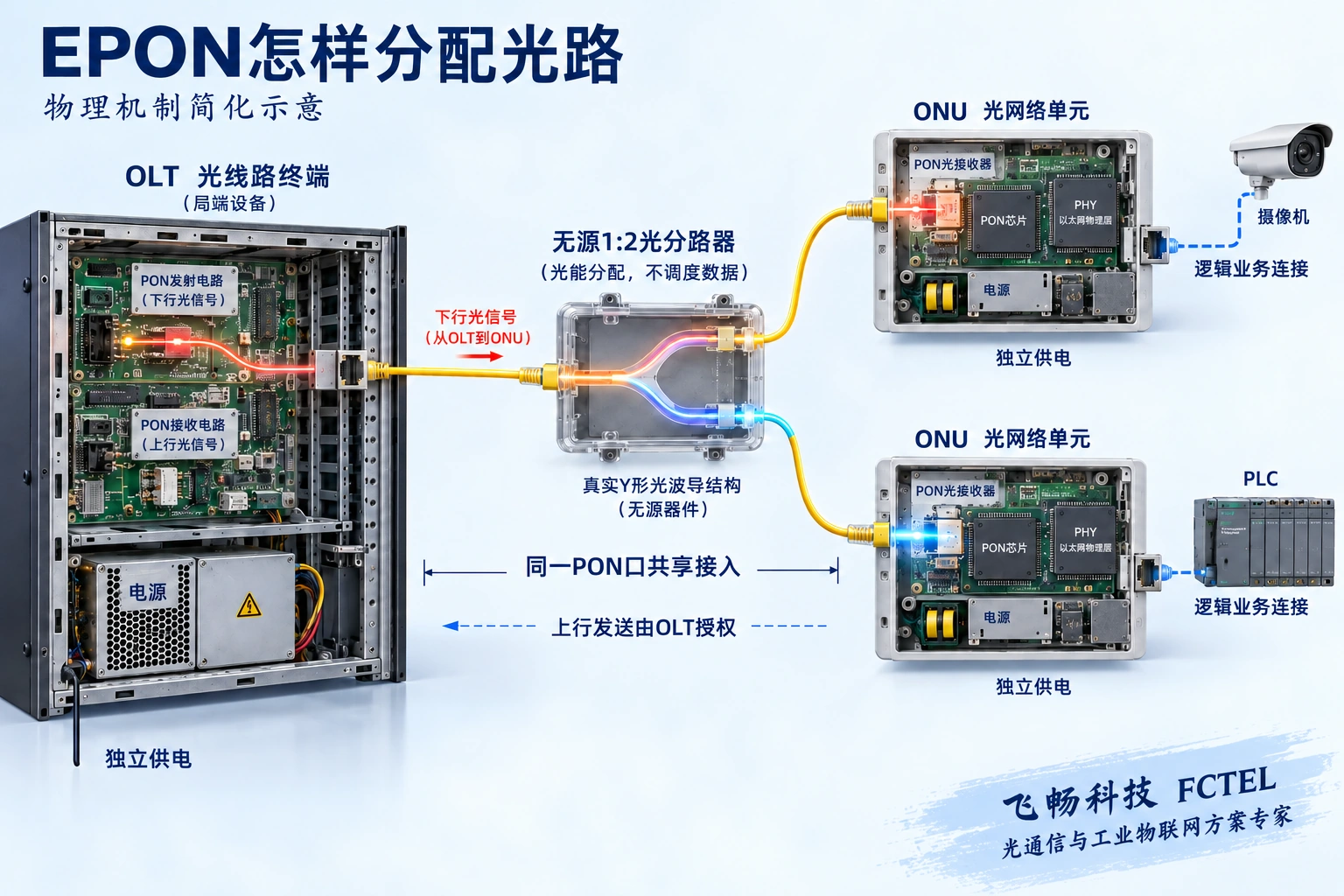

OLT光口经过一个无源分光器连接两个ONU，分光器只分配光能，ONU电口再接终端且需要独立供电
图1：EPON光分配与终端接入机制，简化为两个分支，非具体型号接线图。普通光以太网端口不自动具备PON接入能力。

二、为什么多个ONU不能随时一起发

同一PON口的多个ONU共用通往OLT的上行光通道。为了避免正常业务发送互相重叠，OLT通过控制消息安排各ONU的发送时段；ONU报告队列需求，OLT据此实施相应带宽分配。这里的DBA指动态带宽分配，具体策略和业务保障需按设备配置与实现核对。

可以把时段看成预约发言，但这只是解释共享关系的类比，不用于计算精确延迟。排队、授权等待及实际负载都会影响业务体验；终端电口写着千兆，不表示每个ONU同时拥有独占千兆PON容量。下行接收、逻辑链路识别和安全配置也需正确，不把共享介质误认为所有终端可任意访问彼此数据。

普通交换机的每个接入口虽有各自链路，多路数据仍可能汇聚到同一出口而排队，所以也不是天然无拥塞。两种方案都要检查上联、突发流量和应用有效吞吐。要求固定周期控制时，应提出明确负载、时延和抖动指标，不能从协议名称推导确定性响应或零丢包。

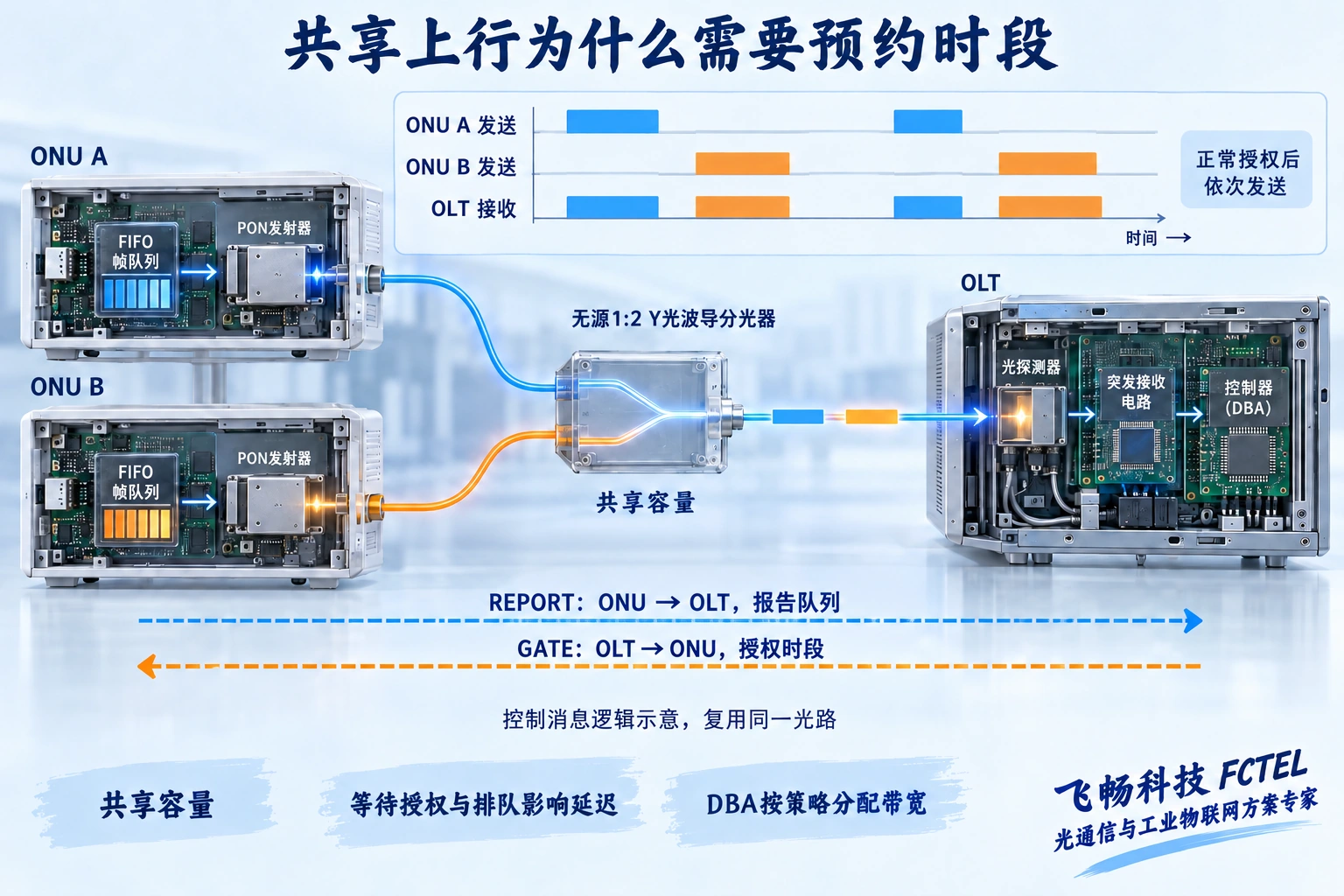

两个ONU内部队列通过OLT授权在不重叠时段发射上行光突发，共享光纤到达OLT接收器
图2：上行队列、授权和突发发送的机制示意，时间轴无具体数值，不是测试数据。调度规则、余量与延迟按系统实现验证。

三、分光与距离必须放在同一预算里

增加分支会分配光能，连接器、光缆和熔接也有损耗。扩容前应检查模块收发窗口、分光器损耗、最远与最近分支和维护余量，不能只换更多路分光器而不复核光预算。能注册上线，不代表污染、温度变化或长期老化后仍有足够余量。

旧文把EPON限定为一律二十公里、交换机描述为固定可达一百公里，这不是可直接套用的采购规则。实际距离与所选光学接口、协议配置、纤型和链路条件相关；更远模块也不代表短链路一定安全。需要测量功率及损耗，按接收灵敏度和过载边界判断，而不是直视光口或弯折光纤试着调暗。

普通光交换机也可以采用匹配的单纤双向模块。节省纤芯不是EPON独有优势；EPON的关键区别在点到多点的共享接入与管理机制。两种方案都要留下纤芯、端面、设备端口和备用资源记录，单根业务纤芯也不等于工程只需准备一根纤芯。

四、故障范围不能用一句谁更可靠概括

EPON一条支路中断通常先影响对应接入端，但主干、分光器、OLT或它们的供电故障可能影响多个分支。ONU异常行为也可能波及共享通道，是否支持检测和隔离应按型号核对。ONU之间业务如何转发和隔离，也取决于OLT及网络配置，不能认为同一个分光器下的设备天然可以脱离OLT互通。

交换机网络的单点影响由拓扑和业务路径决定。星形核心失效可能影响大片区域；级联中间设备断电可能切断后级；环形连接如果没有正确防环控制，还可能造成广播风暴。备用线路、双电源和恢复协议分别解决不同问题，不根据端口数或连接形状宣布高可靠。

工业适用性应逐项核对温度、散热、供电、安装、防护和电磁兼容资料。不能继续沿用“EPON较新所以工业化不足”或“工业交换机完全满足所有环境”的笼统结论。同样的名称下有不同型号与版本，现场条件和可维护性才是比较依据。

五、把飞畅产品选项转成可验收需求

飞畅FCX-9001产品条目列出八个EPON下行口，以及千兆电和万兆光上联，并说明ONU认证、DBA和PON管理功能。FCX-8001条目提供四个千兆电口与一个PON接入口，PoE属于可选配置。这些信息有助于分清局端、接入端和终端供电角色，不代表每个电口都拥有独占PON带宽，也不能把可选供电写成全型号标配。

官网PON资料中部分协议、波长和分光参数混列，需要订购时以对应协议版本的正式规格和模块清单澄清。方案应写明OLT、ONU、固件、认证方式、分光配置、光预算、业务带宽与故障恢复目标；不在资料含糊时拼凑一个看似完整的确定参数。

六、验收要同时看光路、管理和真实业务

先安全核对供电和接线，再分段记录光功率与终端注册状态；随后检查VLAN、组播、限速和权限，运行实际控制及监控业务。观察所有接入端同时忙时的吞吐、延迟、抖动和错误，而不是只测单个空闲端口。备用路径测试应获授权并有回退计划。

留存设备清单、支路关系、端口配置与测量基线。故障时先分清一个终端掉线还是多个支路一起异常，再检查共同光路、供电和局端告警。远程修改前备份配置，避免为恢复一台ONU而改坏整个PON口；危险电压作业由具备资质人员完成。

资料：RFC 4837的EPON架构与管理机制；IEEE 802.3ah项目资料；飞畅FCX-9001；飞畅FCX-8001。图片为通用机制示意，不是产品实物或现场测试证据。
