工业交换机组网不是把网线接起来就结束。星形、链形和环形决定设备之间有哪些物理路径，交换机功能和协议则决定数据实际走哪条路径。选择方案时，应同时考虑业务流量、故障影响范围、供电位置和维护条件，尤其不能把“接成一个圈”直接等同于“网络具有可靠的冗余能力”。
先把物理接线与数据转发分开
物理拓扑是设备和线路的连接形状，逻辑转发路径是数据实际经过的路线。交换机的每个端口能接收以太网帧，也就是网络传输的一类数据单元。常见二层交换机根据MAC地址决定向哪里转发，MAC可以理解为链路内识别接口的地址，不等于上网所用的IP地址。
交换机通过收到的帧的源MAC地址学习“哪个地址在这个端口方向”，发送时再查询目的MAC对应的端口。不是通过目的地址学习源设备位置。当目的位置未知，或收到广播等需要扩散的帧时，设备可能向适用范围内的多个端口转发，这也是闭合环路必须受控制的重要原因。
星形：分支直观，但中心很关键

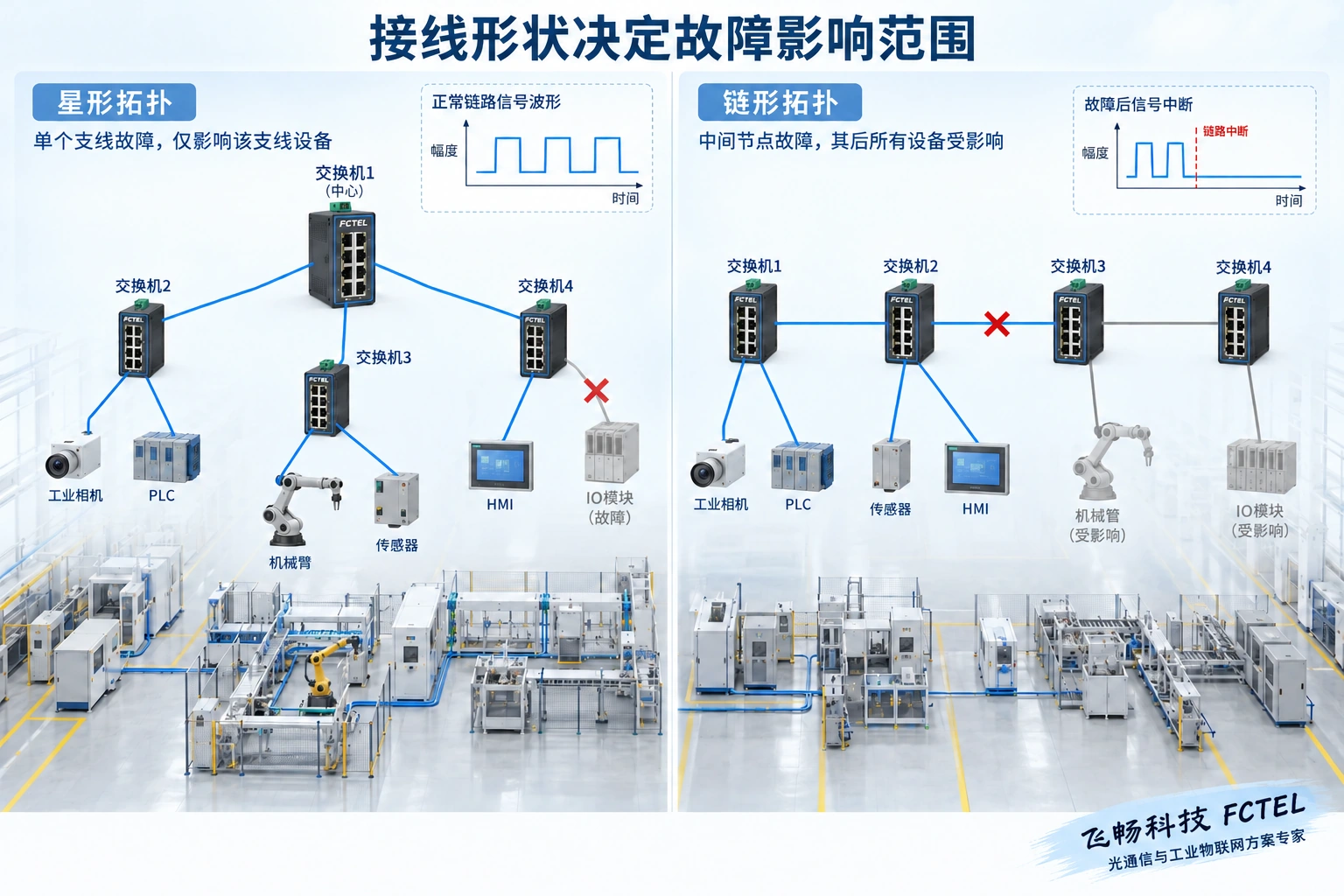

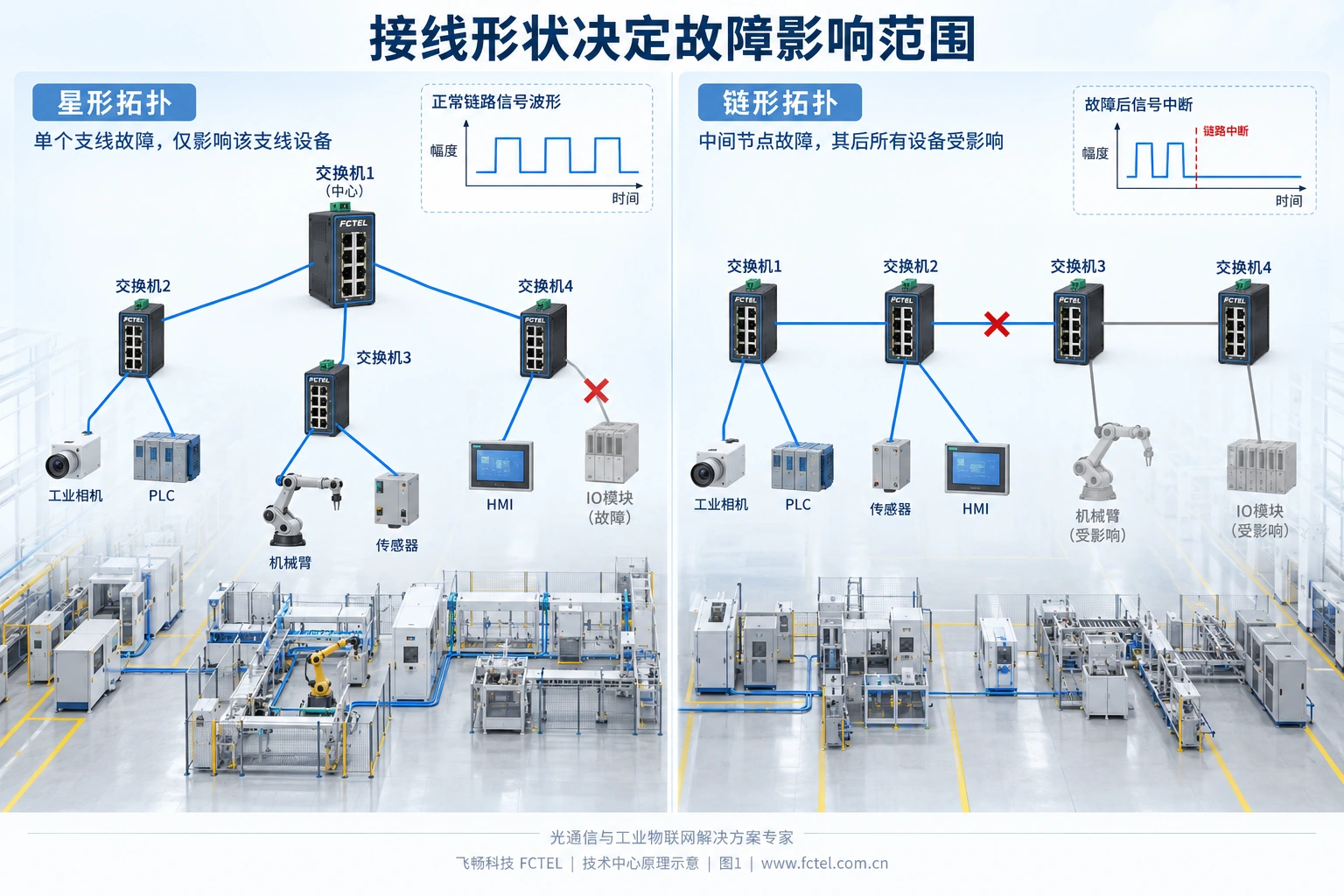

星形网络将多个现场设备或接入交换机分别连接到一个汇聚位置，形状像轮辐。一个支线断开，通常主要影响该支线后面的设备，其他支线仍有到中心的路径，因此布线与故障定位比较直观。
然而中心设备、电源或上联出现问题，影响就可能覆盖多个分支。假设四个生产单元分别向同一服务器上传数据，各支线能够独立运行并不证明共享上联容量足够。应检查各支线峰值流量及汇聚端出口，必要时把不同业务分区或提高上联能力，不能只按平均流量估算。
星形也不代表每个终端必须直接拉线到控制室。可以在就近区域设置接入设备，再通过光纤上联。这样减少长距离铜缆，但增加了现场交换机和供电点，维护清单应把这些新增节点算进去。
链形：顺着现场走，也把风险串起来
在长走廊、流水线或沿线站点中，把交换机依次连接成链可以减少部分重复布线。数据从后面的站点经过前面的交换机到达汇聚点，线路路径符合现场分布，施工时比较容易理解。
代价是中间一段线路或中间设备故障，可能使更后面的站点失去到汇聚点的通路。每台设备不仅服务本地终端，还转发后续站点的数据，因此靠近出口的链路承载的是汇聚流量。不能用单个终端的速率来评价这段上联，也不应把所有设备都有两个光口当成无限串接的保证。
延迟、缓存与故障传播都应在实际规模下测试。允许的链长没有一个适用于所有型号、业务和协议的万能数字。设计时先明确后端设备离线是否会影响生产，再考虑分段、备用路径或把关键节点改为独立支线。
环形：备用物理路径需要协议管理
环形连接提供了绕开某一段线路的可能，但普通二层网络若让所有端口持续转发，广播或未知目的帧可能绕圈重复传播，形成大量重复流量。以太网帧不像某些网络层报文那样带有逐跳递减的生存字段，不能指望转发几次就自动停止。

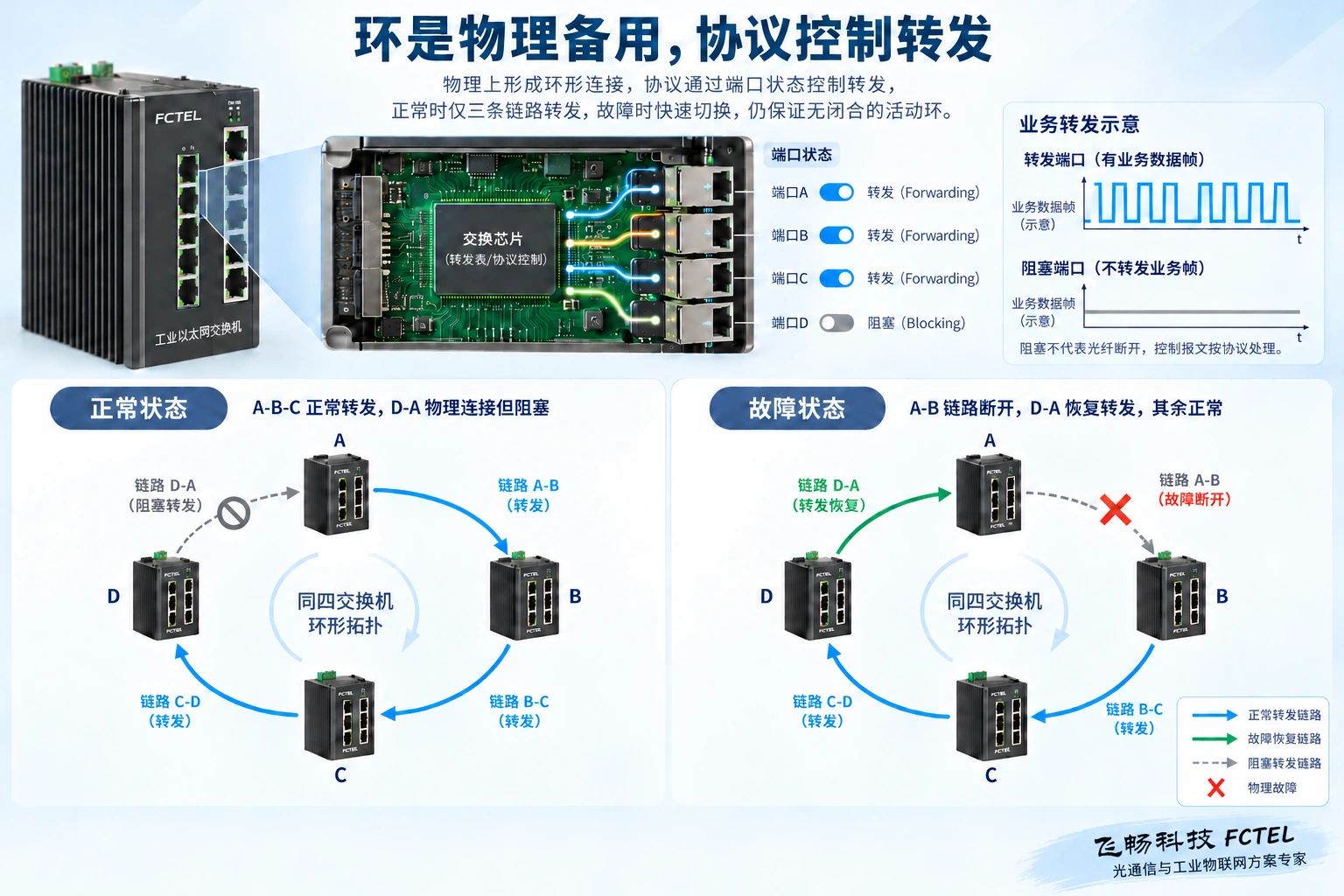

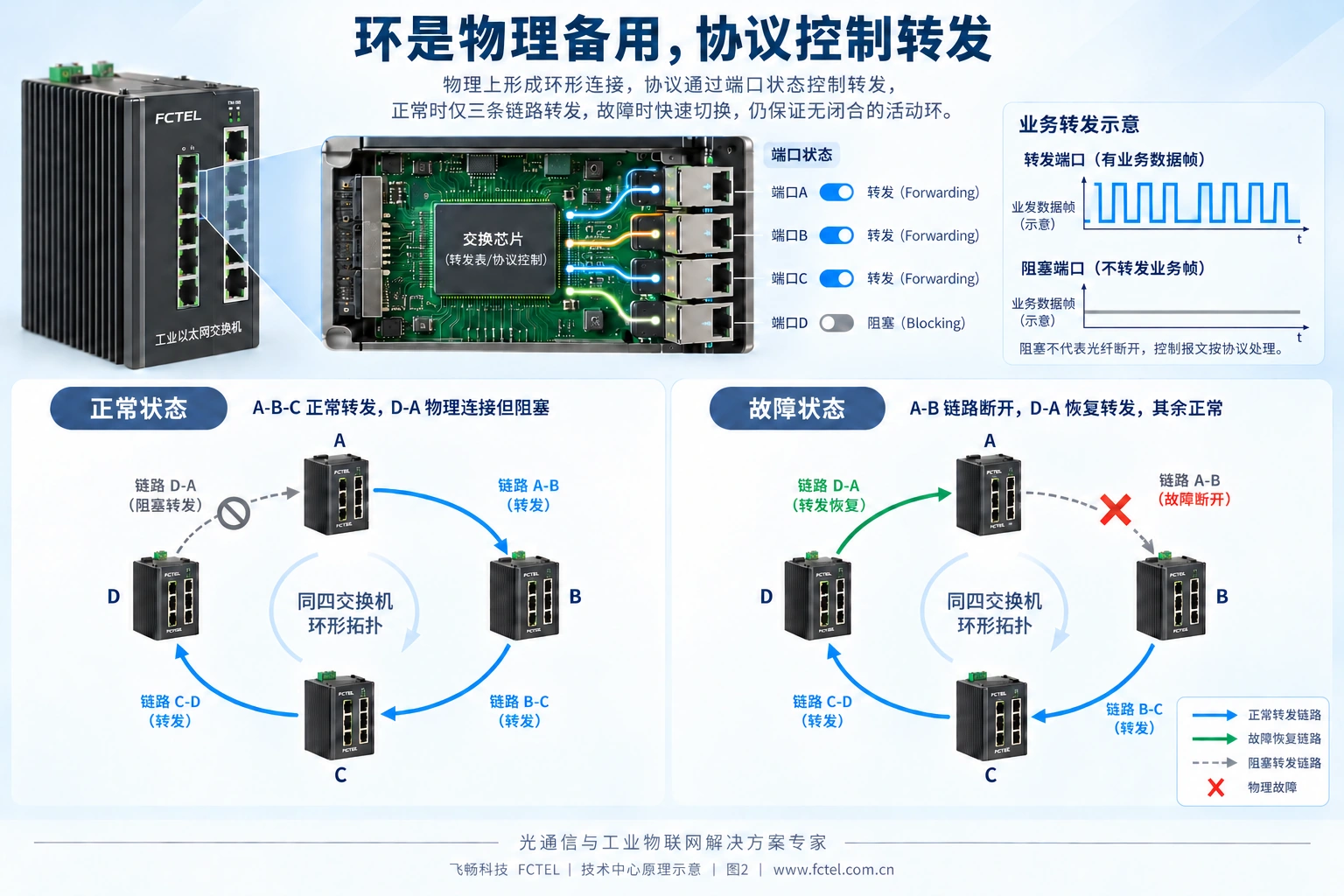

生成树类协议的基本思路，是从有环的物理连接中建立无环的活动转发路径。正常情况下限制某些备用端口的数据转发；发生适用的故障后，再重新计算并启用可用路径。私有工业环网协议可能采用不同控制机制，具体角色、故障检测与切换条件需要按型号和协议说明确认。
因此故障后的关键不是“再把备用线路堵住”，而是经过协调使可用备用路径承担需要恢复的通信，同时避免留下新的转发环。恢复时间也不是所有工业交换机的统一值。终端重新建立会话、应用超时和业务重试，可能比链路切换本身更慢，验收要测业务恢复而不只看指示灯。
管理型不等于一定具备所有冗余功能
非网管设备通常提供基本交换功能，管理型设备则可能增加配置、监测和控制能力。但WEB管理、VLAN、组播控制、生成树和私有环网是不同功能，不能根据“网管型”三个字就假定全部支持。二层交换与三层路由也要分开，跨子网访问是否由本机处理，要看三层能力及设计。
飞畅提供导轨式、机架式等工业交换机类别，选型时应先按端口数量、铜口与光口比例和安装位置缩小范围，再确认目标型号支持的协议。如果项目打算使用环网，需要核对参与设备的协议兼容、角色设置和固件，不应把不同厂商名称相近的私有功能直接组合。
管理入口本身还需要保护。能在浏览器中设置设备不意味着应把管理页面开放到公网；应设置适当权限、限制访问来源，并保留配置与版本记录。基础安全措施不是组网拓扑的附属装饰，而是网络长期可维护的条件。
一条生产线怎样选择更容易说明白
如果设备集中在几个区域，星形或分层星形通常便于划分故障范围。如果沿线距离较长、站点分散，链形能降低部分布线复杂度，但要接受中断可能影响后续站点的事实。如果业务要求单段故障后仍能通信，可以评估支持适用冗余协议的环形或其他备用结构。
这不是“星形落后、环形先进”的排序。现场有没有两条可独立铺设的线路、节点是否具备稳定电源、维护人员能否理解协议，都可能比拓扑名称更重要。两根线放在同一条容易受损的线槽中，也不能等同于完全独立的故障路径。
验收时分别测试流量与故障
正常情况下，用计划中的业务负载观察出口利用率、错误与丢弃计数，确认终端持续工作。随后按批准的测试计划模拟指定链路或节点故障，记录哪些终端受影响、备用路径怎样变化、业务多久恢复。不同方向和不同故障位置要分别检查，不能只测最容易成功的一次。
验收记录包含拓扑图、设备型号、固件、端口用途、协议设置和测试条件。维护人员应能据此判断“这里断了会影响谁”，而不是现场再猜。好的组网方案既让数据走得通，也让故障影响可解释、恢复过程可验证。
