网口为什么隔着变压器仍能传数据：工业以太网电气隔离科普

01先认识网口里的几个角色

电脑或交换机内部的数字数据，不能原样沿网线一直走到远方。PHY是物理层收发芯片，可以把数据转换成适合线缆传输的电信号，并从收到的信号中恢复数据。RJ45是常见的连接器。它们之间常有磁性器件，可能单独装在电路板上，也可能集成在连接器内部；看不到外露的小方块，不等于没有隔离。

这里的变压器不是给整台设备供电的大电源变压器，而是服务于通信接口的信号器件。不同速率和电路架构的接法并不完全相同，不能照着一张示意图判断所有端口。图中只放大一组线对；千兆铜缆以太网通常使用四组线对，并在每组上双向传输，不能误认成整条千兆链路只有两根线。

02没有导线相通，信息怎样穿过隔离边界

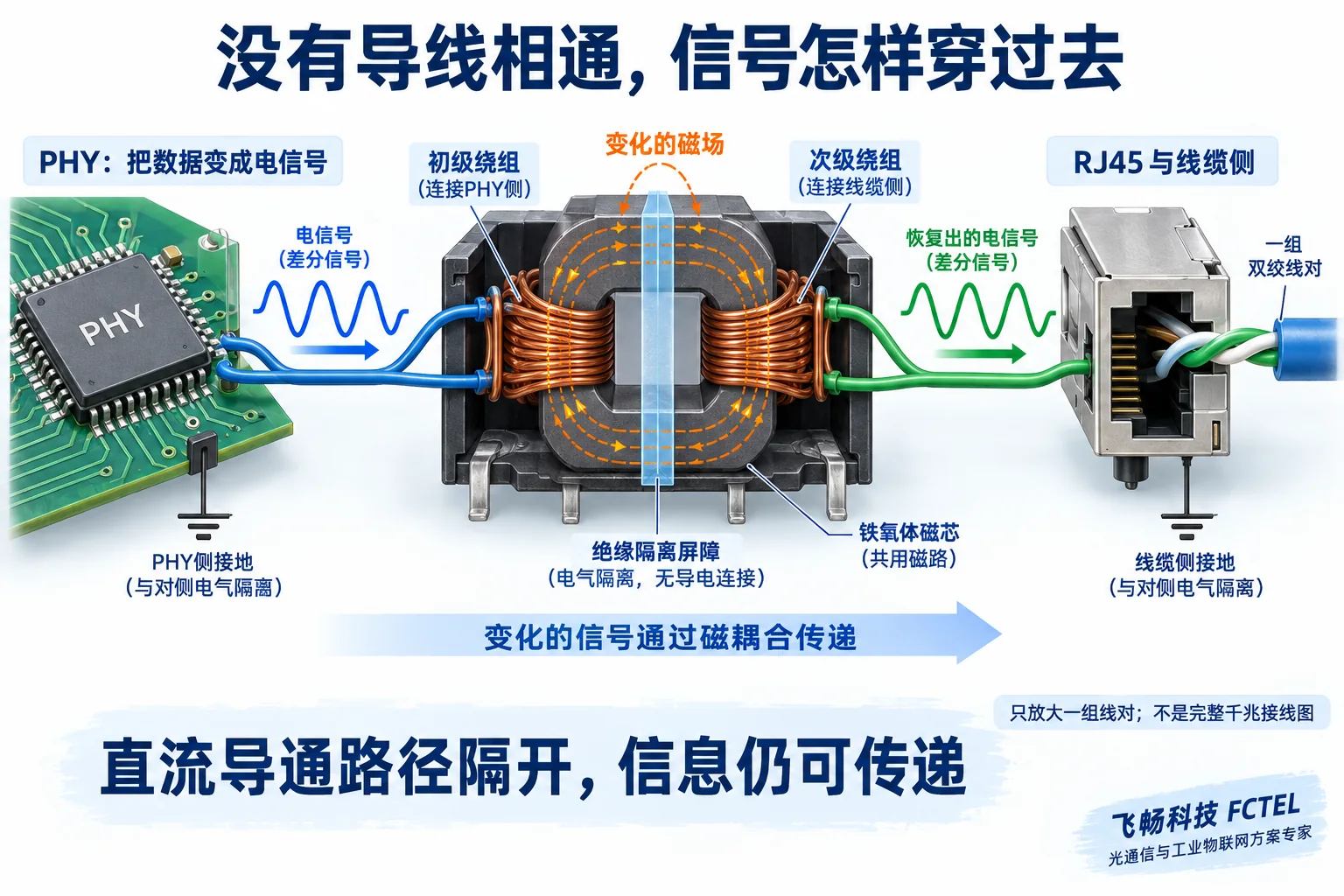

把变压器想成两个分别绕好的线圈。初级绕组与次级绕组之间没有直接的铜线连接，但它们借助磁芯相互耦合。当初级的电流发生变化，磁场也随之变化；这个变化会在次级产生对应的电压。信息通过变化的磁场传递，而不是靠电子从一侧导线直接跑进另一侧导线。

这有点像隔着玻璃看对面的人打手势：玻璃阻隔了直接接触，却不妨碍变化被另一侧看到。类比只说明“隔开导通路径仍能传递信息”，真实网口依靠电磁感应，不靠光，也不负责理解报文内容。芯片产生的信号形态、编码和器件带宽要相互适合，才能让接收方辨认；并非任意电压变化都能不失真地通过。

磁芯的作用是让两组绕组之间的磁耦合更有效，不是在两侧焊上一根导线。观察原理图时，要把电连接线与磁场示意箭头分开。两个绕组画在同一个器件符号中，不代表它们电气短接；同样，一侧能测到信号，也不能说明另一侧必须存在直流导通。这个区别是读懂网口电路的起点。

03为什么它能隔开直流，却不阻断正常数据

如果给初级一个长期不变化的状态，稳定下来后就不会一直产生变化的磁场，次级也不能把它当成持续的直流供电。这就是理解隔直流的关键。以太网传输使用适合其物理层的变化信号，接收芯片从这些变化中恢复数据，因此不需要用一条跨越隔离边界的直流导线传递每个比特。

电气隔离也让线缆侧与设备电路侧的直流导通关系分开，有助于处理两端电位差及一些干扰问题。但是隔离有规定的结构和承受边界，不能从“有变压器”推断任何电位差都安全。PoE等带供电的接口还涉及额外的供电路径与隔离设计；本文不是PoE接线指南，也不能据此自行改接端口。

04两根线一起受影响，为什么有时仍能读对

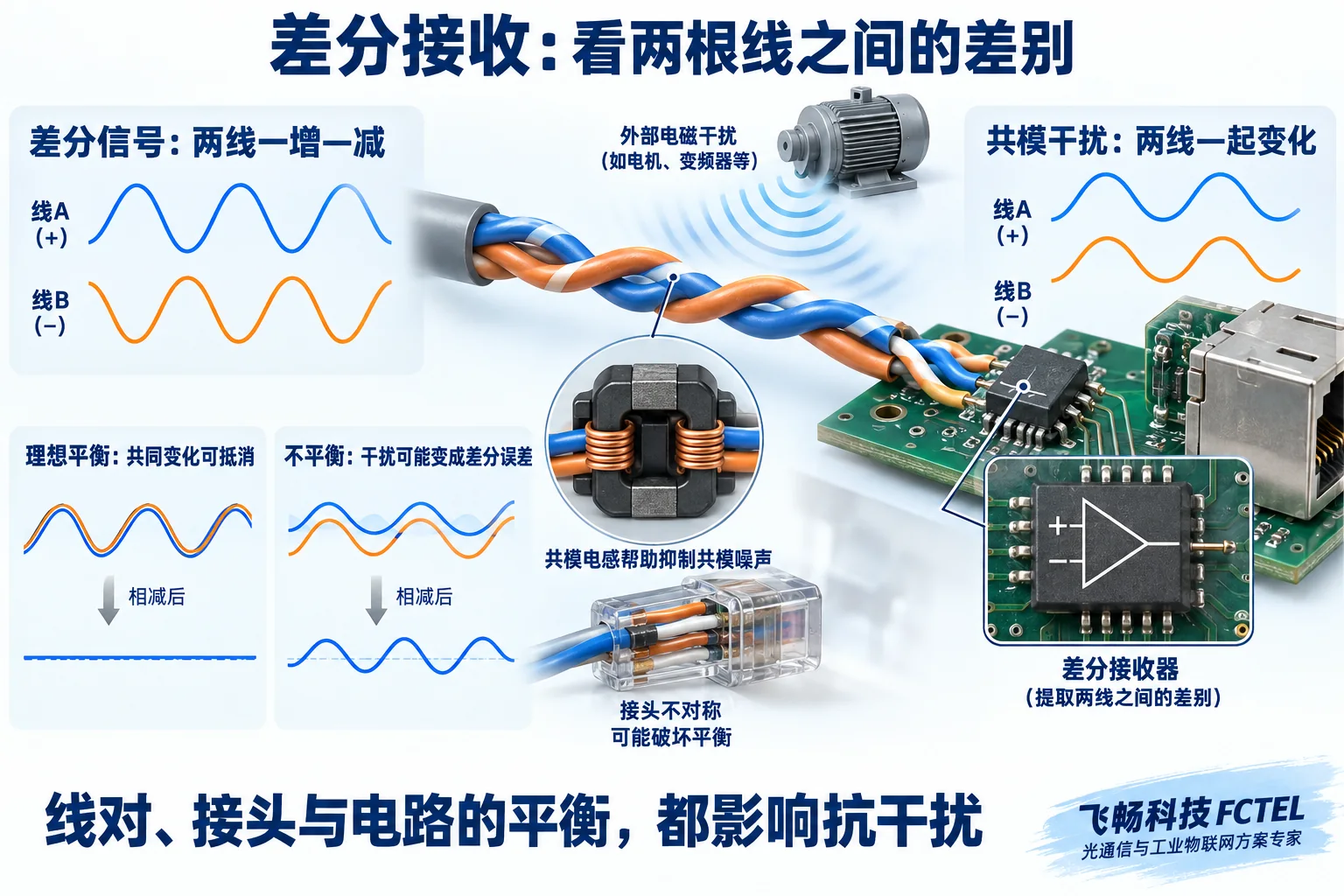

双绞线中的一组导线配对工作，接收电路主要观察两根线之间的差别，这叫差分接收。希望传递的信息表现为这对线之间的变化，而某些外来干扰会使两根线一起受到类似影响，称为共模干扰。在理想、平衡的情况下，共同的变化不会同样变成有效的差分数据。

双绞结构使两根线在空间中的位置不断互换，有助于让它们受到的外界影响更接近。共模电感也是常见的接口磁性器件，帮助抑制共模噪声，它与隔离变压器的主要作用不同。真实导线、绕组与电路并不完美；接头不对称、线对被长距离拆散、器件或布线不平衡，都可能让共模干扰转成接收端看得到的差分误差。

差分接收不是简单地忽略任何外来影响。共同变化如果太大，超出接收电路允许的范围，即使两根线受到的影响接近，也可能使电路不能正常工作。实际抗扰能力既取决于平衡程度，也取决于器件与整机的工作边界。因此，“两根线都受同样干扰”不能作为无需防护的理由。

05有隔离，为什么强干扰仍可能进来

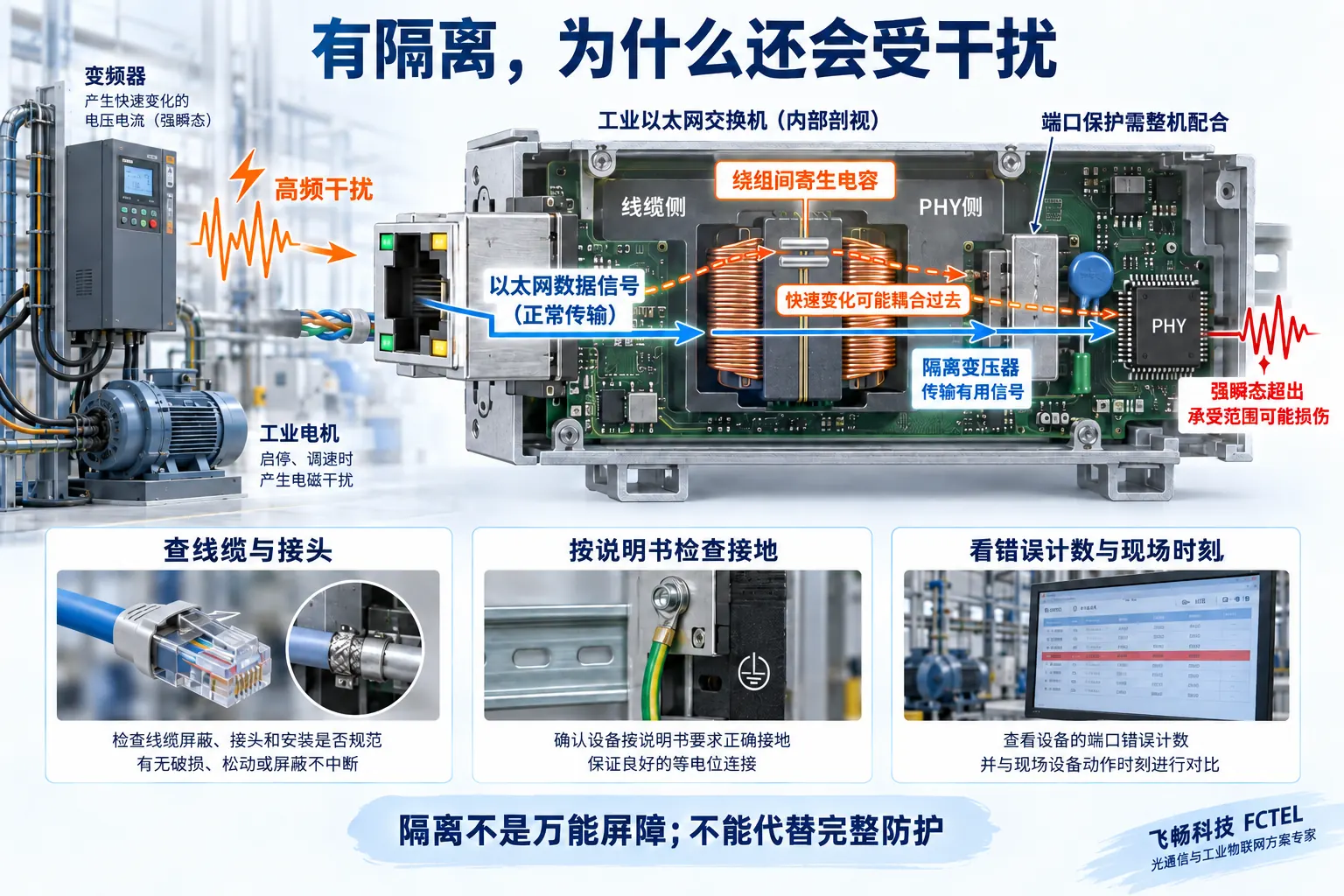

绕组虽然没有直接导线相连，却并非在高频下完全互不影响。两组导体之间存在很小的寄生电容：可以把它理解为器件结构自带的微小耦合通道。很快的电压变化可能经这种通道把干扰带到另一侧。磁性器件、接口布局、屏蔽和保护电路需要配合，不能把一个器件看成无限强的屏障。

如果瞬态超过接口和整机设计的承受范围，仍可能出现错误、复位甚至损伤。隔离变压器不是万能防雷器，也不是“永不掉线”的保证。接地、屏蔽连接和浪涌保护的方式要符合设备说明与现场设计，不能随意拆除保护连接，或自行在端口两侧跨接导线来消除症状。图中的耦合路径为原理示意，不表示某款产品有相同的内部结构。

06现场怎么判断：把症状和干扰时刻对起来

例如一条链路平时正常，变频器启动时偶尔中断，先记录发生时刻、涉及端口和业务现象，再看它是链路真的重新建立，还是链路没断但业务出错。核对设备允许读取的错误、丢弃及连接事件记录。错误计数变化是线索，不是直接证明隔离变压器坏了；电源、接头、线缆和软件也可能造成相似现象。

在受控条件下一次改变一个因素，例如换一条已确认合格的线缆，或调整通信线与强干扰线的布置，并保留前后记录。重新压接时要维持线对关系，按规范处理屏蔽与端接；不能把四组颜色接通就认为高频性能合格。涉及带电柜内检查和接地改动，应交给有条件的人员按既定维护流程操作。

还要区分屏蔽外层与信号线对。屏蔽层的连接承担自己的作用，不能直接看作隔离变压器的绕组，也不应为了追求“完全不导通”而随意断开。维护记录应写明改变了哪个连接、什么条件下改善；若症状只是暂时消失，没有覆盖原来的工况，就不能认定原因已经找准。

07选型与验收：看整机证据，不只看器件名称

飞畅管理型工业交换机资料可用于核对接口类型、部署方式与可用管理能力；实际型号、固件和说明书仍是验收依据。产品有铜口、光口或工业外壳，不等于可以推断某个端口的隔离耐受值、抗扰等级或保护器件。铜缆接口磁性隔离与光纤传输的机制也不同，不能把本文直接套到光口。

恢复后既要观察链路稳定性，也要验证真实业务，并覆盖原来触发异常的工况。保留线缆、布置、供电及端口记录，让前后结果可比较。记住三个层次：变压器借变化的磁场传信号；差分结构和共模器件帮助处理干扰；整机防护决定实际承受边界。理解分工，比看到“隔离”两个字就认定问题已经解决更有用。

参考资料：Analog Devices：以太网隔离与耦合方式；Analog Devices：接口布局与隔离边界；Analog Devices：共模信号原理；Analog Devices：磁性隔离与寄生耦合；TI：以太网PHY与磁性器件参考设计；飞畅管理型工业交换机资料。配图为通用原理示意，非产品内部实物或实测。
