工业交换机端口镜像原理：复制路径、带宽与抓包证据边界

原理图可点击查看原图；手机端可横向滑动查看清晰标注。

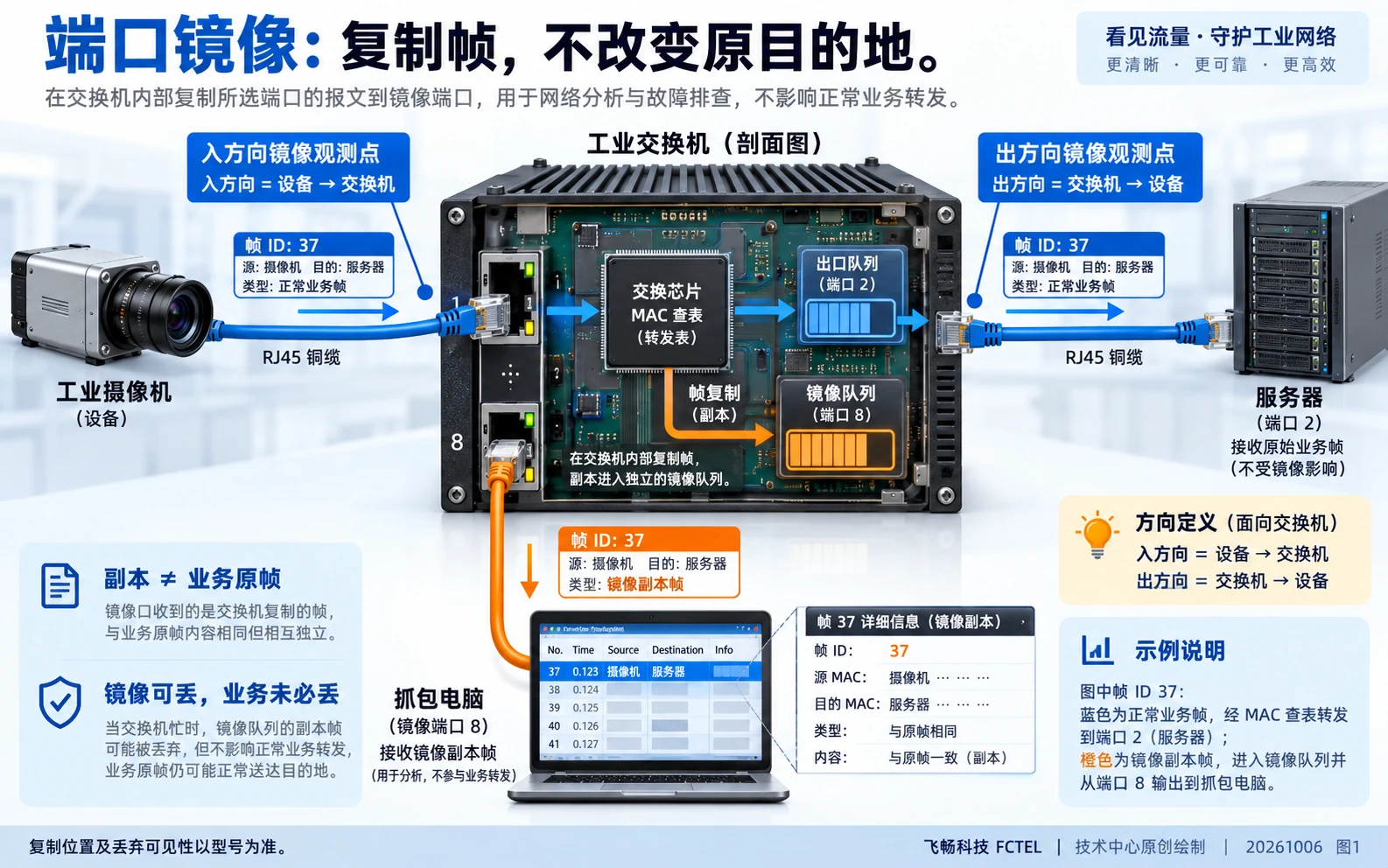

01端口镜像究竟复制了什么

普通交换过程中，帧由物理端口进入，交换芯片识别目的MAC地址及VLAN，决定出口，再经队列和发送单元离开。端口镜像在选定观测点复制帧，副本被送到指定监测端口，由抓包电脑接收。它不是把电脑串入原业务线路，也不是让所有业务改道经过抓包软件。镜像端口应按型号说明专门使用。

因此必须区分两个问题：业务帧有没有被正常转发，镜像副本有没有完整进入抓包文件。副本出口拥塞时，业务仍可能正常运行；反过来，入口镜像看到了帧，也不证明该帧已通过后续过滤并交付终端。复制发生在过滤、标签处理、路由改写之前还是之后，与硬件及固件实现有关，不能把某厂商的内部处理顺序直接套到全部工业交换机。

原理图可点击查看原图；手机端可横向滑动查看清晰标注。

02入方向、出方向为何不能凭设备位置判断

入方向是设备向交换机发送，出方向是交换机向设备发送。对摄像机接入口来说，图像数据通常进入交换机，控制命令通常离开交换机；对连接服务器的端口，方向可能相反。配置时要写清源端口、入或出、目的监测端口以及关注的VLAN，避免把本来未纳入镜像的报文误判为缺失。

同一业务帧可能先进入端口1，再从端口2发出。如果同时复制端口1的入口与端口2的出口，某些实现会产生两份副本。抓包中相同序号、相同载荷不一定代表终端重传，应结合复制点、方向和协议序号判断。部分设备会去重或限制组合，仍应依据说明书。入口副本与出口副本的VLAN标签或三层字段也可能不同，比较时不能只看文件中的表面字节差异。

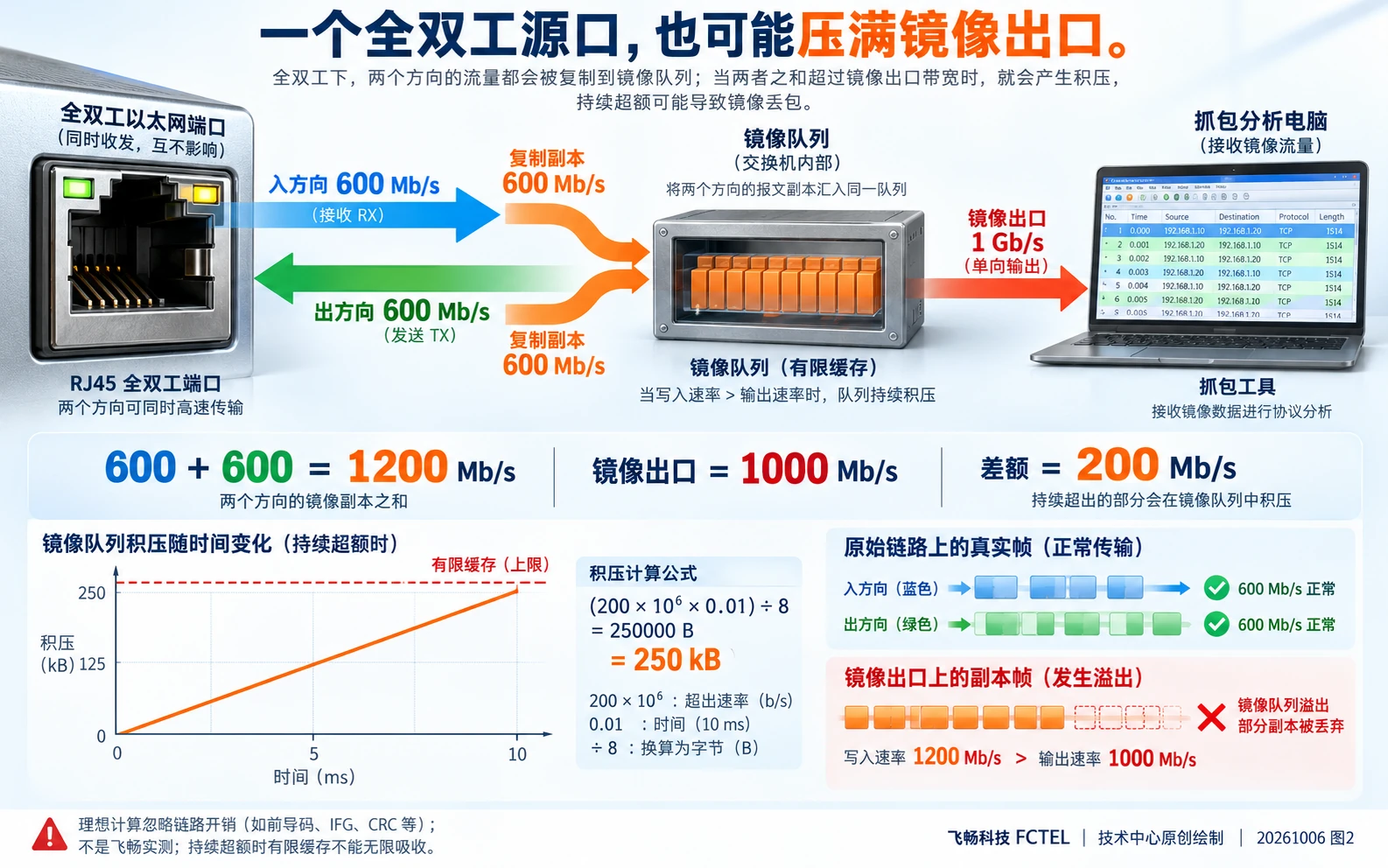

03一个千兆源口为何可能超过千兆镜像出口

全双工千兆口在两个方向各有发送能力。假设源口每秒接收600兆比特，同时发送600兆比特，双向业务都未达到单方向千兆上限；但若两边都复制到一个千兆监测出口，副本需求就是1200兆比特每秒，超过出口1000兆比特每秒的发送能力。这里比较的是复制流量之和，不是端口利用率界面上某一条曲线。

忽略前导码、帧间隙等开销，持续10毫秒的200兆比特每秒差额形成200000000×0.01÷8＝250000字节积压。缓存足够时可以暂存，流量降低后排空；持续超额时，有限缓存最终不能容纳所有副本。这只是容量计算，不代表某个飞畅型号的镜像缓存大小。监测端口协商成百兆、多源口同时复制或大量小帧增加处理负担，也会扩大漏采风险。

减少镜像范围、先只抓一个方向、缩短捕获窗口，是验证容量问题的办法。如果设备支持过滤或更高速目的口，可以据实际能力使用；不能假定所有型号具备这些功能。抓包软件的显示过滤通常只隐藏已经捕获的包，并不会减少此前镜像出口的流量。采集过滤在哪里生效，也要看具体实现。

原理图可点击查看原图；手机端可横向滑动查看清晰标注。

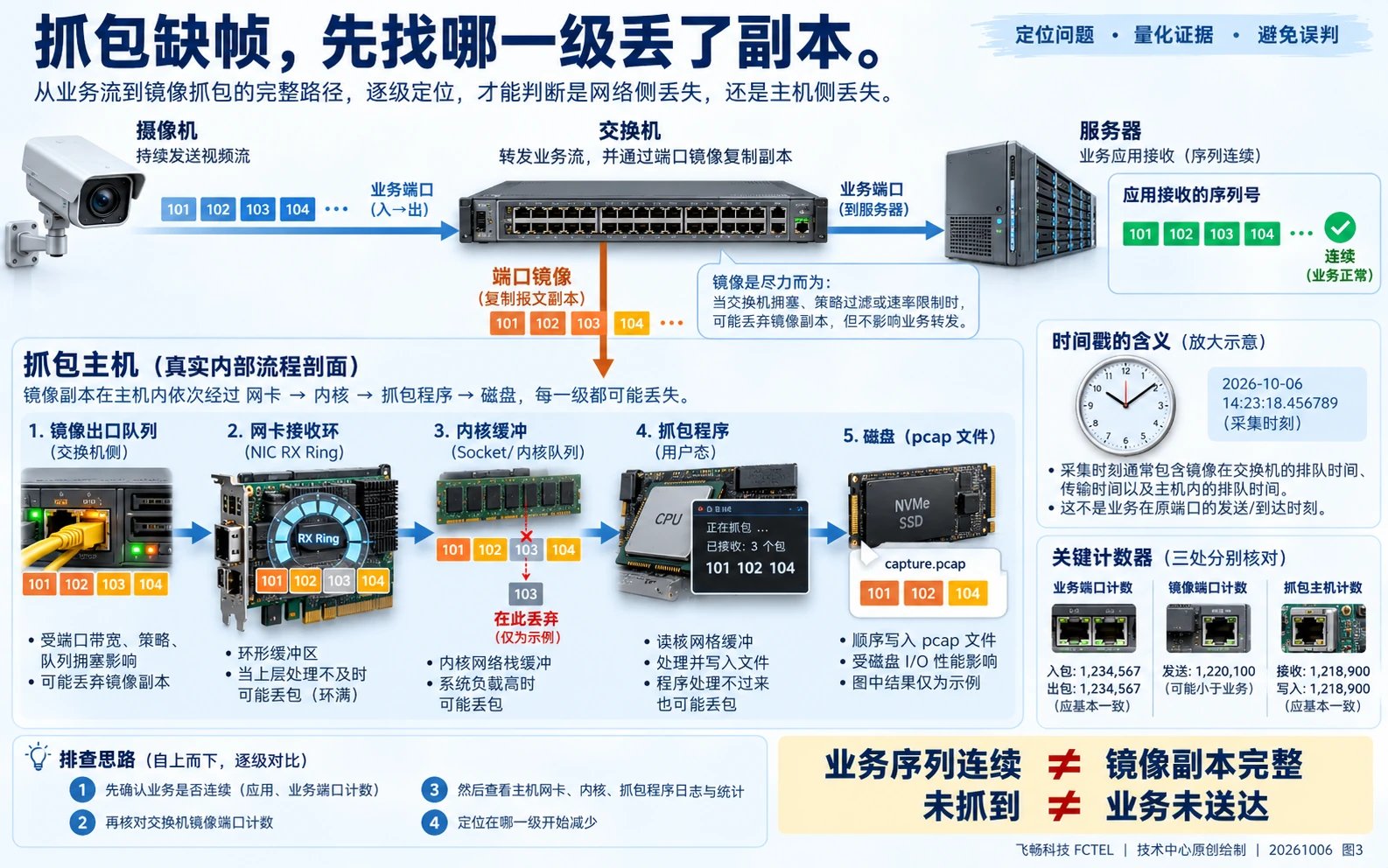

04副本抵达电脑后，仍有多级丢失点

副本从镜像端口出来后，还要经过电脑网卡、接收描述符环、驱动与内核缓冲、抓包程序，最后写入磁盘。某一级来不及处理时，包可能在进入最终文件之前被丢弃。提高交换机镜像出口速率不能自动解决主机CPU、缓冲或磁盘写入瓶颈；应用显示的丢包数也不一定覆盖前面所有环节。

应分别记录业务端口错误与丢弃、镜像相关计数、网卡接收错误、捕获库丢弃和磁盘写入状态。各计数器的统计层级、是否清零、是否含过滤报文并不统一，必须核查定义。CRC错误指向接收帧完整性，队列丢弃指向容量或策略，二者不能混称链路故障。抓包缺少某个序号时，还应查目的应用实际收到的序号或报文日志，不能只凭一个pcap文件下结论。

05时间戳、标签和重传证据有什么边界

常见抓包时间戳记录的是监测主机接收或软件处理副本的时刻，不一定是业务帧在原端口进入或离开的时刻。副本排队、镜像出口发送、主机调度都会叠加时延。即使使用网卡硬件时间戳，也通常测量的是副本抵达采集网卡的时刻；未经说明书证实，不能把它当作交换机业务PHY的原始时间戳。

所以镜像抓包适合分析协议顺序、地址与载荷，却不应直接用来保证微秒级控制时延。网卡卸载、标签剥离和抓包长度限制还可能影响显示结果。比较两端抓包时应核对时钟同步、采集位置与过滤条件，并保存原始文件。发现疑似TCP重传，可以结合序列号、确认号及端点统计；发现工业协议应用序号缺口，则需结合协议自身机制，不能把所有缺口都解释成交换机丢帧。

06怎样做一次可复核的现场验证

先保存镜像配置和端口协商状态，在允许的维护窗口选一个源口，单方向捕获一段可识别序号的业务。同时记录发送端和接收端的应用数量，以及相关端口、主机计数器的起止值。再保持业务条件一致，切换双向镜像，比较副本数量和捕获丢弃是否变化。测试不应向控制设备注入未经确认的流量。

若目的应用序号连续而副本缺失，优先定位镜像容量或主机采集链；若应用也缺失，再结合业务端口错误、出口丢弃及协议日志排查。飞畅官网的24路千兆电加4路千兆SFP光口／电口管理型工业交换机资料列有端口镜像功能，说明它可作为诊断手段；这并不证明其具备本文所有平台特性。实际部署须核对对应型号、固件和操作手册，完成后恢复配置并保留测试条件及原始记录。

参考资料：Cisco端口镜像机制说明；飞畅对应工业交换机资料。原理图为原创示意，非产品内部实拍或实测。
