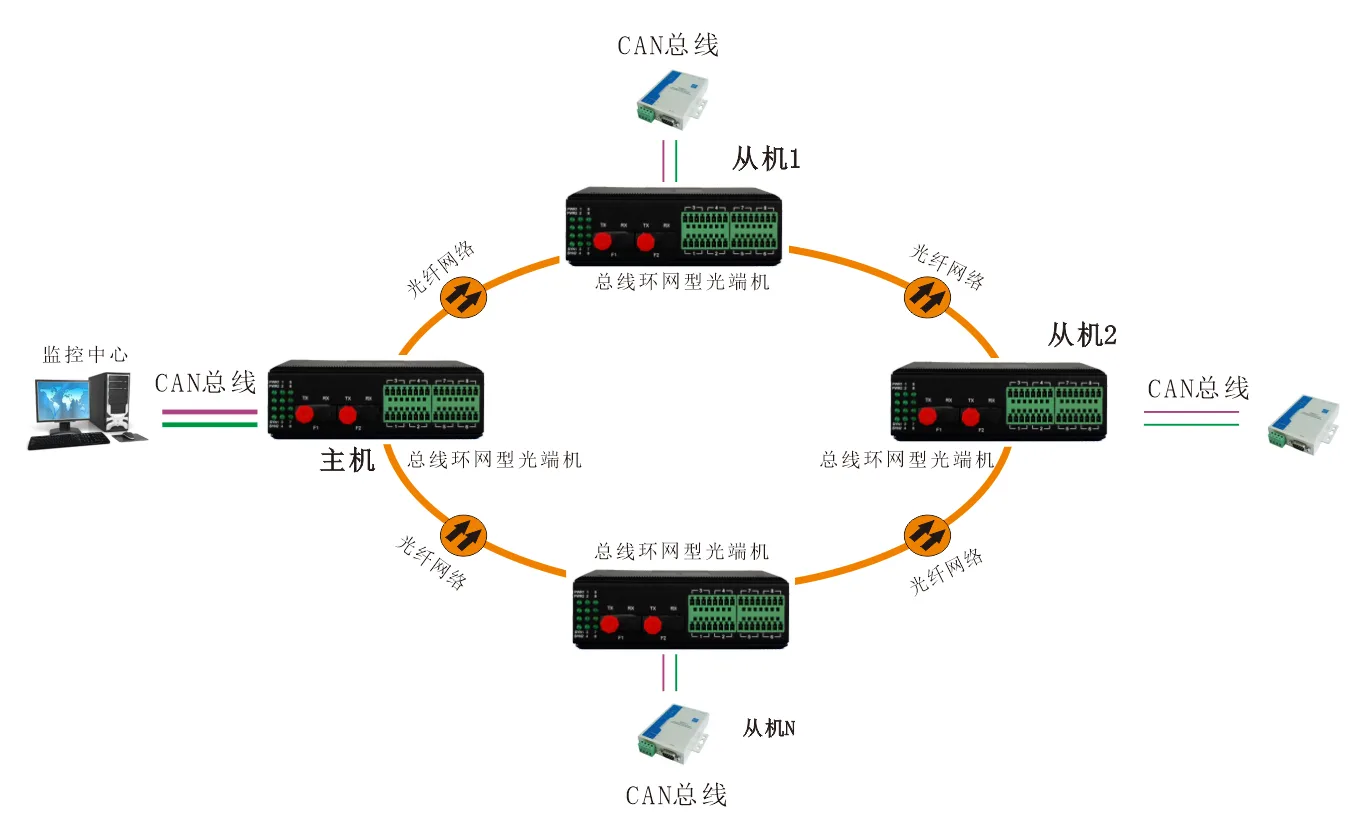

01 消防控制器CAN光纤环网
F2接下一站F1，末站回接首站形成闭环。相邻两站默认单模20km，最长120km按项目定制。
工业轨式CAN环网光端机
型号：FCP-1300-C1-RI
CAN设备接入光纤，双光口构建冗余路径
连接分散的CAN控制器，按现场布线组成环网或手拉手链形网络；闭环单段断纤时，经剩余光路恢复通信。
- 光纤配置
- 单纤 / 双纤；FC / SC / ST / LC可选
- 供电输入
- 双路冗余DC 9–70 V
- 外壳安装
- 铝合金IP40；110×82×40 mm；35 mm导轨

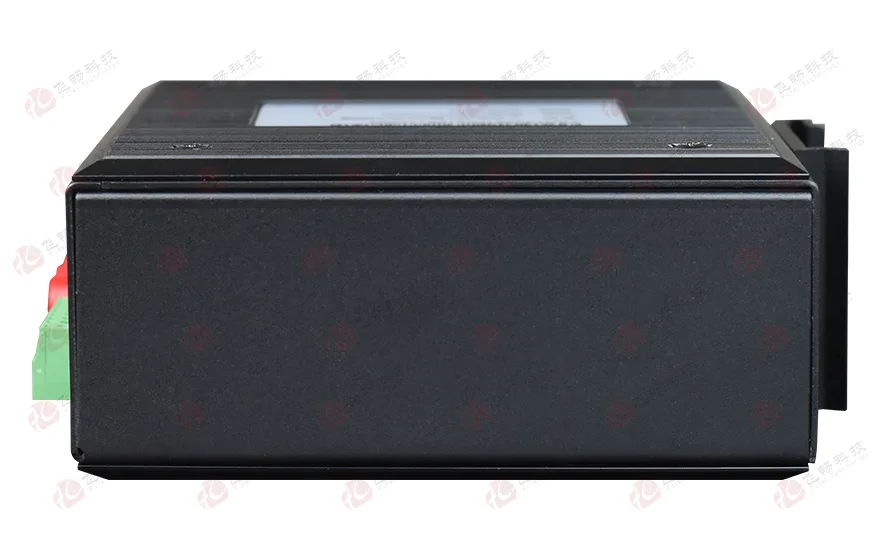

产品实物 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03

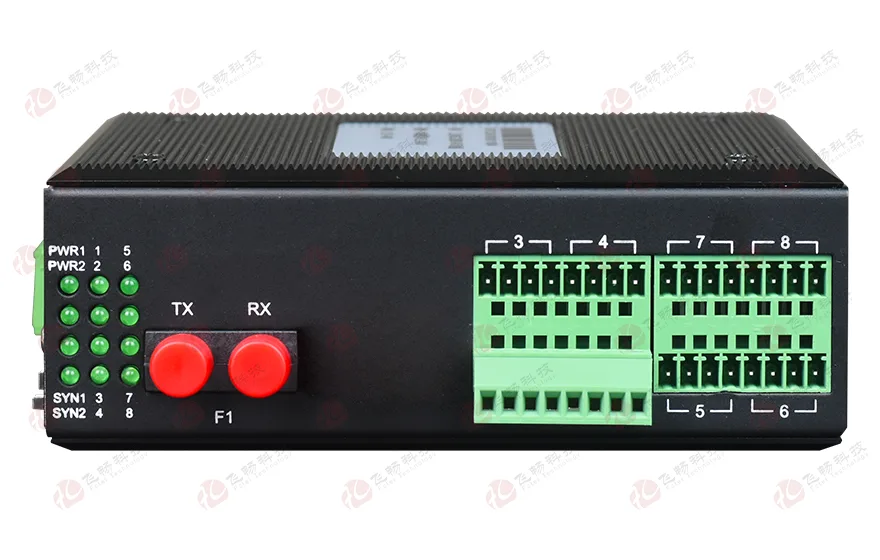

正面实物 · 点击主图在本页放大
产品概览
产品介绍
- 将消防控制器等 CAN 设备接入光纤网络，连接分散站点。
- 双光口可按现场布线选择链形或环形组网；闭环单段断纤时，可经剩余光路自动恢复通信。
- CAN 速率通过 RS-485 配置口和软件设置。
- 双路冗余电源、工业铝合金外壳，适合现场安装。
核心特性
- 环网冗余 链路故障自动恢复
- 光纤延伸 默认20 km，最长120 km定制
- 通信适配 10 kbit/s–1 Mbit/s 软件设置
- 接口保护 CAN 端口浪涌与静电防护
- 供电可靠 双路 DC 9–70 V 冗余
- 现场安装 IP40 外壳，35 mm 导轨安装
- 调试便捷 RS-485 软件配置口

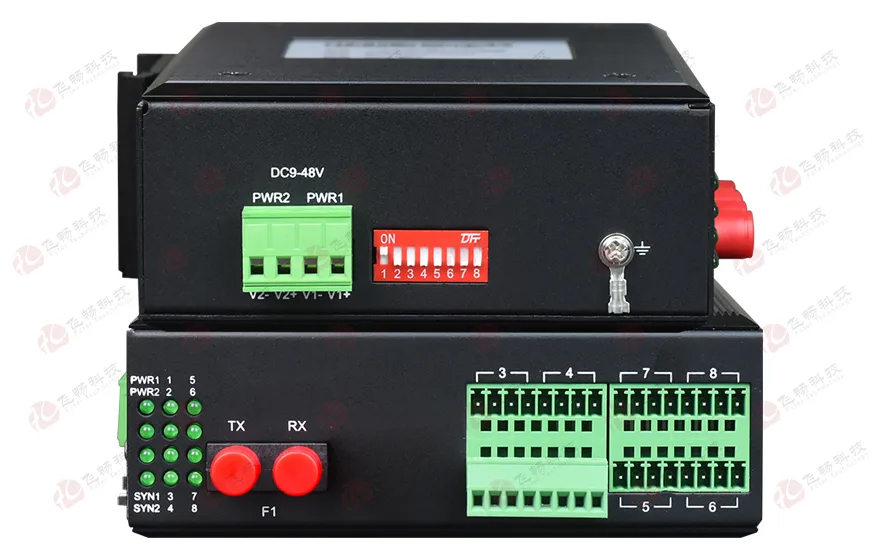

接口与安装指示图
接口与安装 · 3个视角进入图片区域后，每8秒展示下一个视角。
01 / 03
CAN与光口 · 点击主图在本页放大
01接口与接线核对＋ 展开− 收起
| 接口 | 用途与接线 |
|---|---|
| 端子组1 | CAN业务：CAN-H / CAN-L / 信号地；内置120Ω电阻 |
| 端子组2 | RS-485参数配置口，供CAN速率等参数设置 |
| F1 / F2 | 两路光纤接口；双纤TX/RX交叉，单纤波长成对匹配 |

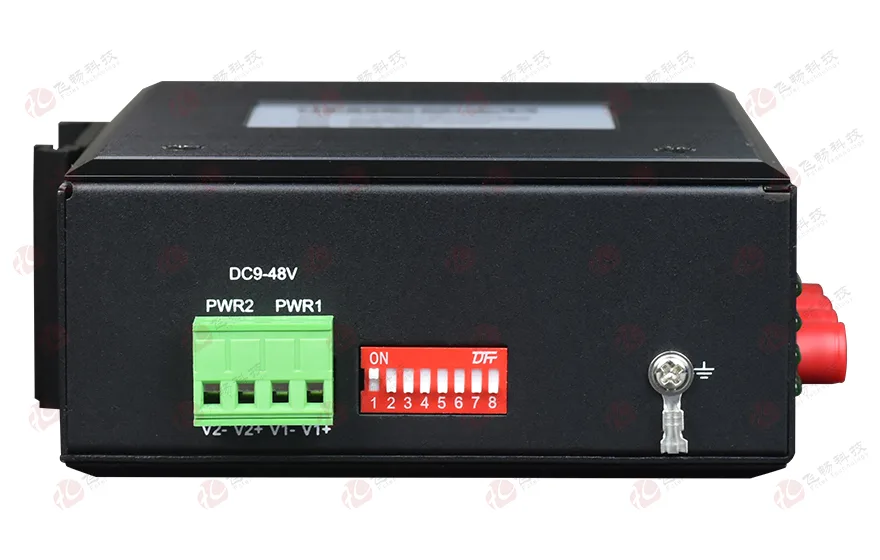

| 电源端子 | V1− / V1+、V2− / V2+；双路DC9–70V |
| 保护接地 | 按现场规范连接保护地 |
02外形尺寸与安装空间＋ 展开− 收起

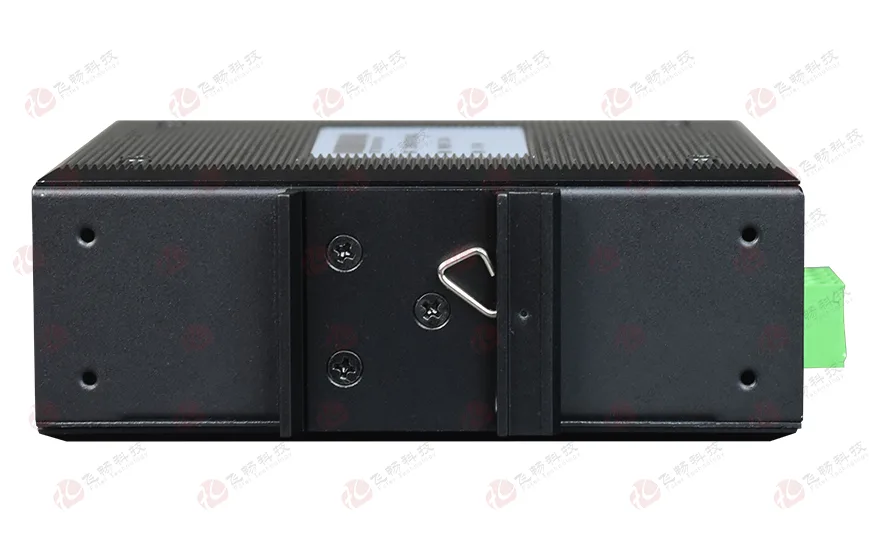

35mm导轨安装。其他光接口外形按供货配置确认，为端子、光纤弯曲及导轨拆装预留空间。
技术参数
CAN与光纤接口
| 项目 | 规格 |
|---|---|
| 产品型号 | FCP-1300-C1-RI |
| CAN 接口 | 1 路 CAN-bus，CAN-H / CAN-L / 信号地；内置 120 Ω 电阻 |
| CAN 速率 | 10 kbit/s–1 Mbit/s；经 RS-485 配置口及软件设置 |
| 配置接口 | 1 路 RS-485，供设备参数配置 |
| 光接口 | 2 路光纤接口 F1 / F2；FC / SC / ST / LC 可选 |
| 光纤类型 | 单纤 / 双纤可选；须与对端匹配 |
| 光纤传输距离 | 默认单模 20 km；最长 120 km 可定制。多模 2 km 版本按需选配。 |
组网、供电与环境
| 项目 | 规格 |
|---|---|
| 组网方式 | 点对点、链形、星形及环网；闭环组网支持单段链路故障后自动恢复通信 |
| 电源 | 双路冗余 DC 9–70 V |
| 结构与防护 | 黑色铝合金阳极氧化外壳；IP40；无风扇 |
| 尺寸与安装 | 110 × 82 × 40 mm；35 mm 导轨安装 |
| 工作温度 | −40 ℃ 至 +85 ℃ |
CAN速率等参数通过RS-485配置口与配套软件设置；CAN设备协议及通信参数须匹配。
01CAN接口防雷与浪涌防护＋ 展开− 收起
| 项目 | 指标与条件 |
|---|---|
| CAN业务接口 | 6kV（开路峰值）；降低经信号线传入的浪涌风险 |
| 补充防护 | 每线600W浪涌；±15kV静电；自恢复过流保护 |
| 试验依据 | GB/T 17626.5（IEC 61000-4-5）浪涌抗扰度试验 |
| 开路波形 | 10/700μs；试验源阻抗40Ω |
浪涌指标须结合接口、接地与试验条件核对，不是持续工作电压或直击雷防护能力。
应用场景

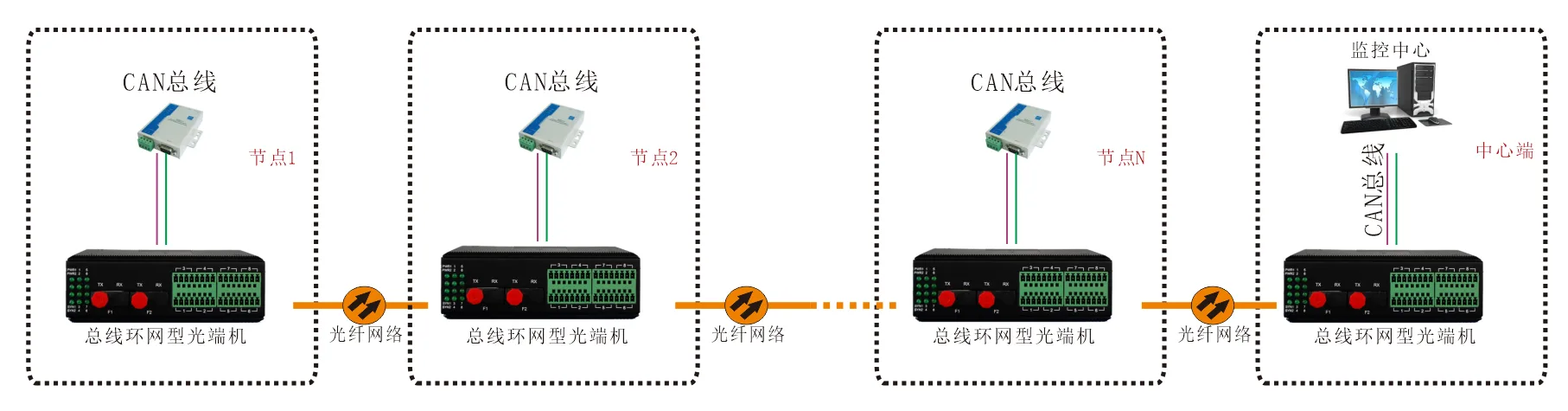

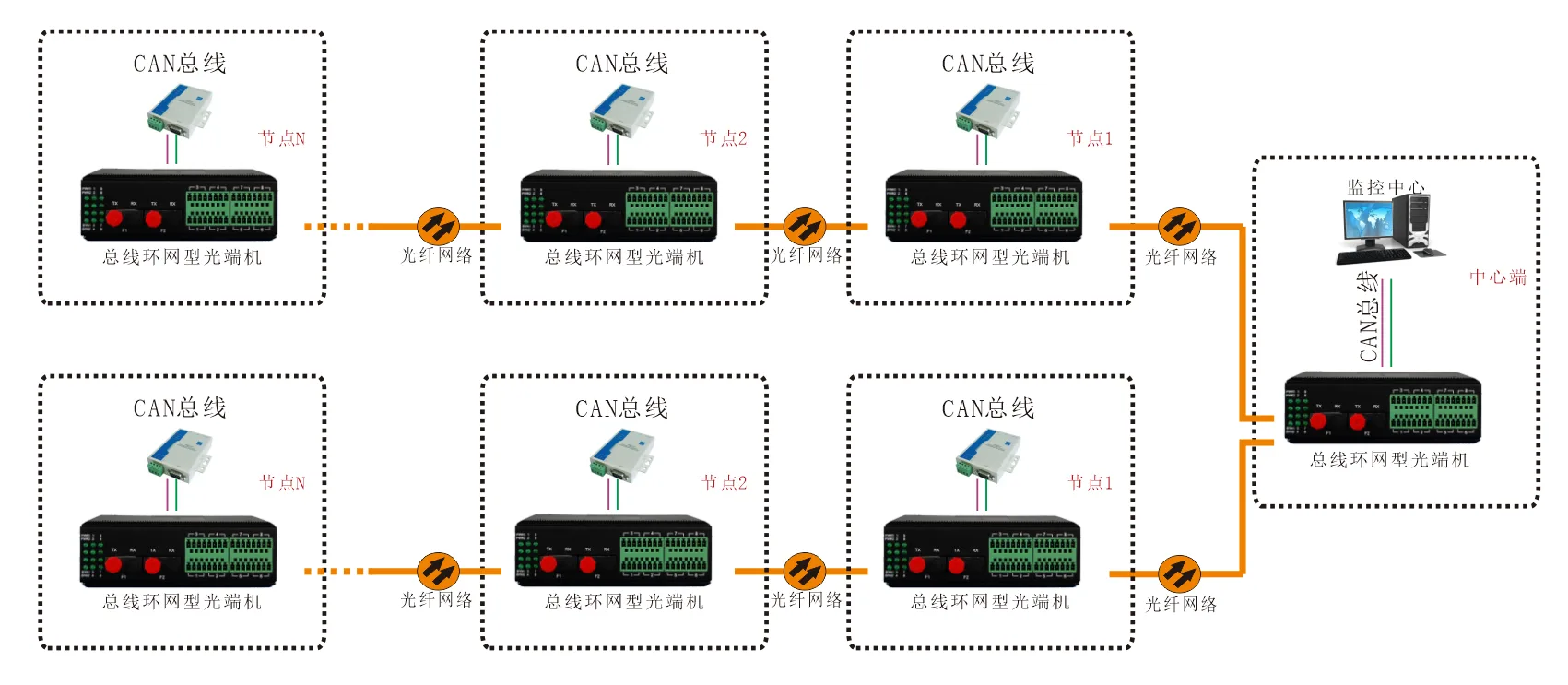

02 分散站点CAN手拉手级联
按站点依次连接，不回接首站。首站F1与末站F2留空；链形没有闭环备用路径。

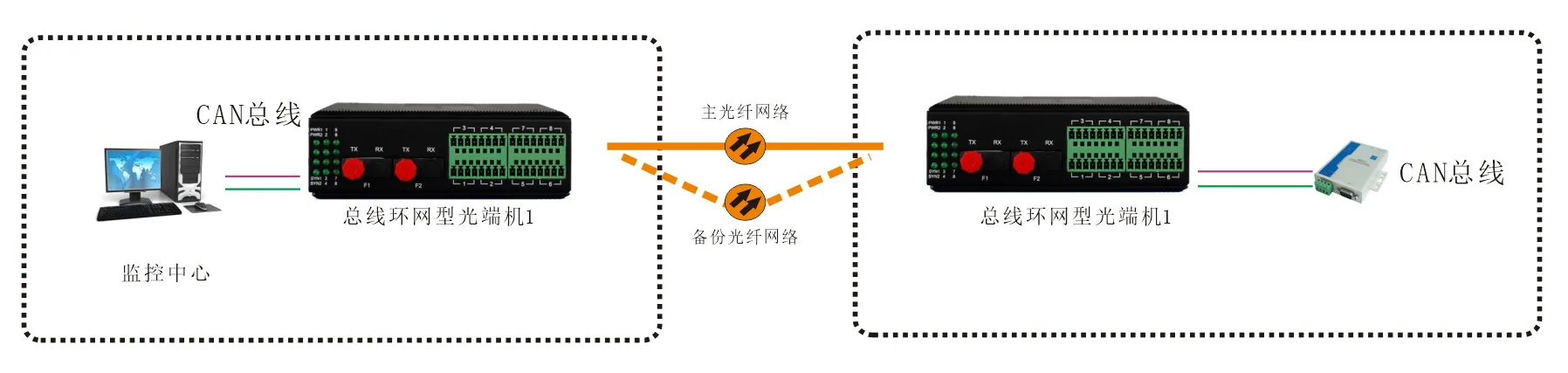

03 两站1+1光纤备份
A站F2接B站F1，A站F1接B站F2；建议两条单模光链路分离路由。单段光链路故障时，经剩余路径恢复。
光链路示意不代表光缆芯数。单纤/双纤、波长及收发方向按两端实际配置匹配；CAN业务协议、速率与现场控制逻辑需完成联调。
配置选型
确认光口与组网需求
基础型号固定为FCP-1300-C1-RI；光接口、纤芯和距离写入订单配置，不生成规格书未定义的型号后缀。
订货型号FCP-1300-C1-RI1路CAN · 2路光口
FC；单纤；单模20km（默认）；闭环环网
带此配置咨询01型号组成与订货核对＋ 展开− 收起
| 型号组成 | 含义 |
|---|---|
| FCP-1300 | 产品系列 |
| C1 | 1 路 CAN 接口 |
| RI | 型号后缀 |
| 订货型号 | 配置 |
|---|---|
| FCP-1300-C1-RI | 1 路 CAN、2 路光口，默认 20 km；RS-485 配置口；双路 DC 9–70 V。120 km 为定制配置。 |
订货时一并确认站点数、各节点CAN速率、单/多模、两端光配置及安装件、电源、光纤附件。最长120km为定制选项。
资料与问答
本型号常见问题
01问这款设备有几路CAN？RS-485能传业务吗？＋ 展开− 收起
答
本型号为1路CAN业务接口和2路光口。RS-485是参数配置口，供CAN速率等参数设置，不作为新增的CAN通道或串口服务器业务口。
02问CAN速率会自动识别吗？＋ 展开− 收起
答
按V1.8规格书，CAN速率为10 kbit/s–1 Mbit/s，通过RS-485配置口及配套软件设置。各节点和所接CAN设备的协议、速率须匹配。
03问1+1光纤备份怎样连接？＋ 展开− 收起
答
两台设备的两路光口组成闭环：A站F2接B站F1，A站F1接B站F2。两条光链路建议分离路由；单段光链路故障时，经剩余路径恢复。双光路不等于整机冗余，不能覆盖单机、电源或现场CAN线的全部故障。
04问环网和手拉手级联有什么区别？＋ 展开− 收起
答
环网中末站F2回接首站F1，形成备用路径；手拉手链形中首站F1、末站F2留空，没有闭环备用路径。两种接法均需逐站核对光口和CAN参数。
05问20km和120km是整个环网的距离吗？＋ 展开− 收起
答
是相邻两站的单段光链路距离。默认单模20km，最长120km按项目定制；多模2km版本按需选配。实际距离还应核对光纤损耗、连接器与对端光配置。
06问单纤、双纤和光接口怎样选？＋ 展开− 收起
答
FC、SC、ST、LC可选，单纤或双纤按订单确认，并与对端一致。双纤TX/RX交叉互接；单纤须成对匹配波长。应用图的黄色线表示单模光链路，不表示光缆芯数。
07问6kV浪涌指标是否等于工作电压？＋ 展开− 收起
答
CAN业务接口的6kV为浪涌试验开路峰值，依据GB/T 17626.5（IEC 61000-4-5），10/700μs、40Ω。它不是持续工作电压，也不表示具备直击雷防护能力。
08问电源和安装需要确认什么？＋ 展开− 收起
答
双路冗余DC9–70V，按V1−/V1+、V2−/V2+丝印接线并连接保护地。外形110×82×40mm，35mm导轨安装；安装附件、光纤及电源配套按订单确认。
资料依据与适用范围
本页参数、接口和订货信息依据《FCP-1300-C1-RI 工业轨式CAN环网光端机 产品规格书》V1.8。两站1+1示意采用两台设备闭环连接，具体组网、路由、故障恢复与消防系统适配须结合项目联调确认。
