工业交换机在自动化控制系统中的应用：实时通信与故障隔离

工业交换机让PLC、远程I/O、触摸屏和上位机通过以太网交换数据。它负责连接、转发和网络诊断，不替PLC执行控制程序，也不把普通网络自动变成“零延迟”的实时系统。建设自动化网络，应先确定控制业务允许的延迟和中断，再核对端口、流量、冗余与环境条件。

从传感器到执行器，谁负责哪一步

假设一条生产线需要按液位控制阀门。传感器把测量信号送入I/O模块；PLC，也就是可编程逻辑控制器，读取输入并依据程序计算；远程I/O收到输出数据后驱动执行器。HMI人机界面显示状态，上位机记录趋势。交换机连接这些设备，但不判断液位是否过高。即使网络灯亮着，程序、地址或I/O映射错误仍可能让阀门不动作。

DCS是分散控制系统，常由多个控制单元、操作站和工程站协同组成；FCS通常指现场总线控制系统，强调现场设备及总线通信。二者是系统组织方式，不是交换机的两种转发模式。实际工程可以同时保留现场总线和以太网：原来的串口、现场总线或模拟量设备，需要相应I/O、网关或转换设备接入，不能把不同电气接口直接接入RJ45。

一条控制数据怎样经过交换机

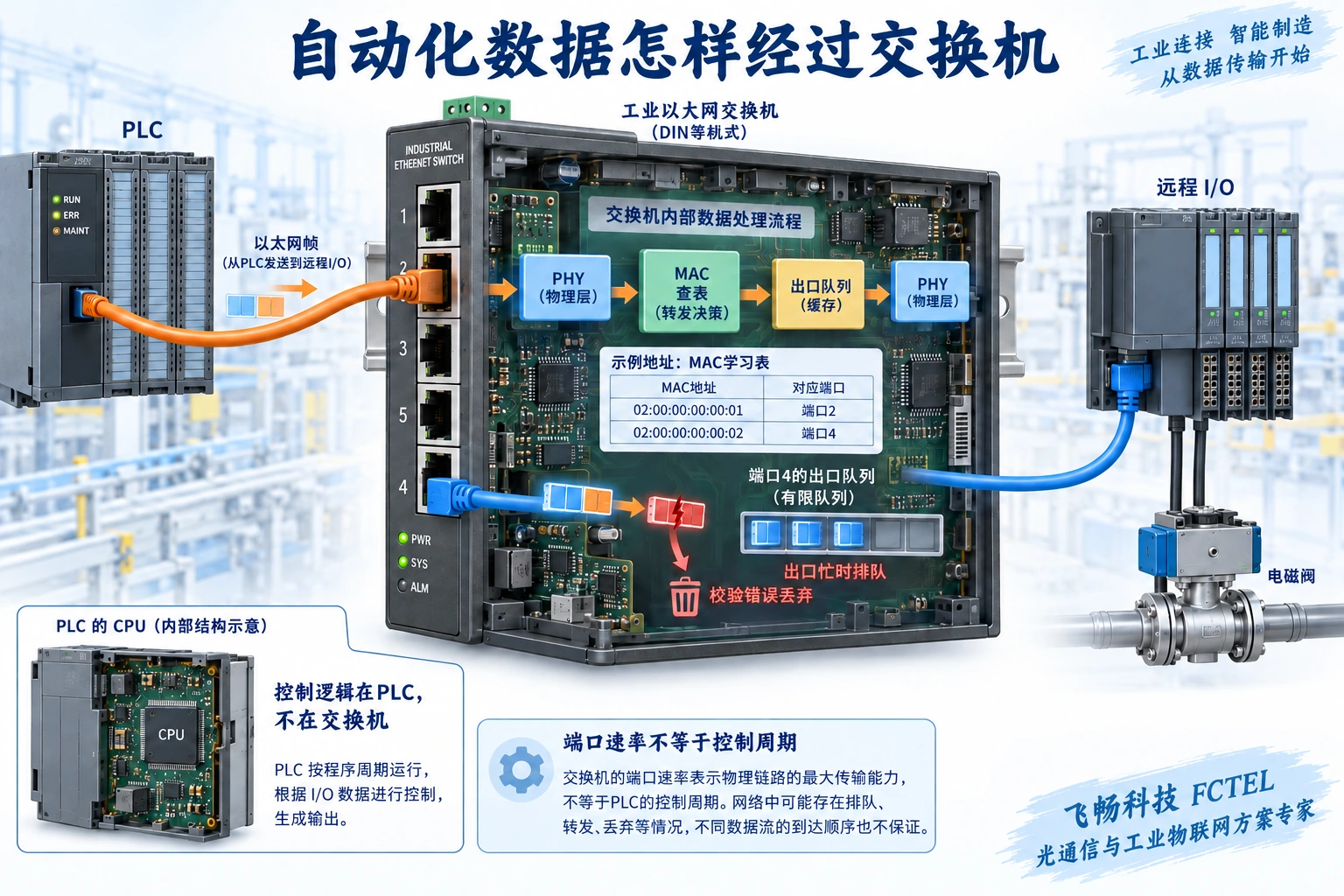

端点把数据封装成以太网帧，其中包含源和目的MAC地址。MAC地址用于同一个二层网络内的转发。交换机从入口接收帧，学习“源MAC地址从哪个端口进入”，再查目的地址应送往的端口。已知单播帧沿对应出口发送；未知目的地址或广播，则可能在所属VLAN内向其他允许的端口扩散。因此，端口很多不代表所有数据都只走唯一一条线。

存储转发会先接收完整帧并检查帧校验，错误帧应丢弃，不是由普通交换机自行重发来“修复”。需要重传时由相应端点协议处理。直通转发在获得足够的目的信息后提前发送，适用条件和错误处理不同；不能仅凭工业外壳推断设备支持哪种方式。光口通过光模块进行电光转换，帧的转发规则不会因换成光纤就消失。

为什么千兆链路也可能让控制数据晚到

一条完整控制链路的时间包括端点采样和处理、帧发送、各交换节点排队与转发，以及目的设备响应。链路速率只影响其中一部分。多个入口同时向一个出口发送时，出口缓存暂存帧；持续流量超过出口能力，缓存会满并发生丢弃。摄像机、文件下载和历史数据回传的突发流量，不能只用一天的平均带宽来估算。

QoS是服务质量调度：设备按已配置的分类规则，把不同流量放入不同队列，再按策略选择发送顺序。它能改善竞争关系，但不能创造带宽，也不能替代控制器的周期约束。严格优先策略还要防止低优先级业务长期得不到发送机会。TSN是一组时间敏感网络标准，涉及时间同步、调度等机制；具体自动化系统需明确端点、交换机和配置共同支持的功能，不能把“全双工”或“有QoS”当作确定性证明。

分区、汇聚和管理，各解决不同问题

VLAN把端口和流量划入不同的二层广播域，例如控制、视频和办公分别规划。两台设备跨VLAN通信，需要受控的三层路由及相应访问策略，不是创建VLAN后自然互通。VLAN隔离也不是数据加密：限制谁能访问、保护管理入口与传输内容，需要各自的安全措施。生产网不宜为了方便维护直接暴露到公网。

组播业务应核对端点协议、IGMP侦听和查询器等条件，避免需要多接收者的数据无差别扩散。链路聚合可让多条物理链路作为一个逻辑连接，但常按流分配，一条数据流不一定能获得所有成员的速率之和。两端聚合配置不一致可能造成间歇性故障，应在测试网络验证后实施。

SNMP等管理方式用于读取端口状态、错误计数和告警；日志与配置备份帮助复现问题。工业物联网的数据清洗、协议转换、云端分析和智能决策通常由网关、边缘计算或应用平台承担，不能归功于一台普通二层交换机。交换机真正提供的价值，是把通信边界划清、状态呈现出来，并让扩容与维护有依据。

多接一条线，为什么可能反而瘫痪

以太网二层帧没有供任意环路使用的跳数限制。没有防环控制的闭合连接，可能让广播或未知单播反复转发，形成风暴。保护网络通常通过STP、RSTP或已验证的环网机制，让部分路径正常时不转发业务，故障后再启用备用路径。阻塞端口仍可能保留物理连接和协议控制通信，不等于拔掉光纤。

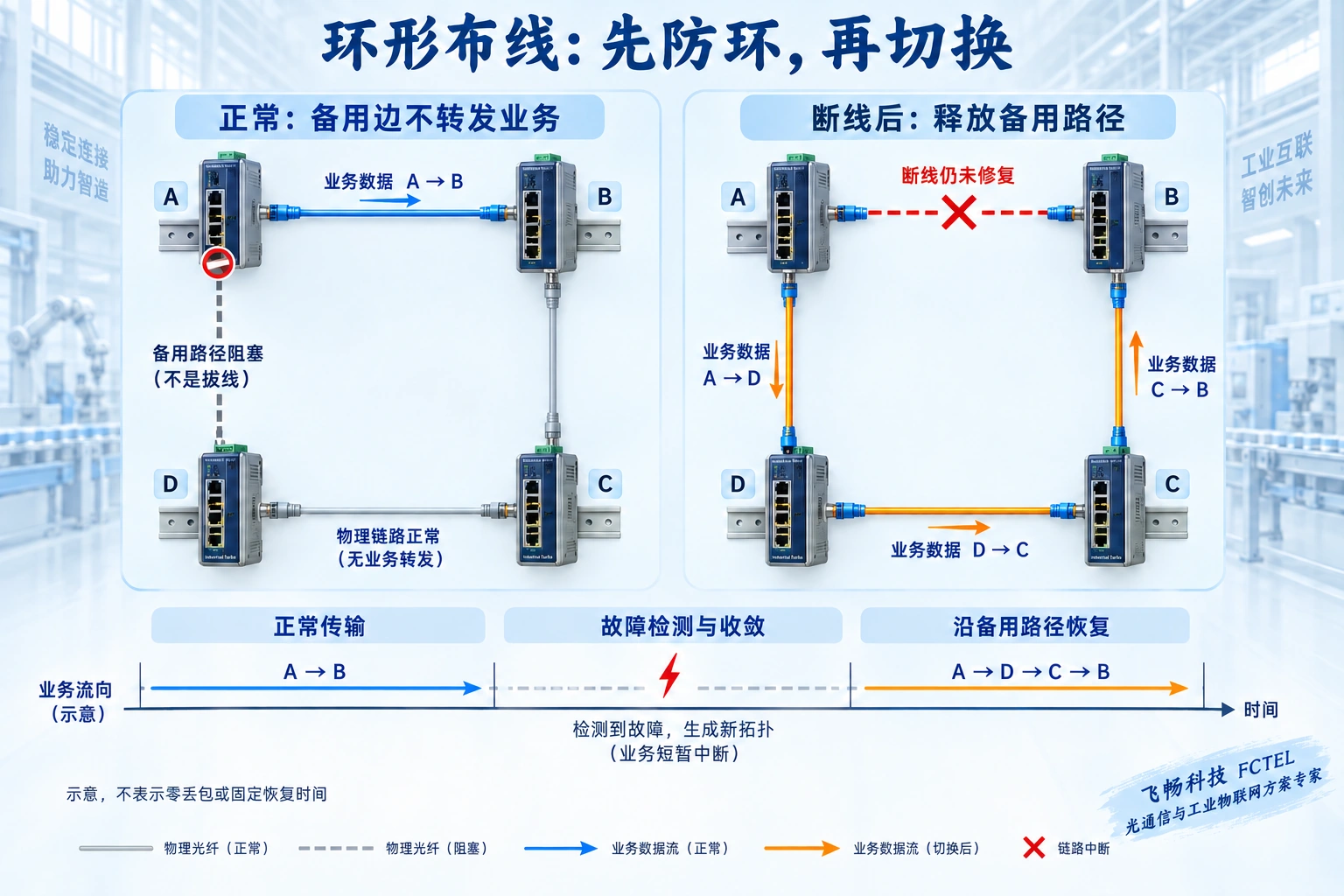

图2以同一对端点A到B说明：正常时走A—B，备用边A—D不转发业务；A—B断线后，网络收敛并释放备用路径，数据改走A—D—C—B。断开的光纤并没有被软件修好。切换期间是否丢帧、端点是否超时，需要按协议、拓扑、负载和应用容限验证。网络路径恢复，也不等于PLC、HMI或数据库已立即恢复正常业务。

把产品能力放回实际现场核对

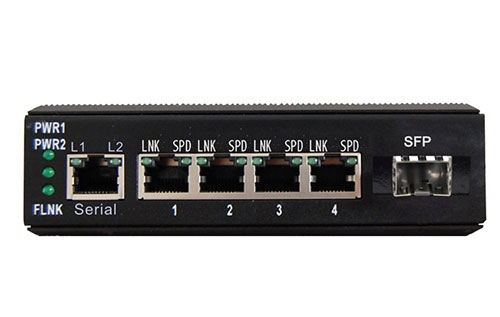

飞畅产品中心的4电2光mini管理型导轨设备页面列出千兆接口、STP/RSTP、存储转发、VLAN、IGMP侦听和队列等功能，可作为小型光电混合接入的核对对象。应进一步确认订购版本、模块组合、固件和控制设备的兼容要求；这些网页功能不证明任意型号支持TSN或特定工业协议。页面给出不同供电形式和PoE选配条件，不能混用版本参数来接电。

环境适应性也不是“工业级”三个字的自动保证。核对机柜温度、散热留空、振动固定、接地与电磁干扰，光链路另查波长、纤型和光功率预算。双电源只有在两路供电和共同故障点经过设计时，才有相应冗余价值；共享一个上游电源并不能抵御其整体断电。成本评估应包括备件、配置维护和停机风险，而非只比较采购价。

按业务验收，而不是只看灯和Ping

先在隔离测试环境记录端口映射、地址、VLAN、配置版本与端点控制周期；单链路验证PLC与I/O的数据更新，再逐步加入HMI、摄像机和上位机负载。观察端口丢弃、校验错误、出口利用率与控制报警，把通信周期、允许的连续丢帧和故障中断上限作为项目指标。Ping通只说明特定探测报文能往返，不等于周期控制数据满足要求。

冗余试验应安排维护窗口和回退方案，分别验证计划内断链、备用路径可用及恢复后的回切行为，不在运行中的生产线盲目拔线。出现延迟时先区分物理错误、出口排队、广播扩散与端点负载，再针对证据调整；不要为了“优化”一起改动速率、VLAN和环网协议。验收记录保留负载模型和应用结果，后续扩容才知道原设计余量。
