高清数字视频光端机连接示意图解,飞畅科技教你视频光端机怎么连接?

浏览次数:发布时间:2019-07-31

       视频光端机可以说是在监控领域应用非常的广泛,那么,我们在使用的过程中该如何连接呢,在连接过程中需要注意哪些事项呢?接下来就由杭州飞畅的小编来为大家详细介绍下视频光端机的连接方法和一些注意事项吧!

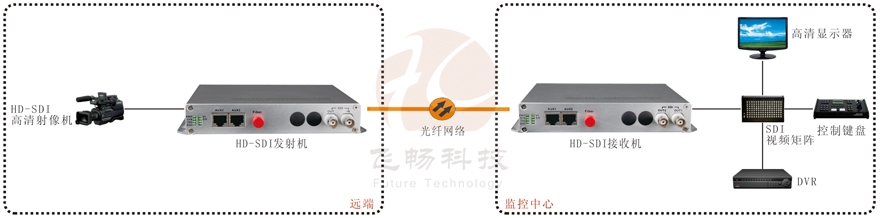

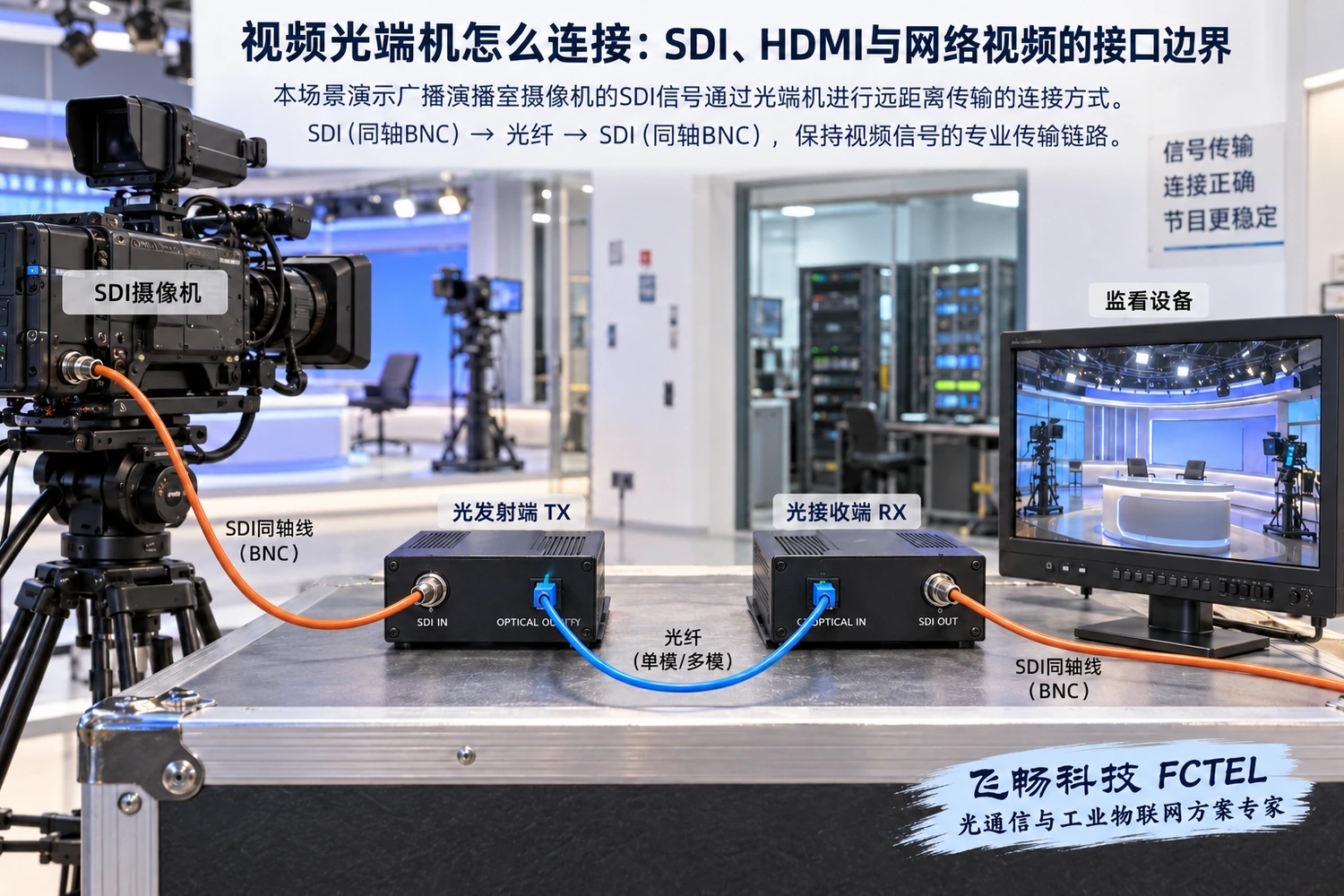

SDI视频光端机接法图解
SDI视频光端机接法图解

        光端机传输音频是弱电只有1-2V,不能直接接功放、音箱,一旦接上就只有一个结果,光端机音频板被烧掉,当然也传不了音频。

        如何接接功放、音箱?

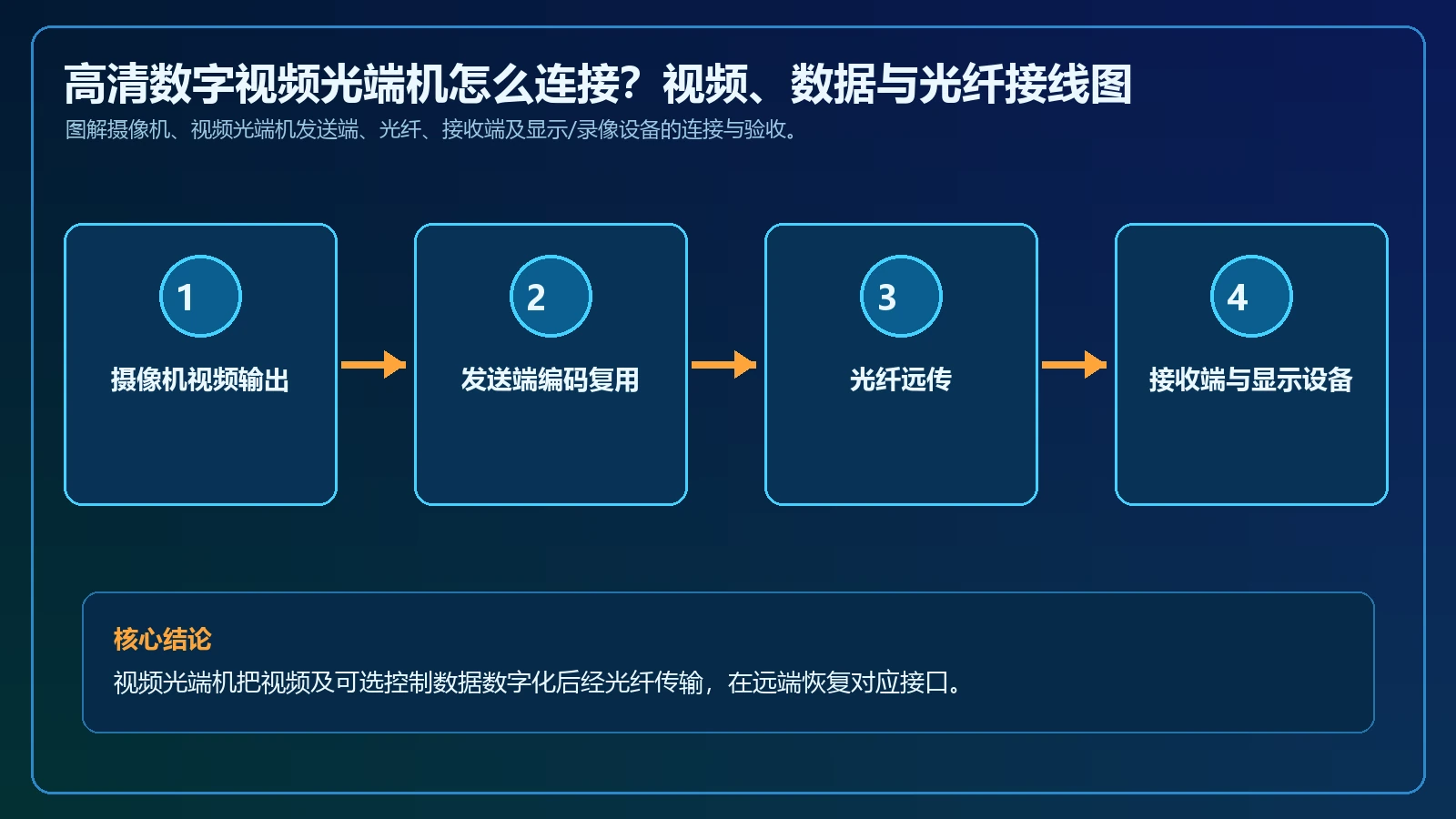

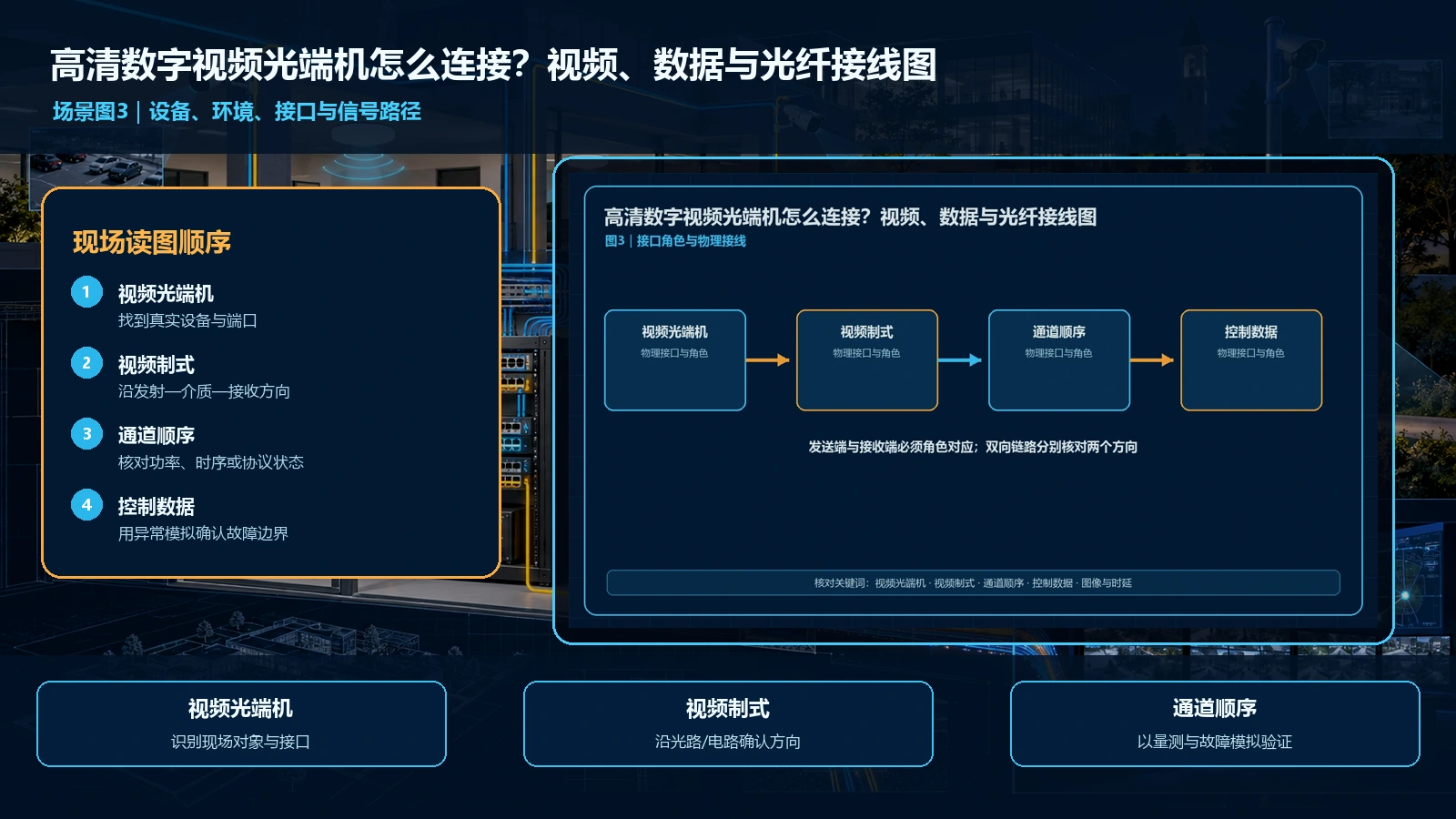

        加一个音频放大器再接功放、音箱就OK了。连接方式:摄像头→(视频线)→光端机发送端(转为光信号)→跳线→终端盒(其中包括尾纤-法 兰)→光纤(单模光纤20公里)→终端盒(其中包括尾纤-法兰)→跳线→光端机接收端(转为视频信号)→硬盘录像机(或者视频分配器、编码器、矩阵、监视器等设备)

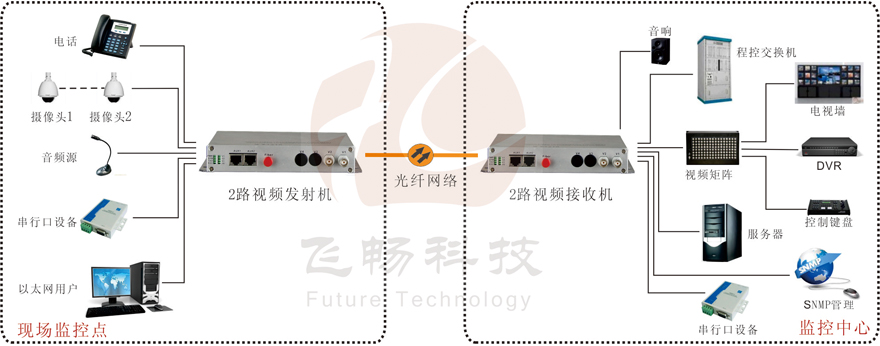

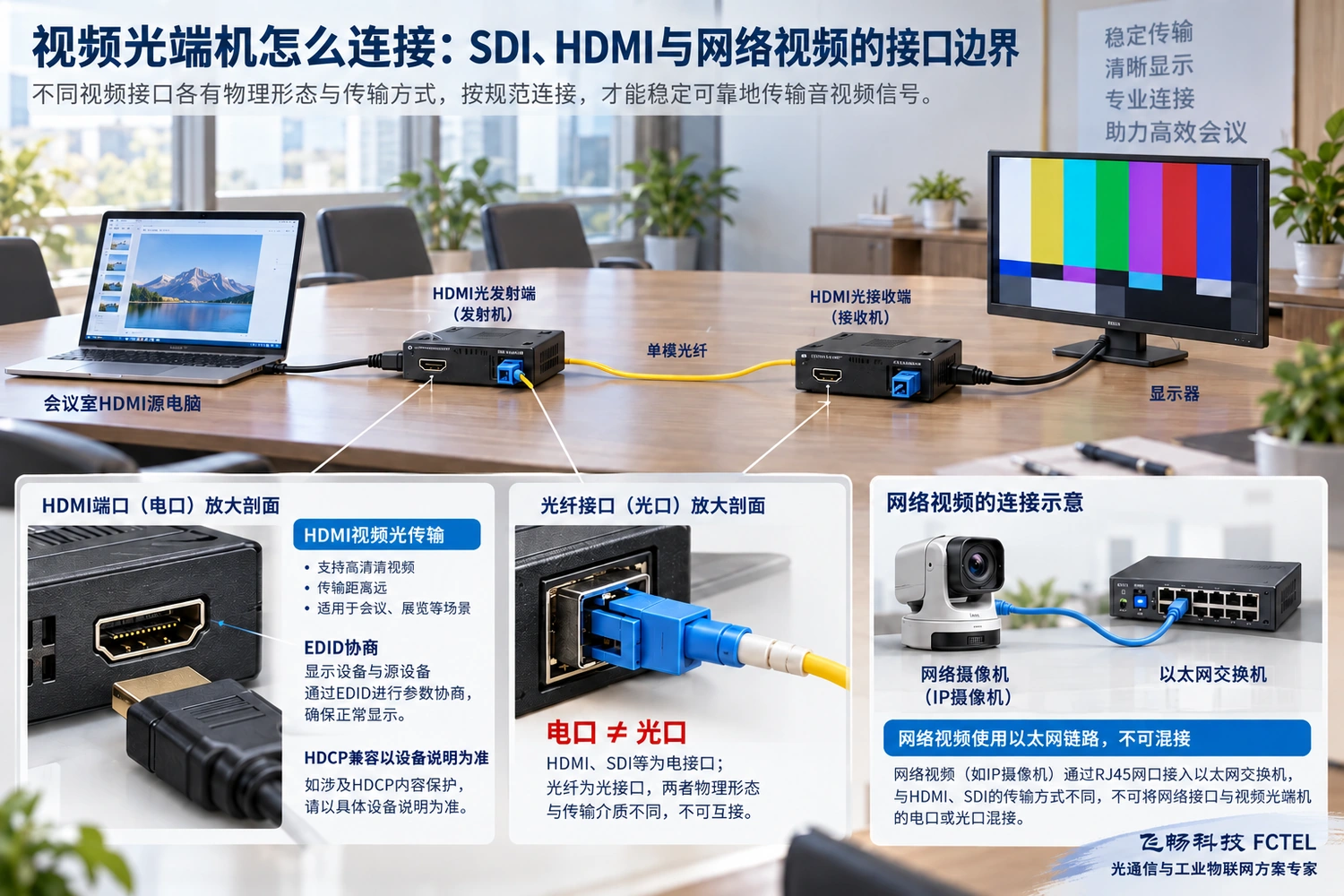

综合复用视频光端机接法图解
综合复用视频光端机接法图解

        如果是星形接法,接大一点的电阻,如:星形接了4个球机,那么理论上讲,可以在每个球机的数据端并上4*120=480欧姆的电阻,不需要精确,差不多就可以。

        数据线不要和电源线绑一起拉,这样干扰大。用2芯屏蔽线拉,然后把屏蔽层接光端机的地线,光端机的地线接电源地线。线的另一端的屏蔽层如果球机接地良好,可以接球机的地线,如果不确定,宁可悬空。

        如果现场的强电干扰实在太大,可以试试我公司的光端机,我们有特制电路,针对强干扰应用。如果是串联(总线)接法,把最后一个球机的120欧姆电阻跳上。正负注意下,虽然两边都接反的时候也能用,但会使得接口芯片功耗增大。

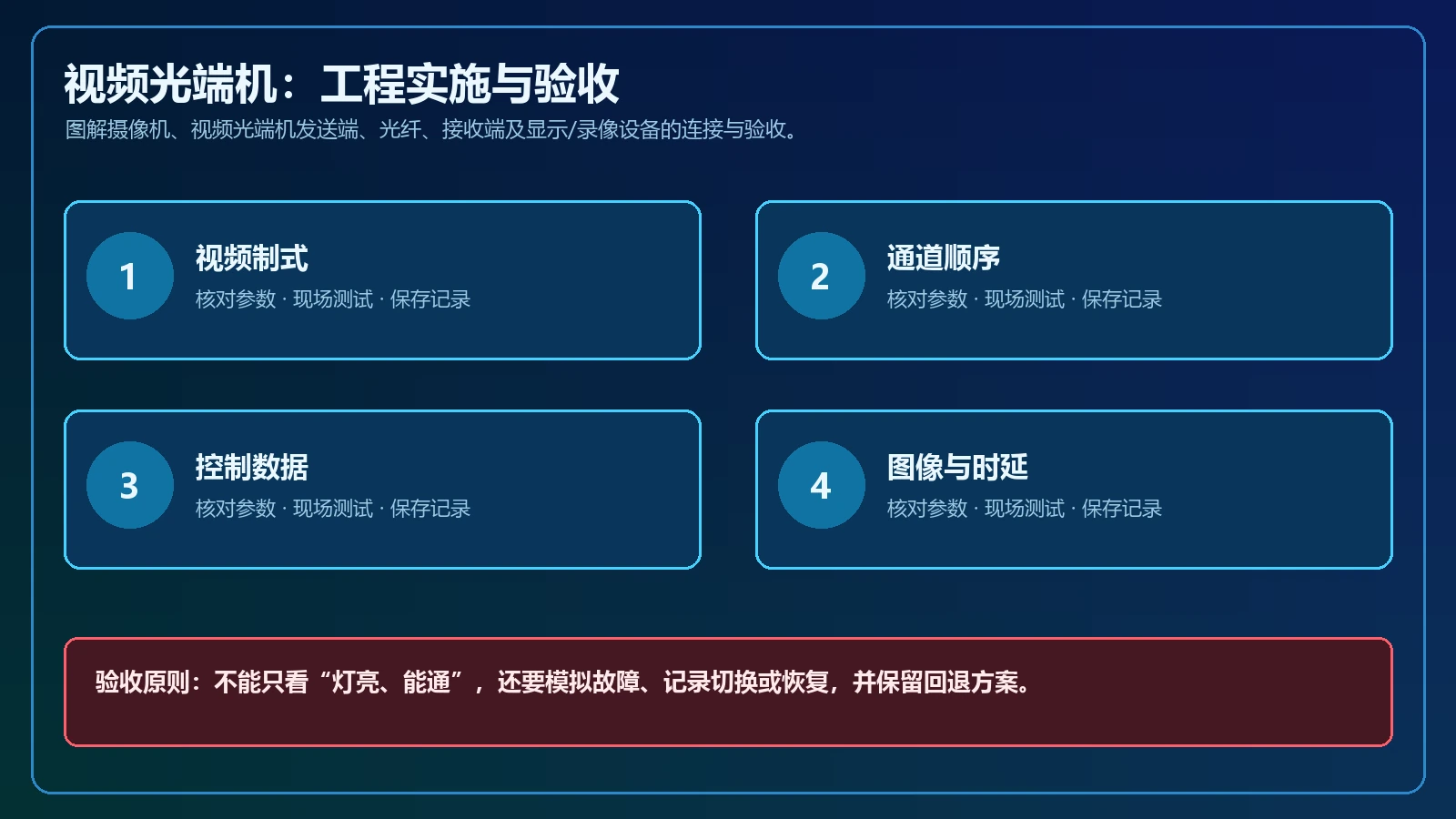

       好了,以上就是关于视频光端机连接方法以及连接过程中的一些注意事项的详细介绍了,希望看过之后能对你有所帮助。另外,如果您对我们的视频光端机产品感兴趣的话,可以《点击留言获取更多关于视频光端机厂家的报价信息》,我们会有专业的技术顾问为你服务!
