工业现场通信能否稳定运行，取决于传感器、主站、控制器和上层系统能否在同一套数据语义下协同工作。PI近期公布IO-Link跨厂商测试活动消息，为这一问题提供了明确的工程切入点。本文先交代已核实的公开事实，再由飞畅独立分析设备识别、过程数据、参数与诊断如何穿过现场连接和工业网络，最后给出可执行的验收建议。
原理图可点击查看原图；手机端可横向滑动查看清晰标注。
01新闻事实与工程解读的边界
本次选取的是PI官方发布的互操作测试消息，发布日期为9月28日，活动发生在9月22–23日。公开报道强调不同厂商设备和系统之间的实际配合，也涉及系统集成和面向IoT的连接方式。活动内容不能自动等同于任何具体型号完成认证，更不能证明所有组合均通过了全部测试。
以下拓扑、数据处理说明和验收建议均为飞畅的独立工程分析。飞畅没有证据表明自己参加了该活动，本文也不作这样的暗示。工业交换机、光纤链路和上层接口的能力，应分别依据具体产品资料确认。
原理图可点击查看原图；手机端可横向滑动查看清晰标注。
02先看现场链路在哪里结束

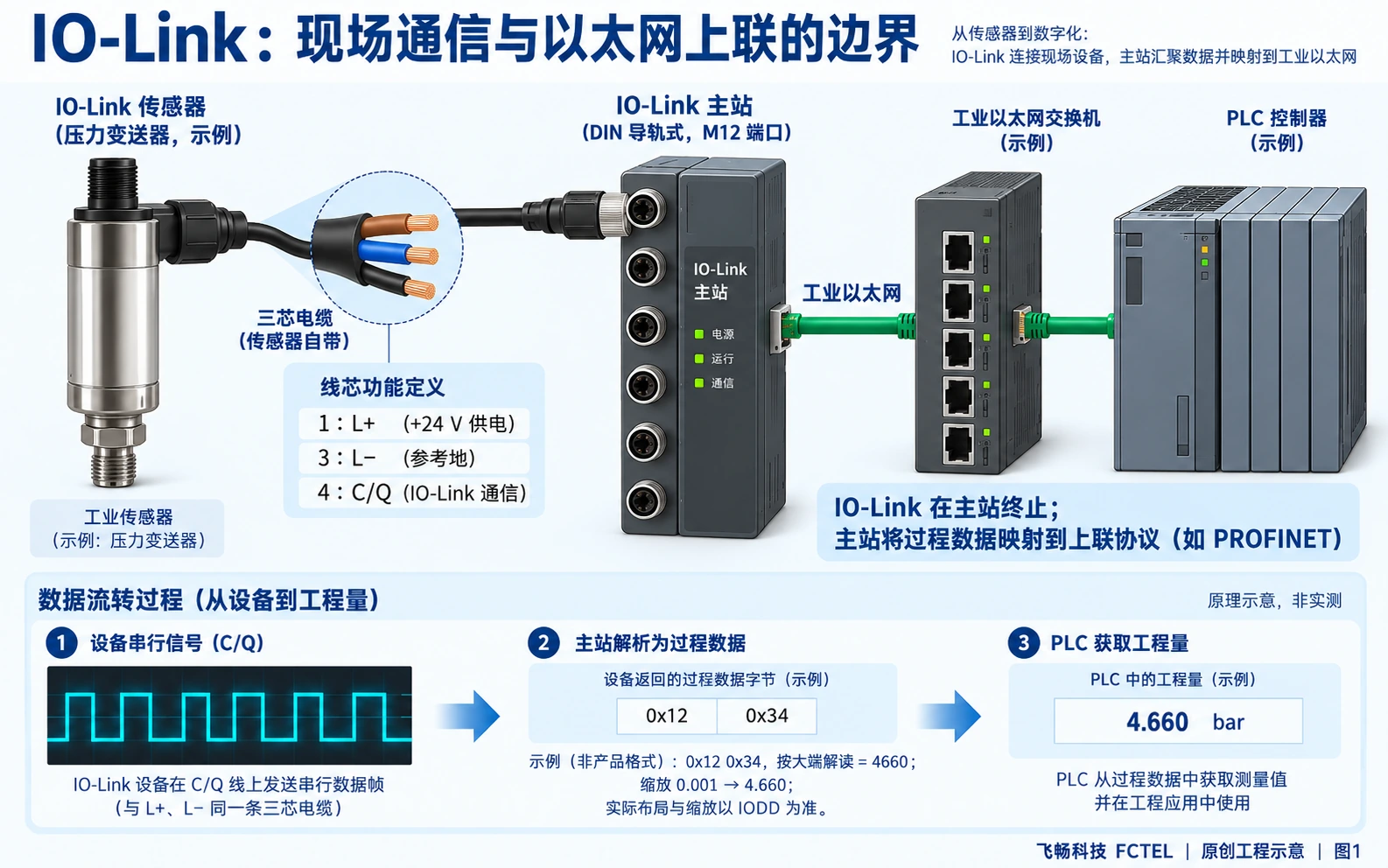

普通IO-Link现场连接是主站端口与设备之间的点对点通信，不能把它直接当成以太网链路。典型三线连接包含供电、参考地和C/Q信号线，常见端口的引脚安排为1号L+、3号L−、4号C/Q；实际接线仍须遵循设备和主站的端口类型说明，尤其不能把不同端口类型的附加供电规则混为一谈。
传感器把过程值编码后，通过C/Q线与主站交换。主站承担通信启动、设备识别、数据收发和诊断处理，再把得到的信息映射到控制器使用的工业以太网协议或上层接口。以太网交换机转发的是主站上联报文，既不会自动识别C/Q电平，也不会凭借支持以太网就成为IO-Link主站。
这一区分决定排障位置。若主站上联有LINK但传感器没有有效数据，应先查看现场端口、供电和设备通信状态；若设备过程数据正常而控制器读不到，则检查主站映射、上联网络和控制器配置。只看一个网络指示灯，会把两段不同的通信机制混在一起。
03过程数据正确，比读到一个数字更重要

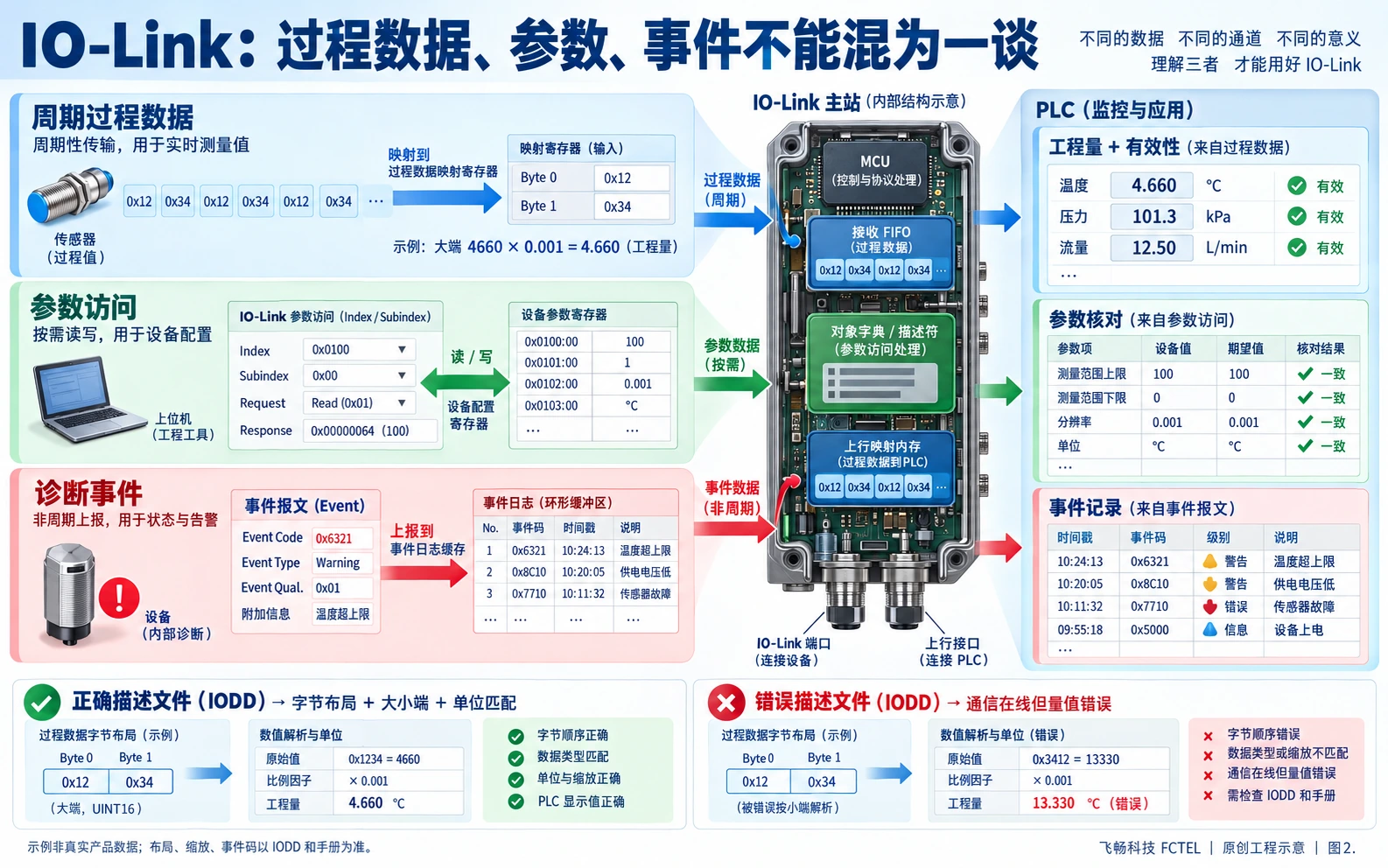

周期性过程数据承担压力、距离、位置或开关状态等实时信息。它通常是一段按设备定义排列的字节，不是所有厂商都使用同一种整数格式。控制器必须确认数据长度、有效位、符号、字节顺序、比例因子与单位，才能把收到的位串解释为工程量。
例如工程验收可给输入施加一个已知变化，分别记录设备本地值、主站显示值和控制器计算值。如果三者趋势一致但倍率不一致，常见原因是缩放或单位错误；若数值突然跳变，应检查字节序、位偏移和状态位是否被错误并入数值。本文示例为验收方法，不是某产品的实测数据。
设备描述文件帮助工程工具理解设备标识、参数和数据结构，但“文件成功导入”不等于过程值已经正确使用。设备固件版本、描述文件版本和控制器项目之间需要形成可追溯对应关系，并在更换设备后重新核对。
04参数通道与诊断事件有不同职责
参数读写用于设定量程、滤波、开关点或其他设备属性，不应与周期过程值混为同一个更新机制。主站或工程工具需要依据索引、子索引及设备定义进行访问，并检查返回状态。写入请求得到响应后，还要读回核对，必要时确认保存与重启后的保持行为。
诊断事件描述设备当前或曾经出现的问题。应用系统不仅要展示事件代码，还应记录对应设备、主站端口、发生和恢复时刻、严重级别以及过程数据是否仍有效。若只显示最后一个数值，断线后缓存中的旧值可能被误认为新测量。
跨厂商替换时，应验收参数恢复、设备身份检查和事件处理。自动恢复功能是否存在、恢复哪些参数、何时允许恢复，都应以设备组合的说明为准。不要为了缩短更换时间而跳过身份核对，也不要把旧设备参数不加判断地写到不同量程的替代设备。
05工业以太网与IoT上联怎样保持语义
主站把现场数据送入以太网以后，网络可靠性与数据语义仍是两个问题。交换机端口、VLAN、上联容量和光纤链路影响报文能否及时到达；控制器或IoT应用的数据模型则决定报文内容能否被正确理解。即使网络没有丢包，错误映射仍会产生错误的工程值。
JSON-REST等接口可以便利上层读取，但不能据此承诺与现场周期通信相同的时延或实时性。应用应明确采样、主站更新、网络传送和上层轮询的时间关系，并携带质量标志及适当时间信息。云端连接中断时，现场控制能否继续运行，需要由系统架构明确保证。
安全设计还应控制上层参数写入权限。读取测量值和修改设备参数属于不同授权，不能用同一开放接口无条件处理。网络分区、访问控制、账号权限和变更记录应共同覆盖从主站到维护终端的路径。
06飞畅工程建议：用替换与故障恢复验证互操作
建议先建立组合清单，记录设备厂商、标识、固件、描述文件、主站端口配置、控制器项目和上层接口版本。测试至少覆盖正常上电、参数读写、过程值变化、诊断告警、拔插恢复、设备替换与上联中断。所有测试应在可控环境中逐项实施。
每次故障只改变一个条件，并在现场设备、主站、控制器和应用端记录同一时间线。验收重点包括失效是否可见、旧值是否标为无效、恢复后映射是否一致，以及错误设备是否被拒绝。这样才能确认从线缆到工程量的整条路径可信。
对于飞畅相关工业通信项目，工业交换机与光通信设备承担可靠上联和网络边界，其功能以真实型号与资料为准。互操作测试消息的价值，在于提醒工程团队把连接、语义与恢复同时纳入验收，而不是仅凭一个通信成功画面完成交付。
