工厂网络里，PLC、远程IO、摄像机和电脑都可能插着同样的网线，但这不代表它们使用同一种协议，也不代表任意工业交换机都能满足运动控制要求。选用和使用交换机，要同时看连接能力、业务协议与时间要求。本文解释这些层次的区别，不把PROFINET或EtherCAT写成所有交换机都有的配置选项。
一、网线相同，只说明连接方式可能相同

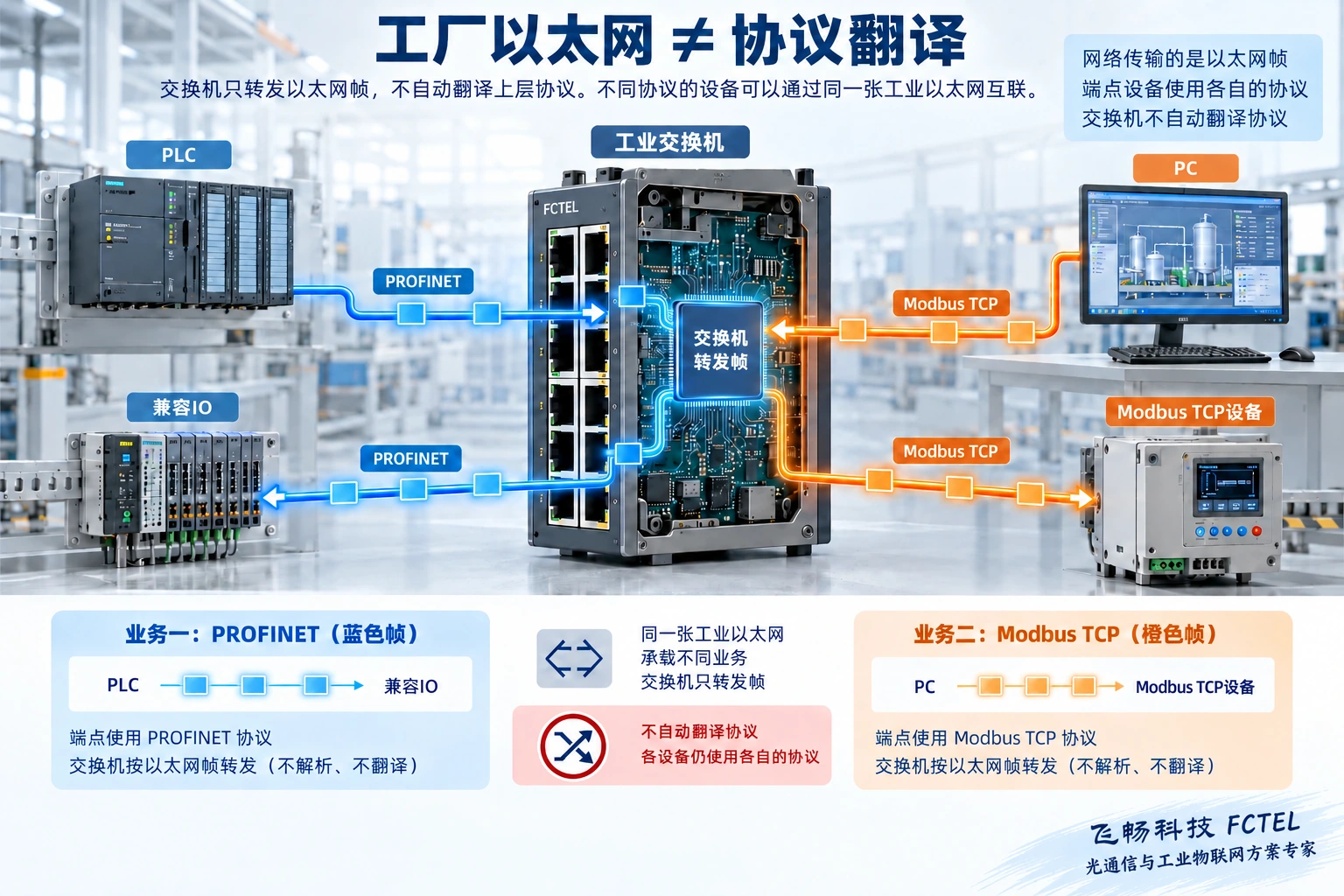

用公路打比方，网线和光纤像道路，以太网帧像在路上运行的车辆，业务协议则是车里货物的编码和交付规则。道路能让车辆通过，不等于道路会自动把中文订单翻译成另一种格式。交换机主要按帧的信息转发；PLC和终端是否能理解对方，是另外一个问题。
例如，支持Modbus TCP的采集设备，要由支持相应通信方式的上位机读取；PROFINET控制器需要匹配的IO设备与工程配置。即使两套设备都接在同一台交换机上，也不能因为它们的指示灯都亮，就认为双方协议已经互通。确实需要转换时，要确认合适的网关或应用程序，而不是把转换功能默认归给交换机。
二、从实际业务列出网络需求
不要只列“多少个网口”。先列终端名称、协议、通信方向、更新周期、报文量和中断影响。温度采集每隔一段时间更新一次，与多轴伺服的同步控制，不是同一种时间要求。摄像机持续上传视频，也不同于偶尔访问交换机管理页面。只有先知道业务怎样运行，才能判断带宽、拓扑和诊断能力。
把允许的中断与变慢写清楚也很重要。有的业务允许短暂重试，有的需要触发停机保护。网络设计不应自行替代设备的安全功能。涉及机械运动和人员安全的系统，应由相应工程人员确认安全架构；工业交换机名称中有“可靠”，并不意味着它就是安全控制器。
三、为什么千兆接口不等于控制数据准时到达

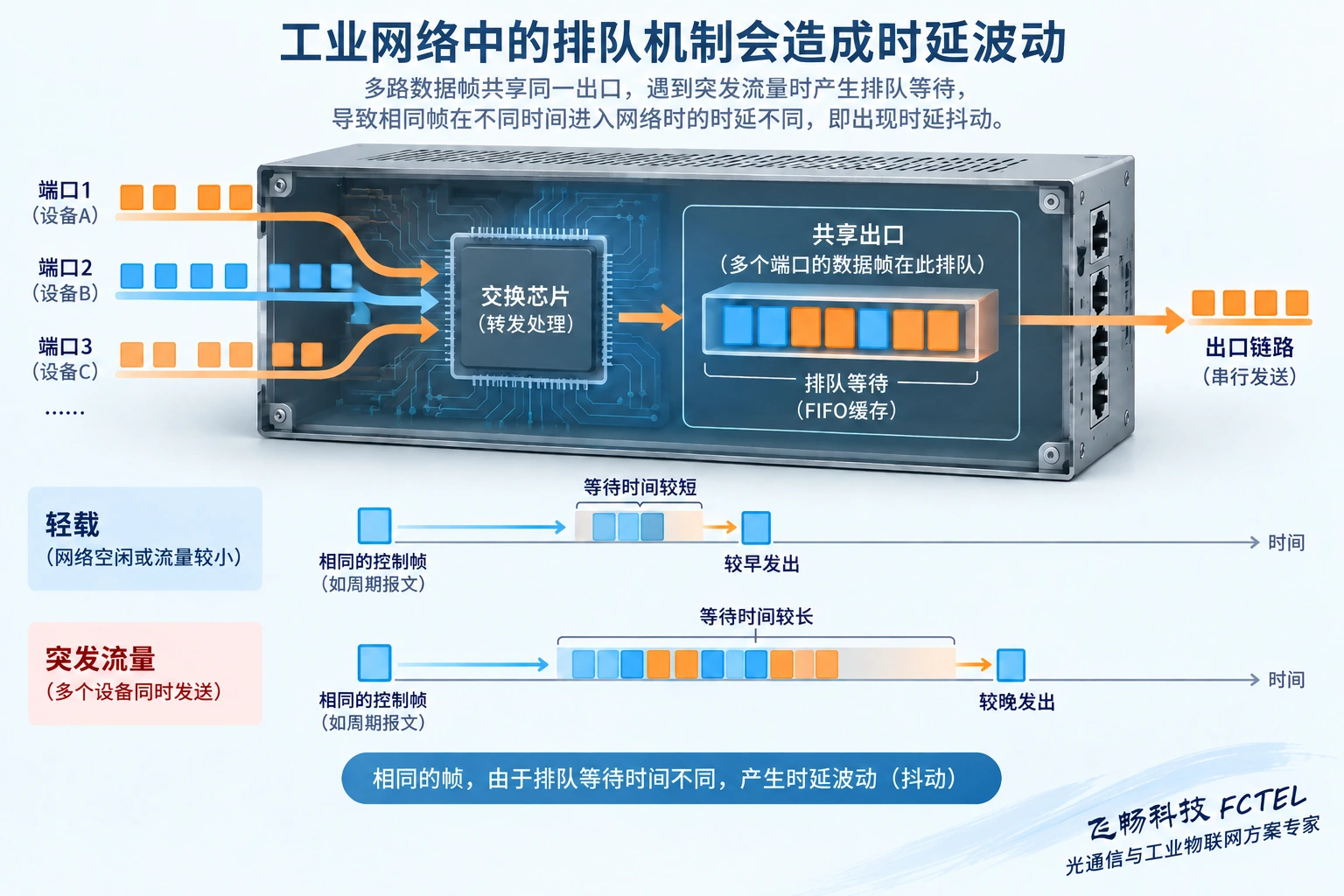

端口速率表示这个端口在规定条件下传输数据的能力。交换机收到多个方向的流量，而这些流量同时要去一个出口时，出口仍要逐帧发送，暂时发不出去的数据会进入缓存。就像几辆车汇入同一条通道，即使每条来路都很宽，汇合处也可能排队。
平均带宽不高，仍可能在某个瞬间出现突发流量。等待时间随负载变化，就是时延波动的一种来源；队列长期积压时，还可能出现丢弃。控制系统既要关心能不能传输，也要关心最不利的业务状态下是否按时传输。不能用一天的平均速率，代替关键时刻的时延和丢包测试。
四、PROFINET RT和IRT为什么要区别看待
PROFINET不是简单的“比普通网线更快”。它包含不同通信机制，用于诊断、参数设置和实时数据等任务。对于要求同步和确定性更高的场景，IRT还涉及共同时间、预留传输资源与调度。PI North America的IRT说明明确区分了这些机制，并指出IRT通信路径中的相关设备需要具备对应能力。
所以，工业外壳、千兆端口、普通QoS或环网功能，都不能单独证明设备满足IRT要求。项目需要哪一种PROFINET能力，应根据控制器、终端、拓扑与系统要求核对。若厂家提供认证或兼容信息，还要确认信息对应的确切型号和版本，不能把一个系列中某个产品的能力扩展到整个系列。
五、EtherCAT不能当作普通交换机的通用开关
EtherCAT使用专门的通信与处理机制。根据EtherCAT Technology Group的技术说明，其从设备控制器可以在帧经过时处理相应数据。这与普通交换机接收并转发以太网帧的角色不同。不能在任意交换机界面里找一个“开启EtherCAT”的按钮，就认为它变成了EtherCAT从站或专用分支设备。
需要EtherCAT分支、设备替换或者与普通网络连接时，应按控制系统的架构和对应产品说明选用部件。某些设备同时存在普通以太网接口与EtherCAT接口，也不能随意混插。最稳妥的方法是对照设备端口标记和工程图，而不是按插座外形判断。本文不提供脱离具体控制系统的串接步骤。
六、VLAN、组播和环网各自解决什么
VLAN用于划分逻辑网络范围，可以减少不需要的跨范围通信，但它不是物理断开，也不是协议转换。组播管理用于控制相应组播流量的转发范围；并非所有工业业务都用组播，也不是所有业务都要求打开同一项组播功能。是否启用，应根据业务流量与设备要求决定。
环网协议控制备用网络路径，防止二层环路并在适用条件下恢复连接。它的恢复过程可能影响控制业务；能恢复连接，不等于对所有控制系统都完全无影响。星形、线形和环形也不是单凭图片选美：星形较容易隔离某条支路故障，线形可能把下游通信依赖于上游节点，环形则增加协议与兼容要求。
七、飞畅产品能力要放回具体型号核对
飞畅4电2光轨式管理型交换机产品页列有STP/RSTP、VLAN和组播相关功能，可以作为汇聚、光电连接与管理需求的选型线索。该页面的这些信息并不能证明它具备PROFINET IRT或EtherCAT专用节点能力；涉及这些要求时，必须另外确认具体产品的资料和系统兼容性。
向飞畅提交需求时，建议同时提供终端清单、控制协议、布线距离、拓扑图、更新周期和允许恢复时间。这样能区分客户需要的是普通以太网连接、带网管的网络基础设施，还是特定工业协议的专用设备。采购不能只问“支不支持工业协议”，而应问“在这套系统、这个版本和这条通信路径中能否满足要求”。
八、用真实负载完成验证，留下可重复的记录
测试应从批准的离线环境开始，先验证一组控制器与终端的基本业务，再逐步加入预期的视频、采集和管理流量。记录端口速率、错误与丢弃计数、业务周期和告警，关注负载增加后是否改变。在需要验证链路恢复时，按项目计划进行，不要直接在生产运行中拔线制造故障。
验收记录应能回答：测试用了哪些设备和版本、拓扑是什么、负载怎样产生、持续多久、观察到什么异常以及合格条件是谁确定的。一个网页能打开，只说明这项访问成功；一次Ping正常，也不能证明所有控制周期正常。把“物理连接正确”“协议业务正确”“时间性能满足要求”分成三项，才能避免用最容易的测试替代真正的系统验证。
从现场采集到上级系统，各设备分别承担什么
现场仪表或控制器先产生业务数据，能够接入以太网的终端把数据送到交换网络，接入与汇聚设备再按网络规则承载到监控或上级系统。对串口或专用总线设备，需要适用网关完成接口与协议映射；云端接入可能还涉及路由、安全认证和应用服务。交换机既不自动把采集值解释成生产信息，也不因标题中出现工业互联网就成为协议转换或云计算设备。
EtherCAT、支持特定实时机制的PROFINET等工业协议有自己的设备和时序要求，普通以太网转发兼容不等于已满足全部要求。设计时列出业务协议、更新周期、丢失时的处理方式、网络隔离与对端支持，再确定型号和拓扑。验收应从端侧数据追踪到上层显示，并分别测试管理访问与真实业务，不把能ping通当作协议、实时性与安全全部合格。
原理图为通用机制示意，非产品实测或型号剖面照片。接口、协议、保护与供电能力须按实际型号核对。
