管理型工业交换机监控怎样验收：镜像、告警与恢复证据

浏览次数： 飞畅科技原创 作者：飞畅科技技术团队

网管型工业交换机有监控菜单，不等于现场故障就能自动定位。真正有效的监控，应能在设备、线路和业务三个位置留下相互核对的证据。验收时要证明：该看的流量能看到，该报的事件能收到，业务中断及恢复能被独立测出来，而不是只截图一张绿色拓扑。

一、先明确监控究竟观察什么

交换机的硬件负责接收和转发以太网帧；帧是链路上传送的数据单元。管理程序读取端口状态、错误和丢弃计数，再把结果提供给维护人员。业务可以仍在转发，但管理电脑因地址、访问规则或管理负载而暂时访问失败。因此，管理页面打不开不能直接判定交换机停止工作。

验收前写出业务源、目的设备、端口、所属虚拟局域网和预期路径。虚拟局域网即VLAN，用来划分二层广播范围；配置VLAN本身并不自动打通不同网段。网络图还应注明链路速率、光模块和备用路径。自动发现拓扑需要型号及相邻设备支持相应发现机制，图上少一个节点也可能只是发现能力不足。

二、镜像把副本送到观察点

已学习到目的地址的单播帧通常直接发到对应业务端口。把笔记本随便插入另一个端口，并不一定能看到这段通信。端口镜像则按配置复制指定入口或出口的流量，送到专用观察端口。入口指进入交换机，出口指离开交换机；选错方向、端口或VLAN，都会使抓包结果不完整。

先在隔离测试中发送带序号的已知流量，确认业务接收端收到什么，再与镜像抓包比较。多路源流量汇总后可能超过镜像端口或抓包电脑的处理能力；复制队列、网卡、软件和磁盘也有各自限制。镜像中缺包不等于业务接收端缺包，抓到完整数据也不保证别的业务正常。镜像是否影响转发还与硬件架构和配置有关，不能承诺对所有型号完全无影响。相关边界可参阅Cisco的SPAN说明，具体操作必须使用本设备手册。

观察位置也决定如何解释数量。若同时镜像一帧经过的入口和出口，抓包中可能出现这帧的两份副本；这不必然说明生产网络真的重复发送。应记录采集方向、源端口和过滤条件，用测试序号核对副本关系。抓包电脑记录的时间是到达该观察点的时间，不能直接当作业务端收到的时间。过滤器设置过窄、抓包网卡不能解释某类标签，也可能使已到达的帧没有出现在显示结果中。先用已知测试帧验证采集链，再用相同设置比较故障前后，证据才有可比性。

工业交换芯片将正常业务继续送往终端，同时把副本送至独立镜像端口；复制队列存在丢失风险

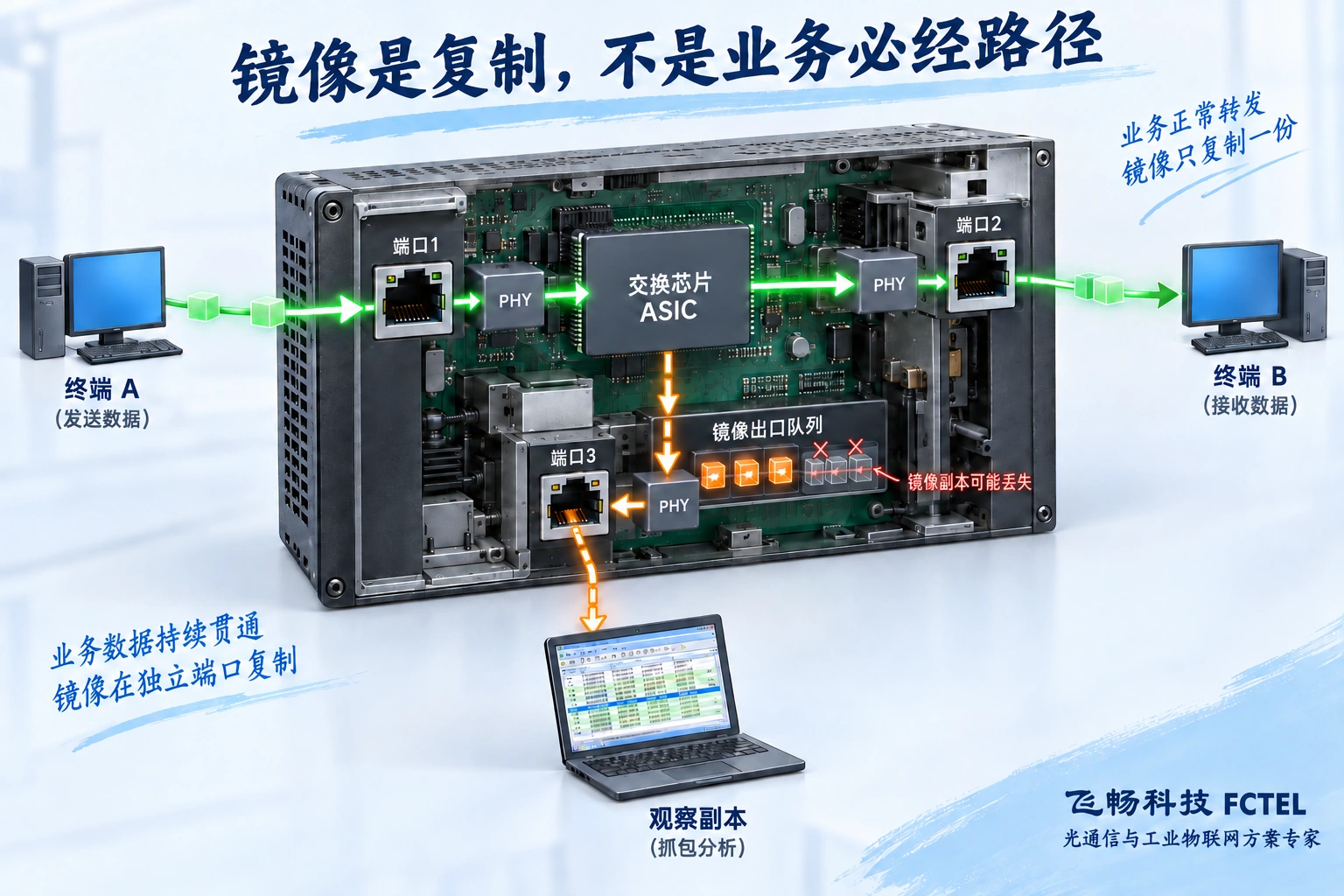

图1：通用镜像原理示意。绿色表示业务路径，橙色表示观察副本；不代表具体型号的内部结构或实测性能。

三、告警有效要同时检查产生与到达

轮询是管理系统定期询问设备；主动通知则由设备在事件发生后发出。SNMP是常用管理协议，Trap是其中的事件通知方式；Syslog用于传送日志。它们解决观察问题，不会代替业务接收端证明通信质量。轮询周期较长时，短时故障可能发生在两次询问之间；通知传送路径中断时，设备有事件记录，远端也可能收不到。

先校准设备、日志服务器和测试工具的时间，记录其同步方式及精度。按型号允许的方法产生一个可控事件，核对设备本地日志、服务器收件时间、事件对象和恢复记录。再检查访问权限、接收地址及网络规则。不能为了测试告警，在生产网络随意拔线、断电或制造广播风暴；应使用隔离环境和事先批准的测试窗口。

四、恢复时间必须从业务观察点测量

冗余协议发现故障、重新选择路径，与终端恢复持续收发不是同一个时刻。端口灯重新亮起，或者网管收到恢复通知，只说明相应观察点发生变化。不能由此把所有环网写成固定小于五十毫秒，更不能把恢复等同无丢包。

在隔离台架中连续发送带时间和序号的测试流量，同时记录故障触发、设备检测、告警到达及接收端恢复。测试方案应约定帧长、负载、故障位置和“恢复”的判据，例如接收端重新连续收到规定数量的有效帧。重复测试不同位置，记录中断区间、缺失序号和重复帧。告警可能早于或晚于业务恢复，必须保留原始记录，不能只抄最小值。

隔离台架中主链路故障后改走备用路径，日志服务器接收告警，业务接收器独立观察恢复时刻

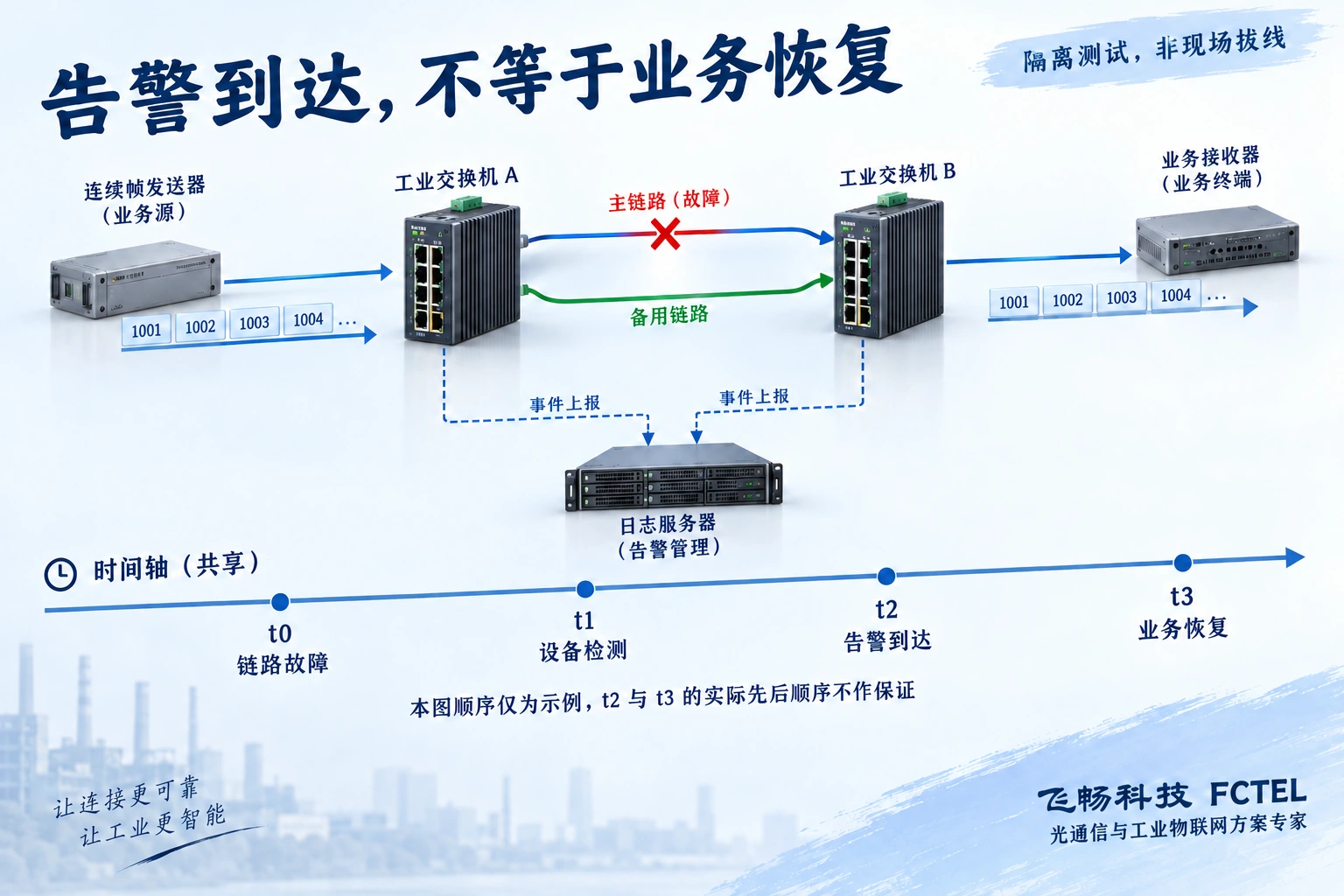

图2：通用验收观察点示意，时间轴顺序只是举例。实际先后及恢复时间依赖配置、负载和故障条件，不是产品性能承诺。

五、把飞畅产品功能转成可验收条目

飞畅M12接口十六口千兆网管交换机产品页列有镜像、Syslog、RMON、Trap及环网相关功能。它们分别提供流量副本、日志、远程监测和事件通知，采购时应要求明确软件版本、可监测对象及限制。产品页列出功能，并不证明任意接线和负载下都达到同一恢复时间，也不能代替实际网络验收。

交付记录至少包含型号与版本、配置备份、测试拓扑、测试条件、原始抓包和日志、异常现象及复测结果。配置导出后还要确认恢复方法，不把“有备份文件”当作已证明能恢复。限制远程管理权限，镜像数据可能含现场业务信息，应授权采集并妥善保存。

验收的终点不是发现所有菜单都存在，而是维护人员能复现问题、解释观察结果，并知道证据看不到什么。先确定业务是否受影响，再用镜像、计数和日志缩小范围，才不会把监控工具本身的限制误判成交换机故障。

资料说明：产品能力以以上飞畅型号及实际版本为准；SPAN资料用于解释观察机制，不作为飞畅命令或性能依据。配图为通用原理示意，非产品实拍、非实测记录。
