高清视频光端机选型，先看视频接口及完整格式，再看光纤距离。3G、6G和12G是不同SDI速率类别，不能因为都有BNC和光口就互相替代。本篇从数据量、均衡与时钟恢复解释高清传输的限制，帮助把高清要求写成可核对的接口条件。
高清是一种画面描述，不是统一接口
视频源可能输出SDI、HDMI、DVI或以太网视频。它们的信号组织、连接器、控制信息和接收设备不同。同一幅画面可以通过不同接口表达，却不能把不同接口直接用一个转接头互通。应查看视频源实际输出，而不是只看机身印着高清或摄像机总像素。
本篇重点讨论SDI，即串行数字视频接口。它用高速串行电信号连接专业视频设备，常见同轴接口为75欧BNC。连接器形状只说明机械外观，完整兼容性还涉及电气要求、速率和视频格式。HDMI转换为SDI需要真正的格式转换设备，不是光端机默认附送的功能。
更多画面信息需要更高的传输能力
分辨率增加意味着每幅画面需要表达更多像素，帧率增加意味着每秒更多幅画面，位深与色度采样影响每个像素怎样表达。接口还包含时序与辅助信息，不能简单用画面宽乘高就得到完整线路速率。对采购而言，记录源端输出菜单和手册格式比凭估算选型号稳妥。

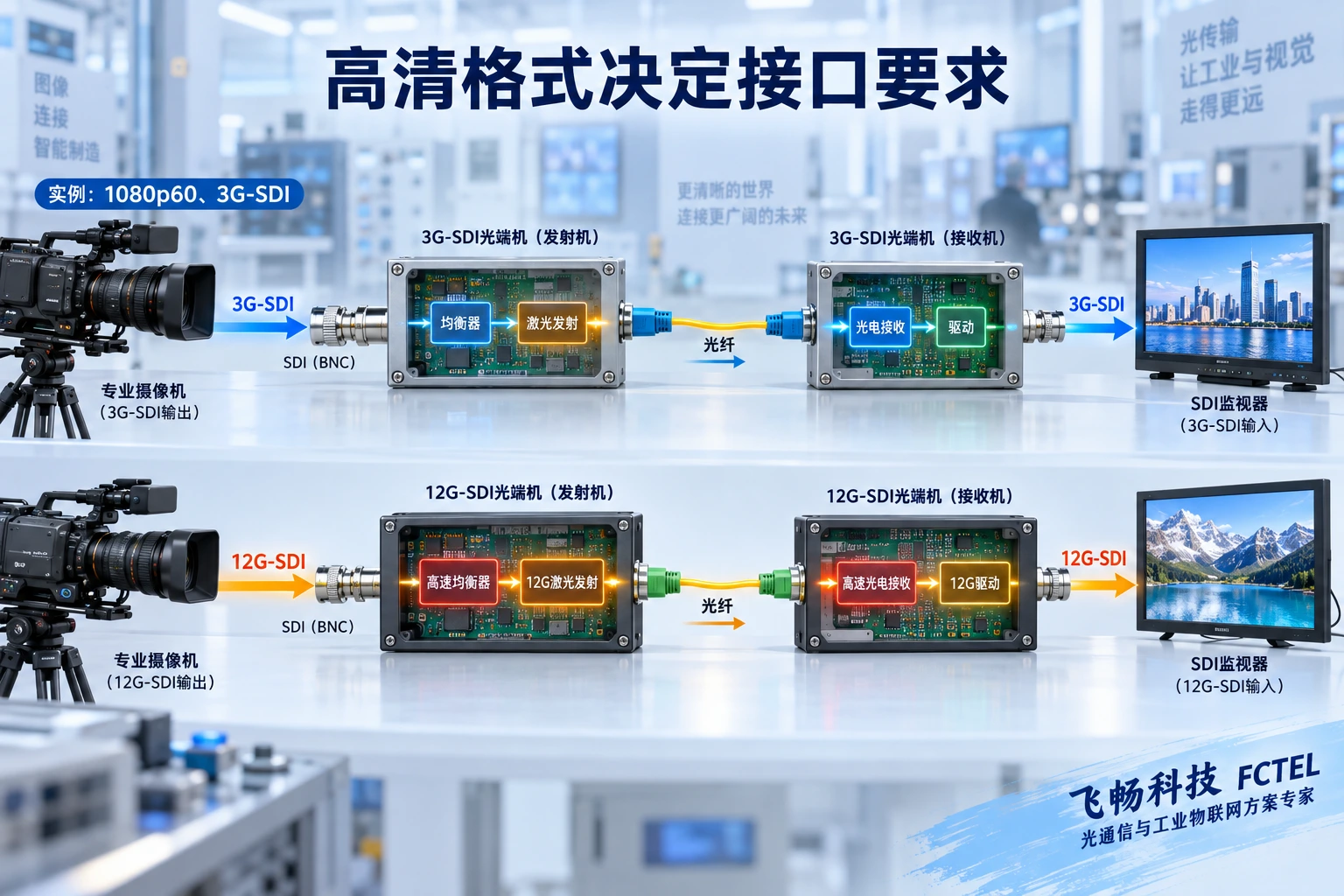

3G-SDI常用于某些全高清视频格式，但不代表任意高清或超高清都能通过。较高规格可能采用不同速率或多条链路，必须由两端设备和线路配置共同支持。把3G换成12G模块，也不能保证主机内部电路已升级；模块、主机和接收终端的能力要同时匹配。
同轴输入为什么还需要均衡

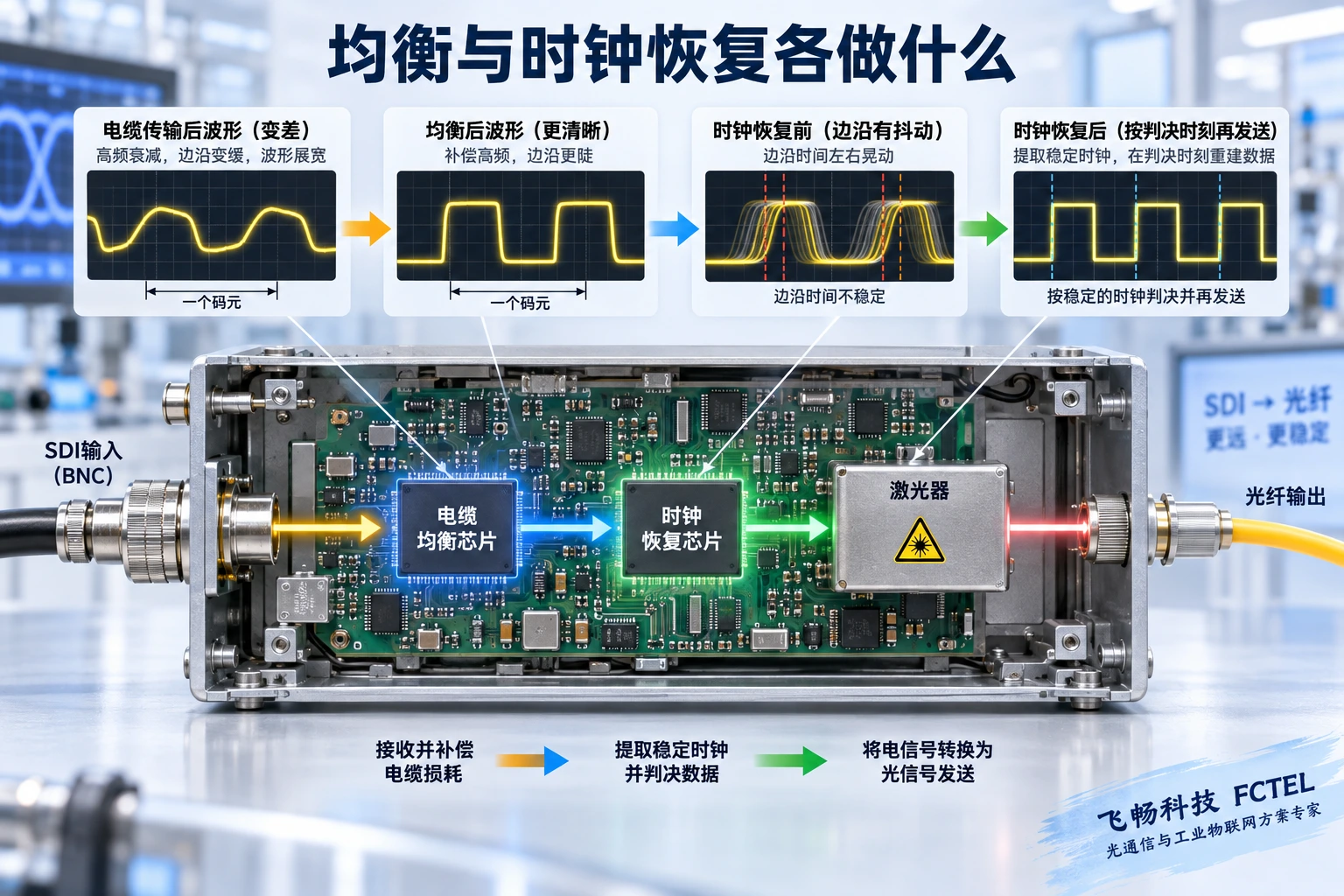

同轴线路对不同频率的损耗不同，高速数字脉冲经过线路后，边沿可能变缓，相邻码元可能相互影响。均衡电路补偿规定范围内的频率响应，帮助接收端重新获得可用波形。它不是把模糊图像锐化，而是在数字信号进入光传输之前处理电气波形。
信号速率越高，线缆与接头条件往往越重要。同一设备对低速和高速输入可允许不同的同轴长度，接头、转接器和实际线材也会改变结果。不能把低速测试长度写成所有格式的通用长度，更不能把光纤距离误当成摄像机到发射机的同轴允许距离。
时钟恢复整理的是判决与发送时序
数字接收要知道什么时候判零或一。时钟恢复从输入信号中建立与数据相适应的判决节奏，重定时则按恢复时钟重新安排输出边沿，有助于降低某些时序扰动。均衡主要针对波形形状，时钟恢复针对时间关系，二者不能用信号放大四个字代替。
超出输入范围、错误格式或已经出现错误的数据，不会因重定时自动变正确。实际器件能处理的速率和抖动范围不同，有些模式还可能旁路重定时。TI的SDI参考设计可用于理解这些功能的分工，但本文不据此宣称飞畅设备使用其芯片或具有未公布能力。
光端机不是压缩器，也不默认升分辨率
SDI光传输可以把电接口数据送到远端，是否压缩取决于产品架构。数字编码、串行化和光调制不等于H.264图像压缩。普通接口延伸设备不应被描述成自动升级4K、自动提升帧率或自动储存分析视频；这些都是需要明确证据的独立功能。
若项目包含网络编码器，压缩率、码率、编码延时及解码能力应另行核对。SDI速率和网络压缩码率不能放在同一列直接比较，一方表达接口线路数据，另一方表达经编码后的业务流。清楚区分可以避免把网络交换机误购为SDI光端机。
飞畅3G和12G系列怎样分别核对
飞畅迷你FCVH-V1b的3G-SDI页面列有配对使用、输入自动检测、自动电缆均衡及75欧BNC，并说明支持相关全高清视频格式。对已确认的3G输出，可据此核对输入格式、近端同轴和输出能力，而不是仅根据画面名称下单。
飞畅另有一路12G HD-SDI详情，列有12G、6G、3G等输入类别、电缆均衡和输出驱动。页面名称及型号相近，采购需要附上准确产品链接与版本，避免把两款参数拼在一起。该页所列高速均衡条件与较低速条件不同，进一步说明同轴长度必须按实际速率确认。
官网列出的光纤距离范围还需要所选光模块、接头、光缆损耗和接收范围支持。不要因为最大范围较大就采购最强发射模块用于很短线路，接收过强也可能不合适。电源与光口形式按订购配置确认，不把不同电源选项理解为同一接口均可直接接入。
用完整格式做开通与验收
假设摄像机输出1080p60的3G-SDI，先在短同轴和短跳纤上确认接收端支持该格式，再加入正式光路。若要改用更高规格，先核对源端、两台光端机、光模块及监视器，不能只换中间某一项。示例只说明核对顺序，不保证任意1080p60设备互通。
保存输入格式、设备与模块版本、同轴型号、光功率和持续测试结果。出现无画面时，先排除格式不支持，再查输入锁定、光路和输出端。拔插或清洁按手册停机操作，禁止直视光口。把格式、距离和余量分开验收，才能判断高清链路是否真正可用。
资料：TI SDI信号调理设计；飞畅迷你3G-SDI；飞畅一路12G-SDI。图为通用机制，波形并非实测。
