视频光端机的接法取决于视频接口和信号制式。SDI摄像机接SDI光发射端，光纤连接配套接收端，再输出到支持该制式的监看或录像设备；HDMI采用匹配的HDMI光传输设备。IP摄像机传输的是网络数据，通常接以太网交换机或收发器，不能与SDI、HDMI光端机混接。
先看摄像机输出什么，再决定买什么
“高清视频”描述画面，不是接口标准。同样清晰的图像，可能通过SDI同轴、HDMI、网络以太网或其他模拟高清接口输出。BNC外形相同也不代表信号相同，模拟视频与SDI设备不能仅凭插头互换。选型应记录接口、分辨率、帧率、信号标准及音频和控制需求。
光端机也不是一个万能的光纤插座。它先从输入口取得对应信号，按本机设计进行光传输，远端设备再恢复所需输出。某些产品支持多种速率或接口，另一些只支持限定模式。发送端与接收端必须属于可兼容的设备组合；普通以太网光模块不能直接代替专用视频接收机。
一条SDI链路，五个连接对象
典型连接为摄像机SDI OUT、同轴跳线、视频光发射端TX、光纤、视频光接收端RX，最后接显示器或录像设备的SDI IN。把每一个OUT和IN明确写在接线标签上，可避免把环出接口误当输入。视频方向通常从摄像机到监看端，控制通道若存在，方向可能相反。
连接前让两端电源规格匹配设备铭牌，先检查本地短同轴线和源端输出正常，再接光传输链路。光纤单模或多模、单纤或双纤及连接器要求由型号确定。多路视频复用设备还应核对通道编号，确保摄像机一的输入最终到达预期的监看通道，而不是只确认某块屏幕有画面。
SDI链路要考虑整条路径是否支持源端数据速率，不能用“支持高清”代替具体接口规格。线缆、转接器和中间设备任何一环不匹配，都可能造成无图、间歇失锁或误码。音频是否嵌入并被透传、接收端是否输出音频，也要单独确认。
HDMI有画面之外，还要检查协商
电脑或播放器接HDMI发送端，远端接收机的HDMI输出接显示设备。除分辨率和刷新率，还应检查色彩格式、带宽能力、EDID协商和HDCP兼容性。EDID帮助源端了解显示能力；受保护内容可能需要整条链路具备相应认证能力。这些条件不能由一盏光链路灯替代。
排障时先把源设备直接接显示器，确认本地组合能够输出目标模式，再加入发送接收设备。先用产品明确支持的模式建立基线，随后逐项测试所需模式。不能把低分辨率测试通过当成所有模式都能工作，也不应通过随意修改内容保护设置来掩盖兼容问题。
IP摄像机为什么不用这套接法？
IP摄像机把视频编码后通过网络发送，接线重点是RJ45以太网、供电、交换机和地址配置。需要跨远距离时，可以用交换机SFP光口或匹配的以太网收发器延伸网络。NVR或客户端通过网络协议取得视频，并不是接一个SDI接收端就能直接观看。
如果摄像机由PoE供电，普通收发器未必能供电，必须确认本地电源或PoE设备。网络链路建立后还要检查VLAN、地址、码流带宽和录像服务；视频光端机的“光口链接正常”与网络系统的“视频流正常”属于不同判断范围。

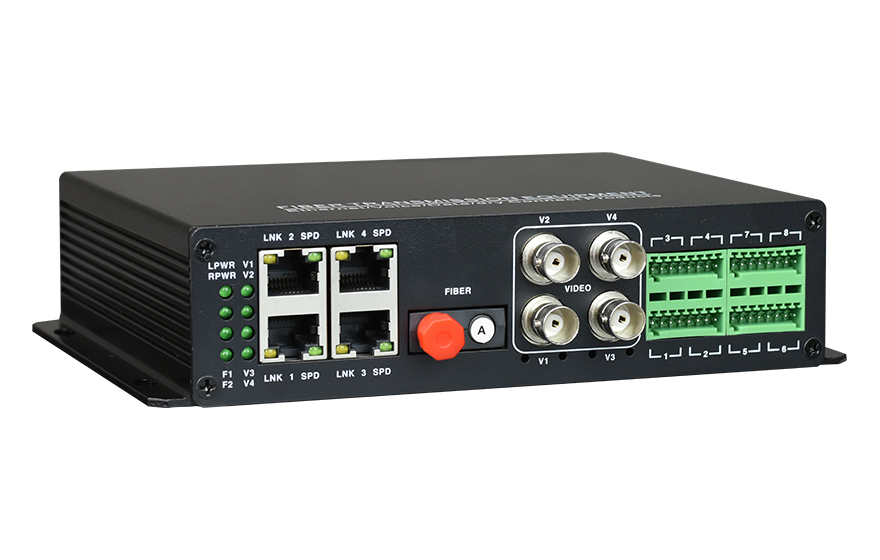

图中TX、RX表示该视频通路的设备角色，不应套用到所有型号的附加通道。具备数据回传、双向音频或双向视频的产品可能有额外接口和方向定义。若涉及多路复用，应分别确认通道容量与配套关系。专用接收端输出画面不等于能够连接网络交换机转发；两类系统之间需要明确支持的编码或转换设备，而不是仅换线头。
验收不是拍一张有画面的照片
逐路核对通道、实际分辨率、帧率、颜色及声音，查看是否存在闪屏、黑屏、音画不同步或偶发失锁。有控制或串口回传时，验证发送和接收方向、接口电气标准及通信参数。控制线不能因为端子形状相似就与电源线或其他总线混接。
连续运行应覆盖项目预期环境和工作模式，记录供电、设备温度状态、光路和业务异常。断电恢复也要验证：设备上电后能否重新建立链路、显示模式是否保持、录像和控制是否恢复。故障出现时按源端、发送端、光路、接收端、显示端顺序分段定位，一次只替换一个对象。
图中的连接方式用于解释系统关系，不能代替型号接线图。交付资料应包含设备型号、通道表、光纤编号、供电位置和测试记录，这样后续维护才不必依靠记忆找线。
显示协商参考：Extron HDMI光延长器用户指南，仅用于说明EDID、HDCP与链路状态是不同条件。
