先看结论
先看它在现场负责什么
一条生产线上，PLC负责控制动作，HMI负责显示和操作，采集服务器负责汇总数据。它们需要交换信息，但通常不会每两台设备都拉一条专用连接。交换机把这些以太网设备接到一起，根据收到的帧选择转发方向。它提供网络连接，不代替PLC计算控制逻辑，也不会自动理解每个数据值是温度还是报警。
工业交换机，是面向工业现场条件设计和选用的以太网交换机。它仍遵循以太网的通信机制；工业属性主要体现在供电、安装、环境适应性、维护和可用性要求上。是否有管理界面、是否支持环网、是否提供PoE，是不同能力，不能从“工业”两个字直接推断。
一帧数据里面，有谁发出、要送给谁
以太网帧可以理解为一份带有收件信息的数据包裹。帧头里有源MAC和目的MAC，分别标识这次链路通信的发送方与接收方。MAC是网络接口在二层通信中的地址；它和应用里填写的IP地址不是同一个概念。交换机的基本二层转发，主要围绕MAC和所属VLAN进行。

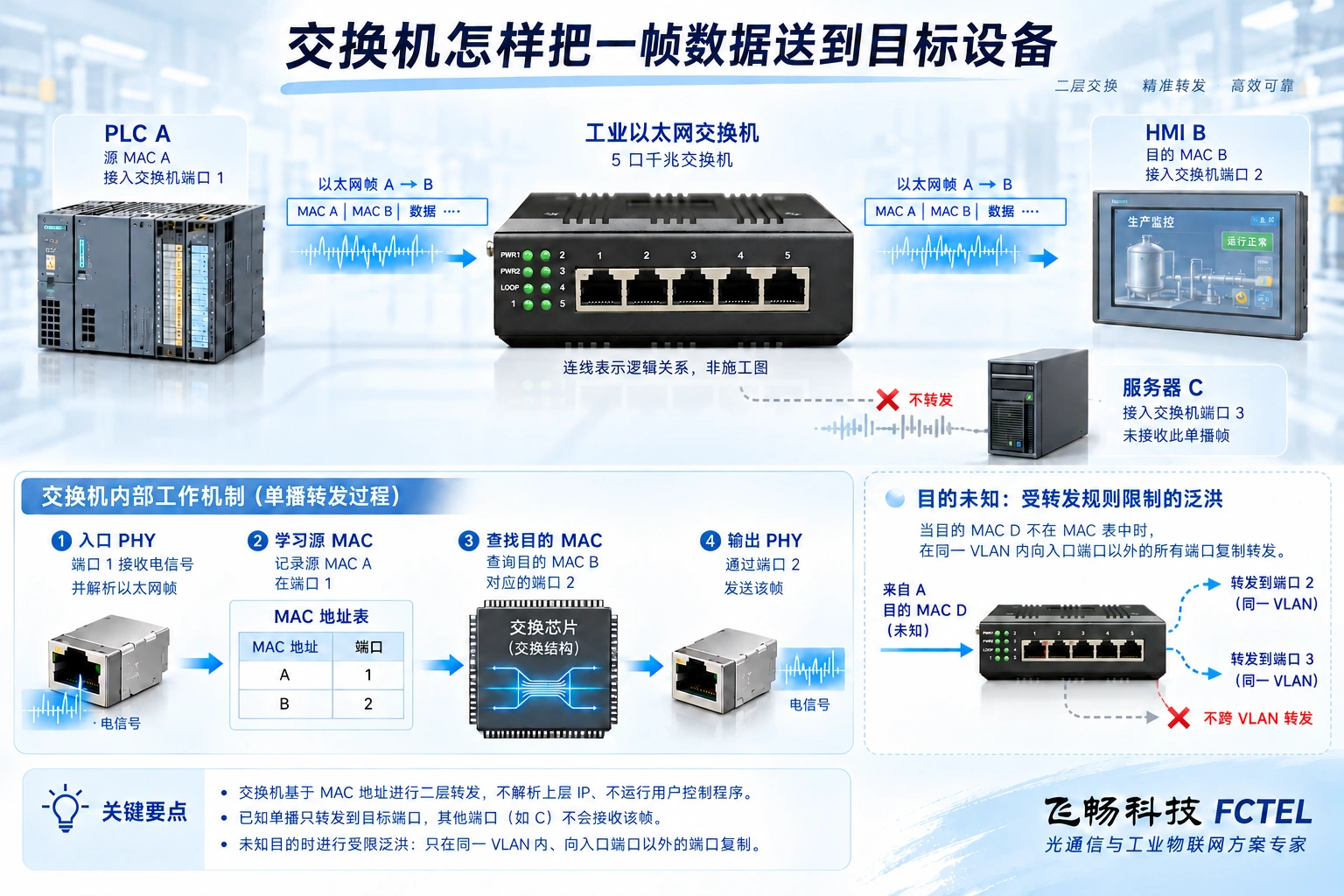

例如PLC A要向HMI B发送数据：帧从PLC的接口进入交换机端口1。交换机先把“源地址A在端口1”记入学习表，再查询目的地址B。如果表里已有“B在端口2”，就按有效转发规则选择端口2发送，接在端口3的服务器不必收到这一份已知单播。
学习的是源地址，查询的是目的地址
这里最容易弄反的是学习过程。设备不是看到目的地址就把它记到输入端口，而是根据真正发来帧的源地址建立位置关系。B后来从端口2发送一帧，交换机就能学习B的位置；节点搬到另一个端口、旧记录老化或拓扑变化后，表项还需要重新建立。
如果目的地址暂时未知，常见二层行为是在同一VLAN的有效转发端口内复制这份帧，入口端口除外，这叫未知单播泛洪。它不同于把所有流量永久广播给全网，也不应直接跨越VLAN边界。广播和部分组播另有对应规则，不能把“有MAC表”理解为每种流量都只走一个出口。
从电信号到转发，再到另一个接口
网线上的电信号先经过端口的物理层收发电路，也就是PHY，被恢复成可以处理的数据。内部转发逻辑判断地址及规则，再把帧交给输出接口。光口使用光模块，在电信号与光信号之间完成转换，因此业务帧可以跨越不同传输介质，帧的内容并没有变成一段“视频画面”漂浮在光纤中。
不同交换机的处理架构不完全相同。常见存储转发会接收完整帧并检查帧校验，再决定发送；其他方式可能有不同等待和错误处理条件。不能给所有工业交换机套一个固定延迟数字。真实端到端时间还包含输出排队、链路传输和终端处理。
每个口都快，不代表共同出口不会堵
假设多路视频和采集数据都去同一台服务器，它们会汇到同一个输出口。该口发得出去的速率有限，突发到来的帧可能先进入缓存等待；队列满时，后来的帧可能被丢弃。这就是为什么平均带宽看起来不高，业务仍可能间歇超时。
选型既要看接口速率，也要看共同出口、转发能力和实际负载。全双工允许两个方向同时工作，但计算一批上传业务时不能把反向空闲带宽当作额外上传容量。业务验收应观察关键出口的利用率、错误和丢弃计数，并结合终端是否及时收到数据判断。
工业设计为什么要关心供电和散热

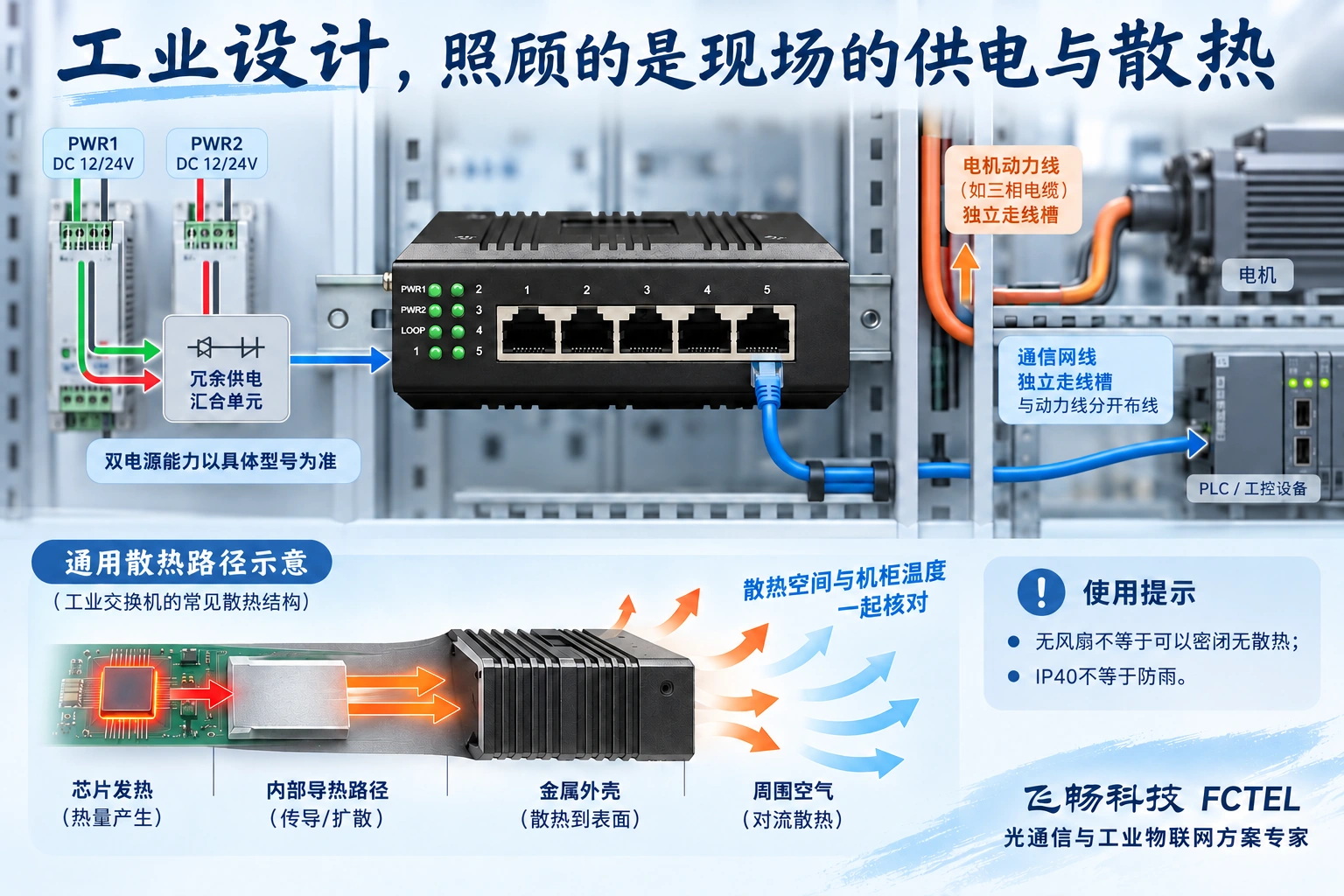

现场机柜可能经历电机启停、电源波动、粉尘和热积累。合适的供电保护、金属结构和安装方式，有助于设备在这些条件下工作。芯片发出的热要经过内部导热路径传到外壳，再散到空气；无风扇减少了活动部件，但不等于可以把设备紧紧封在没有散热条件的空间里。
双电源输入通常用于改善供电连续性，具体选择、切换和告警行为应按型号确认。如果两路都来自同一个上游电源，那个上游点仍可能成为共同故障源。宽温值需要结合机柜实际测温和负载核对；外壳IP等级也不是整个户外系统的防护证明。
非网管与管理型，各自适合不同工作量
少量设备、结构简单的接入网络，可以从非网管设备开始评估。它一般不提供复杂的配置和监测能力，施工时更依赖端口标签、准确图纸和外部测试。飞畅产品2262是mini五口千兆电交换机，提供五个自适应电口，并有不同供电配置，采购时应选定实际版本。
官网说明该产品能够传输带VLAN标签的帧；这只是承载能力，不能推成能够在设备上配置端口VLAN。网络扩大后，如果需要划分广播域、观察错误计数或控制管理访问，应评估管理型交换机。飞畅产品2241列出电口、SFP/SFP+槽、VLAN、日志和管理功能，是另一类工程对象，不能把它的功能自动套到五口非网管产品上。
二层交换、三层路由与现场协议要分开
二层交换在对应广播域内选择帧的出口；三层路由解决不同IP网络之间怎样转送报文。某些管理型工业交换机兼有三层功能，但功能是否启用、接口怎样配置、访问规则怎样生效，都要按方案核对。管理IP只是访问设备配置界面的入口，也不自动等于所有终端的网关。
工业以太网业务还可能涉及周期通信、时间同步、组播或冗余机制。接口能建立以太网链路，不能据此承诺任意工业协议的实时性能和兼容性。需要专用协议能力时，要核对交换机、终端及实际网络组织方式，而不是只问“是不是千兆”。
从一张小网络图开始选型
先列出PLC、HMI、服务器等终端，画出机柜位置、电缆或光缆距离和供电点，再标出哪些流量共同经过哪个上联。这样才能算接入口数量、汇聚带宽及扩展余量。下一步再写管理、环境和冗余需求，避免先选一个“口数很多”的设备，最后才发现缺少合适的光口或供电条件。
如果把三台接入交换机围成环，还必须配置兼容的环路控制机制；仅多插一根线并不是可靠冗余。环路保护、双电源和备机分别应对链路、供电或设备故障，它们不能互相替代。对恢复速度有要求的项目，应提前把测试条件和可接受的业务中断写清楚。
上线之后，要留下可以比较的基准
验收先核对接线、供电及各端口实际协商结果，再用正式业务观察响应、丢包和错误。管理型设备还应保存配置、固件版本、端口对应表和关键计数；非网管设备则保留拓扑、线缆测试和终端通信记录。
需要验证冗余时，在安排好的测试条件下逐项模拟链路或一路电源失效，同时记录业务表现。恢复后检查配置与端口状态是否仍符合预期。真正有用的工业交换机基础知识，最终要能回答三件事：数据经过哪里，现场条件满足没有，出问题时从什么证据开始查。
对照产品中心的实物照片

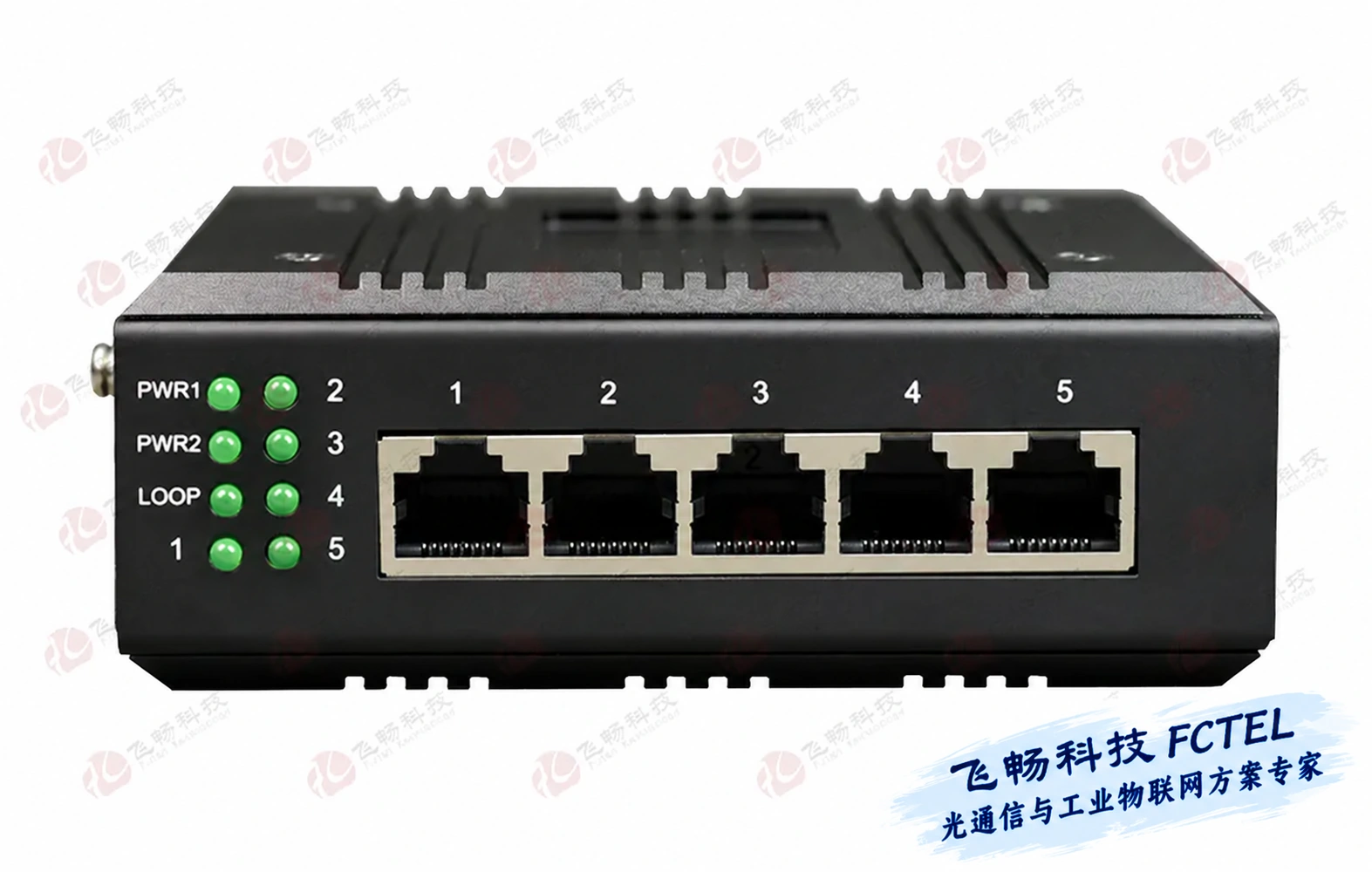

适合小型电口接入；支持带标签帧传输不等于可以配置VLAN隔离。官网原始照片，未重绘设备。

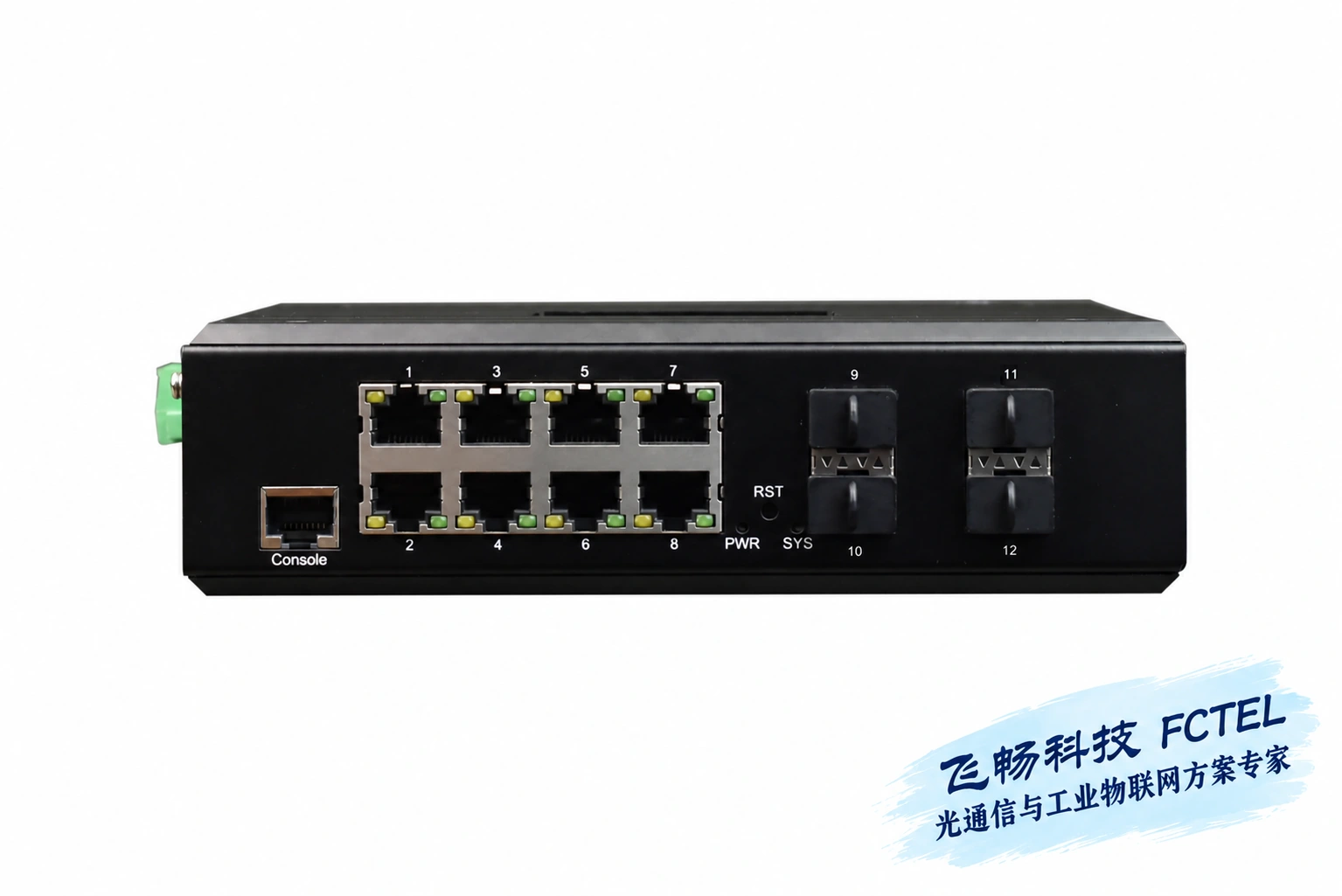

提供电口、可插拔光模块槽与Console；管理及安全特性按交付固件核对。官网原始照片，未重绘设备。
资料说明：配图为通用机制示意，经技术核对；标明型号的外观以官网照片为参考，其余剖视与器件不代表飞畅实物内部电路。不是实测波形或真实项目现场，接线和供电以交付手册为准。
核验资料： 飞畅mini五口千兆非网管交换机（产品2262） 飞畅万兆4光千兆8电管理型交换机（产品2241） Cisco：交换网络的未知单播泛洪
