HDMI视频光端机黑屏、闪屏怎样排查：格式带宽、EDID与HDCP

黑屏先从一条完整HDMI链路开始

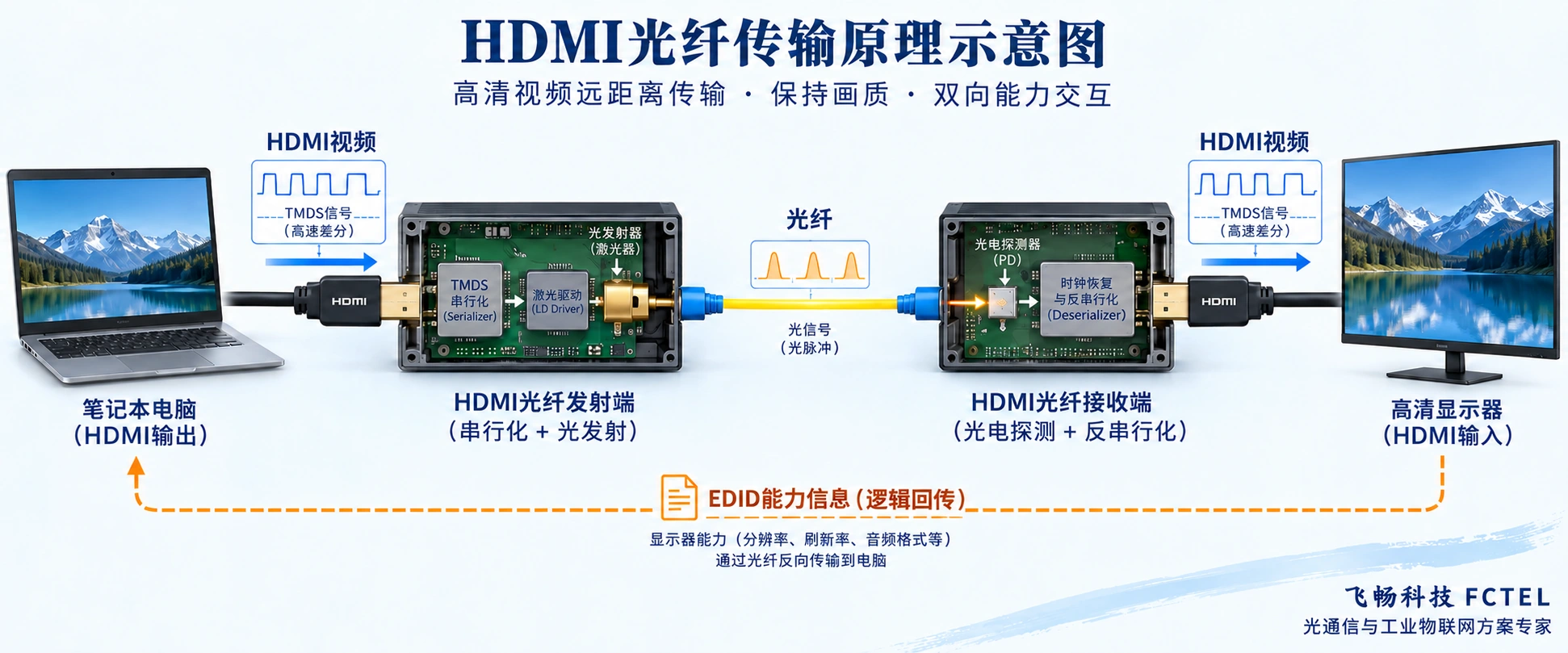

电脑或播放器经过HDMI发送端、光纤和接收端，把信号送到显示器，这是一条有多个条件的视频路径。任何一处没有供电、接口方向错误、格式不支持或协商失败，都可能黑屏。排障第一步是记录源设备、两台传输设备、显示器的型号以及现用模式，避免把所有异常笼统叫作光纤坏了。

HDMI与传统CVBS模拟视频、SDI和IP网络视频不同。它的插口与控制机制有明确规则，不能拿模拟视频拔纤后出现雪花的经验判断HDMI接收器。黑屏、偶发闪屏、声音中断或某个节目不能播放，可能分别来自不同环节；先把发生条件写清楚，再进行一次只改变一项的测试。

视频通路搬运数据，协商通路传递能力

HDMI传送数字视频和音频，具体数据承载与速率取决于接口版本、视频格式以及产品实现。分辨率之外，还要看刷新率、色度采样、位深和HDR等条件。传输设备写支持某种分辨率，不自动证明相同分辨率下的所有模式都可用，更不能默认不同设备使用同一代内部传输机制。

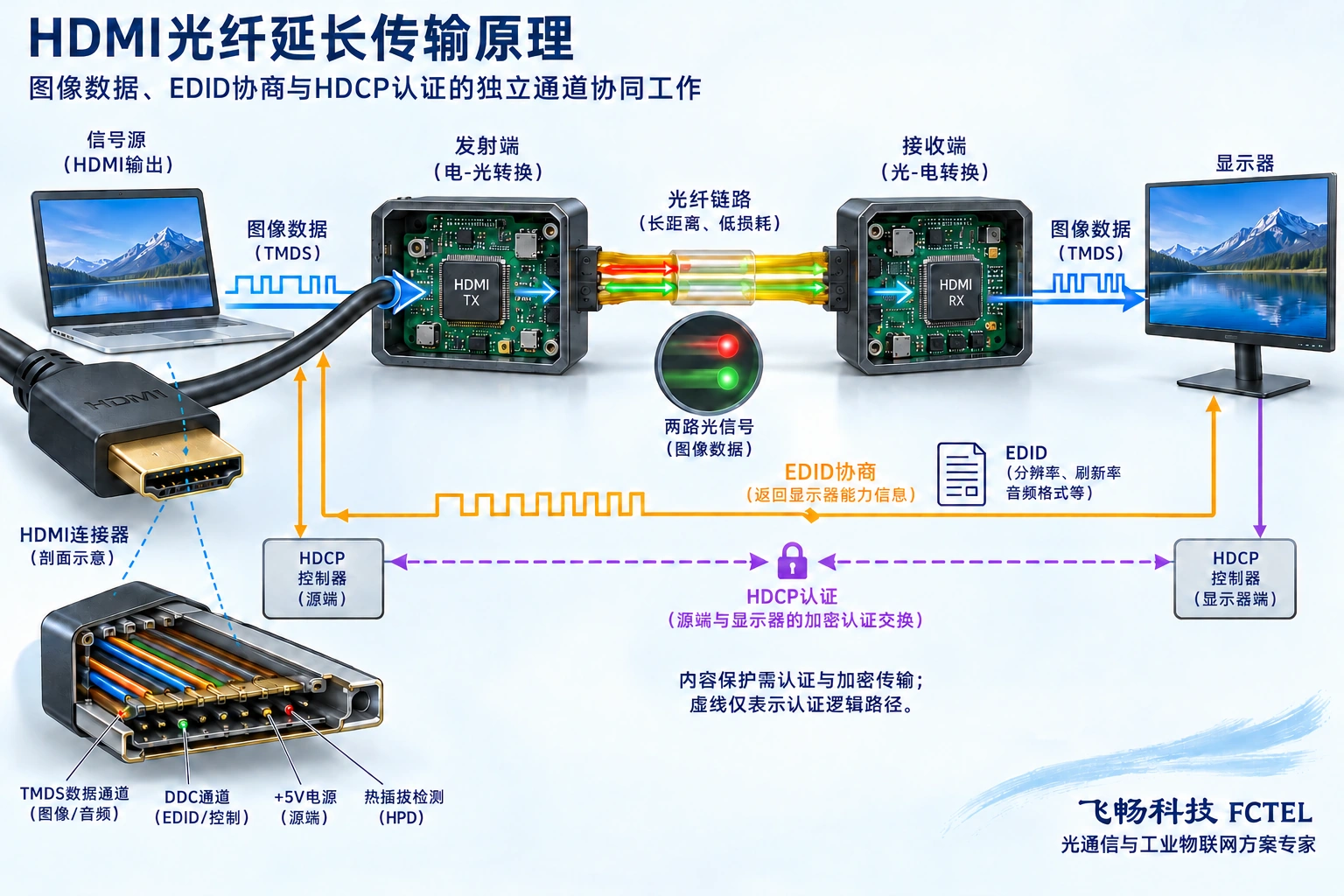

视频进入发送端后，由设备支持的处理与光传输结构送往远端，接收端再提供相应HDMI输出。它不默认缩放画面，也不默认将高带宽模式降成可传模式。两端需为兼容组合；普通以太网收发器即使有同类光口，也不能替代HDMI接收机。图中的电路是通用功能示意，不是具体产品拆机。

EDID告诉源端显示器能接受什么

EDID是显示设备提供的能力数据，帮助源端决定可以输出哪些模式。源设备通过显示数据通道等机制读取这些信息；光延长器可能转发、缓存或提供预设EDID，具体方式由型号决定。显示器换了，源端仍保留旧能力信息时，就可能输出新显示器不接受的格式。

能力协商信息从显示端返回源端，和画面主要从源端送向显示端是不同的逻辑方向。读取到能力不证明高速视频数据一定可通过，看到光连接状态也不证明EDID正确。检查设备手册中的读取、学习或预设功能，记录当前选择；没有这些功能的型号，不应凭空寻找配置菜单或盲目写入网上下载的数据。

HDCP与EDID承担不同任务

HDCP是相应受保护数字内容链路的认证机制，EDID则描述显示能力。二者可能都影响能否播放，却不是同一个设置。有时桌面能显示，而某个受保护节目黑屏，应检查源、延长器、显示器的认证兼容与当前状态，而不是认定分辨率和光功率已经解释全部问题。

传输设备需要符合其声明的角色与支持条件。不能把另一家产品的HDCP能力当作飞畅型号能力，也不能声称换一根光纤就绕过内容保护。测试可用允许播放的已知信号区分视频路径与保护问题，但最终仍要验证实际业务。诊断目标是定位正常兼容条件，不是取消或规避认证要求。

带宽边界为什么表现为闪屏或高规格黑屏

假设基础模式持续正常，换成更高刷新率或更大色彩数据量后才出现闪屏，就应把格式支持和信号余量列为检查方向。近端HDMI线、连接器、源端输出、发送接收设备和显示器都是链路的一部分。光纤只延伸其中一段，不能修复源端已经错误的数据或不合适的接口组合。

在设备明确支持的模式下建立基线，再逐项升到所需模式，并保存变化前后的状态。降低模式只用于定位，不代表可以把降级结果当成原要求验收通过。若产品支持特定压缩、颜色转换或缩放，应明确启用条件；若资料未说明，不为黑屏猜测一个设备一定具有的自动转换功能。

飞畅HDMI系列怎样对应现场需求

飞畅FCM-H1-4k2产品资料明确列出HDMI 2.0、4K 60Hz、EDID实时回传及HDCP 1.4/2.2等支持项。EDID回传对应显示能力从远端返回信号源的需求，HDCP支持则需与实际源和显示器组合验证。采购仍应核对准确型号版本、输入输出格式、音频、订购光口和供电，不由4K名称推导所有颜色格式及位深都可用。

对于具体HDMI产品，还要向厂家确认EDID管理、HDCP以及控制回传是否支持，不能由同系列名称推导所有能力。所需距离应结合订购的光模块、纤型、接头和允许接收范围确认。光口相同不代表专用传输协议相同，配套使用要求与固件版本也要留在交付记录里。

排查顺序让证据逐步增加

先让源设备通过已知良好的短HDMI线直接接显示器，确认实际模式能够正常显示与发声。再加入配套光端机和合适短跳纤，核对两端电源、端口方向和当前状态。如果短链路也失败，先查格式、显示协商和设备组合，不急着拆正式光缆。

短链路正常后保持两端和视频源不变，再接正式纤芯。此时记录光口配对、端面状态、损耗和接收功率。功率过弱或超过上限都可能异常，不能一味增加发射功率。端面检测与清洁按手册执行，禁止直视出光口；设备是否允许热插拔也要按说明，不把能拔下等同于适合带电操作。

把异常分成画面、声音与恢复

有图无声时，确认源端音频输出方式、显示端能力和延长器支持的音频格式，不立即认定光接收坏了。颜色异常时记录色彩格式和位深，先比较本地直连，避免把显示处理与传输问题混为一谈。需要键鼠、串口或红外回传时，独立检查对应通道，视频出现不证明附加接口都正常。

偶发故障应记录发生时间、源端模式变化、设备供电与温度状态以及指示灯含义。在允许的维护窗口分别测试源重启、显示器重启和供电恢复，保存现象。指示灯是厂家定义的状态提示，不能从另一型号灯名推断本机已完成视频输出或认证。每次只改变一个因素，结果才可用于缩小范围。

验收使用真正需要的播放条件

交付前用实际源、实际显示器和正式光路验证约定模式，覆盖动态画面、声音、持续运行及允许的恢复操作。需要播放受保护内容时，也验证相应链路条件；只显示桌面或测试条不能替代全部业务。把型号版本、模式、EDID策略、光路测量和异常处理保存成台账。

读者理解这条链路后，应能把黑屏拆成四个问题：源是否输出正确格式，显示能力与认证是否匹配，中间传输组合是否支持，光路和供电是否满足条件。这样排障可以得到可复核的原因，而不是把模拟视频经验直接套到HDMI，再用不断重启掩盖兼容或链路边界。
