串口服务器串口状态监测

浏览次数：发布时间：2022-12-08

本文要点

一、 配置信息 ： 功能说明 在“设备状态”页面，可以查看串口网络数据收发信息。操作路径 按顺序依次打开：“设备管理 > 设备状态 > 串口状态（网络状态/光模块状态）”。界面说明 配置信息界面如下所示： 二、 重启设备 功能说明 在“重启设备”页面，可以重新启动设备。

  • 配置信息
  • 功能说明
  • 操作路径
  • 界面说明

工程应用检查清单

  1. 确认物理接口、电气标准和端子定义，避免把协议与接口混为一谈。
  2. 核对波特率、数据位、校验位、停止位及主从站地址。
  3. 记录协议映射、超时和重试参数，保留可回退配置。
  4. 先在单设备短链路环境验证，再逐步接入现场总线。

技术说明：本文用于方案理解与前期排查，正式部署应结合具体型号说明书、固件版本和现场测试结果。

一、配置信息：

功能说明
在“设备状态”页面，可以查看串口网络数据收发信息。
操作路径
按顺序依次打开：“设备管理 > 设备状态 > 串口状态（网络状态/光模块状态）”。。
界面说明

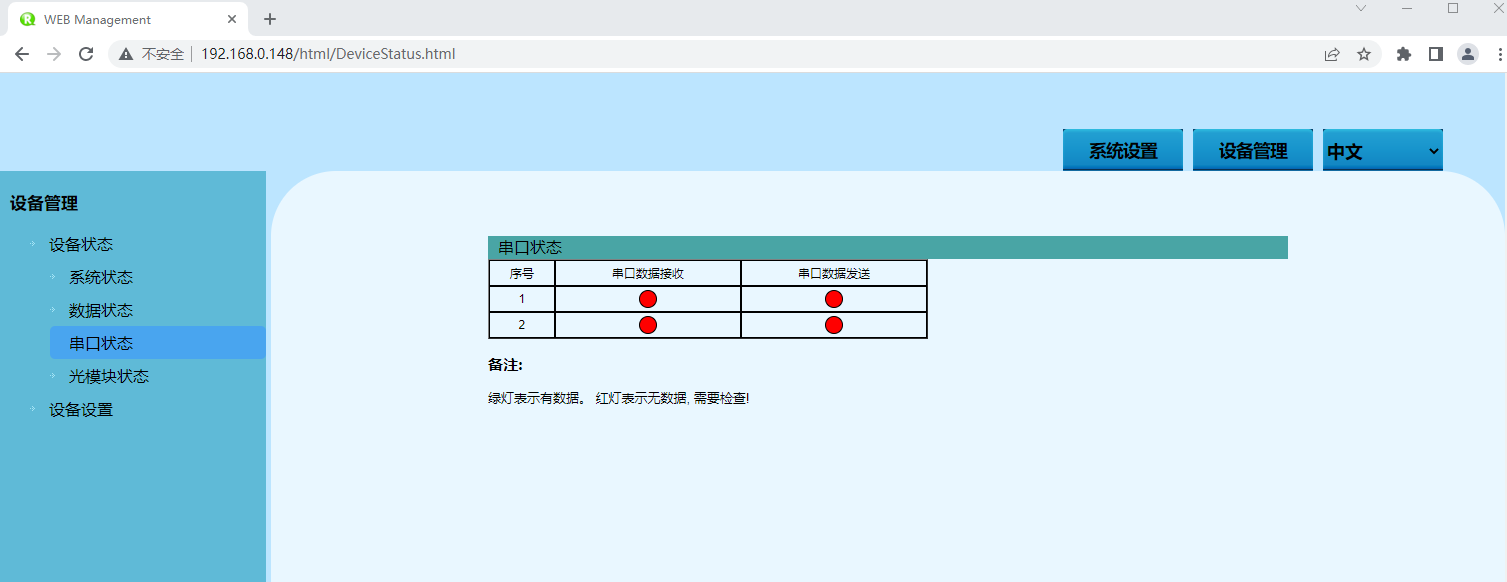

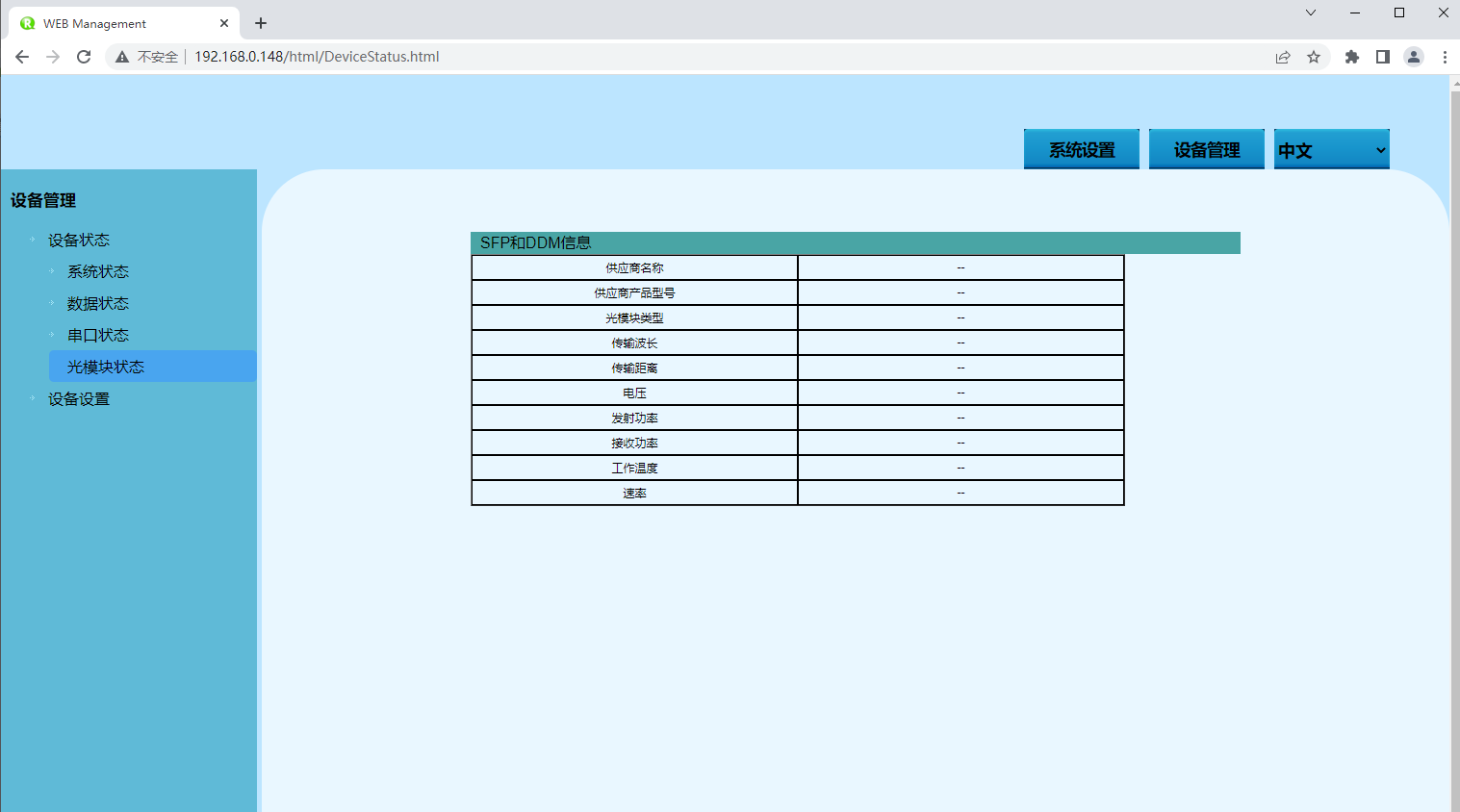

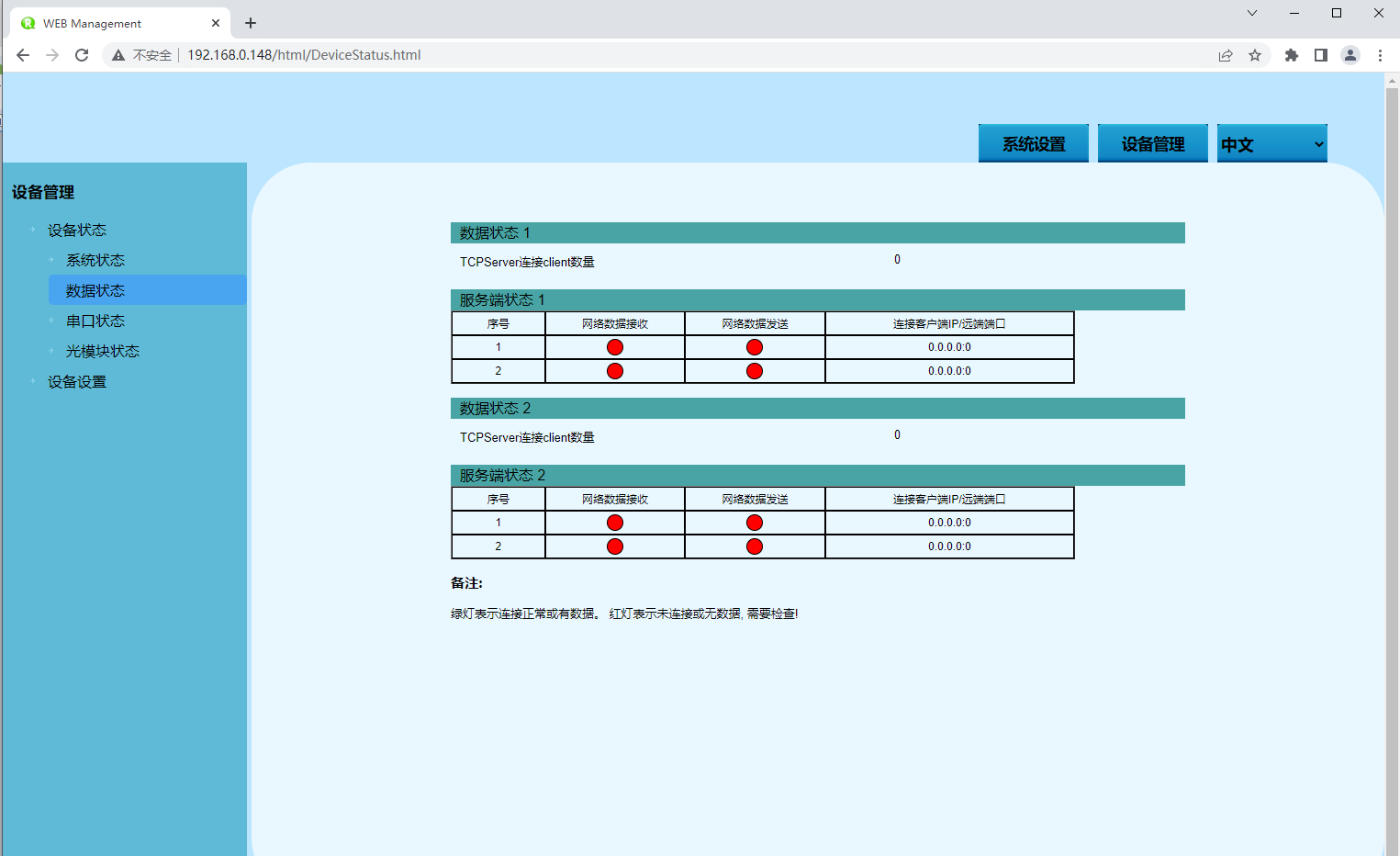

配置信息界面如下所示：
串口服务器串口状态监测相关技术图示
串口服务器串口状态监测技术图示2
串口服务器串口状态监测技术图示3


二、重启设备

功能说明
在“重启设备”页面，可以重新启动设备。
操作路径
按顺序依次打开：系统设置 > 恢复设置 。
界面说明
重启设备界面如下所示：
串口服务器串口状态监测技术图示4
重启设备界面主要元素配置说明：
界面元素 说明
重新启动 单击此按钮，将使设备重新启动。

三、恢复出厂设置

功能说明
在“恢复出厂设置”页面，可以使设备恢复到出厂配置。
操作路径
按顺序依次打开：统设置 > 恢复设置 。。
界面说明
恢复出厂设置界面如下所示：
串口服务器串口状态监测技术图示5
恢复出厂设置界面主要元素配置说明：
界面元素 说明
恢复出厂设置 单击此按钮，设备将失去所有现有配置，恢复为出厂配置。

注：
恢复出厂值设置将导致所有配置处于刚出厂的状态，其中IP地址是静态IP地址"192.168.1.7"，用户名与密码均默认为“admin”。







四、在线升级

功能说明
在“固件升级”页面，可以通过上传文件对设备程序进行更新与升级。
操作路径
按顺序依次打开：系统设置 > 升级固件设置 。。
界面说明

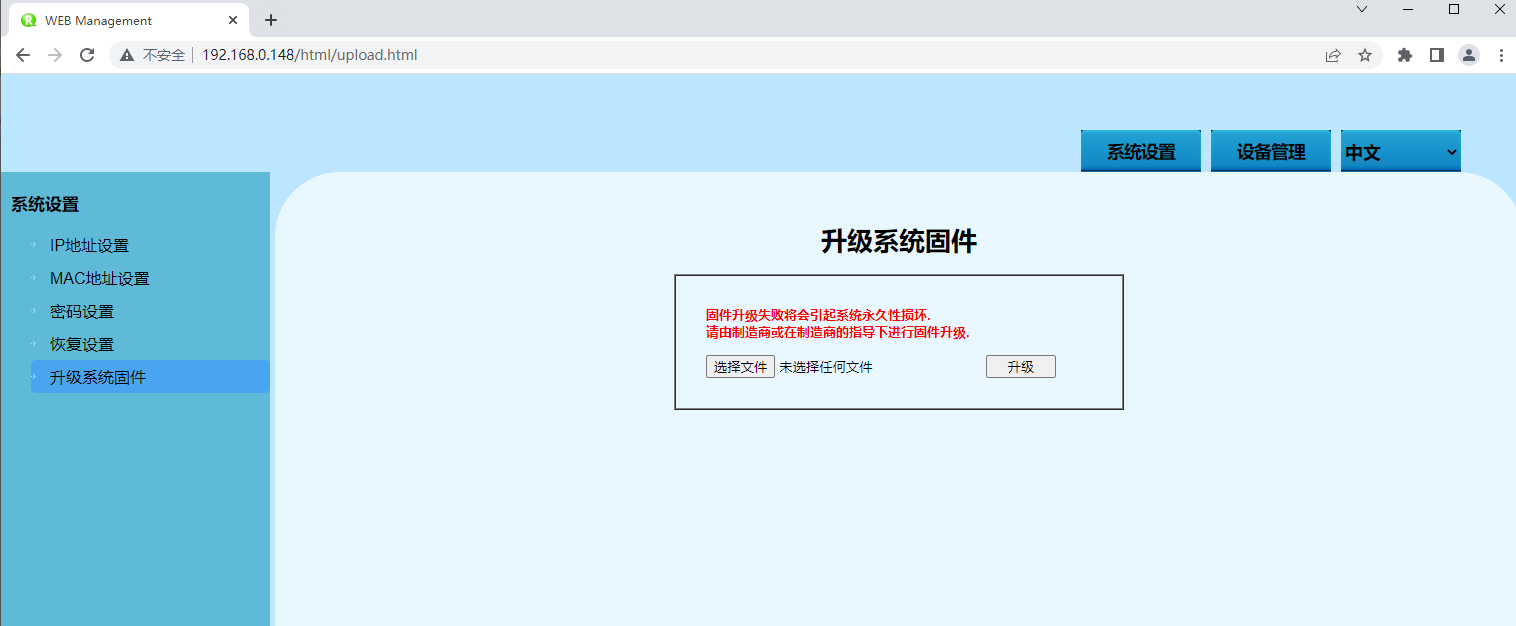

在线升级界面如下所示：
串口服务器串口状态监测技术图示6
在线升级界面主要元素配置说明：
界面元素 说明
升级文件路径 存放的升级文件名称并带上文件格式，如“ramdisk.bin”。

步骤一、在线升级：将升级文件放入；
步骤二、在“选择”文本框，选择相应文件格式的升级文件；单击“上传”按钮；
步骤三、结束。

注：
软件升级过程中，请不要点击或配置设备的其它WEB页面，更不要重启设备或关闭设备电源；否则会导致软件升级失败，或造成设备系统崩溃。
升级时请保持可靠的有线连接。
在线升级完成后，设备会自动重启。
