PDH光端机的标准以及常见故障

浏览次数:发布时间:2022-05-25

PDH光端机的标准

  在数字通信传输系统中,有两种数字光端机系列,一种叫“准同步数字系列光端机”(PlesiochronousDigitalHierarchy),简称PDH光端机;另一种叫“同步数字系列光端机”(SynchronousDigitalHierarchy),简称SDH光端机

  采用准同步数字系列(PDH)的系统,是在数字通信网的每个节点上都分别设置高精度的时钟,这些时钟的信号都具有统一的标准速率。尽管每个时钟的精度都很高,但总还是有一些微小的差别。为了保证通信的质量,要求这些时钟的差别不能超过规定的范围。因此,这种同步方式严格来说不是真正的同步,所以叫做“准同步”。
在过去的电信网中,大多数使用PDH光端机设备。这种系列对传统的点到点通信有较好的适应性。而随着数字通信的迅速发展,点到点的直接传输越来越少,而大部分数字传输都要经过转接,因而PDH系列便不能适合现代电信业务开发的需要,以及现代化电信网管理的需要。SDH就是适应这种新的需要而出现的传输体系。

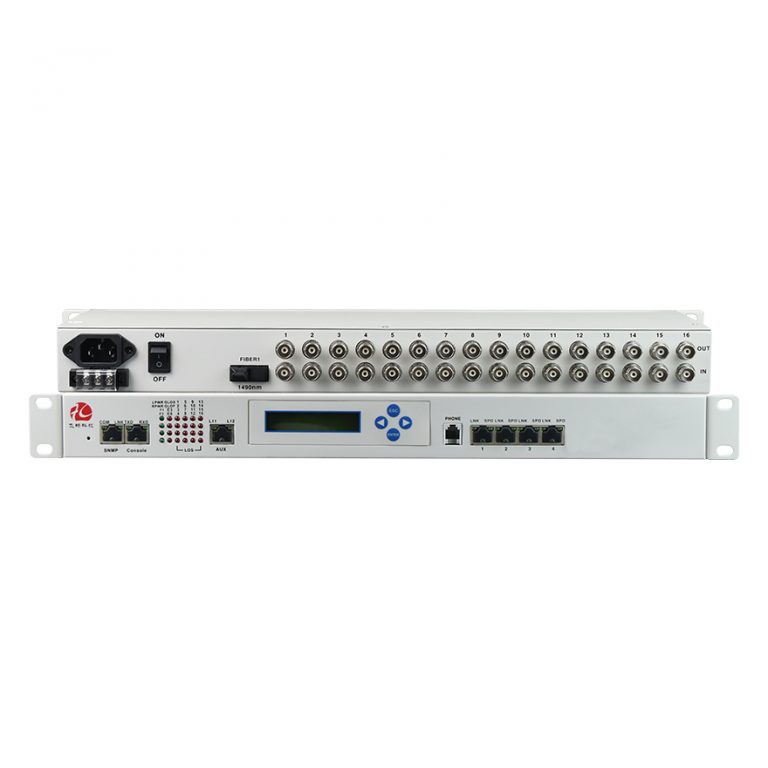

pdh光端机

PDH光端机常见故障

  一、间断性故障

  1、个别2Mb/s端口告警由于间断性故障是瞬间产生的,交换中继模块DM对告警识别的时间有差异,因此可能出现单端告警。这时可采用处理永久性故障的方法来解决。但最好不采用DDF环回法,以免中断电路,影响业务。

  2、批量2Mb/s端口告警

  (1)告警的模块集中在复用设备的34Mb/s端口或8Mb/s端口等,这可能是高次群出现问题,也可能是DDF转接线头有问题,或者是机盘有问题。这时按永久性故障方法检测即可。

  (2)一个中继群组的几个DM告警,这可能是交换机问题。例如:我局有一次出现这种问题,经查找是由于多频记发器工作繁重造成的。当时我局采用随路信令,而用户的双音频话机逐渐增多,造成多频记发器工作繁重。后来局间采用No.7信令,问题就解决了。

  3、一种特殊告警每个2Mb/s传输链路单独测试都是正常的,即DDF上每一点对两端的交换环路均无告警,并且U-Link用万用表测量也正常,但是把U-Link接到交换机上就出现告警,不能使用。这时,在A、B任一端的低次群端传输侧做环路,在另一端同一位置用传输分析仪测试,发现有ES出现,整个链路处在一个临界状态。

  处理方法是用仪表逐段测试,直至找到障碍点,恢复电路。

  二、永久性故障对于永久性故障

       可以一端采用环路,另一端从交换机显示或用传输分析仪逐段、逐层判断。

  1、传输告警成对出现例如A端出现RJA(远端告警),那么B端可能为LFA(帧失步告警)或AIS(收告警),有时两种告警都存在;还有一种为LS(信号丢失)告警。

  故障原因之一。A端低次群到B端某处传输发生问题,造成2Mb/s信号误码或中断。

  判断方法:如果在A、B两端低次群之间从A到B有问题,则B端显示AIS或LFA告警。如果从B端低次群至DM信号中断,则B端显示LS告警。

  解决方法:根据查出的障碍点,或重新做DDF上的头子,或更换U-Link,或更换机盘,以达到恢复电路的目的。

  原因之二:A端DM发出的信号有问题,即发出的2Mb/s信号误码或中断。

  判断方法:以A端DDF架环回A端,若A端存在LS或AIS告警,则为此故障。

  解决方法:请机房人员对中继模块进行再启动或再装载,使告警清除。

  2、传输告警不是成对出现例如A端同时出现AIS、RJA告警,或出现LFA告警,而对端没有任何告警,这时无法进行通话(以S1240交换机为例)。

  原因是A端中继模块(DM)死掉造成的,这时需对两端的DM重新激活。这样做可能恢复电路,也可能出现第一种情况。如出现第一种情况,按上面所述的方法进行处理即可。
