工业交换机在轨道交通怎样组网：乘客信息、售检票与维护边界

浏览次数： 飞畅科技原创 作者：飞畅科技技术团队

工业交换机在轨道交通中，主要解决终端之间怎样可靠地传送数据。乘客信息屏、售检票设备和车站门禁都可能通过它接入网络，但三类业务的目的、权限和验收方法不同。不能因为装了工业交换机，就说列车信号安全、票款清算和视频播放都得到保证。本文从车站的非安全关键业务出发，讲清转发、分区和组播的过程；不代替列车控制系统的专项设计。

一、显示屏、闸机和门禁送出的不是同一种业务

乘客信息系统常简称PIS，用于发布到站信息、服务提示或多媒体内容。服务器把内容交给网络，终端接收后解码和显示。交换机转发的是以太网帧，即带有地址等信息的数据单元，不负责生成到站消息，也不负责视频解码。画面卡顿可能来自服务器、编解码、接收终端或网络，不能看见故障就先换交换机。

自动售检票系统常简称AFC，终端把交易或运行记录交给业务系统，后者完成计费、清算和权限处理。交换机不能判断票款是否正确。门禁同样由控制器和管理系统判断人员权限；若现场控制器只有串行接口，还需适合的网关，不能把串口信号直接接到以太网口。是否允许离线通行、断网如何处置，应由业务设计决定。

二、同一台交换机怎样区分业务

假设一个教学网络把信息屏划入VLAN 10、售检票设备划入VLAN 20、门禁划入VLAN 30。VLAN是虚拟局域网，用来划分二层转发范围。终端接入口按配置归入相应VLAN；承载多个VLAN的上联口可以在帧中带上标记，下一台设备根据标记和端口规则继续处理。这些编号只是例子，不是轨道项目规定。

内部转发还要结合目的MAC地址和所属VLAN。即使两个终端接在同一机箱上，也不表示它们可以跨VLAN直接访问。跨网段通常要经过具备路由功能的设备，并按授权规则处理。不过VLAN也不等于防火墙，更不等于数据加密；管理账号、访问控制、审计和应用身份验证仍需独立设计。

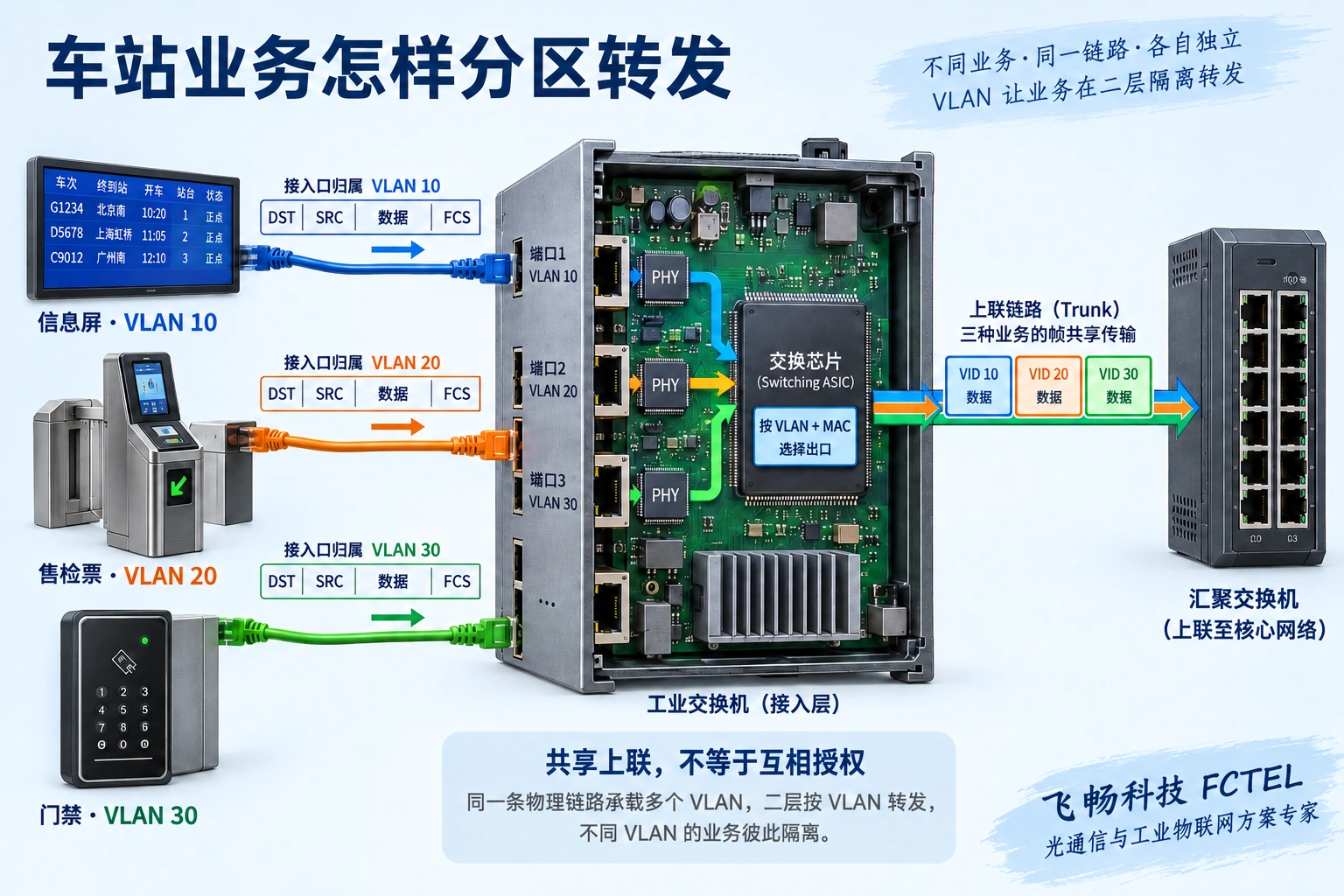

车站信息屏、售检票和门禁接入不同VLAN，交换机依据VLAN与地址选择出口，三种带标记的帧共用上联
图1：通用转发机制示意。彩色帧表示不同VLAN的数据，不代表固定的现场编号；共享上联不表示三个业务已经互相授权。

三、多块信息屏播放同一内容，为什么要管组播

逐个给屏幕发送内容称为单播，发送端为每个接收端建立相应数据流。IP组播则让接收端加入某个组，网络按照组的接收关系分发。它是否适合，还取决于内容系统和终端是否支持，不能只在交换机里打开一个选项就把单播视频变成组播。

IGMP是IPv4接收端表达组成员关系的协议。具备IGMP Snooping功能的交换机观察这些报文，形成组与出口的关系，再把已知组的数据送向需要的端口。查询器会询问成员情况，状态也会老化，所以查询器、版本、VLAN范围和拓扑变化后的状态维护必须一起核对。不同实现对未知组播的处理可能不同，不能简单地将所有未知数据一律丢弃。

图中屏幕A、B加入了同一组，因此交换机复制数据到它们的出口；售票终端仍然连接着，只是不属于这个组。这不表示它完全没有流量。若成员关系出错，可能发生不必要的泛洪，也可能使需要播放的屏幕收不到内容。排查时应核对成员表、出口计数和终端接收状态，而不是只检查网口灯。

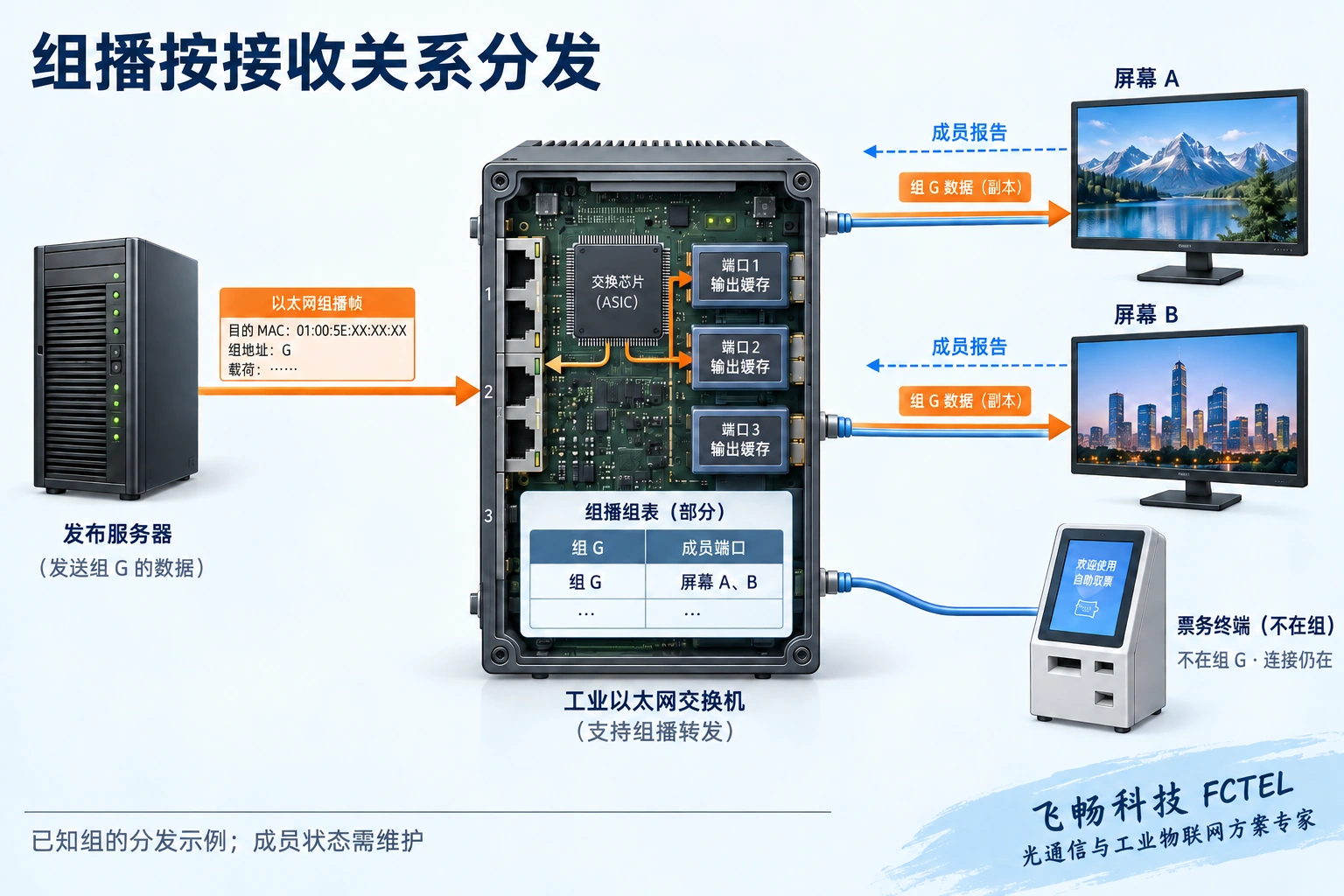

信息发布服务器的组播数据进入交换机后，按照两个屏幕的成员关系复制到相应出口，不向无该组成员的售票终端发送
图2：通用IP组播分发示意。数据箭头与成员报告方向不同；只简化展示已知组的两个接收出口，不是完整的轨道网络拓扑。

四、接口结实，不等于所有轨道要求都满足

站内机柜、车辆内设备和室外设施的环境不同。选型要分别核对安装空间、连接器、振动、电源和电磁环境。M12是连接器形式的一类名称，不代表所有编码和芯数都可以互插。螺纹锁紧有助于保持连接，但不能据此推出设备已经完成某项铁路认证。防护等级也有规定的试验条件，不能解释成任何水压、任何时长都安全。

飞畅产品中心的M12 IP68防护管理型16路千兆电交换机资料，列出了16路10/100/1000M网络接口、8芯A-Code M12、VLAN、IGMP Snooping及管理诊断等功能，并介绍了PIS等应用方向。它可以作为核对这些需求的候选，而不能被当成全系列均支持或已通过全部轨道专项验证的证明。电源接口和网络接口要按具体说明书辨认，不能凭外形自行改接。

五、验收应跟着业务走，而不是只做连通测试

先建立端口和VLAN清单，再用授权的测试终端验证应通与应不通的路径。信息屏要检查正确节目、接收连续性和同步需求；售检票要核对交易记录完整性及重复处理；门禁要验证正常授权和批准的断网处置流程。一次ping成功只能说明相应测试包可达，不能代表三种应用全部正常。

共享出口还要看并发流量。视频突发可能占用缓存并增加其它业务的排队时间，优先级可以改变服务顺序，却不会增加物理带宽。双电源、环网或链路聚合也解决不同故障，必须核对具体型号与配置。任何故障注入、断电或拔线试验，都应在隔离环境或批准的维护窗口中执行，不在运营中的信号或控制链路上尝试。

最后保存固件、配置、成员表、端口统计和应用结果，记录异常发生在何时、哪个业务、哪个出口。能从终端发送、交换机转发到应用接收逐段解释结果，才比“支持工业级”“网络正常”更有价值。

资料说明：组播机制参考RFC 4541，产品能力按上述飞畅详情核对。两幅图为通用原理示意，非实测、非具体型号内部结构，也不表示安全关键系统已获批准。

现场常见问题

车站信息屏正常播放，能否说明同交换机上的售检票和门禁也已验收？

不能。视频连续性、交易记录和授权通行由不同应用判断，交换机只是转发相应帧。按端口和VLAN验证应通与禁止路径，再分别核对各业务及批准的断网处置，不能把一类应用正常扩大到安全关键列车控制系统。

打开IGMP Snooping后屏幕过一会儿收不到组播，应查什么？

核对适用查询器、成员报告、组表老化、上联和VLAN范围，并比较出口计数与终端状态。侦听不是永久静态授权，也不把单播自动改成组播；未知组策略按型号确认，不能先把全部组绑定所有端口掩盖状态维护问题。

交换机有M12接口和IP68标识，是否就证明已满足全部轨道项目要求？

不能。连接器编码、芯数与锁紧条件、防护试验、振动、供电和EMC属于不同核对项，站内与车载需求也可能不同。依据准确型号报告和项目标准确认，不能从接口或外壳等级推导未核实认证及安全系统适用性。
