工业交换机在公路交通怎样应用：路侧接入、光纤汇聚与验收

浏览次数： 飞畅科技原创 作者：飞畅科技技术团队

工业交换机在公路交通场景中的价值，是把分散的摄像机、收费终端和监测装置接回业务平台。选型不能从“交通市场很大”推出“必须买三层千兆环网”，而应先列出站点、业务路径、光纤资源和故障后允许的中断。本篇保留原文的交通应用方向，重点解释路侧接入与光纤汇聚；轨道站内的乘客信息和售检票分区，可另看轨道交通组网文。

一、路侧数据怎样到达中心

以一个假设路段为例，摄像机产生视频，收费终端产生交易记录，环境传感器产生测量数据。终端先按自己的协议形成数据，再从以太网口送出帧。接入交换机按地址和配置转发，光口把相应电信号转换成适合光纤传输的光信号；对端接收器还原电信号，交给后续网络。视频解码、票款处理和告警判断仍由应用系统完成。

不同站点可以通过独立光纤接到汇聚设备，也可以按已经设计的链路组织方式连接。星型、树型或环型没有一种天然适合所有道路。环形接线如果没有匹配的防环机制，反而可能让数据循环；形成环网也不代表供电、土建管道和中心设备已经具备独立备用。规划应画出每条物理路径，而不只是画两根颜色不同的线。

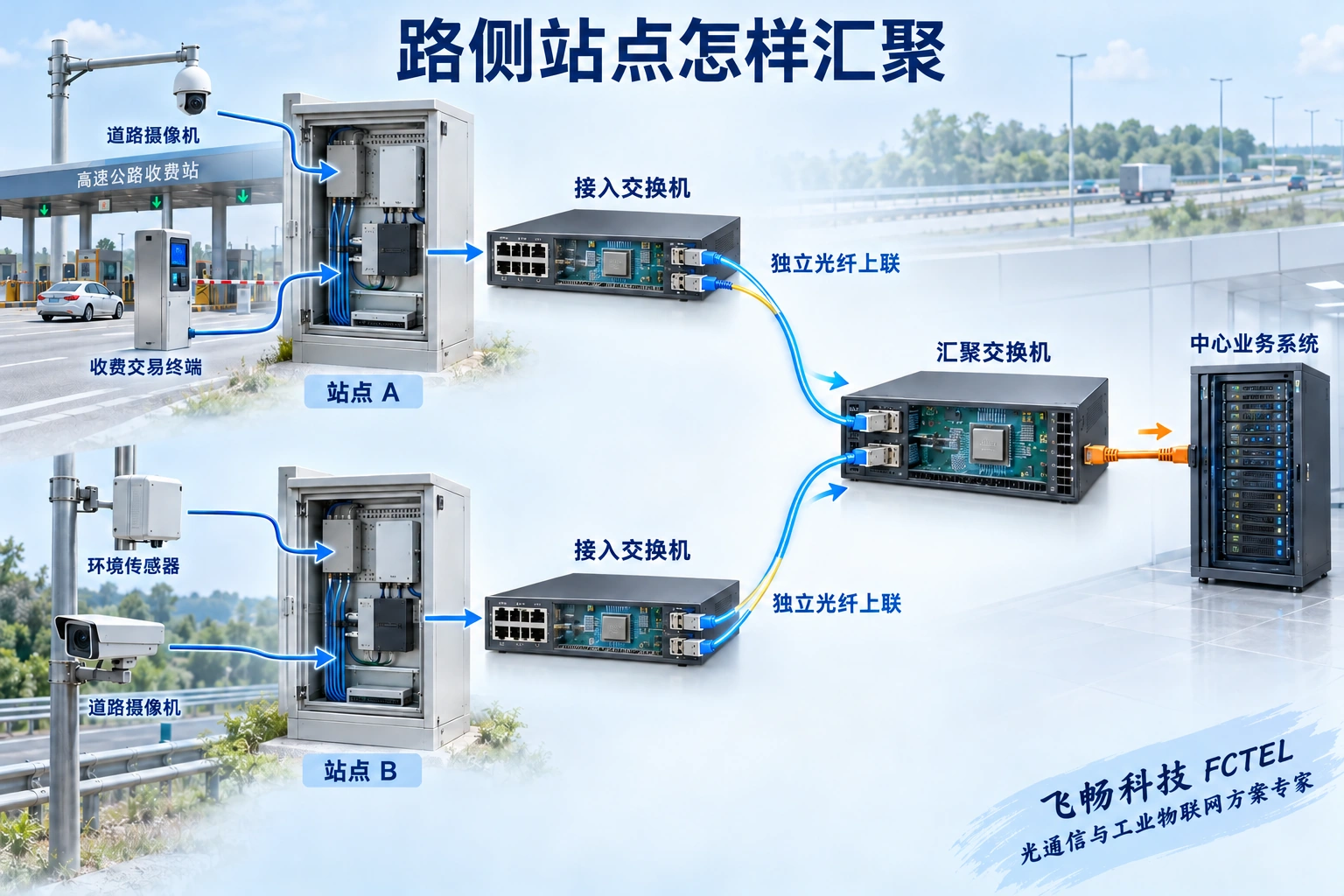

两个路侧站点的终端经接入交换机与光纤分别到达汇聚交换机，再交给中心业务服务器
图1：通用路侧汇聚示意。两个站点分别接入，不构成环网；数据沿通信路径传送，收费与视频含义由各自业务系统解释。

二、光纤够长，还要核对发射与接收条件

SFP是可插拔收发模块的一种形式，插槽名称本身不能确定通信距离。两端必须核对速率、接口、纤种、波长配合和设备兼容性。双纤链路的本端发射接对端接收，两个方向分别检查；单纤双向模块则需要互补的发射与接收波长，不能把两只名称相同的模块随意配成一对。

光信号经过纤芯、连接器和熔接点后会损耗。接收光太弱可能无法可靠判决，太强也可能超过接收器允许范围。光功率常用dBm表示，它有参考基准；路径损耗用dB表示，是功率比的量。不能将两者单位混写，也不能用网口灯亮替代光链路验收。

例如仅为说明计算，假设发射端最小输出为−5 dBm，路径损耗为6 dB，估算接收值为−11 dBm。还要与所选接收器的灵敏度、过载界限和需要保留的工程余量比较。这个例子不是飞畅模块参数，也不证明某公里数一定可用。线路损耗、色散、模块温度及具体规范限制，仍应按实际资料和测试核对。

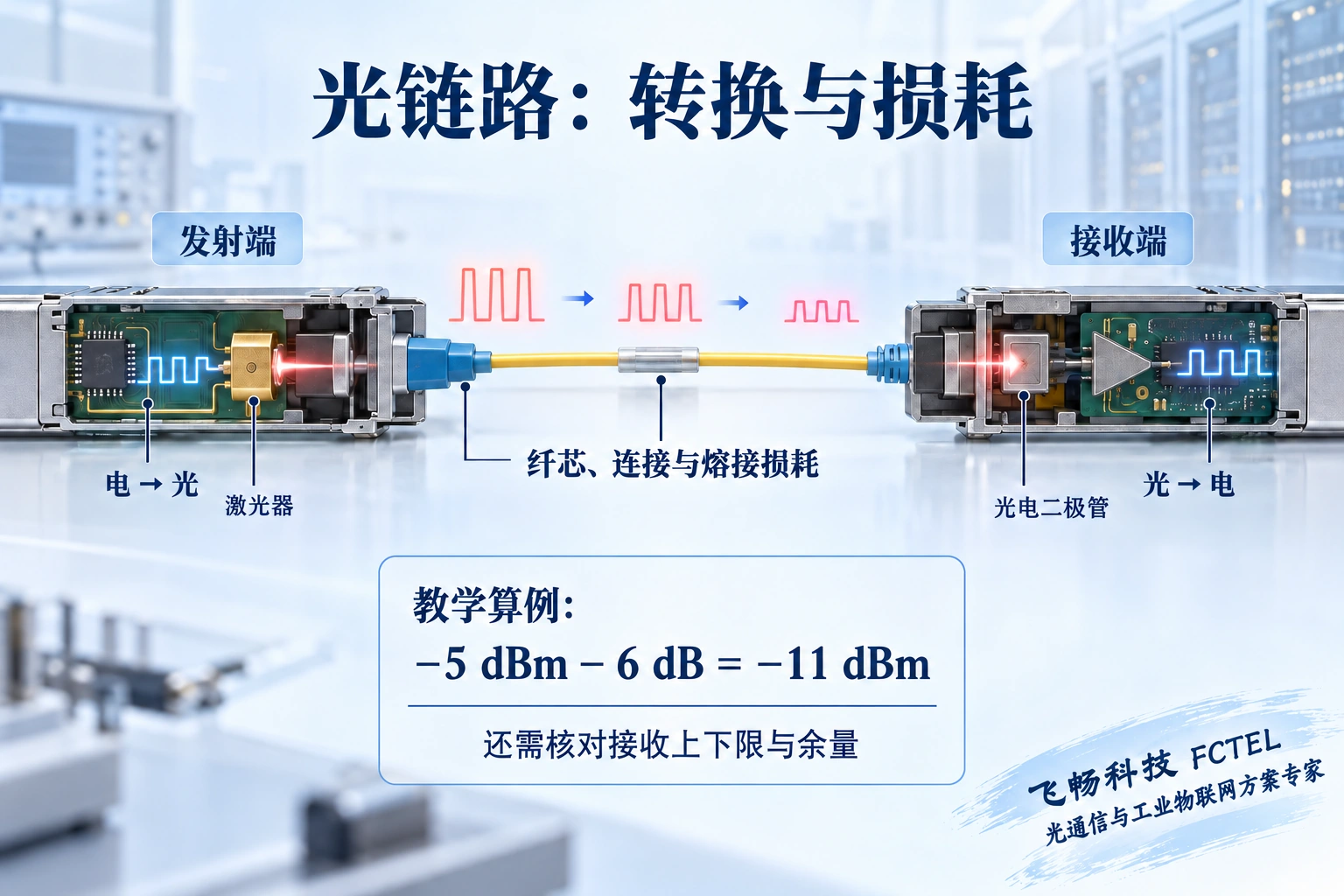

发射模块电光转换，光沿有连接与熔接损耗的纤芯到达接收模块，接收端光电转换，示例功率由负5dBm减6dB得到负11dBm
图2：通用光链路机制与教学算例。只展示一个传输方向，非型号规格；光脉冲形状和功率变化是概念示意，不是现场测量波形。

三、业务分区不能替代容量核算

收费、视频和管理业务可以按设计划入不同VLAN，借此限制二层转发范围；跨网段访问则需具备路由能力的设备与授权规则。并非每个路侧接入点都要运行三层路由。若只需把一个业务网延伸到中心，增加路由功能不一定带来实际收益，反而会增加地址和维护配置。

多路视频同时上传时，上联承受的是汇聚流量。平均码率之外还应检查突发、回放、远程下载和管理流量。出口忙时，帧会进入缓存排队，缓存耗尽可能丢弃。优先级可以改变服务顺序，却不增加链路容量；划分VLAN也不自动为每种业务预留带宽。光口升级后，还要核对中心端口、模块和服务器能否一起承受。

四、把产品能力用在明确的问题上

飞畅的管理型工业轨式万兆4光千兆8电三层交换机资料，列出4个可按支持规格选配的光口、8个自适应电口，以及VLAN、三层路由、端口统计、日志和SFP模块信息等管理功能。分散电口接入与较高速率光上联的需求，可以据此进行型号核对，不应把一个详情页泛化成所有交通项目都符合的证明。

资料中的双电源有助于组织供电备用，但若两路来自同一上级电源，仍有共同失效风险。PoE是通过以太网线给终端供电的能力，是否选配、单口限制和总预算要另外确认，不能因为设备有RJ45接口便认为可以给摄像机供电。机柜进水、凝露、接地和浪涌路径也需要工程处理；不能把光纤不导电理解成整个站点不受雷电影响。

五、故障定位要逐段留证据

先确认站点供电与终端运行，再检查电口协商、错误计数和光口状态，最后核对业务系统收到的数据。若仅一个摄像机异常，先对比同站点其它终端；若同一上联下全部异常，再检查共用链路与汇聚出口。日志和计数要记录时间与端口，避免把历史错误当成当前故障。

光口检查使用合适的功率计和清洁方法，不直视纤端，不随意替换不同规格模块。拔线、断电和切换试验只在隔离环境或批准的窗口执行，不在正在运行的收费、交通控制链路上冒险测试。最终验收同时保存通信结果与视频连续性、交易记录完整性等应用结果；端口可达不等于业务已经正确完成。

资料说明：收发模块的形式、波长及收发功率边界参考Cisco SFP安装与规格说明，其参数不作为飞畅规格。产品按上述官网详情核对。两幅图为通用原理示意，非实测或产品实物。
